Бюджетная автомобильная сигнализация starline а91

Комплектация и характеристики сигнализации Старлайн А91 с автозапуском

Покупая сигнализацию Старлайн А91 (цена девайса варьируется в пределах 3500-4000 рублей), автомобилист получает целый комплект дополнительного оборудования, куда входят:

• Инструкция по монтажу и использованию охраны;
• Два фирменных брелока (основной, с ЖК экраном и запасной);
• Сменная батарейка;
• Модуль управления;
• Антенна;
• Датчик удара;
• Штатный чехол;
• Набор проводов для соединения комплектующих частей (как подключить сигнализацию к авто, мы рассмотрим далее в статье);
• Датчик для подкапотного пространства;
• Измеритель температурных режимов;
• Сервисная клавиша (где находится кнопка валет на сигнализации Старлайн А91 и как ее использовать, мы расскажем в подробной инструкции ниже).

После установке перечисленных комплектующих на свой автомобиль, владелец может использовать представленный девайс не только в качестве звуковой или бесшумной охраны, но и для:

• Управления центральным замком;
• Прогрева мотора и салона (как выставить время автоматического запуска двигателя и указать необходимую температуру нагрева, мы выясним немного позже);
• Настройки иммобилайзера.

При этом, девайс способен улавливать сигнал от брелока в 4 каналах, на расстоянии от 700 до 1500 метров. А для его питания достаточно 25 мАч, которые можно получить от 12-вольтового аккумулятора.

Принципиальная схема подключения Старлайн А91

Производитель Starline A91 снабжает инструкции к своим противоугонным комплексам типовыми схемами подключения. Такая схема подходит для монтажа к электрическим сетям большинства моделей транспортных средств, включая ВАЗ 2112, 2114, 2110, 2107 и Лада Приора. Для некоторых же моделей машин, особенно более старых, возможна необходимость модификации процедуры установки сигнализации.

Разъём центрального модуля противоугонной системы Старлайн А91 Диалог имеет 18 контактов, подключаемых по такой схеме:

1. для заземления или подсоединения к любому минусовому проводу, а также кузову авто — чёрный;
2. для подсоединения к габаритным фарам — зелёно-жёлтый и зелёно-чёрный;
3. для включения электропитания штатной сирены системы — серый;
4. для подключения концевых переключателей, расположенных в дверях — сине-чёрный;
5. для подсоединения концевых выключателей, расположенных на капоте, а также находящегося там же датчика температуры двигателя — оранжево-серый;
6. для подключения концевых переключателей на двери багажника — оранжево-белый;
7. для соединения с минусовым контактом обходчика иммобилайзера противоугонного комплекса — розовый;
8. для подключения контроллера генератора, который отвечает за корректную работу функции автоматического запуска двигателя — серо-чёрный;
9. для соединения системы со стояночным тормозом — оранжево-фиолетовый.

Помимо перечисленных контактов, автовладелец может столкнуться с находящейся на разъёме Starline A91 Dialog Mark 2 петли с кабелем чёрного цвета

Эта петля имеет важное значение только для автомобилей с ручной коробкой передач — в таком случае её необходимо разрезать. В тех случаях, когда сигналку монтируют на транспортное средство с автоматической КПП — её не трогают

Как «прописать» брелок

Если вы потеряли брелок или он вышел из строя – не беспокойтесь, в автомагазинах можно приобрести аналогичный родной или совместимый приборчик. Новый брелок нужно «прописать» в системе. Для этого необходимо:

• выключить зажигание автомобиля;
• семикратно нажать на кнопку программирования (Valet);
• включить зажигание автомобиля;
• прослушать 7 звуковых сигналов, которые предупреждают о том, что пользователь активировал режим записи брелков;
• взять в руки новый брелок, одновременно нажать и удерживать кнопки №2 (открытый замок) и №3 (снежинка);
• после однократного сигнала сирены кнопки можно отпустить.

Новый брелок «прописан».

Чтобы выйти из режима «прописки» новых брелков, нужно выключить зажигание автомобиля. В подтверждение габаритные огни вспыхнут 5 раз.

Функции сигнализации А91

Система имеет большой набор возможностей. Среди функций модели сигнализации Starline А91 как типовая защита от взлома, так и дополнительные команды:

• режим бесшумной охраны;
• постановка на защиту и блокировка двери непосредственно при включенном двигателе;
• бесшумная постановка на сигнализацию и снятие с нее;
• активация защиты без ключа;
• режим обратной связи;
• функция Паники;
• удаленное управление центральным замком;
• автопрогрев салона;
• настройка параметров запуска: время, когда автомобиль должен заводиться, прогрев мотора;
• дополнительно Starline позволяет прописывать другие команды: таймер турбины, сервисный режим, мегаполис, настройка иммобилайзера.

Как настроить

Перед тем как перейти к настройкам брелока Старлайн, проверяют, правильно ли перепрошито устройство. Для этой цели режим защиты деактивируют и снова активируют. Сделать это можно нажатием 1 и 2 клавиши.

Настройка охранных функций

После того как удалось синхронизировать сигналку, можно настраивать охранные функции. Делать это нужно в несколько шагов:

1. В первую очередь нажимают на 1 кнопку. Курсор должен переместиться на знак рупора. В это время капот, багажник и двери должны быть заперты.
2. Для активации режима без сирены используют 1 клавишу. Ее сначала зажимают, а затем повторно коротко кликают.
3. При включении бесшумного режима используют 2 кнопки. Клавиша 1 зажимается, после чего коротко нажимают на 2 кнопку.
4. Автоматический режим можно включить, если переместить курсор на значок на брелоке “Авто”. Для активации водитель должен выйти из машины и закрыть замки. При этом зажигание должно быть отключено, а двери заперты.
5. Чтобы использовать систему в условиях включенного двигателя, следует установить нейтраль. Если в авто предусмотрен автомат, рычаг устанавливают на “Паркинг”. Затем ручку тормоза поднимают, дверь открывают и нажимают на клавишу 2. Сразу после этого вынимают ключ, выходят из авто и запирают двери. В заключение нажимают 1 клавишу.
6. Чтобы отключить мотор на удаленном расстоянии, удерживают кнопку 1 и нажимают на 4 элемент.
7. Если требуется деактивация режима охраны, используют 2 клавишу коммуникатора.

Сервисные функции

Набор сервисных функций позволяет оптимизировать управление автомобилем, работающим на автосигнализации Старлайн. Программируется это с помощью комбинаций клавиш:

Настройка автозапуска

Перед настройкой автозапуска нового пульта необходимо проверить выполнение всех условий:

1. Если в авто механическая трансмиссия, она должна быть переведена в нейтраль.
2. Зажигание деактивируют, и извлекают ключ.
3. Устанавливают в активное положение ручной тормоз.
4. Запирают багажник, двери и капот.

Сброс настроек

Сброс до заводских конфигураций может потребоваться, если прошивка пользователя не сохранилась:

1. Отключают зажигание (ключ можно оставить в замке).
2. Кнопку сервисного режима нажимают 9 или 10 раз (например, в b 9 прописываются отлично от некоторых других).
3. Необходимо активировать зажигание. После этого сигнализация начнет воспроизводить звуковые сигналы.
4. Выполняют еще 1 клик по кнопке сервисного режима, получают ответный сигнал.
5. Нажимают клавишу 1 (брелок должен ответить звуком).
6. Выйти из меню после перепрошивки можно активацией зажигания.

Дистанционное глушение двигателя

Starline A91 позволяет дистанционно глушить двигатель автомобиля как с целью противодействия угону (цепи блокировки должны в этом случае разрывать необходимые для работы мотора участки проводки, а не блокировать стартер), так и для досрочного прекращения работы автозапуска.

В первом случае потребуется:

1. Заранее запрограммировать функцию 8 сервисного меню (см. порядок действия выше) на значение 1 или 2. В первом случае двигатель после включения режима «антиограбление» будет заглушен при первом нажатии на педаль тормоза, во втором – немедленно.
2. Непосредственно для глушения мотора одновременно зажать и удерживать кнопки 1 и 2 на брелоке.

Отключение режима «антиограбление» потребует нажать кнопку 2, как и при обычном снятии с охраны.

Чтобы заглушить двигатель, работающий от автозапуска:

• на основном брелоке нажать длительно кнопку 2, затем кратковременно кнопку 3.
• на дополнительном брелоке возможность глушения двигателя не предусмотрена.

Обзор автосигнализации StarLine A93

Брелок Старлайн 93

Благодаря специальному современному модулю CAN + LIN установка самого охранного комплекса A93 упрощается. Функционал системы на автомобилях значительно расширяется. Отличный выбор для отечественного автопрома, с характерным отсутствием цифровых шин на транспортных средствах. При желании устройство легко настраивать самостоятельно, хотя лучше это доверить профессионалам. То же касается СтарЛайн А91.

Отличия от предыдущих аналогов – распознавание любых попыток проникнуть в автомобиль и что-то сделать с ним. Благодаря современным датчикам владелец может даже узнавать, когда транспортное средство собираются эвакуировать. Сигнализация Старлайн даёт знать автоматически.

Отдельное внимание – брелоку с противоударным комплексом. У основного средства управления имеется информативный дисплей, дающий всю необходимую информацию, в том числе – по предыдущей версии Старлайн А91

Сигнализация без проблем работает по таймеру и температурным датчикам. Это особенно удобно, когда те или иные характеристики двигателя требуется поддерживать на конкретном уровне. Система автоматически глушит всё питание, если злоумышленники пытаются взломать транспорт во время прогрева и работы со стандартными программами.

Местоположение автомобиля можно отслеживать по картам после подключения модулей GPRS или ГЛОНАСС по выбору владельца.

Это поможет и в том случае, если машину всё-таки угонят. Главное – заранее провести несколько тестов, чтобы понять, какой рабочий режим и уровень оповещений будет удачным. Так поступают и при владении Старлайн А91.

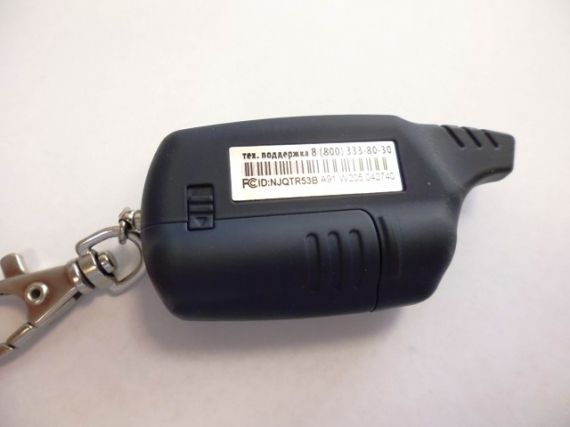

Функциональные возможности брелока Starline A91

Наличие множества функций позволяют по максимуму применить пульты управления для воздействия к сигнализации СтарЛайн А91, на автомобиле. Инструкцией выделяются:

1. Пульт автосигнализации напоминает о пропущенных сигналах тревоги, миганием индикатора;
2. Случайное нажатие кнопок блокируется настройкой;
3. Главный пульт автосигнализации идентифицируется несколькими этапами;
4. Автосигнализация StarLine А91 защищена от перехвата сигналов пульта;
5. Команды просматриваются на экране визуально;
6. Одной кнопкой включаются, выключаются охранные режимы;
7. В бесшумном режиме пульта срабатывает вибрация;
8. Пульт с ЖК экраном имеет временные опции.

На экране брелока автосигнализации машины отображаются ее состояние, обзор инициируется иконкой, отмечаются рабочие режимы СтарЛайн:

• Автозапуска по временным параметрам, температуре;
• Данные о программировании кода;
• Отвечающие за сервисное обслуживание;
• Инициируется включен или выключен турботаймер, иммобилийзер сигнализации StarLine А91.

Индикацией состояния автосигнализации подсвечиваются на дисплее:

• Значком «Ключ» – зажигание включено.
• Положение дверей капота, багажника.
• Охрана со звуком и без.
• Положение стояночного и ножного тормозов.
• Подключение к сигнализации СтарЛайн А91 GSM модулей М20, М30.
• Состояние датчиков удара.
• Работа мотора автомобиля.

В этом обзоре представлена только основная часть отображений на экране информационных значков. Остальные режимы пульта StarLine изложены в инструкции по эксплуатации.

Starline A91 Dialog инструкция по эксплуатации.

Стоимость нового брелока СтарЛайн колеблется от 1 400 руб. в регионах и до 3 500 руб. в Москве, но его нужно еще прописать в памяти автосигнализации. Как прописать брелок сигнализации Starline A91 самостоятельно мы расскажем ниже.

Комплектация

Обзор элементов, которые входят в комплект охранной установки Starline Twage или Dialog:

1. Брелок, позволяющий запрограммировать и настроить работу противоугонной системы. Оборудуется дисплеем, благодаря которому можно упростить управление и обеспечить функционирование двусторонней связи.
2. Сервисная инструкция Starline A91, в которой указаны основные нюансы касательно монтажа и регулировки параметров.
3. Руководство по использованию системы.
4. Аккумуляторная батарейка, предназначенная для монтажа в коммуникатор. Относится к классу устройств ААА.
5. Запасной коммуникатор. В этом устройстве экрана нет, как и опции двусторонней связи.
6. Микропроцессорный блок, предназначенный для обработки и выполнения команд, отправляющихся с пульта.
7. Антенный модуль.
8. Двухуровневый датчик чувствительности и удара.
9. Двухсторонний скотч для крепления приемопередатчика при монтаже.
10. Защитный чехол для установки главного коммуникатора с дисплеем.
11. Силовой провод для подключения антенного адаптера.
12. Кабель, предназначенный для подсоединения датчика удара и наклона к микропроцессорному модулю.
13. Концевой переключатель для монтажа на капот машины.
14. Сервисная кнопка, предназначенная для экстренного управления сигналкой и входа в аварийный режим.
15. Температурный датчик. Предназначен для установки на двигатель машины, чтобы можно было завести силовой агрегат авто удаленно в соответствии с определенной температурой.
16. Основной провод, оборудованный восемнадцатиконтактным разъемом. Предназначен для подключения основных элементов противоугонной установки.
17. Силовой кабель питания и электроцепей. Необходим для удаленного запуска двигателя машины.
18. Проводник для подключения к центральному замку автомобиля. Он оборудуется колодкой на 6 контактов.
19. Диодная лампочка состояния сигналки, используется для контроля системы.

В комплектацию сигнализации входит только один кнопочный переключатель. Остальные выключательные устройства для монтажа на двери и багажный отсек надо докупить отдельно.

Канал «Аксэсс Авто» подробно рассказал о комплектации противоугонных комплексов Старлайн А91.

О настройке текущего времени

Пульт управления сигнализацией позволяет исполнять несколько разных функций. Среди них имеются такие режимы:

• Установка текущего времени на дисплее;
• Фиксация времени включения будильника;
• Возможность его включения или отключения;
• Включение таймера для начала обратного отсчёта;
• Функция по его запуску или остановке.

Установка времени производится следующим образом:

• Необходимо нажать и удерживать кнопку под №3, которая предназначена для корректировки показаний часов. Удерживать её нужно до тех пор, пока не будет услышан один мелодичный сигнал, затем один короткий, а после два таких же непродолжительных сигнала. После таких действий начинает мигать иконка с часами. Кнопкой №1 увеличивают показания часов, а кнопкой №2, их соответственно уменьшают;
• После этого нужно кратковременно нажать кнопку №3 для установки минут. В результате таких действий начинает мигать иконка с минутами. Снова первой кнопкой увеличивают показания, а второй уменьшают;
• Снова кратковременно нужно нажать третью кнопку, будет начата установка показаний будильника. Когда замигает иконка с будильником, снова первой кнопкой можно увеличить, а второй уменьшить показания;
• Опять кратковременно нажимают ту же кнопку для установки минут будильника. Также кнопками один и два увеличивают и уменьшают показания;
• Следующее кратковременное нажатие третьей кнопки вызовет включение или отключение будильника. Первой кнопкой можно включить, а второй его отключить;
• Если продолжать и дальше кратковременно нажимать третью кнопку, вызывается режим установки показаний таймера. После того, как замигает иконка часов таймера, кнопками один и два увеличивают или уменьшают показания;
• Ещё одно краткое нажатие третьей кнопки приведёт к миганию иконки минут таймера. Их корректируют теми же кнопками один и два;
• Дальнейшее нажатие кнопки три вызовет включение или отключение таймера. Первой кнопкой его можно отключить, а второй кнопкой включить обратно.

Как видите, ничего сложного в этом нет. Мы рассказали, как настроить и установить время на брелке StarLine А91. Надеемся, что после прочтения этой статьи установка времени получится, а дополнительных вопросов не возникнет.

Инструкция по настройке времени

Причины сбоя настроек

Что будет, если не настраивать часы?

Видео «Наглядное пособие по настройке»

Комментарии и Отзывы

Важные функции сигнализации Старлайн А91

Какие зоны охраняет Starline A91:

1. Мотор машины. Защита производится посредством обычного либо цифрового реле.
2. Двери автомобиля, багажного отсека, капот, а также ручной тормоз. Обеспечение защиты осуществляется благодаря концевым переключателям.
3. Система зажигания. Для защиты в цепь зажигания осуществлен вход контроля.
4. Кузов автомобиля. Все воздействия на него фиксируются контроллером чувствительности.
5. Для защиты и определения движения внутри салона используется дополнительный контроллер.

Противоугонные опции устройства:

• активация тревожного импульса при включении контроллера, если установка функционирует в охранном режиме;
• передача оповещающих сигналов от блока на пульт;
• опция иммобилайзера, благодаря ей производится блокировка ДВС;
• опция турботаймера;
• функция антиограбления;
• процесс отключения блокировки мотора производится благодаря двухуровневому алгоритму;
• использование персонального пароля аварийного отключения, функция программируется;
• в случае отключения и демонтажа противоугонной системы происходит блокировка силового агрегата.

Функции самодиагностики и определения неисправности:

• система осуществляет контроль за работой всех охранных контроллеров, если фиксируются нерабочие датчики, то сигналка отключает их и сообщает об этом автовладельцу;
• сигнализация определяет свое состояние по светодиодному индикатору, информация об этом передается на пульт управления;
• система фиксирует воздействия на кузов автомобиля и определяет причину активации сирены по одной из имеющихся зон и передает информацию об этом на управляющий модуль;
• при срабатывании сирены устройство предупредит автовладельца звуковыми сигналами на пульте;
• для определения исправности концевых переключателей используется диодная индикация.

Какими сервисными функциями обладает эта модель:

• опция бесшумной защиты;
• постановка авто на защиту при заведенном моторе;
• возможность бесшумной активации и деактивации защиты;
• опция отключения и активации охраны без использования пульта;
• если произойдет случайное отключение, установка активирует работу охранной функции;
• если система активирована, автовладелец может удаленно отключить контроллеры по разным уровням;
• возможность удаленного управления ЦЗ;
• опция управления ЦЗ с помощью выключателя зажигания;
• двухшаговое открытие дверных замков по двум сигналам;
• при необходимости автовладелец может настроить опцию Комфорт;
• наличие четырех вспомогательных каналов управления;
• опция управления освещением в салоне;
• режим Паники;
• опция поиска машины;
• служебный режим;
• функция вызова из транспортного средства;
• в этой модели сигнализации реализована защита от случайного включения кнопок на пульте;
• брелок с обратной связью может работать в звуковом и вибро режимах;
• функция раздельной индикации температуры в моторном отсеке машины, а также в ее салоне;
• пульт управления с ЖК-дисплеем функционирует в режиме энергосбережения;
• возможность удаленного программирования пультов и удаления из памяти блока управления старых;
• автовладелец может удаленно настроить режимы и опции противоугонной системы;
• при необходимости можно быстро сбросить всю конфигурацию системы до заводской;
• есть возможность дополнительно установить GSM-модуль.

Настройка турботаймера сигнализации Starline A91

Турботаймер может выступать в роли самостоятельного элемента, представляющего собой блок, устанавливаемый под торпеду с подключением к замку зажигания. А может быть в составе автосигнализации Starline. Последний вариант считается наиболее удобным, поскольку не требует синхронизации работы сигнализации и турботаймера, минимизируя риски сбоя охранной системы.

После установочных работ рекомендуется проверить исправность функции и произвести необходимые настройки.
Настройка турботаймера осуществляется по двум параметрам:

1. в зависимости от желаемого времени работы двигателя на холостом ходу;
2. в зависимости от температуры узла турбины.

Несмотря на единый принцип работы, существует некоторые нюансы, как настроить турботаймер. Даже модели единой линейки могут иметь отличия по настройкам.

Активирование турботаймера

После произведенных настроек активировать турботаймер возможно по трем различным сценариям:

1. автоматически после включения стояночного тормоза и выключения зажигания;
2. с помощью брелка после включения стояночного тормоза, блокировки дверей и включения режима охраны;
3. после включения стояночного тормоза.

Автолюбитель может выбирать, как включить турботаймер на Старлайн, исходя из предпочтений и степени удобства каждого из вариантов.

Зачастую в инструкциях не указано как отключить турботаймер. Предполагается, что отключение режима аналогично активации, но в обратном порядке. При ненадобности функции достаточно с помощью сервисных кнопок брелока деактивировать иконку, обозначающую турботаймер.

Спряжение охранной системы с брелоком

Как отключить сигнализацию Старлайн А91 кнопкой валет и с помощью какого сочетания клавиш запустить мотор мы уже выяснили. Но перед тем, как давать команды девайсу, его нужно привязать к фирменному брелоку. А делается это следующим образом:

1. Ключ зажигания вставляется в замок, и прокручивается до положения «включено» (на приборной панели должны загореться характерные индикаторы);
2. При включенном зажигании последовательно нажимается клавиша «валет» ровно семь раз;
3. Ключ в замке проворачивается дважды, в разные стороны, чтобы сначала полностью выключить, а затем снова включить зажигание (при повторном включении приборной панели сигнализация должна подать 7 коротких звуковых сигналов);
4. После того, как прозвучит седьмой сигнал, на брелоке одновременно зажимаются клавиши 2 и 3 (держать их нужно до того момента, пока охранная система не издаст характерный звук);
5. Выключаем зажигания и вновь его включаем. Если автомобиль подаст световой сигнал в течение 5 раз, то это означает, что привязка брелока завершена и последующие комбинации его кнопок будут осуществлять непосредственное управление девайсом.

Такая же инструкция по спряжению, в паре со схемою подключения сигнализации Старлайн А91 с автозапуском, должна присутствовать в списке комплектующих элементов девайса.

Ну а если таковой не имеется, то воспользоваться можно аналогом, приложенным выше.

Команды сигнализации А91

Кнопка 1:

• включение режима охраны со звуковым подтверждением (одинарное нажатие);
• включение режима охраны без звукового подтверждения (последовательное нажатие);
• отключение / включение датчика удара по уровням (двойное нажатие);
• запирание замков дверей при включенном зажигании (одинарное нажатие).

Кнопка 2:

• выключение режима охраны со звуковым подтверждением (одинарное нажатие);
• выключение режима охраны без звукового подтверждения (последовательное нажатие);
• отключение / включение дополнительного датчика по уровням (двойное нажатие);
• отпирание замков дверей при включенном зажигании (одинарное нажатие);
• выключение режима антиограбления (два одинарных нажатия);
• прерывание сигналов тревоги (одинарное нажатие).

Кнопка 3:

• состояние сигнализации и температуры в салоне автомобиля (одинарное нажатие);
• включение режима «поиск» и контроль температуры двигателя (двойное нажатие);
• активация дополнительного канала No3 (последовательное нажатие);
• активация курсорного выбора следующих функций: автоматический запуск по будильнику, автоматический запуск по таймеру, автоматический запуск по температуре, режим сервисного обслуживания, режим турботаймера, режим иммобилайзера, автоматическое включение режима охраны (длительное нажатие);
• включение режима установки текущего времени, времени будильника, таймера, включение/выключение будильника, таймера.
