Передняя подвеска лада приора: схема, устройство, тюнинг

Тюнинг передней подвески в Ладе Приора

Тюнинг детали в первую очередь подразумевает комфорт движения автомобиля, и только потом речь идет о внешней составляющей. Чтобы поставить крутую подвеску, которая не подведет водителя в дороге, необходимо приобрести такие материалы и инструменты:

1. Стабилизатор передний ШС.
2. Распорка.
3. Компонент, усиливающий щит в передней части.
4. Поперечина подвески, размещенной спереди.
5. Рычаги марки IQ Racing Technology.
6. Поперечная деталь, подходящая к передней подвеске.

За что отвечает каждая деталь:

Стабилизатор имеет крепление как в иномарках, о чем при стоковом стабилизаторе остается только мечтать. Водители, которые уже установили и используют улучшенную версию стабилизатора, отмечают хорошую управляемость Приоры. Фиксируется компонент к стойке через тягу при помощи ушка.
Нижняя распорка успешно стягивает друг с другом рычаги, подходящие к передней подвеске

Монтируя устройство, обратите внимание, чтобы площадка для монтажа была под наклоном, таким образом усиливающая дуга проходит ниже глушащего приспособления и удается избежать контакта с ним.
Компонент, усиливающий щит в передней части, отлично фиксирует рулевую рейку к кузову. Чтобы тюнинг выглядел идеально, покрасьте элемент в нужный цвет.
Поперечина подвески, размещенной спереди, поражает водителей Приоры большим весом, фиксируется деталь прямо под бампером

Выполняет функции «крабов» и распорки. Автолюбители обещают потрясающий профит.
Рычаги известной марки в оригинальном качестве заменяют все рычаги вместе взятые, в том числе сабли. Кастор можно заменить вверху и снизу.

Обойдется такой тюнинг Лады Приора приблизительно в 14 000 рублей.

Ходовая часть это важный для комфорта параментр — не каждый согласится на машину зубодробилку. Передняя и задняя подвеска автомобиля Приора – это, фактически его основание, которое состоит из нескольких систем, каждая из которых отвечает за конкретную задачу. Что-то обеспечивает «проглатывание» ухабов, что-то – уверенное торможение, а другие системы отвечают за то, чтобы колеса двигались равномерно, с правильной траекторией. Задняя подвеска на автомобиле Приора это балка. Такие стоят на всех бюджетных машинах. Лада Приора это еще какой бюджетник, если копнуть глубже. Особенно салон, ручки, краска.

Передняя подвеска автомобиля Ваз 2170 Приора — независимая система Макферсон, во многом является доработанной копией моделей десятого «семейства». Устройство ее просто и даже, как по мне нуждается в доработке, например в рычагах. Ходовка Приоры, нравится мне до сих пор, за свою относительную мягкость – немногие легковые автомобили этого класса, способны показать подушку, которая выдержала бы российское бездорожье. Если поставить рычаг передней подвески, с двух сторон, в купе с растяжками это уже будет другая машина как в управлении, так и в проглатывании ям.

Некоторые запчасти почти сразу после покупки меняются на аналоговые – более дорогие, но надежные. Шток стойки, конечно держит все узлы и механизмы вокруг себя, но при серьезном бездорожье не справляется с этим. Стойку пробивает и она течет. Механизм ходовой части спереди на транспортном средстве чаще подвергается ремонту, чем задняя, но на следующих моделях автоВАЗа ее все же сделали немного прочнее.

Замена сайлентблоков передних рычагов ВАЗ 2110

Некоторые автовладельцы опасаются самостоятельно выполнять замену сайлентблоков передней балки на ВАЗ 2110. А напрасно. Обращение на станцию технического обслуживания влечет за собой серьезные финансовые затраты. Плюс далеко не факт, что на СТО вам работу выполнят лучше, нежели вы бы сделали сами.

Заприсовка

Единственное, вам может потребоваться помощь знакомого с автосервиса. Все станции техобслуживания имеют в арсенале инструментов специальный съемник. Приобретать его не имеет смысла, поскольку он дорогой и требуется крайне редко автовладельцу. Некоторые умельцы даже самостоятельно изготавливают съемник кустарным способом. Есть множество чертежей и схем, по которым он делается. Так что можете попробовать, если есть свободное время.

В передней балке имеется два сайлентблока — в переднем верхнем и переднем нижнем рычаге . Процедура их замены несколько отличается друг от друга, потому рассмотрим процессы отдельно.

Сайлентблок переднего верхнего рычага

Разбитый

Сразу отметим, что работать с ним проще, нежели со вторым элементом. Вся процедура включает в себя выполнение нескольких последовательных операций.

1. Поднимите автомобиль на домкрат и зафиксируйте в неподвижном положении. Включите ручник, поставьте под колеса стопоры.
2. Снимите переднее колесо.
3. Открутите и извлеките опору. Чтобы сделать это, колесо потребуется вывернуть и ударить по сошке молотком. Лучше это делать через какую-то вставку.
4. Выбив опору, вы сможете без серьезных проблем демонтировать верхний передний рычаг.
5. Сбоку располагается болт, он достаточно длинный. Выкрутите его. Осмотрите осевой люфт. Вероятнее всего, он достаточно серьезный и легко ощущается при проверке. Следовательно, вы абсолютно правильно решили менять сайлентблоки.
6. Извлечь сайлентблок можно молотком и зубилом. Только не наносите слишком сильный удар, иначе вы повредите другие элементы подвески.
7. В некоторых случаях сайлентблок сидит очень прочно, потому без дрели и его сверления не обойтись. Сделав отверстия, можно спокойно снять элемент.
8. Теперь меньшей втулкой вдавливайте новый сайлентблок на место. Деталь должна прочно и надежно сесть в гнездо.

Как заменить передний опорный подшипник на Приоре

Перед началом замены ознакомитесь с устройством стойки передней подвески, а так же рекомендуется посмотреть видео (внизу статьи).

Подготовка к ремонту

Поставьте автомобиль на ровную поверхность и обеспечьте освещение, включите первую передачу, желательно так же поставить противооткатные упоры сзади, а при работе с домкратом обеспечить страховку. Приготовьте требуемый инструмент:

• новые запчасти для замены.
• набор ключей и «трещотка»;
• съемник рулевых наконечников (желательно);
• молоток;
• фиксаторы или стяжки пружин (обязательно);
• домкрат и тиски.
• проникающая смазка WD-40.
• Динамометрический ключ (желательно).

Разборка узла передней стойки

1. Откройте капот и найдите чашку передней опоры.

1. Сначала снимаем резиновую крышку.

1. Для откручивания крепления потребуется специальная удлиненная двойная головка на 22, продается за 150 рублей.

1. Устанавливаем головку внутрь, захватываем баллоником либо рожковым.

1. Меньшую внутреннюю головку захватываем накидным ключом.

1. Сначала ослабляем гайку (не откручиваем).
2. Переходим к нижней части стойки, колесо уже снято. Обрабатываем крепления повторного кулака проникающей смазкой (WD -40), а так же болт рулевого наконечника. Выдерживаем некоторое время.

1. Срываем болты крепления стойки. Процесс выглядит так:

1. Сразу их не открутить, в конце придется выбивать. Сначала же открутим наконечник шаровой опоры.

1. Ослабляем накидным ключом, затем работаем «трещоткой».

1. Далее потребуется специальный съемник, или выбивайте аккуратно молотком через деревянную прокладку.

1. Вернемся к нижним болтам стойки. Выбиваем их аккуратно молотком с деревянным клином. Крепёж сверху регулирует сход развал – не перепутайте при сборке с нижним.

После изъятия креплений, осторожно вытащите на себя узел. Не забудьте отсоединить тормозной шланг.

1. Возвращаемся наверх, откручиваем три крепежа опоры.

1. Теперь конструкцию ни чего не держит, осталось её извлечь, делаем это снизу, вытаскивая модуль в сторону на себя.

Устанавливаем новую деталь

1. Зажимаем узел в тисках, как показано на фото.

Фиксаторами сжимаем пружины, до того момента пока наружная часть опоры ослабится ВНИМАНИЕ: перетягивать пружину нельзя.

Теперь откручиваем контргайку на штоке.

1. Вот способ, как открутить контргайку, чтобы шток не проворачивался, делается это с помощью шестигранника.

1. После этого останется поднять внешнюю крышку, и получим доступ к опорному подшипнику для замены.

1. Теперь, в зависимости, какая у вас цель, меняем опору целиком, либо только подшипник. Обязательное условие: замена резиновых прокладок — виброизоляторов.
2. Собираем весь узел в обратной последовательности. Окончательную протяжку креплений делайте, когда убран домкрат.

Передняя подвеска автомобиля Лада Приора

Передняя подвеска независимая, типа Мак-Ферсон с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основа подвески — телескопическая амортизаторная стойка, которая позволяет передним колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.

• 1 — поворотный кулак;
• 2 — эксцентриковый болт;
• 3 — амортизаторная стойка;
• 5 — штанга стабилизатора;
• 6 — кронштейн крепления подушки штанги стабилизатора;
• 7 — стойка штанги стабилизатора;
• 8 — поперечина передней подвески;
• 9 — шаровая опора;

Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса.

На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником.

1. Детали амортизаторной стойки:
2. 1 — телескопическая стойка;
3. 4 — ограничитель хода отбоя верхней опоры;
4. 5 — верхняя опора;
5. 7 — верхняя чашка пружины;
6. 8 — прокладка пружины;
7. 9 — ограничитель хода сжатия верхней опоры;
8. 10 — буфер хода сжатия;
9. 11 — защитный чехол.

• Элементы передней подвески:
• 1 — шаровая опора;
• 3 — гайка подшипника ступицы;
• 4 — защитный колпак;
• 5 — подшипник ступицы;
• 6 — поворотный кулак;
• 8 — диск тормозного механизма переднего колеса;
• 9 — щит тормозного механизма;
• 10 — эксцентриковый (регулировочный) болт;
• 11 — поворотный рычаг;
• 12 — пружина передней подвески;
• 13 — шток амортизатора;
• 14 — верхняя чашка пружины;
• 15 — верхняя опора амортизаторной стойки;
• 16 — гайка штока амортизатора;
• 17 — подшипник верхней опоры амортизаторной стойки;
• 18 — прокладка пружины;
• 19 — буфер хода сжатия передней подвески;
• 20 — защитный кожух;
• 21 — корпус стойки;
• 22 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости;
• 23 — растяжка передней подвески;
• 24 — вал привода переднего колеса;
• 25 — штанга стабилизатора поперечной устойчивости;
• 26 — стойка стабилизатора поперечной устойчивости;
• 27 — рычаг передней подвески

Под весом передней части автомобиля подшипник находится в сжатом положении, что позволило устранить все зазоры и стуки. Площадь контакта шариков с дорожками качения значительно увеличилась, а следовательно, увеличилась и долговечность подшипника.

При повороте колес вращается корпус стойки вместе с пружиной, но при этом в новой конструкции шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше.

В корпусе стойки установлен телескопический гидравлический амортизатор.

Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя болтами (отверстия в поворотном кулаке несквозные).

Опора закрыта резинометаллическим чехлом.

Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлентбло ки с рычагами и кронштейнами, приваренными к поперечине передней подвески. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса. Поперечина передней подвески крепится к кузову шестью болтами.

В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса.

Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки.

Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. В средней ее части имеется изгиб над трубой дополнительного глушителя системы выпуска отработавших газов.

Оба конца штанги стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески.

Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.

1. Проверку и регулировку углов установки колес следует производить в соответствии с регламентом технического обслуживания, а также после ремонта кузова или подвески.
2. У автомобиля в снаряженном состоянии углы установки колес должны находиться в следующих пределах:
3. – угол продольного наклона оси поворота 0°42’±30′;

Как получить выгоду от увеличения клиренса?

Очевидно, ни двойной, ни тройной дорожный просвет «Приоры» не сравнится с клиренсом хоть какого джипа. Но не следует забывать, что, в тандеме с улучшением неких других черт машины, клиренс «Приоры» может дать хорошие результаты. На данный момент проясним.

Расстояние от земли до нижней составляет 165 мм. Но познание 1-го этого факта недостаточно для каких-то выводов. Автомобилист непременно должен учитывать и обозначенные ниже свойства, такие как:

1. Полная длина машины.
2. Расстояние от фронтального свеса до заднего.
3. База колес.
4. Ширина колеи автомобиля.
5. Наличие каких-то деталей, выступающих под дном машины.
6. То, как меняется дорожный просвет, когда автомобиль стопроцентно загружен.

Только работа над совместным улучшением всех этих черт может привести к получению полезности от роста дорожного просвета «Приоры».

Ходовая SS20

Эти запчасти для отечественных и зарубежных автомобилей производятся под брендом “Система Технологий”. Данные стойки стали такими популярными за счет своего высокого качества. Для «Приоры» производитель предлагает 4 варианта изделий, которые различаются по жесткости. Какие стойки лучше? Их необходимо подбирать по стилю езды. Самые мягкие – стойки серии «Стандарт». Также предлагаются и задние амортизаторы из этой же серии.

Для увеличения грузоподъемности предлагается усиленный вариант. Далее – стойки «Комфорт». По отзывам многих автовладельцев, это самый лучший вариант. Они жестче, чем «Стандарт», но подвеска работает одинаково хорошо на плохих и хороших дорогах.

Комплект «Шоссе» подойдет для тех, кто любит жесткость работы подвески и высокую скорость. С этими стойками можно ездить и по плохим дорогам, но будет некомфортно. «Спорт» — это самый жесткий вариант от этого производителя для автомобилей «Приора». Передняя подвеска такого плана для города мало пригодна, а вот для спортивных соревнований – в самый раз.

Сборка нового амортизатора

1. Установите шток стойки в верхнее положение.

2. Оденьте пыльник и буфер сжатия новую переднюю стойку.

3. Установите пружину, чашку пружины и демпфер

Обратите внимание на нижний хвостовик, он должен стать на свое место

4. Установите малую шайбу из нового комплекта Асоми, большую шайбу и опору с установленным подшипником.

5. Наживите крепежную гайку штока.

6. Гайка затягивается при помощи шестигранника на «6,удерживайте им шток. Финальную дотяжку лучше делать уже после того, как установите передние стойки на место.

7. Снимите стяжки пружин.

8. Опору поверните таким образом, чтобы указатель, который на ней находится, смотрел вперед и чуть-чуть вовнутрь кузова автомобиля.

9. После этого установите стойку в сборе на место ее дальнейшей службы.

10. Закрутите болты опоры сверху, после чего оденьте стойку на рулевой кулак, эксцентриковый болт с шайбой установите в верхнее отверстие, а вниз простой болт и произведите затяжку.

11. Палец рулевого наконечника установите в тягу на стойке и закрутите гайку.

12. После этого зашплинтуйте палец, раздвинув усики.

13. Заправьте тормозные шланги в кронштейн-держатель на стойке.

Готово, теперь можно сказать, что передняя стойка заменена. Установите колесо и опустите домкрат. Когда машина будет стоять на колесах пройдитесь по всем креплениям и произведите подтяжку. Не лишним будет покачать кузов со стороны на которой менялась стойка для дополнительной прокачки.

Теперь осталось повторить все то же самое с левой стороны. Второй раз дело пойдет «веселее», поскольку вы уже будете знать, что за чем и к чему.

После того как замена передних стоек, обязательно сделайте развал-схождение, по дороге на СТО не спешите — колеса не отрегулированы и авто будет немного «водить» по дороге, поэтому будьте бдительны и аккуратны.

Результат проделанной работы:

После нескольких недель эксплуатации новых стоек могу отметить следующее:

1. Исчезли стуки;
2. Подвеска стала более упругой;
3. Исчезла расхлябанность и раскачивание;
4. Авто стало лучше входить в повороты, уменьшился крен;
5. По бездорожью стало более комфортно ездить;
6. Руль после поворота стал заметно быстрее возвращаться — результат увеличившегося кастора;
7. Улучшилась управляемость на больших скоростях;
8. Лежачие полицейские преодолеваются менее болезненно.

Короче говоря, я очень доволен, впечатления только позитивные, знал бы, что будет такой результат поменял бы передние стойки еще до того, как они вышли из строя, сразу после покупки. 🙂

Комплект деталей для монтажа пневматической подвески Лада Приора

Принципы работы пневмоподвески основаны на применении в системе сжатого воздуха, который за счет сжатия способен регулировать клиренс транспортного средства. Установка пневмоподвески на Приору позволяет сделать управление автотранспортным средством более комфортным на любом типе дорожного покрытия.

Независимая подвеска на Приору устанавливается на автомобиль своими руками, и процесс монтажа является несложным. Поэтому установку пневмоподвески на Приору может осуществить каждый автолюбитель, если следовать определенным советам и рекомендациям специалистов.

Чтобы собственными силами осуществить монтаж подвески Приоры, нужно знать некоторые тонкости этой операции. Помимо этого, для проведения работ по переоснащению подвески Приоры потребуется приобрести в автомагазине комплект деталей. Для проведения монтажных работ по переоснащению подвески потребуются следующие детали.

Деталь	Описание
пневмоподушка	Пневмоподушка представляет собой самую дорогостоящую деталь среди всех комплектующих, из которых состоит пневматическая независимая подвеска на Приору. Этот элемент подвески устанавливается на автомобиль вместо штатных элементов подвески. В процессе нагнетания сжатого воздуха в подушку происходит изменение клиренса Лада Приора. При снижении давления в пневмоподушке происходит уменьшение клиренса автотранспортного средства. Регулировка дорожного просвета — основная функция пневмоподушки подвески Приоры.
компрессор	Компрессор является одним из основных компонентов пневматической системы, обеспечивающим выполнение всех функций, которые выполняет подвеска на Приору. Компрессор, который монтируется на автотранспортном средстве, необходим для осуществления нагнетания воздуха в пневмоподушке.
крепежные детали и брекеты	Монтируется независимая подвеска на Приору при помощи применения специальных крепежных элементов и брекетов. Используя эти элементы, осуществляют крепление пневмоподвески Лада Приора к кузову автомобиля. Эти детали при наличии некоторых навыков работы с металлом можно изготовить самостоятельно, но лучше всего эти крепежные комплектующие для подвески Приоры заказать и изготовить у специалиста. В таком случае будет гарантия качественного изготовления комплектующих.
пневмоклапаны	Независимая подвеска на Приору комплектуется двумя пневмоклапанами, которые предназначаются для пропускания пневмопотока. Один из них предназначается для осуществления нагнетания в пневмоподушку, а второй пневмоклапан — для осуществления выпуска воздуха.
манометр	Для установки в систему подвески на Приору можно использовать тот манометр, который используется в пневмосистемах, работающих при давлении определенного диапазона.
пусковая кнопка	Пусковая кнопка предназначена для регулировки состояния пневмоподвески непосредственно из салона Лада Приора.
магистраль подачи воздуха	оздушная магистраль, которую имеет независимая подвеска на Приору, состоит из системы трубок, соединяющих между собой все пневмоподушки, составляющие основу подвески Приоры.
датчик давления воздуха	Датчик давления — сенсор, располагающийся в удобном месте пневмомагистрали, используется для контроля за состоянием подвески непосредственно из салона.
реле запуска

Топливная система

Топливный бак, Датчик уровня воды, Датчик уровня топлива, Клапан вентиляции бака, Кнопка бензобака, Крышка топливного бака, Топливная горловина, Топливный насос, Бензонасос, Сеточка бензонасоса, Прокладка бензонасоса, Реле топливного насоса, Форсунка топливная, Кольцо форсунки, Дроссельная заслонка, Датчик дроссельной заслонки, Дроссельный патрубок, Регулятор холостого хода, Ресивер воздушный, Трубка подогрева дроссельной заслонки, Турбина (турбонагнетатель), Прокладка турбины, Электромагнитный клапан, ТНВД, Клапан тнвд, Компрессор, Прокладка компрессора, Карбюратор, Топливная рампа (рейка), Регулятор давления топлива, Топливная магистраль, Клапан топливный, Топливный шланг, Трубка топливная, Расходомер воздуха, Блок управления двигателем, Воздушный патрубок, Коллектор впускной, Прокладка впускного коллектора, Насос дополнительного воздуха, Насос подкачки топлива, Педаль газа, Потенциометр, Трос газа

Ходовая часть автомобиля Лада Приора

При подборе автомобиля ходовую проверяют чуть ли не с первых минут, что обусловлено сложностью ремонта каждой комплектующей. Устройство лучше знать самому, чтобы определять изношенность механизмов и узлов, понимая какие из них издают неестественный для любимой машины звук.

Наконец, такие знания спасут от того, что нечестные мастера в автосервисе посоветуют поменять лишние детали, хотя изношены они всего на половину. С передней подвеской ВАЗ-2170 нужно быть особенно аккуратным – если говорить про те узлы, которые быстро изнашиваются, ради экономии своего же времени Вы можете заменить их на аналоги.

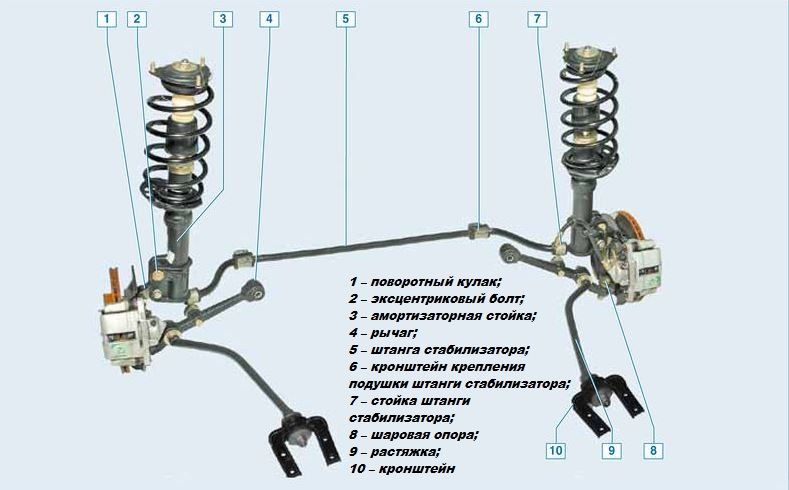

Схема передней подвески автомобиля Приора с цифровыми обозначениями показана на рисунке.

Цифрами обозначены следующие детали:

1. кулак поворотов;
2. эксцентриковый болт;
3. стойка амортизатора;
4. рычаг;
5. стабилизатор;
6. крепление;
7. стойка;
8. поперечная перекладина;
9. шаровая опора;
10. растяжка.

Есть еще один рисунок: подвеска автомашины Приора — схема с обозначениями

• «Группы» деталей отвечают за отдельные задачи. Стабилизатор вместе со своими стойками делает так, чтобы машина поворачивала плавно, колеса крутились синхронно, согласно тому усилию, которое водитель прилагает к повороту руля. Демпфер «гасит» удары от всех ухабов, через которые проходит машина, раскачиваясь, снижая амплитуду движения.
• Ступица – это «посадочное гнездо» для колеса машины. Вместе с суппортом она удерживает его в одной плоскости, не давая ему идти «восьмеркой». Тормозной диск плотно прилегает к этой конструкции, прижимаясь вплотную только тогда, когда водитель нажимает педаль тормоза. Поворотные комплектующие выстраивают правильный угол поворота, стабилизатор ограничивает их действие.
• Независимая система макферсон позволяет проезжать ухабы, слегка раскачиваясь – например, когда водитель проезжает правым колесом по ровной поверхности, а левое заносит на лежачего полицейского, пассажиры чувствуют наклон кузова только из-за того, что левая его часть приподнята. Подвеска как бы «сгибается», оставляя правую часть кузова практически неподвижной, а колеса – прилегающими вплотную к дороге.
• Система ходовой части спереди ВАЗ Лады получилась достаточно удачной, ее устройство изучить несложно, если отнестись к этому с должным пониманием. Когда в ней что-то стучит, разобраться в причине неисправности достаточно легко, но испачкаться в процессе диагностики все же придется.

Задняя подвеска Приоры– из чего состоит, схема

Задняя часть является полузависимой – для достаточной жесткости. Схема устройства всех ее комплектующих показана на рисунке.

Задняя ходовка на Лада Приора

Цифрами обозначены:

1 — защитный кожух;

2 — буфер хода сжатия;

3 — опорная шайба;

4 — изоляционная прокладка пружины;

5 — верхняя опорная чашка пружины;

6 — подушки крепления штока амортизатора;

7 — нижняя опорная чашка пружины;

8 — амортизатор;

9 — болт крепления амортизатора;

10 — болт крепления оси ступицы колеса;

11 — тормозной барабан;

12 — подшипник ступицы;

13 — ступица колеса;

14 — ось; 15 — гайка;

16 — стопорное кольцо;

17 — установочный штифт

Неисправности подвески автомобиля Лада Приора

Немало слов было сказано о том, что нужно «перебирать» ходовую. Каждый шум или стук может вызвать беспокойство даже у опытного автолюбителя, потому что он знает, что внизу есть несколько ценных узлов и механизмов – никто не хочет, чтобы сломались именно они. Но со временем, научившись определять причины неисправности по первичным признакам «болезни», можно примерно оценить стоимость ремонта.

Шум или стук в передней подвеске Лада Приора

Больше беспокойства насчет ходовой вызывают именно посторонние звуки – как будто какая-то важная деталь «оголилась», потеряв защиту, и теперь нещадно избивается до полного износа. Есть несколько причин, из-за которых могут доноситься странные звуки с передней части:

• амортизатор сломался;
• крепление стабилизатора или его подушки ослабилось, произошло механическое повреждение;
• место крепления верхней опоры к кузову расшаталось;
• прокладка опоры стерлась;
• разрушились сайлентблоки;
• растяжки «стаба»;
• шаровой шарнир рычага «гуляет» или скрипит;
• пружина демпфера механически повреждена или растянута;
• буфер хода сжатия уменьшился;
• нарушена балансировка колес.

Также в передней части ходовой встречаются следующие признаки неисправности:

• протекает жидкость из стойки амортизатора;
• амортизатор работает неэффективно;
• амортизаторы пробивает;
• машину ведет вправо или влево при езде прямо;
• шины изнашиваются слишком быстро;
• шины изнашиваются неравномерно.

Выбор деталей и необходимый инструмент

Прежде чем начать непосредственно замену сайлентблоков, важно правильно к ней подготовиться. Конкретно по выбору новых деталей рекомендаций немного

Рынок автозапчастей просто заполнен сайлентблоками от разных производителей, в основном, все они достаточно хороши. Единственно, что можно сделать для более удачного выбора новых деталей, так это посоветоваться с автомеханиками в вашей местности. Главное, чтобы новые виброизоляторы полностью подходили.

Для ремонтных работ вам понадобится наличие следующих вещей:

Набор новых сайлентблоков

Замена сайлентблоков подвески своими руками

Сайлентблоки подвески на ВАЗ-2112 располагаются в рычагах, как задней балки, так и передней. Заменять их желательно комплексно. Процесс замены примерно схож и на задней, и на передней части подвески. Ниже представлены инструкции для обоих случаев.

Передние рычаги

Замена сайлентблоков передних рычагов на ВАЗ-2112 представляет собой следующий процесс:

1. Первоочерёдно, машину необходимо поставить над смотровой ямой или воспользоваться подъёмником. Затем снять защиту моторного отсека, представленную кожухом.

Снимаем защиту двигателя

Отворачиваем гайку болта крепления стойки стабилизатора

Отворачиваем гайку на растяжке

Отворачиваем гайку болта крепления рычага к кузову

Длинный болт, пара шайб и гайка — всё это продаётся в строительных магазинах и может быть использовано для изготовления съёмника

«Пшикаем», лучше ещё нагреть. Далее нашим съёмником выпрессовываем сайлентблок

Очищаем гнездо от ржавчины и грязи, смазываем

Запрессовываем новые сайлентблоки в посадочный паз

Новый сайлентблок установлен

Видео

1. Опять же, машину необходимо загнать на смотровую яму или поднять на подъёмнике.
2. Затем, взяв ключ на 19, нужно отсоединить заднюю балку от кронштейна, путём откручивания гаек её крепления.

Устройство и назначение передней подвески ВАЗ 2110

Рассмотрим, как устроена передняя подвеска ВАЗ 2110, насколько она соответствует современным стандартам, выполнение каких функций обеспечивает, и какого внимания к себе требует.

Назначение

Прежде всего, она предназначена для крепления колес, а также призвана обеспечивать амортизацию всего переда автомобиля, его устойчивости на дороге во время езды, возможность ряда регулировок колес, а именно — по оси поворота (углу ее продольного наклона) схождению, развалу.

Схема передней подвески ВАЗ 2110 в сборе

Главные узлы

Поговорим про ее устройство.

Самый главный элемент передней подвески — ее стойка (гидравлическая телескопическая) – незаменимая в деле амортизации, то есть – обеспечения комфортной езды, без особой тряски (насколько это вообще возможно) по кочкам и ухабам наших дорог. Именно благодаря стойке, а вернее – ее поворотному кулаку с верхним болтом, оснащенным эксцентриковыми шайбой и пояском, обеспечивается возможность изменять развал колеса.

Телескопическая стойка передней подвески ВАЗ 2110

На стойке устанавливаются:

• Специальная пружина;
• Буфер, ограничивающий ход сжатия, изготовленный из полиуретана;
• Верхняя опора. Ее устройство таково: она прикреплена к стойке, к которой крепится брызговик самоконтрящимися гайками. Поэтому, если вы будете производить ремонт своими руками, не упустите этот момент – нельзя использовать обычные гайки;
• Подшипник, дающий возможность для поворачивания стойки совместно с колесами;
• Амортизатор, в котором для лучшей работы установлены пружина и плунжер.

Шаровая опора объединяет нижние части: поворотный кулак и рычаг. Продольные растяжки, нижние рычаги, опоры, которые имеет поперечина, между собой соединяют резинометаллические шарниры. С помощью специальных шайб становится возможной регулировка продольного наклона оси поворота. Радиально-упорный, не регулируемый подшипник крепит ступицы колес.

Шаровая опора ВАЗ 2110

Поперечина – это штанга, с которой соединены нижние рычаги. Посредине она прикреплена к кузову, в чем ей помогают резиновые подушки. Такое, вкратце, устройство передней подвески. А сейчас рассмотрим возможные неисправности, которые можно в одних случаях – устранить своими руками, в других – лучше обратиться к специалистам.

Поперечина ВАЗ 2110

Стук

Если во время движения вы слышите стук в передней подвеске, то главными причинами могут быть:

• Неисправности в стойке;
• Ослабли болты, возможно, износились растяжки или подушки, которыми снабжена поперечина;
• Ослабло крепление к кузову;
• Разрушились резиновые части, при этом стук имеет явно выраженный «металлический» звук;
• Стучит «обмякшая», а то и сломанная пружина;
• Износ шарниров;
• Стук из-за дисбаланса колес.

В принципе, в любом из перечисленных случаев может помочь ремонт передней подвески ВАЗ 2110, выполненный своими руками, в ходе которого нужно заменить изношенную деталь или (в последнем варианте причин, по которым слышится стук) — отбалансировать колесо.

Тяга автомобиля в сторону

Автомобиль «уводит» в сторону при движении прямо. Среди причин такой неисправности могут быть:

• Каждая пружина имеет собственную степень сжатия. В таком случае пружина, потерявшая упругость, должна быть заменена;
• В шинах различное давление. Проверяем и исправляем;
• Разрушен резиновый элемент у одной из опор стоек. При этом также слышится характерный стук во время движения. Проблема решается заменой этого элемента;
• Нарушены углы установки колес. С этой неисправностью может быть связан повышенный износ шин. Если сами не справитесь, лучше поручить это дело специалистам.

Износ шин

Это может быть связано как с неправильной ездой (лихие разгоны, торможения, превышение допустимой нагрузки машины), так и с другими причинами:

• нарушениями углов установки колес;
• большим износом шарниров;
• дисбалансом колес.

Проверка подвески

Зная значение и устройство подвески, вы сможете при каждом осмотре машины на яме (эстакаде) и техобслуживании проверять ее состоянии

Особое внимание уделите состоянию защитных чехлов на шаровых шарнирах. Осмотрите, не появились ли от тряски и ударов по ухабам на подвеске деформации, трещины или вмятины

Обязательно проверяйте состояние всех резиновых и резинометаллических деталей, а также шарового шарнира каждого колеса. Помните: вовремя замеченная и устраненная неисправность – значительно меньшее зло, чем ремонт тогда, когда уже все разваливается.

Доработка подвески

Многие владельцы ВАЗ 2110, не считают заводскую подвеску идеальной, и делают ее тюнинг, для улучшения устойчивости и управляемости на дороге.

• Вениамин
• Распечатать
