Предохранители ваз 2105: как снять и поменять без проблем?

Dessar194 › Блог › Схема и расположение блока предохранителей на ВАЗ-2107, 2105 и 2104

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали — вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

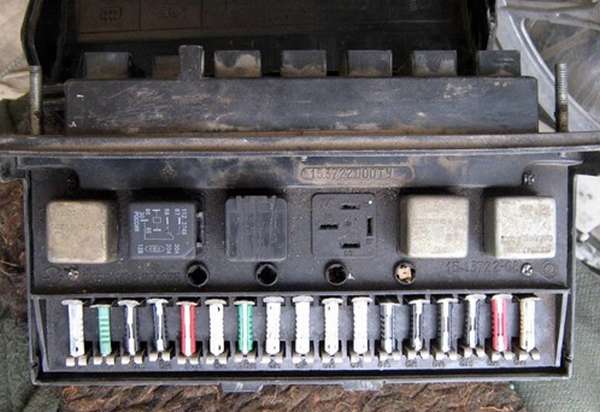

Ранее автомобили ВАЗ-2107 комплектовались блоками предохранителей старого образца, с трубчатыми предохранителями. Вот фото:

Схема у этих двух типов блоков абсолютно идентична, приводим ниже схематическое изображение соединений внутри блока:

Нумерация предохранителей на блоках старого образца по порядку, с лева на право, на блоках нового образца хорошо видна вот на этом фото:

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:

Реле:R1. — Реле включения обогрева заднего стекла.R2. — Реле включения дальнего света фар.R3. — Реле включения ближнего света фар.F1 — F17. — Предохранители автомобиля ВАЗ 2107.1. — Место установки реле включения очистителей и омывателей фар.2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.5. — Запасные предохранители.6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107Предохранители:F1 (10А)электродвигатель отопителялампы света заднего ходасигнализатор и реле включения (обмотка реле) обогрева заднего стеклаF2 (10А)электродвигатель стеклоочистителяэлектродвигатель очистителей фарэлектродвигатели насосов омывателей ветрового стекла и фарF3(10А) резервныйF4(10А) резервныйF5(20А) элемент обогрева заднего стекла и реле его включения (контакты)F6 (10А)прикуривательчасыF7 (20А)звуковые сигналыреле сигналовреле (контакты) и электродвигатель вентилятора охлаждения радиатораF8 (10А)выключатель аварийной сигнализации с контрольной лампойреле-прерыватель указателей поворота и аварийной сигнализациилампа контроля указателей поворота (в режиме аварийной сигнализации)указатели поворота (в режиме аварийной сигнализации)F9 (7,5А)лампы задних противотуманных фонарей и их сигнализаторF10 (10А)указатели поворота (в режиме указания поворота)тахометр, вольтметрреле-прерыватель и сигнализатор указателей поворотасистема управления электропневмоклапаномуказатель и сигнализатор резерва топливауказатель температуры охлаждающей жидкостилампа контроля включения стояночного тормозалампа контроля аварийного состояния рабочей тормозной системылампа контроля заряда аккумуляторной батареилампа контроля закрытия воздушной заслонки карбюраторареле электровентилятора (обмотка)термовыключатель электровентилятораобмотка возбуждения генератораF11 (10А)плафон освещения салоналампы сигналов торможениялампа контроля непристегнутого ремня безопасности водителя (если имеется)F12 (7,5А)лампа дальнего света (правая фара)реле стеклоочистителей и омывателей фар (обмотка реле)F13 (10А)лампа дальнего света (левая фара)лампа контроля включения дальнего светаF14 (10А)лампа габаритного освещения (левая блок-фара)лампа габаритного освещения (правый фонарь)лампа фонарей освещения номерного знакаподкапотная лампалампа контроля включения наружного освещенияF15 (20А)лампа габаритного освещения (правая блок-фара)лампа габаритного освещения (левый фонарь)лампы освещения прикуривателя, приборов, бардачка, часовF16 (10А)ближний свет фар (правая блок-фара)реле стеклоочистителей и омывателей фар (обмотка реле)F17 (7,5А)ближний свет фар (левая блок-фара)

Установка евро-предохранителей на ВАЗ 2101

Цена блока предохранителей ВАЗ 2101 нового образца составит порядка 400 рублей, что не очень и дорого. Поверьте, установка нового блока решит массу проблем, связанных с электропроводкой копейки. Порядок проведения работ по замене старого монтажного блока на новый:

1. Отключите аккумуляторную батарею.
2. Сделайте перемычки из разъемов типа «мама», кусков провода не более 1,5 кв. мм. и термоусадки.
3. Установите подготовленные перемычки на новом монтажном блоке. Соединяете третий и четвертый, пятый и шестой, седьмой и восьмой, девятый и десятый.
4. Выкручиваете обе гайки, которыми крепится блок к кронштейну.
5. Не отключая провода, снимаете старый блок.
6. По одному подключаете провода от старого к новому монтажному блоку.
7. После подключения всех проводов проводите визуальный осмотр и можно протестировать, подав питание.

Чтобы не проверять работоспособность всех механизмов, которые входят в электрическую схему ВАЗ 2101, воспользуйтесь лампочкой на 12 В или вольтметром.

Проверьте с помощью одного из этих приборов наличие напряжения на выходе каждого из предохранителей. После этого установите пластиковый корпус, прикрутите его гайками к кронштейну. Закройте крышкой и наслаждайтесь эксплуатацией. Поверьте, теперь вы туда будете очень редко заглядывать.

В данной статье Вы узнаете, как произвести замену стандартного блока предохранителей на евроблок. Для начала выполнения работ отключите клемму аккумулятора. Далее возьмите ключ на 8 мм и открутите старый блок предохранителей, при этом не выдергивайте провода. Потом возьмите лист бумаги и начертите табличку 10×3.

Зачем все это нужно? Если Вы сразу выдерните провода из блока предохранителей, то я Вас уверяю, что при подсоединении проводов на новый блок Вы запутаетесь и подключите их неправильно. Поэтому зарисуйте схему подключения в таблице на бумаге. После чего возьмите обычный бумажный скотч и связите между собой провода. Посмотрим на старый блок предохранителей, и видим, что контакты 3-4, 5-6, 7-8, 9-10 — перемкнуты, и их предохранители находятся снизу. Примерно такую же картину нужно будет воссоздать на новом блоке. Всего нам будет нужно четыре перемычки. Делается это очень просто. Каждая перемычка состоит из небольшого отрезка типа «мама». Такую работу можно свободно произвести своими руками.

Следующим шагом будет аккуратное соединение нужных предохранителей перемычками, при этом старайтесь ничего не перепутать. После этого, нужно соединить все провода между собой. Начните с первого предохранителя. Обязательно соблюдайте ту последовательность, которая зарисована у Вас на бумаге. Имейте ввиду, что на старом (стандартном) блоке предохранителей верхние два провода соединены вертикально, а на новом блоке предохранителей они будут соединены горизонтально

Обратите внимание! Перед тем, как подключить все провода, стоит заизаллировать клемму типа «мама», у каждого провода, так как они находятся слижком близко друг от друга. На новом блоке предохранителей может возникнуть замыкание

После того, как Вы выполните всю работу, включите массу и проверьте все цепи на работоспособность.

В этой статье, наглядно, с использованием фото предоставлены материалы о том, как правильно производится замена предохранителей на ваз 2101. Кроме того в статье подробно изложены особенности конструкции монтажного блока данной модели автомобиля и предоставлены методические указания по обслуживанию и замене блока предохранителей. Автомобиль «Жигули» давно уже перешёл в ранг культовой модели отечественного автопрома. Эта легендарная машина в своё время завоевала сердца многих автолюбителей. И, что самое интересное, многие автовладельцы, приобретя сегодня достаточно дорогую современную модель автомобиля, продолжают хранить у себя любимую «копейку» и бережно за ней ухаживают. Однако многим автомобилистам эта машина до сих пор служит верой и правдой. И, не смотря на возраст, выглядят эти машины отменно и находятся в прекрасном состоянии. Всё это благодаря своевременному техническому обслуживанию и качественному ремонту. Но в большей мере в данном случае играет роль само отношение водителя к своему автомобилю. Далее предлагается рассмотреть особенности обслуживания конкретного узла в этом автомобиле,а именно — блок предохранителей.

Схема расположения предохранителей

Где что находится в блоке

Перед тем как приступить к смене предохранителей ВАЗ 21053, необходимо ознакомиться с расположением и предназначением каждого из них, включая реле. На схеме блока предохранители обозначается английской буквой F и имеют каждый свой номер:

• F1 — сила электротока в 10 А, обеспечивает безопасность электроцепи системы отопления, фары заднего хода и реле подключения;
• F2 — обеспечивает безопасность электроцепи дворников для стекла и фар;
• F3, F4 — используются как запасные предохранители;
• F5 — сила тока в 20 А, необходим для безопасной работы отопительного прибора для заднего стекла и реле подключения;
• F6 — 10 А, обеспечивает безопасность электроцепи часов и прикуривателя;
• F7 — 20 А, нужен для работы сигнала и прочих звуковых элементов;
• F8 — 10 А, обеспечивает защиту поворотных фар и аварийки;
• F9 — 7,5 А, защищает задние ПТФ;
• F10, F11 — обеспечивают безопасность работы ламп внутри салона и торможения, а также стояночной лампы и показателя нагрева жидкости в радиаторе;
• F12, F13, F14 — защищают включение и выключение фар дальнего освещения, их регулятор, а также лампу освещения номеров;
• F15 — обеспечивает безопасность работы ламп габаритных фонарей и определенных приборов внутри машины;
• F16, F17 — предназначены для защиты фар ближнего освещения и омывательного реле.

Функции реле стеклоочистителя

Дворники работают благодаря электродвигателю, который подает напряжение 12 В. Однако это слишком большая мощность, что свидетельствует о значительном количестве постоянного тока. Именно для уменьшения индикатора постоянного тока в электрической цепи установлено реле формата РС-514, которое регулирует частоту работы дворников. Автомобиль ВАЗ-2107 оснащен 2-мя вариантами движения дворников. один возможен без перебоев, другой имеет паузу в 4 секунды.

READ Как Выставить Зажигание На Даф Хф 95

Реле стеклоочистителя в ВАЗ-2107, в частности там, где оно расположено, вызывает интерес у многих автомобилистов, иначе в некоторых случаях ремонт дворников становится невозможным. Поэтому механизм расположен под торпедой слева со ссылкой на сиденье водителя. Крепления производились непосредственно к кузову автомобиля ВАЗ-2107; 2 винта, расположенные под внутренней обивкой, действуют как надежные фиксаторы. При осмотре реле видно, что оно подходит для проводки, на конце которой находится вилка для подключения устройства.

Разъем, отвечающий за подключение штекера, находится на панели с приборами рядом с регулировкой угла наклона фар. Для проведения ремонтных работ их нужно получить снизу. Если вы не уверены, что выбрали правильную вилку, выключите ее и проверьте, работают ли дворники.

ПОЧЕМУ ВЫХОДЯТ ИЗ СТРОЯ ПРЕДОХРАНИТЕЛИ

Причин для этого может быть несколько. Начать нужно с банальных случаев, когда в цепь ставится меньший по току прибор. При включении, например, освещения, пусковой ток холодных нитей накала превышает рабочий, поэтому при исправных цепях предохранитель меньшего номинала просто перегорит.

Короткое замыкание в защищаемой цепи, это одна из самых опасных неисправностей электрооборудования. Если в цепи где произошло КЗ стоит предохранитель большего номинала, то вместо него может перегореть дорожка печатной платы монтажного блока. Если виновником перегорания предохранителя стало КЗ в цепи, то перед установкой нового защитного элемента, нужно постараться его устранить.

Предохранитель цепи противотуманного света

Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника. Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника.

Вынимаем вставку.

Вынимаем из панели корпус предохранителя,…

…отворачиваем его крышку и заменяем перегревший предохранитель.

Реле зажигания и реле аварийной сигнализации и указателей поворота

Снимаем щиток приборов.

Оба реле установлены в салоне на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

Головкой «на 10» отворачиваем гайку крепления реле. Реле, подлежащее замене, отсоединяем от колодки. Новое реле крепим на место, подложив под гайку провод «массы».

Как снять и заменить блок предохранителей

Такая операция может понадобиться для проведения ремонтных работ в монтажном блоке с предохранителями или когда выполняется замена узла старой конструкции на новый монтажный блок. Снять это устройство не представляется сложной процедурой, поэтому задача вполне может быть выполнена даже начинающим водителем. Трудности могут появиться, когда понадобится разобрать этот узел.

Инструменты

Для снятия блока предохранителей специальные ключи или приспособления не нужны, достаточно набора штатных инструментов.

Для выполнения работы следует приготовить:

• торцовый ключ или головку на 10 мм;
• отвёртку с крестообразным лезвием;
• такую же отвёртку, но с плоским лезвием.

В некоторых случаях может понадобиться жидкость типа WD-40 или аналогичная ей, ветошь, пассатижи.

Пошаговая инструкция

Перед началом снятия блока предохранителей следует отключить аккумуляторную батарею и демонтировать корпус воздушного фильтра.

Далее порядок действий будет таков:

1. Отключают разъёмы с проводами, которые подведены с нижней части корпуса блока предохранителей. Разъёмы цветные, так что перепутать их при сборке невозможно. Если возникнут трудности при отсоединении, можно поддеть их плоской отвёрткой.
2. Теперь фронт работы переходит в салон машины. Нужно отсоединить полку под бардачком передней панели. После этого вынимают дно вещевого ящика.
3. Открывшиеся взгляду цветные разъёмы с проводами отключают от блока предохранителей.
4. Корпус закреплён к моторному отсеку четырьмя болтами. Торцовым ключом или головкой на 10 мм их следует отвернуть. Если они не поддаются, болты нужно обработать жидкостью WD-40 или аналогичной ей.
5. Теперь можно вынуть корпус блока предохранителей в моторный отсек.

Установка нового или отремонтированного блока выполняется в обратном порядке. Замена старого блока предохранителей ВАЗ 2107 на новый производится аналогично описанному примеру.

Монтажный блок предохранителей на ВАЗ 2107

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока

1. Управление обогревателем заднего стекла.
2. Управление электроочистителями и двигателем омывателя фар (при их наличии).
3. Управление звуковых сигналов (вместо реле установлена заглушка).
4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
5. Управление электролапами дальнего света фар.
6. Управление электролампами ближнего света.

Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:

Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

Схема расположения элементов монтажного блока старого образца имеет следующий вид:

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Описание предохранителей на автомобиле ВАЗ 2107

Где находится блок предохранителей: в автомобилях семейства ВАЗ 2107 БП установлен в моторном отсеке с правой стороны, по линии переднего пассажирского сиденья. Модули упакованы в пластиковый корпус, сверху накрыты крышкой для предотвращения проникновения влаги, пыли, образования конденсата.

Блок старого образца

До начала 90-х годов серийные модели ВАЗ 2107 оснащались трубчатыми предохранителями с плавким элементом. Вследствие модернизации производства на пятерки устанавливали новый блок. Среди автомобилистов его называют «евроблок».

В БП старого образца установлена распиновка: 17 предохранителей, 6 реле магнитного типа для коммутации тока. Расположение плавильных элементов рядное, один над другим.

Случаи воспламенения не зафиксированы, но нагревы до критической температуры вполне допустимы. Ввиду того, что конструкция несовершенна, водителям часто приходится «следить» за плавильными элементами, подгибать концевики, менять модули.

К центральному питанию автомобиля ВАЗ 2107 БП подключается при помощи контактных разъемов. Во избежание некорректного соединения, провода с клеммами обозначены разным цветом. Тыльная часть БП «утоплена» в салон, в корпус вещевого ящика. Через отверстия которого подключается контактная плата.

Схема расположения

Цена за БП в сборе от 2200 рублей, поштучно каждый из плавильных элементов нового типа от 100 рублей. Цилиндрической формы отыскать модули все сложнее и сложнее. На вторичном рынке, разборках авто возможно имеется что-то в остатках.

Блок нового образца

Главное преимущество евроблока в том, что конструкция обеспечивает максимальный контакт с плавильными элементами. Эффективность такой схемы очевидна.

Вместо цилиндрических модулей используются современные ножевые. Они установлены в два ряда. Демонтаж, замена осуществляются специальным пластиковым пинцетом. При отсутствии последнего, можно использовать отвертку с плоским наконечником, пластиковую лопатку, карту.

Нижняя часть корпуса выполнена из черного пластика. Как заверяет производитель – ударопрочного. Верхняя – прозрачная.

Идентифицировать неисправный предохранитель можно очень быстро. Достаточно открыть крышку и посмотреть на плавильный элемент. Черное пятно по центру — первый признак неисправности. Замена – дело техники.

Дополнительно в нижней части корпуса установлены четыре резервные модули для замены в пути.

Блок старого образца

За исключением совсем древних и редких первых экземпляров, коммутационные блоки, называемые ещё чёрными ящиками, у ВАЗ 2105 монтировались снаружи моторного щитка справа, и через них проходила проводка из моторного отсека к узлам управления. Первоначально использовались цилиндрические предохранители, подобно первым ВАЗам, двух номиналов, 8А и 16А.

Все семнадцать плавких вставок стояли в ряд у передней стенки корпуса. Расположение и распределение нагрузок также походило на предшественников.

Крепление предохранителей устаревшего типа не отличалось надёжностью, что никак не компенсировалось простотой и наглядностью их замены. Поэтому вскоре конструкция была изменена.
