Диагностика, ремонт и замена гидротрансформатора акпп

Ремонт гидротрансформатора АКПП

Важнейшим узлом автоматической коробки переключения передач современного автомобиля является гидротрансформатор, передающий от двигателя крутящий момент к коробке передач и дающий возможность автоматического бесступенчатого изменения частоты вращения и крутящего момента на валу перед коробкой передач.

Отдельные элементы конструкции гидротрансформатора могут выходить из строя. Обычно эти поломки носят механический характер, поэтому электроникой автомобиля не диагностируются, и чтобы определить, какой нужен ремонт гидротрансформатора АКПП, этот узел приходится разбирать.

Что такое гидротрансформатор?

В этом устройстве крутящий момент передается без жесткой связи элементов между собой: ведомое колесо-крыльчатка приводит в движение поток масла, от которого начинает двигаться колесо ведомое. При этом повышенная разница в скоростях вращения этих колес приводит к увеличению объема подаваемого масла и повышает в несколько раз крутящий момент. Именно благодаря этому эффекту автомобиль начинает движение, трогаясь с места, а гидротрансформатор именно из-за способности увеличивать крутящий момент получил свое название.

На высокой скорости вращения с целью сокращения трения и выделения тепла включается механизм блокировки, обеспечивающий надежную работу гидротрансформатора.

Возможные неисправности гидротрансформатора

• вращающиеся детали гидротрансформатора установлены на подшипниках, и их выход из строя может потребовать ремонт гидротрансформатора с их заменой;
• если масляный фильтр забивается продуктами износа деталей, гидротрансформатор начинает вибрировать при езде, и потребуется замена фильтра и масла во всей коробке передач;
• износ обгонной муфты приводит к замедленному набору автомобилем скорости;
• при износе шлицов на турбине ее приходится менять;
• возможно деформирование и выпадение лопаток турбин.

Практически все неисправности, при которых требуется ремонт гидротрансформатора АКПП, связаны с состоянием трансмиссионного масла в нем. Загрязнение масла приводит к засорению фильтра, падает количество поступающего масла, износ деталей возрастает, продукты износа еще больше загрязняют масло. Чтобы разорвать этот замкнутый круг, необходимо регулярно менять масло и фильтр, ежегодно проводя профилактику.

Как ремонтируется гидротрансформатор?

Корпус гидротрансформатора выполнен неразборным, и для того, чтобы получить доступ до его деталей, приходится его разрезать. В результате открывается доступ ко всем внутренним деталям, которые промываются и внимательно осматриваются. Уплотнения, сальники меняются в обязательном порядке, а при необходимости выполняется замена тех деталей, которые особенно сильно подверглись износу.

Далее гидротрансформатор собирается, и его корпус аккуратно заваривается. Чтобы исключить дисбаланс, устройство проходит балансировку. С необходимой точностью разборку и сборку гидротрансформатора можно выполнить только на специальном оборудовании. Поэтому некоторые СТО не берутся за ремонт гидротрансформатора АКПП в Москве, предпочитая полностью менять весь узел на новый: дорого, зато надежно.

Обращайтесь к нам

Все необходимое профессиональное оборудование, позволяющее аккуратно вскрыть корпус гидротрансформатора и затем не менее аккуратно его заварить и отбалансировать, у нас имеется, все запасные части есть в наличии (мы работаем только с АКПП VAG-группы и имеем все необходимые запчасти для всех типов АКПП этой группы). Цена ремонта гидротрансформатора у нас невелика и составляет от 5 до 13 тысяч рублей. При этом все ремонтные работы мы выполним в течение одного дня и гарантируем высокое их качество (гарантийный срок составляет один год). И вам не придется переплачивать за установку новой дорогой детали – гидротрансформатора.

Послеремонтный монтаж АКПП

Если все поломки устранены, производим монтаж АКПП. Момент ответственный, спешка здесь неуместна. При данных работах следует придерживаться таких рекомендаций:

• При установке АКПП на свое место проверяется мембрана на торцовое биение при помощи индикаторной головки. Если такой дефект имеет место, то ее надо заменить.
• Радиатор промывается до того времени, пока бензин не станет чистым. Затем заливают литр трансмиссионного масла в ГДТ и ставят его на первичный вал. Нужно добиться надежного соединения и полной посадки. Затем нужно состыковать двигатель с коробкой по направляющим центрующим штифтам. Картеры должны примыкать полностью.
• Закручивание болтов в коробке – это следующий этап. После чего проверяется отсутствие зазоров по всей плоскости. После подключения всех магистралей проверяется правильность состыковок.
• На завершающем этапе заливают масло и проверяют работу АКПП на малых оборотах двигателя.

Ремонт и диагностика АКПП своими руками – непростая, но осуществимая задача. Выбирая автомобиль с коробкой-автоматом, начинающие автолюбители считают, что ее ремонт в домашних условиях невозможен. Это не так. Но перед тем как решиться на проведение таких ответственных работ в домашних условиях, нужно взвесить все свои возможности. Тогда вас не будут ожидать неприятные сюрпризы во время ремонта.

Основные поломки

Признаки при которых необходим ремонт гидротрансформатора АКПП:

1. Во время переключения передач издается легкий механический звук, исчезающий с увеличением оборотов. Возможно, сломаны опорные подшипники ГТ, нужно разбирать агрегат для оценки его состояния.
2. При диапазоне скоростей 60 — 90 км/ час ощущается легкая вибрация коробки. Возможно, нужна замена трансмиссионной смеси, загрязненная жидкость забивает масляной фильтр. Неисправность устраняется заменой масляного фильтра и расходной смеси ГТ. Одновременно выполняется замена смазочного материала в двигателе и коробке.
3. Возникают проблемы с динамикой машины — это симптом неисправности обгонной муфты. Нужно вскрывать ГТ и заменять поврежденную муфту.
4. Автомобиль остановился, нет возможности продолжить движение. Нужна замена турбинного колеса или его шлицов.
5. При заведенной машине слышно характерный шум. Возможно, сломан подшипник, расположенный между турбинным или реакторным колесом и крышкой ГТ. Стоимость ремонтных работ в такой ситуации не очень большая, но требует своевременного обращения на СТО.
6. В момент переключения передач слышно громкий стук металла. Необходима проверка лопаток гидротрансформатора. Ремонт подразумевает замену износившегося колеса.
7. Появление алюминиевой пудры в масле, взятом со щупа АКПП, свидетельствует об износе торцевой шайбы, нужно также проверить муфту свободного хода.
8. Возникновение неприятного запаха плавящейся пластмассы, в районе коробки автомат — перегрев гидротрансформатора. Причины поломки: падение уровня трансмиссионной смеси, нарушение в работе системы охлаждения коробки. Устранит неисправность замена смазочного материала и проверка работоспособности системы охлаждения.
9. Глохнет привод при переключении передач. Возможно, вышел из стоя блок управления гидротрансформатора.

Конкретно указать из-за чего сломался гидротрансформатор возможно после его вскрытия. Но есть неисправности, которые устраняются заменой смазочного материала, на них указывают соответствующие признаки поломок.

Причины неисправности

Гидротрансформатор — устройство не очень сложное, однако в процессе эксплуатации автоматической трансмиссии он изнашивается и постепенно выходит из строя. Перечислим, какие именно системы могут поломаться, и по каким причинам.

Фрикционные пары

Внутри гидротрансформатора есть так называемая блокировка, которая, по сути является элементом автоматического сцепления. Механически работает она схоже с классическим сцеплением МКПП. Соответственно, имеет место износ фрикционных дисков, их отдельных пар, либо всего комплекта. Кроме этого, элементы износа фрикционных дисков (металлическая пыль) загрязняют трансмиссионную жидкость, из-за чего могут забиться каналы, по которым проходит жидкость. Из-за этого падает давление в системе, а также страдают другие элементы автоматической трансмиссии — гидроблок, радиатор охлаждения и прочие.

Лопатки лопастей

Металлические лопатки под воздействием высоких температур и наличия в трансмиссионной жидкости абразива также со временем изнашиваются, и добавляют в масло еще больше металлической пыли. Из-за этого снижается эффективность работы гидротрансформатора, снижается общее давление жидкости в системе трансмиссии, ну а из-за грязной жидкости растет перегрев системы, изнашивается гидроблок, увеличивается нагрузка на всю систему. В самых худших случаях возможна полная поломка одной или нескольких лопастей на крыльчатке.

Разрушение сальников

Под воздействием горячей и загрязненной жидкости АТФ увеличивается нагрузка на резиновые (пластмассовые) сальники-уплотнители. Из-за этого страдает герметичность системы, и возможна утечка трансмиссионной жидкости.

Блокировка гидротрансформаторов

На старых коробках-автомат блокировка (сцепление), у которых управление им было механическое, непосредственно блокировка срабатывала реже, только на высших передачах. Поэтому ресурс таких коробок был выше, а интервал по замене трансмиссионной жидкости — больше.

На современных же машинах блокировка срабатывает, то есть, гидротрансформатор блокируется на всех передачах, а специальный клапан регулирует силу его прижатия. Так, при плавном разгоне блокировка включается частично, а при резком — она включается практически сразу. Делается это для снижения потребления топлива, а также для увеличения динамических характеристик машины.

Одна другая сторона медали в данном случае заключается в том, что в таком режиме работы значительно возрастает износ закладок блокировки. В том числе быстро изнашивается (загрязняется) трансмиссионная жидкость, в ней появляется много мусора. С увеличением пробега плавность блокировки падает, а при разгоне или при обычной езде машина начнет немного дергаться. Соответственно, масло в АКПП нужно менять примерно на 60 тысячах километров пробега, поскольку в зону риска попадает уже вся система автоматической трансмиссии.

Износ подшипников

В частности, опорных и промежуточных, между турбиной и насосом. При этом обычно слышится хруст или свист, издаваемый непосредственно упомянутыми подшипниками. Особенно хрустящие звуки слышны при наборе скорости, однако при выходе машины на стабильную скорость и нагрузку звуки обычно пропадают, если подшипники не изношены до критического состояния.

Потеря свойств трансмиссионной жидкости

Если жидкость ATF находится в системе трансмиссии уже давно, то она чернеет, густеет, в ее составе появляется много мусора, в частности, металлической крошки. Из-за этого страдает и гидротрансформатор. Особенно критична ситуация, когда жидкость не только теряет свои свойства, но и падает ее общий уровень (количество в системе). В таком режиме гидротрансформатор будет работать в критическом режиме, при критических температурах, что значительно снижает его общий ресурс.

Обрыв соединения с валом АКПП

Это критическая поломка, которая, правда, случается крайне редко. Заключается она в том, что происходит механический обрыв шлицевого соединения турбинного колеса с валом коробки-автомат. В этом случае движение автомобиля в принципе невозможно, поскольку от двигателя на АКПП крутящий момент не передается. Ремонтные работы заключаются в замене вала, восстановлении шлицевого соединения либо же полной замене гидротрансформатора в критических случаях.

Поломка обгонной муфты

Внешним признаком поломки обгонной муфты АКПП будет ухудшение динамических характеристик машины, то есть, она будет хуже разгоняться. Однако без дополнительной диагностики невозможно точно установить, что виновата в этом именно обгонная муфта.

Устройство гидротрансформатора

Гидротрансформатор состоит из корпуса, заполненного жидкостью для смазки и охлаждения, на котором вращаются кольца с лопастями. Жидкость для смазки всех подвижных деталей накачивается в корпус узла посредством помпы, которая также обеспечивает поддержание нужного давления. Нарушение герметичности конструкции ведет к потере рабочей жидкости, что и служит первопричиной поломки элементов механического вращения.

До того, как автомобиль совершенно откажется ехать, можно распознать признаки неисправности гидротрансформатора. Бортовые компьютеры и датчики полностью контролируют работу гидротрансформатора, отслеживают давление и скорость работы валов внутри него. Компьютерный блок управления контролирует работу гидротрансформатора и следит за оптимизацией его работы. Автоматическая система блока управления получает данные с датчиков, расположенных в трансформаторе, и при нарушении стабильного режима работы выводит соответствующее сообщение на бортовую панель. В случае поломки возможна тотальная блокировка работы трансформатора при изменении режима работы акпп и отключении двигателя.

Признаки неисправности гидротрансформаторов АКПП

Гидротрансформатор занимает лидирующие позиции по надежности среди различных узлов и деталей АКПП. Он полностью вырабатывает заявленный эксплуатационный срок. Однако, это не означает, что ГТР вечен. С помощью характерных симптомов опытные водители могут определить место возможных поломок в гидротрансформаторе и автоматической коробке передач.

Признаки неисправности гидротрансформатора:

1. Возникновение характерного звука (шуршащего, механического) при переключении скоростей. Этот малозаметный звук уходит, когда увеличиваются обороты, и машина ускоряется. Данный симптом указывает на деформации опорных игольчатых подшипников гидротрансформатора.
2. При громком стуке металла нужно проверить состояние лопастей и колеса гидротрансформатора в сборе.
3. Вибрации коробки передач на скорости 60 – 90 км/час (причина – неравномерное истирание фрикционов системы блокировки).
4. Загрязнение масла (запах гари, темный оттенок, густая консистенция).
5. Перегрев гидротрансформатора.
6. Засорение клапана гидроблока.
7. Снижение уровня трансмиссионного масла.
8. Проблемы с динамикой машины (обгонная муфта нуждается в замене).
9. Неожиданная остановка транспортного средства означает, что повреждены шлицы на турбинном колесе гидротрансформатора. При этом требуется установить новые шлицы или полностью менять деформированное колесо на новый механизм.
10. Глохнет двигатель при переходе на другую передачу. Здесь виновата управляющая автоматика.

Появившиеся признаки и неполадки в гидротрансформаторе АКПП игнорировать не рекомендуется. Если вовремя не заменить изношенный фрикцион блокировки, гидротрансформатор начнет чрезмерно перегреваться, выходной вал коробки передач – вибрировать, масляный насос преждевременно выйдет из строя. Соответственно, прекратится подача масла в гидроблок и к пакетам сцепления АКПП.

Если на остановке при работающем моторе остро ощущается запах оплавленного пластика, это свидетельствует о чрезмерном перегреве гидротрансформатора. Основная причина повышения температуры ГТР – снижение объема смазочного материала (эффект масляного голодания гидротрансформатора и автоматической коробки передач). Охлаждающая система автоматической коробки передач тоже часто отказывает в работе. Причина дефекта СО кроется в чрезмерной засоренности теплообменника гидротрансформатора. После замены масла и тщательного обследования системы охлаждения неприятный запах гидротрансформатора улетучится.

Ремонт гидротрансформатора

Покупка нового гидротрансформатора — достаточно дорогое удовольствие. Усложняется ситуация еще и тем, что зачастую на старые подержанные импортные автомобили достать подходящий «бублик» бывает непросто. Поэтому в большинстве случаев автовладельцы предпочитают ремонтировать гидротрансформаторы, тем более что этот узел вполне ремонтопригоден.

Цена самого простого ремонта начинается со значения около 4…5 тысяч российских рублей. Однако сюда нужно добавить стоимость демонтажа трансмиссии, выполнения дефектовки, а также цену новых заменяемых деталей. Как правило ремонт гидротрансформатора состоит из следующих работ:

• Демонтаж и разрезание. Корпус гидротрансформатора в большинстве случаев запаивается. Соответственно, чтобы добраться до его внутренностей, необходимо разрезать корпус.
• Промывка внутренних деталей. Для этого удаляется трансмиссионная жидкость и при помощи чистящих средств выполняется промывка лопастей, каналов и других деталей «бублика».
• Дефектовка. Один из самых ответственных процессов. Во время его выполнения производится проверка всех внутренних деталей гидротрансформатора. При выявлении поврежденных внутренностей принимается решение об их замене или ремонте.
• Замена частей. Как правило, при выполнении ремонтных работ все резиновые и пластмассовые уплотнения меняются на новые. Зачастую также меняются фрикционные накладки и гидроцилиндры. Естественно, что перечисленные запчасти нужно купить дополнительно.
• После выполнения ремонта корпус вновь собирается и запаивается.
• Выполняется балансировка гидротрансформатора. Она нужна для нормальной работы узла в дальнейшем.

При выполнении ремонта важен профессионализм его исполнителей. Дело в том, что гидротрансформатор работает с высокими оборотами и давлениями жидкости. Поэтому здесь очень важна точность настройки узла, поскольку малейшая несоосность или разбалансировка при значительных нагрузках может вновь вывести из строя гидротрансформатор и даже другие элементы автоматической трансмиссии, вплоть до самой АКПП.

Неисправности гидротрансформатора

АКПП с гидротрансформатором является надежным агрегатом, но иногда встречаются поломки как в планетарном узле, так и в бублике.

Симптомы неисправности гидравлического трансформатора:

• незначительное пробуксовывание при начале движения;
• вибрации и жужжание при движении транспортного средства;
• толчки при смене положения рычага селектора;
• механические шумы и стуки;
• снижение разгонных характеристик;
• запах расплавленной пластмассы;
• при выборе ступеней мотор глохнет;
• появление металлической стружки на щупе;
• снижение уровня трансмиссионной жидкости;
• шуршание в области бублика, которое может исчезнуть при начале движения.

Основные поломки гидротрансформатора:

1. Повышенный износ опорных или промежуточных подшипников. При работе автомобиля в холостом режиме появляется характерный незначительный механический шум, исчезающий по мере увеличения скорости движения транспорта. Устраняется заменой вышедших из строя деталей.
2. Вибрация, сначала появляющаяся при движении на высокой скорости, со временем увеличивающаяся и возникающая при всех режимах движения машины. Причиной этого является снижение свойств рабочей жидкости и загрязненность масляного фильтра. Лечится заменой старой трансмиссионной жидкости на новую качественную ATF жидкость, установкой нового фильтра.
3. Падение разгонных характеристик автомобиля. Происходит из-за высокого износа обгонной муфты, вызывающей прекращение функционирования статора бублика и невозможности повышения вращающего момента. Для устранения неисправности необходимо заменить поврежденную деталь.
4. При движении возникает сильный металлический стук и скрежет. Причиной такой поломки является разрушение лопастей насоса, турбины или статора. Данная неисправность устраняется заменой вышедших из строя составляющих или установкой нового гидротрансформатора.
5. Запах расплавленного пластика возникает из-за перегрева агрегата, причиной которого может стать снижение уровня рабочей жидкости, засоренность охлаждающей системы коробки. Для устранения последствий перегрева необходимо заменить поврежденные пластиковые компоненты, прочистить систему охлаждения АКПП и полностью обновить трансмиссионную жидкость.
6. Появление мелкой металлической стружки на щупе указывает в большинстве случаев на высокий износ торцевой шайбы. Эта неисправность устраняется путем установки новой детали, взамен поврежденной, и обновлением рабочей жидкости для удаления стружки.
7. Машина глохнет при изменении режима функционирования АКПП или смене положения селектора. Причиной этого являются сбои в работе электроники, приводящие к блокировке бублика. Для устранения данной неисправности необходима профессиональная диагностика блока управления АКПП, при необходимости замена вышедших из строя электронных проборов.
8. Прекращение движения транспортного средства. Происходит из-за отсутствия передачи вращающего момента от мотора к АКПП вследствие срезания шлиц на центростремительной турбине. В редких случаях подобная неисправность возникает при сбоях в электронном управлении. Проблема устраняется восстановлением шлиц (при возможности — это осуществить) или установкой нового гидравлического трансформатора.
9. Уменьшение уровня рабочей жидкости. Причиной этого является нарушение герметичности корпуса (течи в районе сальников и уплотнителей). Устраняется заделыванием места протекания, заменой протекающих компонентов или установкой нового бублика.

При появлении любого из вышеперечисленных симптомов необходимо срочно обратиться на станцию техобслуживания для проведения диагностических процедур и осуществления ремонта узла или его замены. Своевременный ремонт гидротрансформатора позволит избежать возникновения дальнейших поломок и существенно сократит затраты на ремонт АКПП.

Признаки неисправности

Популярная причина выхода из строя гидротрансформатора и поступления в ремонт— перегрузка от агрессивных разгонов и перегрева. Первыми страдают фрикционы. Они истираются в пыль и горят от недостатка масла, что приводит к вибрациям и толчкам в момент подключения блокировки.

Сильные нагрузки испытывает и обгонная муфта реактора. Истираются шлицы алюминиевого корпуса из-за чего калёная обойма срывается в скольжение. Алюминиевую пыль от стирания корпуса можно увидеть в поддоне при смене масла. Неисправность муфты проявляется во время включения R или D, если мотор сильно напрягается или глохнет.

Ощутимые пинки или вибрации на понижающей передаче могут указывать на недостаток давления под поршнем, необходимое для полного сжатия фрикционов. Причина: разбитое посадочное место первичного вала. Усиливается во время ремонта.

Загрязнение масла на старом Мерседесе через 30 000 км после замены указывает, что пора менять стиль вождения или блокировку гидротрансформатора. Без специального оборудования определить внутреннее состояние бублика не получится. Для ремонта понадобятся разные станки и опытный мастер, который не забудет проверить все слабые места в агрегате Мерседес.

Вопросы и ответы по теме

Вопрос: Как выбрать скорость срыва гидротрансформатора, подходящую для конкретного применения?

Ответ: Заявленная скорость срыва должна быть как минимум на 500 об/мин выше, чем начало диапазона мощности распределительного вала. Все распределительные валы вторичного рынка поставляются с кулачковой картой, где указывается диапазон оборотов.

Если, к примеру, распределительный вал поддерживает диапазон 1500–6500 об/мин, нужно выбрать крутящий момент с минимальным числом оборотов 2000 об/мин.

Для автомобиля городского назначения целесообразно выбрать скорость срыва преобразователя, меньше оборотов двигателя при скорости езды 100 км/час.

Такой подход предотвратит чрезмерное накопление тепла. Исключением является трансмиссия / гидротрансформатор с блокировкой.

Определение «пробуксовки вспышки»

Вопрос: Чем объяснить разницу между терминами «пробуксовка вспышки» («Flash Stall») и «пробуксовка педального тормоза» («Foot-Brake Stall»)?

Для справки: «Пробуксовка вспышки» («Flash Stall»)  — это максимальное число оборотов двигателя с автоматической коробкой передач при начальном рабочем диапазоне АКПП и полностью остановленном кардане.

Для справки: «Пробуксовка педального тормоза» («Foot-Brake Stall») — это число оборотов двигателя, достаточное для перевешивания тормозного (стояночного) усилия и начала движения автомобиля вперёд.

Ответ: Из двух измерений останова гидротрансформатора наиболее точным является первый — «пробуксовка вспышки». «Пробуксовка педального тормоза» зависит от большого количества параметров:

• типа тормозной системы,
• дисковой или барабанной конструкции тормоза,
• регулировки тормозной системы,
• отношения колец и шестерён и т.д.

Всё эти переменные более резко влияют на стояночный тормоз, на характеристики холостого хода двигателя, на установку кулачка вала под низкий крутящий момент для автоматической коробки передач (АКПП).

Определить «Flash Stall» можно следующим способом:

В режиме холостого хода с низкими оборотами включить полный газ

Когда автомобиль начнёт движение вперёд, обратить внимание на показания тахометра. Эти показания и есть «Пробуксовка вспышки» («Flash Stall»)

Двигатель должен иметь высокую чувствительность к холостому ходу. В противном случае, может потребоваться регулировка фаз газораспределения и / или регулировка карбюратора.

Термин «блокирующий» гидротрансформатор

Вопрос: Что означает термин «блокирующий» преобразователь крутящего момента?

Ответ: Термин относится к устройству, содержащему внутренний блокирующий поршень или подобное устройство. Применяемые трансмиссии:

• AOD,
• AODE,
• TH350C,
• 2004R,
• 4L60 (700R4),
• 4L60E,
• 4R70W,
• 4L80E  и другие,

используют именно такую технологию устранения пробуксовки для увеличения экономии топлива. Более старые трансмиссии, типа: TH400, TH350, C6, C4 и другие, не включают методы блокировки.

Единственный способ повысить эффективность использования топлива в гидротрансформаторах такого типа:

• изменить зазоры,
• перенаправить углы рёбер,
• снизить фактическую скорость срыва.

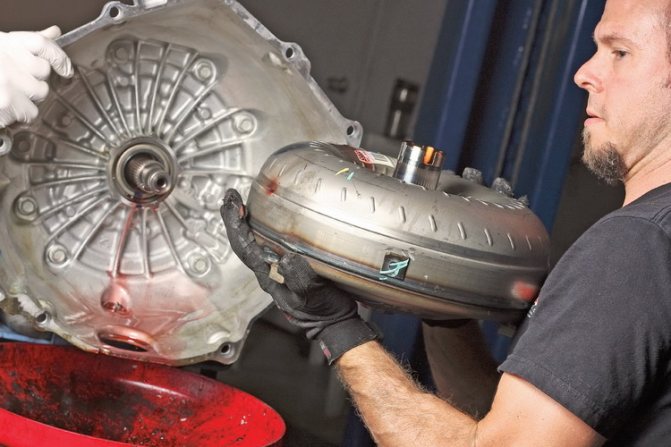

Особенности установки нового устройства

Вопрос: Нужно ли менять переднее уплотнение и втулку коробки передач перед установкой нового преобразователя?

Ответ: Да, как правило, нужно. Следует осмотреть старый гидротрансформатор на предмет повреждения ступицы насоса коробки передач. Если обнаружится какой-либо износ ступицы, необходимо заменить уплотнение и втулку. Если же износ не обнаружен, возможно, достаточно обойтись заменой уплотнения.

Вопрос: Какой зазор соблюдать между гидротрансформатором и гибкой пластиной, прежде чем тянуть конструкцию вперёд и крепить к пластине?

Ответ: Между гидротрансформатором и гибкой пластиной должен оставаться зазор 3-5 мм перед тем, как начинать подтягивать преобразователь вперёд и крепить к пластине.

При помощи информации: JEGS

Ремонт гидротрансформатора АКПП

Многие мне задавали вопрос, а с чего начинается и как происходит ремонт бублика коробки передач. Сейчас я вам поведаю этапы ремонта бублика в сервис-центре.

1. Начинается все с прогрева автоматической коробки передач.
2. Транспортное средство подымается на подъемнике. Так проще ее снять с машины.
3. Сливается масло, затем отсоединяются провода и другие элементы, которые соединяют АКПП с мотором и электронным блоком управления, если последний находится снаружи.
4. Механик с напарником снимают автомат и несут на рабочий стол.
5. На рабочем столе откручивают болты поддона и убирают его на промывку.
6. Снимается фильтрующее устройство.
7. АКПП разбирается и снимается гидротрансформатор.
8. Устанавливается на специальный стенд, где разрезается по шву.
9. Детали моются и очищаются.
10. Затем опытный механик проводит дефектовку элементов.
11. Неисправные комплектующие выкидывают, а новые ставят вместо сломанных.
12. Меняют фрикционы и уплотнители в бублике АКПП, даже если они целые.
13. Собирают и заваривают шов. Заливают масло внутрь бублика АКПП.
14. Тестируют на биение, удержание давления и герметичности.
15. Устанавливают на АКПП и балансируют.

Если его нельзя отремонтировать, то бублик заменяют новым.

Как продлить жизнь гидромуфте автоматической КПП

Чтобы продлить срок эксплуатации гидромеханического трансформатора, нужно соблюдать следующие рекомендации:

• регулярно проверять цвет и прозрачность масла в АКПП и проводить замену ATF и фильтров не реже чем 1 раз на 40-60 тыс. км пробега;
• заливать жидкость, рекомендованную производителем автомобиля;
• менять уплотнители и сальники при каждом капитальном ремонте и переборе трансформатора, обязательно заменить все прокладки при пробеге более 150 тыс. км без ремонта;
• избегать резкого набора и сброса скорости, при агрессивной езде чаще менять расходники и масло;
• после запуска двигателя поочередно включить все передачи и режимы, удерживая тормоз и задержавшись на каждой по 2-3 секунды;
• избегать буксировки и в положении ведомой машины (при выключенном моторе), и в положении ведущей;
• при низких температурах прогревать машину не менее 10 минут на холостом ходу, в теплое время года — 2-3 минуты (трансмиссия и гидромуфта прогреваются отдельно, при включенном двигателе).

Срок службы АКПП с гидротрансформатором при своевременной замене масла и фильтров может составить более 300 тыс. км. При пробеге более 150 тыс. км в большинстве случаев требуется ремонт или замена основных деталей устройства — корпуса, муфт, турбины и др.

При неосторожной эксплуатации или наличии дефектов в конструкции капитальный ремонт может понадобиться существенно раньше

Признаки неисправности гидротрансформатора АКПП

Основные симптомы поломки гидротрансформатора АКПП следующие:

• при включении передач слышен механический шум, который под нагрузкой исчезает: неисправность гидротрансформатора АКПП и упорных подшипников;
• на скорости от 60 км/ч до 90 ощущается вибрация, вызванная неисправным механизмом блокировки: такие поломки гидротрансформатора АКПП обычно обусловлены тем, что продукты износа забивают масляный фильтр;
• плохая динамика разгона ТС, которая сигнализирует о выходе из строя обгонной муфты.

Теперь вы знаете, как проверить гидротрансформатор АКПП, проблемы с функционированием которого могут значительно ухудшить комфорт и безопасность управления автомобилем.
