Замена лампы ближнего света на Ладе Ларгус

После того как вы вынули лампу, можно приступить к ее замене:

• держите новую лампу за цоколь;
• для того чтобы не прикасаться к стеклянной колбе голыми руками, наденьте перчатки. Почему нельзя трогать колбу? Потому что следы жира могут привести к скорому перегоранию. Если вам нужно ее протереть, не используйте ткани из микроволокна;
• зафиксируйте цоколь пружинным фиксатором;
• наденьте на контакты колодку, а после установите заглушку на место.

На этом все. Лампу вы поменяли, и, как видите, этот процесс прост.

Когда заменяете одну лампу, сразу же замените и вторую. Вы избежите непредвиденного перегорания и обеспечите одинаковое свечение.

Алгоритм регулировки фар

Для настройки фар Лада Ларгус можно либо обратиться в сервисный центр, либо сделать это самостоятельно. Главная особенность такой процедуры в том, что не имеет значения модель автотранспорта, его модификация и комплектация. Регулировка проводится одинаково как на новых автомобилях, так и на авто с пробегом.

Фиксация данных

Данный этап – диагностический, прежде чем приступить к нему, необходимо подготовить инструменты, установить на штатное место запасное колесо, заправить полный бак. После этого автомобиль устанавливается на ровную горизонтальную поверхность. От того, насколько плоскость ровная, будет зависеть точность показателей функционирования головной оптики. Дополнительно машина должна быть заведена и работать на холостом ходу. Авто следует зафиксировать стояночным тормозом.

Схема регулировки фар

Важно поставить транспортное средство перед ровной стенкой, за неимением таковой подойдёт лист фанеры. Стенка в высоту должна составлять не менее двух метров, а расстояние от любой фары до стены – от 2,8 до 3,2 м. На место водителя укладывается подходящий груз, соответствующий весу до 80 кг

После этого измеряется расстояние от одной фары до другой, высота до земли, и вычисляется средняя величина. Все замеры переносятся с помощью мела или других средств на стенку: так проецируется центр и край свечения

На место водителя укладывается подходящий груз, соответствующий весу до 80 кг. После этого измеряется расстояние от одной фары до другой, высота до земли, и вычисляется средняя величина. Все замеры переносятся с помощью мела или других средств на стенку: так проецируется центр и край свечения.

Процедура настройки

Перед регулировкой рекомендуется покачать кузов, сняв тем самым колебания, в том числе и с амортизаторов. Регулятор корректора выставляется в положении «на одного человека». Включается ближний свет, изучается возможное отклонение светового пучка каждой фары. Под капотом расположены специальные винты, с помощью которых настраивается направление светового потока вверх-вниз и влево-вправо. Ими же выравнивается выход световых пучков. Нужно добиться, чтобы они соответствовали точкам, нанесенным на стенке в вертикальной и горизонтальной плоскости.

Проверка регулировки

Регулировка считается завершенной, если лучи света с каждой фары в точности совпадают с проекциями на стенке. Для закрепления проводится пробный заезд и повторная проверка. Главное в настройке — чтобы световые лучи не ослепляли водителей встречных машин. Но даже после точной регулировки работы фар освещение может быть плохим, и тому есть несколько причин.

Помутнение стекла, из-за чего свет становится недостаточным. Решением этой проблемы станет замена блок-фары или полировка стекла. Для этого можно воспользоваться шлифовальной машинкой и специальной пастой для полировки.

На качество освещения могут влиять особенности фары, например, мощность установленных в ней ламп. Для решения этой проблемы многие прибегают к использованию ксенонового освещения, которое при минимальной мощности дает внушительный световой поток.Нарушением правильного преломления света может стать и трещина на стекле рассеивателя. В таких случаях ремонт нецелесообразен, требуется полная замена элемента.

Как установить противотуманные фары?

Перед началом процедуры по установке комплекта противотуманных фар в бампер Лада Ларгус выполняем ряд подготовительных манипуляций, связанных с предварительной проверкой правильности подключения проводов и работоспособности изделий, а также запасаемся потребным инструментом, набор которого весьма прост.

Монтажная процедура несложна, поэтому смело приступаем к ее реализации.

Открываем капот и обесточиваем сеть путем снятия клемм с АКБ. Теперь можно снимать передний бампер, что позволит корректно установить и подключить противотуманные фары, а также закрепить проводку. Откручиваем снизу винты, которыми этот элемент удерживается на кузове LADA Largus. То же проделываем с болтами под капотом и саморезами в колесных арках

Повышенное внимание адресуем двум, спрятавшимся в углах бампера болтам, поскольку без их «капитуляции» он не поддастся съему, ведь его не «отпустят на волю» крылья. Чтобы победить эти крепежные компоненты воспользуемся отверткой. Во время манипуляции аккуратно отводим подкрылок, чтобы не мешал нашим действиям

Съем бампера выполняем аккуратно, потянув его строго вперед (по ходу движения). Далее, удобно расположив кузовное изделие, выполняем демонтаж заглушек. На внутренней поверхности бампера отцепляем фиксирующие компоненты, после чего заглушки легко извлекаются. Помещаем в ниши бампера новые ПТФ и приступаем к их надежному креплению. Это выполняем посредством винтов, которыми прикручиваем светотехнические устройства к кузовному элементу. Теперь по внутренней полости бампера прокладываем проводку и фиксируем ее с помощью скотча и стягивающих хомутиков. Делаем это на обеих сторонах кузовного элемента. Минусовые провода скрепляем с кузовом, который выступает в качестве «массы» автомобиля Лада Ларгус. Устанавливаем бампер и фиксируем его указанным перечнем крепежа, действуя в обратном порядке. Далее потребуется вывести концевые участки проводов ПТФ в подкапотную зону. При прокладке также применяем скрепляющие стяжки. Перемещаемся в салон и выбираем место для крепления заранее приобретенной кнопки включения ПТФ. Саму кнопку можно врезать в понравившийся участок панели, что будет более эстетично в сравнении с фиксацией ее на поверхности салонного элемента. Концы проводки, прикрепленные к выводам кнопки, направляем к монтажному блоку с реле и предохранителями. Вспомнив о кабельных концах ПТФ, подводим их также в район дислокации блока, который располагается по левый бок от рулевой колонки. Действуем по положениям инструкции, прилагаемой к комплекту оптики. Выполняем все коммутационные манипуляции, соединяя провода, как обозначено в схеме инструкции. В завершении проверяем работоспособность новых световых устройств и при потребности регулируем корректность направления светового пучка

Во время манипуляции аккуратно отводим подкрылок, чтобы не мешал нашим действиям. Съем бампера выполняем аккуратно, потянув его строго вперед (по ходу движения). Далее, удобно расположив кузовное изделие, выполняем демонтаж заглушек. На внутренней поверхности бампера отцепляем фиксирующие компоненты, после чего заглушки легко извлекаются. Помещаем в ниши бампера новые ПТФ и приступаем к их надежному креплению. Это выполняем посредством винтов, которыми прикручиваем светотехнические устройства к кузовному элементу. Теперь по внутренней полости бампера прокладываем проводку и фиксируем ее с помощью скотча и стягивающих хомутиков. Делаем это на обеих сторонах кузовного элемента. Минусовые провода скрепляем с кузовом, который выступает в качестве «массы» автомобиля Лада Ларгус. Устанавливаем бампер и фиксируем его указанным перечнем крепежа, действуя в обратном порядке. Далее потребуется вывести концевые участки проводов ПТФ в подкапотную зону. При прокладке также применяем скрепляющие стяжки. Перемещаемся в салон и выбираем место для крепления заранее приобретенной кнопки включения ПТФ. Саму кнопку можно врезать в понравившийся участок панели, что будет более эстетично в сравнении с фиксацией ее на поверхности салонного элемента. Концы проводки, прикрепленные к выводам кнопки, направляем к монтажному блоку с реле и предохранителями. Вспомнив о кабельных концах ПТФ, подводим их также в район дислокации блока, который располагается по левый бок от рулевой колонки. Действуем по положениям инструкции, прилагаемой к комплекту оптики. Выполняем все коммутационные манипуляции, соединяя провода, как обозначено в схеме инструкции. В завершении проверяем работоспособность новых световых устройств и при потребности регулируем корректность направления светового пучка.

Регулировка фар

Автовладельцы знают, что процедура регулировки фар Ларгуса своими руками – не самый быстрый и простой процесс. Но она крайне важна, так как от правильности настройки света зависит безопасность тех, кто находится в салоне. О том, что возникла необходимость регулировки освещения головной оптики, могут свидетельствовать сигналы встречных машин: они будут мигать дальним светом, сообщая о том, что вы их ослепляете.

Прежде чем браться за настройку, нужно удостовериться в ее необходимости. Правильный свет обеспечивается следующими условиями:

• исправное состояние амортизаторов;
• оптимальный размер шин и давление в них;
• равномерное распределение нагрузки на разные участки кузова.

При отклонении этих критериев угол свечения будет неправильным. Если же вышеописанных проблем не выявлено, то можно смело переходить к регулированию света.

Замена фары

Теперь давайте посмотрим, как снять фару на Лада Ларгус, если вам понадобилось её заменить или отремонтировать:

• Для начала снимите колесо с той стороны, где собираетесь менять фонарь.
• Отверните винты крепления и снимите подкрылок.
• Отсоедините провода.
• Снимите колодку.
• Поворачивая, снимите патроны габарита и поворотника.
• Откройте капот, снимите крышку фонаря и выньте колодку.
• Отключите и снимите тросик гидрокорректора.

Снимаем блок гидрокорректора на фаре Лада Гранта

• Снимите передний бампер, чтобы получить доступ к креплениям фонаря.
• Отверните три болта – для этого используйте головку «на десять».
• Снимите фару и на её место установите новую.
• Сборку осуществите в обратном порядке.

Установка новой фары на Ларгус

Как выбрать осветительный элемент

Ассортимент ламп для установки в автомобильные фары очень обширен. Однако, имеется два фактора, существенно ограничивающих возможности выбора:

• конструкция блок-фары, не позволяющая применять любые понравившиеся варианты;
• требования правил, прямо запрещающие установку любых элементов, отличающихся от тех, которые были изначально использованы производителем.

В автомобиле Лада Ларгус функции ближнего и дальнего света выполняет одна двухнитевая галогеновая лампа. Это удобно, так как позволяет сэкономить пространство под капотом и уменьшить габариты блок-фары. Одна вольфрамовая нить выдает пучок света большей яркости, направленный преимущественно по горизонтали (дальний свет), а вторая создает луч с углом раскрытия 30°, из которых 10° направлены выше горизонтали, а остальные 20° — ниже нее.

Возможность уменьшить размер блок-фар оборачивается необходимостью менять лампочку при выходе из строя любой нити, даже если втора работает вполне устойчиво. Кроме этого, всегда приходится менять обе лампы, левую и правую, поскольку для качественной подсветки нужен комплект из двух подобранных по характеристикам светильников.

Цоколь ламп Лада Ларгус

Дальний и ближний свет реализован с помощью одной лампочки с цоколем h4. Помимо этого для разных позиций использованы следующие типы цоколя:

Кроме того, имеется бесцокольная лампочка C3W, освещающая регулятор печки.

Таблица применяемых ламп в Ладе Ларгус

Рассмотрим, какие лампы устанавливаются для световой сигнализации на Ларгус. Передние лампы:

Передние лампы	Тип	Мощность, Вт
Ближний/дальний свет	H4	60/55
Передний поворот	PY21W	21
Габариты	W5W	5
Противотуманные фары	Н11	55
Боковые габариты	WY5W	5

Задние лампы	Тип	Мощность, Вт
Указатели поворота	PY21W	21
Габариты и сигнал торможения	P21/5W	21/5
Противотуманный свет	P21W	21
Задний ход	P21W	21
Дополнительный стоп-сигнал	P21W	21
Лампа освещения номерного знака	W5W	5
Освещение багажника	W5W	5

Освещение салона и служебная подсветка:

Назначение лампы	Тип	Мощность, Вт
Плафон освещения салона	W5W	5
Индивидуальное освещение	W5W	5
Фонарь вещевого ящика	W5W	5
Подсветка прикуривателя	W1.2W	1,2
Подсветка блока вентиляции, кондиционирования и отопления	W1.2W	1,2
Подсветка выключателя аварийной сигнализации	W1.2W	1,2

Лучшие лампы н4 для Ларгуса

Для установки в дальний/ближний свет Лады Ларгус необходимы галогеновые светильники H4, предусмотренные оптикой блок-фар. Наиболее популярные модели:

• Philips X-treme Vision. Яркие лампы, дающие холодный белый свет. Это удобно в хорошую погоду, но в туман или снегопад эффективность освещения резко снижается;
• Philips LongLife EcoVision. Недорогие модели, обладающие увеличенным временем работы;
• Osram Original Line. Всепогодная конструкция с расширенной зоной покрытия;
• Bosch Pure Light. Обладают ярким светом и увеличенным сроком службы.

Читать дальше: Форд эскорт тюнинг своими руками

По свидетельствам пользователей, оптимальный вариант — Bosch Pure Light, самые дешевые и яркие конструкции. Philips X-treme Vision — слишком дорогие и нередко быстро выходят из строя, кроме того, модели vision 130 слишком часто подделываются недобросовестными производителями из стран Юго-Восточной Азии. Изделия фирмы Osram представляют собой средний вариант по характеристикам и длительности службы, но при покупке надо внимательно следить за напряжением питания — многие модели рассчитаны на 24 В.

Как установить противотуманные фары (ПТФ) на Лада Веста

 03 февраль 2018  Лада.Онлайн    106 836

Завод-изготовитель ставит на Весту противотуманные фары только в «люкс» комплектации. Аналогичная ситуация и с другими моделями АвтоВАЗа, поэтому их самостоятельная установка является одной из популярных доработок. А вы знаете, что поставить ПТФ на Весту не так легко, как на других современных автомобилях Лада?

Про штатный комплект противотуманных фар

Решили установить ПТФ своими руками и хотите сохранить гарантию? На данный момент единственным таким способом является частичное переоборудование Весты до более высокой комплектации, для этого потребуются купить:

261500097R (аналог FCR220029)	Противотуманная фара	3 000 (за 2 шт)
8450006983	Жгут проводов передний в сборе	13 000
8450006277	Кронштейн противотуманной фары левый	260
8450006276	Кронштейн противотуманной фары правый	260
8450006924	Модуль подрулевых переключателей	6 800
231A08052R	Блок кузовной электроники дополнительный	3 380
8450030715	Жгут проводов панели приборов	22 100

Стоит отметить, что в эту стоимость не входит работа по снятию/установки деталей. Если вы располагаете суммой 60-70 тыс. рублей, то можете обращаться с вопросом установки ПТФ к официальному дилеру.

проблема заключается в том, что схемы электрооборудования современных автомобилей (в том числе и Весты) отличаются от тех, что использовались на более ранних моделях (например, на Гранте, Калине или Приоре). Штатное управление ПТФ на Весте реализовано через подрулевый переключатель, который не имеет фиксированных положений на их включение. Кроме этого, сигнал о включении ПТФ от рычага идет не напрямую к фарам, а поступает сначала на дополнительный блок кузовной электроники EMM, который есть только в комплектации «люкс». А индикация о включении противотуманных фар в комбинации приборов работает по сигналу CAN шины.

Поэтому самым простым и дешевым способом установить ПТФ на Весту с минимальным вмешательством в электронику машины будет использование отдельной схемы для их подключения, с использованием отдельной кнопки управления. Об этом более детально рассказывается далее.

Установка ПТФ

Из таблицы выше потребуется:

1. Противотуманные фары;
2. Вставки в бампер для крепления ПТФ;
3. Дополнительная кнопка;
4. Реле 4-х контактное (артикул 98.3747);
5. Предохранитель на 16 А;
6. Провода и пластиковая гофра (около 5 метров).

Снимаем передний бампер и вырезаем отверстия в заглушках бампера, используя коронку 76 мм или острый канцелярский нож. ПТФ закрепляем на пластиковых накладках (кронштейнах) при помощи саморезов (например, винтами для металлочерепицы).

В салоне устанавливаем дополнительную кнопку для ПТФ. Это может быть обычная кнопка ПТФ от ВАЗ 2114, либо штатная нефиксируемая кнопка на центральной консоли (можно купить готовый блок с кнопками).

Подключение ПТФ

Проводку от правой противотуманной фары прокладываем внутри металлического короба (см. фото). Из моторного отсека в салон проводку пускаем через штатное отверстие в районе педалей.

Универсальная схема. Нагрузочное питание на реле (+12В) берем с аккумулятора (болт М6), используя предохранитель. Управляющий плюс для кнопки берем из монтажного блока от предохранителя габаритных огней (F6 или F7), либо постоянный плюс от прикуривателя (F41). Реле размещаем в салоне или под капотом, по желанию. Таким образом, вмешательства в электрику Весты будет минимальным.

Как на Lada Vesta Luxe (идею подал rychagov42). Потребуется подрулевый переключатель от Renault с фиксированным включением ПТФ (артикул 8201167981). Его схема позволяет включить ПТФ при работающих габаритах. Чтобы ПТФ включались только при ближнем свете (как в штатном исполнении Lada Vesta Luxe) следует перепаять черный провод на другую клемму (см. фото). Далее подключаем управляющий провод от реле к 12-му контакту подрулевого переключателя (на разьеме надо потянуть белую часть и отщелкнуть). В результате ПТФ будут работать, когда работают габариты.

С использованием импульсного реле. Есть еще один вариант управления передними ПТФ — с использованием штатного подрулевого переключателя комплектаций Стандарт и Комфорт и импульсного реле 375.3787. Всё подключается в монтажном блоке салона, не нужно ничего разбирать или сверлить (автор MiheyA).

 Показать / Скрыть текст

Логика управление ПТФ следующая:

кратковременный (

Вывод

Получить дополнительную полезную информацию по озвученной теме можно из видео в этой статье.

Заметка о том, какие лампы освещения установлены в передних фарах Ларгуса; какие из них ближнего/дальнего света, а какие отвечают за габаритные огни. Как самостоятельно поменять лампы. Сколько стоят оригиналы и аналоги в Ярославле

Доброго времени суток будущие и начинающие господа Ларгусоводы!

На Ларгусе часто перегорают лампы ближнего/дальнего света и передних габаритов. По крайней мере я за 70 тысяч поменял уже по пять раз с каждой стороны.

На моей машине были установлены следующие лампы освещения:

1. Ближний/дальний свет: галогенные, фирмы Osram H4 12v 60/55w. (арт.64193). Цена от 109 руб.

Аналогов много. Вот некоторые из них:

370 руб. General Electric (34454)

117 руб. Valeo (032007)

2. Передние габариты: галогенная безцокольная 12V Osram (арт.2825). Цена от 17 руб.

26 руб. Lynx (L12805)

9 руб. Fortluft (2825)

3. Задние габариты: двухконтактная с нитью накаливания, цоколь BAY15D. Маяк 12V P21/5W.

от 56 руб. Fortluft (7528)

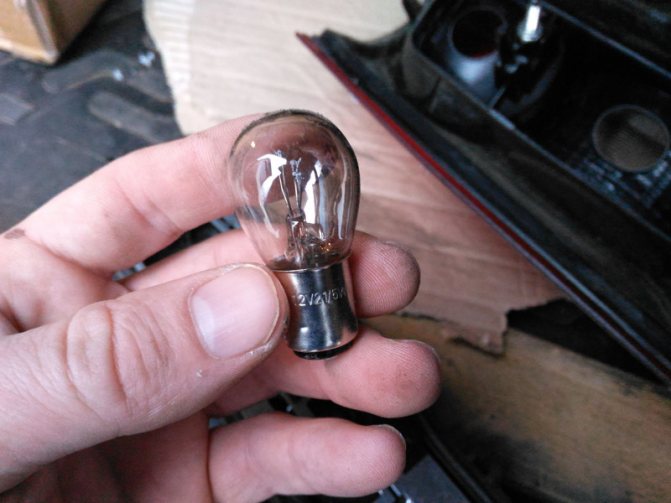

Перегорают реже. Менял всего один раз в правом фонаре. Вот так она выглядит:

Как заменить лампы в передних фарах

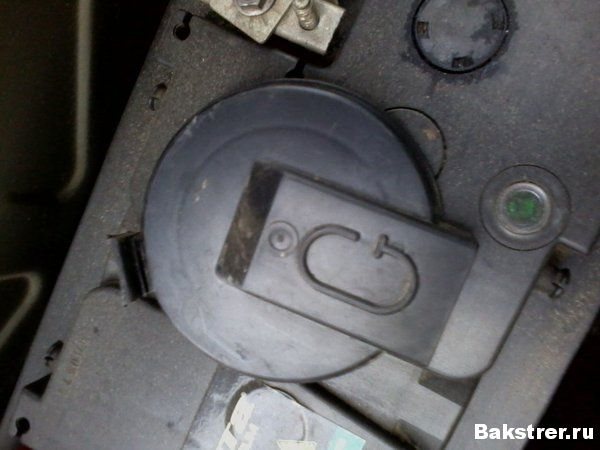

1. Вначале снимается защитный кожух. Он немного проворачивается, затем отжимается небольшая защелка.

2. Вынимается колодка с проводами.

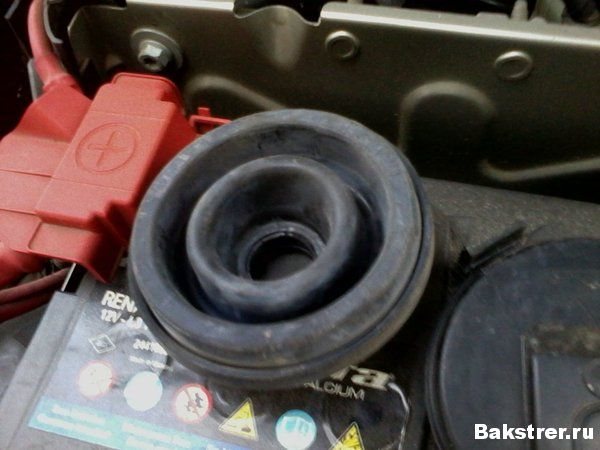

3. Снимается резиновая защитная втулка.

4. Лампа прижата П — образным фиксатором. Его нужно отвести в сторону и назад.

5. Вынимаем лампу. Запомните ее ориентацию. Два зубца снизу, один вверху. А если посмотреть на нее со стороны фары, то надпись (маркировка) будет сверху.

6. Устанавливаем новую лампу. Голыми руками ее брать не следует, так как на колбе остаются жирные следы от пор и лампа быстрее выйдет из строя. Это относится ко всем галогенкам. Лучше держать за цоколь или использовать ткань из микроволокна.

7. Сборка осуществляется в обратном порядке. Сначала прижимной фиксатор, затем резиновая втулка и в конце верхняя крышка.

Как заменить передние габариты

Действий здесь немного. Главное добраться до патрона и провернуть его на 90 градусов. Неудобнее всего менять со стороны аккумулятора. Мало места. Если рука большая, то лучше его снять.

Таким образом, порядок действий такой:

• Нащупали патрон
• Провернули его и вынули
• Извлекли лампу
• Устанавливать в патрон новую лампу лучше в перчатках
• Затем патрон вставляем обратно в фару и проворачиваем его на 90 градусов

Основные выводы

Замена ламп ближнего света на Ладе Ларгус производится по обычной для большинства автомобилей методике. Никаких особых предварительных действий не требуется, кроме временного демонтажа АКБ, не позволяющей получить доступ к левой фаре. Выбирая светильник на замену, следует внимательно изучать его параметры и подбирать модели с наиболее удачными характеристиками для данного региона или условий эксплуатации. Оптимальным вариантом станут модели производства известных фирм, погоня за низкой ценой не оправдает ожиданий и может обернуться лишними расходами.

Именно из соображений безопасности водителей и пешеходов Правилами дорожного движения и Техническим регламентом о безопасности колесных транспортных средств запрещена эксплуатация автомобилей с внешними световыми приборами, не соответствующими требованиям конструкции данного транспортного средства.

Ведь, с одной стороны, необходимо, чтобы автомобиль был хорошо виден на дороге, а с другой – опасно ослепить других водителей или пешеходов слишком ярким или неправильно настроенным светом фар. Работающие стоп-сигналы позволят держать безопасную дистанцию двигающимся за вами водителям. Таких нюансов множество, и каждый может сберечь не только средства и нервы, но часто и здоровье.

Лампы, применяемые в автомобиле Lada Largus

Наименование Обозначение по ЕЭК Мощность, Вт Позиция на фото Блок-фара

лампа дальнего/ближнего света Н4 60/55 1 лампа переднего указателя поворота PY21W 21 5 лампа габаритного света W5W 5 7 Лампа противотуманной фары Н11 55 2 Лампа бокового указателя поворота WY5W 5 6 Задний фонарь

лампа указателя поворота PY21W 21 5 лампа сигнала торможения и габаритного света P21/5W 21/5 3 лампа противотуманного cвета P21W 21 4 лампа света заднего хода P21W 21 4 Лампа дополнительного сигнала торможения Р21W 21 4 Лампа фонаря освещения номерного знака W5W 5 7 Лампа плафона освещения багажника W5W 5 7 Лампа плафона освещения салона W5W 5 7 Лампа индивидуального освещения W5W 5 7 Лампа плафона освещения вещевого ящика W5W 5 7 Лампа подсветки выключателя аварийной сигнализации и прикуривателя W1,2W 1,2 8 Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием W1,2W 1,2 9

На отечественном рынке Лада Ларгус появилась не так давно. Выпуск ее начался более 15 лет назад. Она стала прототипом Dacia Logan MCV. Экстерьер автомобиля от своего предшественника мало чем отличается, лишь логотипом, который установлен на радиаторной решетке.

Главное ее достоинство заключается в стойкой подвеске. Благодаря этому LADA Largus стала настоящей находкой для российских дорог

Она уверенно держится на скользкой поверхности, что важно в зимнее время года. Машина тяжеловата на ходу и недостаточно хороша в управлении. Выход из строя осветительных приборов – частая проблема для данной модели

Она не относится к разряду сложных, но требует незамедлительного устранения. Даже незначительное ухудшение качества светового потока является поводом для замены лампы

Выход из строя осветительных приборов – частая проблема для данной модели. Она не относится к разряду сложных, но требует незамедлительного устранения. Даже незначительное ухудшение качества светового потока является поводом для замены лампы.

Какую лампу выбрать? Первый вопрос, возникающий у владельцев автомобиля

Выбор на рынке автоаксесуаров огромен, а на какие характеристики стоит обращать внимание, не все знают. Поможет в решении этой проблемы наша таблица. Она содержит детальную информацию относительно того, какая лампа для какого узла подходит в Ладе Ларгус

Если работа выполняется самостоятельно, то обязательно просмотрите видео замены лампы ближнего света. В нем наглядно показаны все особенности и тонкости процесса

Она содержит детальную информацию относительно того, какая лампа для какого узла подходит в Ладе Ларгус. Если работа выполняется самостоятельно, то обязательно просмотрите видео замены лампы ближнего света. В нем наглядно показаны все особенности и тонкости процесса.
