Радиатор алюминиевый как запаять: пошаговая инструкция и рекомендации

Что нужно для пайки алюминия

Пайка металла – это один из способов создать неразъемное соединение при помощи легкоплавкого материала, роль которого в данном процессе – связующая. Главной проблемой при пайке алюминия является то, что он обладает свойством очень быстро подвергаться окислению, находясь на открытом воздухе. Проще говоря, этот материал имеет очень низкую температуру плавления, поэтому для его пайке используются другие материалы, нежели для других металлов.

Для пайки алюминия используют специальный припой, изготовленный из висмута. Виды данного припоя имеют соответствующие названия – ПОСВ-33, а также ПОСВ-55. Кроме того, вам понадобится специальный порошок, который имеет следующий состав:

• хлористый литий и калий – 23 и 56 процентов соответственно.
• сернокислотный натрий – не более 4%.
• обычная соль – ровно 7%.
• криолит – не более 10%.

Помимо специальных составов, вам понадобится паяльник.

Как быстро устранить течь

Для начала нужно определить местоположение протечки. Сделать это можно несколькими способами:

1. Внимательно и детально осматриваем магистраль, по которой осуществляется движение жидкости. На месте протечки будет присутствовать мокрое пятно. Такой способ не всегда даёт положительный результат, например, в случае с микротрещинами.
2. Компрессор позволяет быстро найти все проблемные места, которые будут нуждаться в ремонте. На радиаторе закрываются все выходы, оставляется только один, система заполняется водой и подаётся воздух через компрессор. Давления в 1 атмосферу будет достаточно. В местах с каплями воды как раз и течёт радиатор охлаждения. Этот способ не требует демонтажа неисправной детали, что ценится многими водителями.
3. Если потёк радиатор в машине, а мокрых пятен на его конструкции нет и компрессора под рукой также не имеется, то его нужно демонтировать. Конструкция помещается в ёмкость с водой, лучше всего подходит ванна, и подаётся воздух. На месте появления пузырьков как раз и присутствуют проблемы.

Нередко протечки возникают просто в дороге, вдали от дома и даже любого населённого пункта. Продолжать движение не стоит, это опасно для автомобиля и водителя. Мы расскажем, как можно отремонтировать радиатор автомобиля своими руками при помощи подручных средств.

1. Кусок старой автомобильной камеры и хомут позволят на время закрыть течь и доехать до ближайшего населённого пункта или автомобильного магазина. Резиной закрываем место протечки, а хомутом обжимаем её.
2. Плоскогубцы уж точно имеются в дорожном наборе у любого водителя. Они нужны для заглушки повреждённой трубки. Таких трубок должно быть не более 5, в противном случае, охлаждение будет существенно снижено и система не будет справляться с возложенной на неё задачей.
3. Герметик — это очень полезное средство, которое может выручить в самый неожиданный момент. Герметики бывают разные и принцип их использования может существенно отличаться. Инструкция по применению всегда указывается на упаковке. Изучаем её и действуем в соответствии с рекомендациями производителя.

В случае алюминия

При повреждении алюминиевых радиаторов, ремонт будет несколько сложнее. Проблема заключается в том, что алюминий качественно спаять очень сложно. На поверхности материалов очень быстро образуется оксидная пленка, которая препятствует прилипанию припоя. В последнее время радиаторы, целиком изготовленные из алюминия, не применяют, а используют конструкции выполненные наборным способом из алюминиевых трубок, впрессованных в корпуса пластмассовых бачков.

Если же всё-таки возникла необходимость пайки алюминия, можно воспользоваться специально приготовленным для этого флюсом. Он представляет собой канифоль, в которую при застывании добавлены металлические опилки. Пользоваться таким флюсом надо быстро и умело. Можно купить специальный флюс для алюминия и подходящий припой, например, кастолин. Флюсовый состав наносят на предварительно разогретую поврежденную поверхность и после этого расплавляют паяльником.

Осуществляя поступательные движения, жалом зачищают алюминиевую поверхность. При этом металлические стружки и опилки, находящиеся в составе флюса, действуют как абразив, снимая загрязнение и оксидную пленку. Канифоль при этом сразу же покрывает очищенное место, не допуская к нему кислород. Далее пайка происходит так же, как и в случае с деталями из меди.

Ремонтируем медный радиатор

Чтобы запаять радиатор охлаждения двигателя , изготовленный из меди, вам понадобятся следующие средства и инструменты:

• мощный паяльник или газовая горелка;
• припой;
• флюс для пайки;
• пассатижи;
• наждачная бумага.

Для начала радиатор необходимо просушить, особенно если вы его проверяли путем погружения в воду. Далее место повреждения следует тщательно зачистить шкуркой. Если на нем расположены ламели, их нужно локально удалить. После этого место пайки обрабатывается флюсом и снова просушивается.

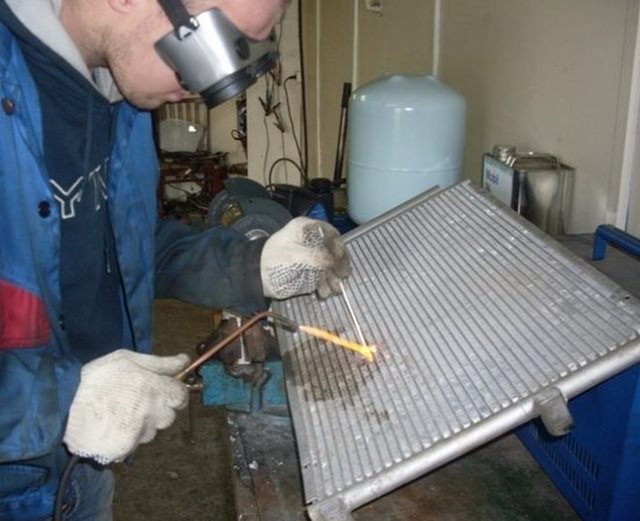

Запаять радиатор охлаждения можно как газовой горелкой, так и паяльником. В первом случае припой накладывается на место и прогревается горелкой, пока не расплавится и не заполнит трещину. Используя в качестве нагревательного инструмента паяльник, позаботьтесь, чтобы он обладал достаточной мощностью.

В случае если припой не пристает к поверхности или отстает, необходимо повторить процесс зачистки и обработки флюсом. Проверить отремонтированный радиатор можно способом, который был описан выше.

Выполнение пайки радиатора в домашних условиях

Пайка радиаторов системы охлаждения является классическим методом ремонта. Она применялась еще в начале прошлого века. В то время радиаторы изготавливались из меди или ее сплавов (обычно латунь). Технология пайки в то время была отработана. Медный чайник могли отремонтировать в любом городе. Процесс пайки выполняется при температуре плавления используемого припоя. Для выполнения пайки требуются следующие материалы и инструменты:

• мощный паяльник на 220 Вольт (лучше использовать молоткового типа мощностью 250 или 200 Ватт, при отсутствии – минимум на 100 Ватт);
• наждачная бумага средней зернистости;
• активный флюс;
• припой оловянно-свинцовый ПОС-60 или ПОС -40;
• растворитель для очистки поверхности.

Перед началом ремонта радиатор демонтируют, далее его следует промыть, можно проточной водой.

Предварительно ремонтируемую поверхность радиатора очищают от посторонних загрязнений. Далее в случае необходимости для обеспечения доступа к месту пайки аккуратно удаляют охлаждающие ребра. Затем производят чистовую зачистку при помощи наждачной бумаги.

Паяльник (если он новый) предварительно залуживают. Для этого на его разогретое до рабочей температуры жало наносят активный флюс, далее на жало паяльника расплавляют припой. В случае отсутствия активного флюса можно использовать таблетку аспирина. При этом желательно не вдыхать «термоядерные» испарения от таблетки.

Далее активный флюс наносят на зачищенное место. После этого на жало паяльника наносят большую каплю припоя и производят процесс пайки. Он требует наличия небольшого опыта. Возможно, потребуется время, чтобы выполнить качественную пайку.

Использование холодной сварки и клея

Клей для алюминия

Когда требуется исправить мелкое повреждение или заделать небольшой скол на поверхности детали, лучше всего воспользоваться клеящим составом, называемым «холодная сварка». Он представляет собой особую смесь, обладающую высокой степенью пластичности, и изготавливаемую на основе эпоксидной смолы – полимера с неповторимыми прочностными показателями. Кроме того, в состав «холодной сварки» входят различные наполнители (сера и пластификаторы), еще более повышающие этот показатель.

Чаще всего она выпускается в виде двух пластичных брусков, внешне напоминающих детский пластилин. Перед употреблением они одновременно разминаются пальцами рук, в результате чего получается нужная смесь из двух компонентов. Чтобы заклеить поврежденное место, достаточно отделить небольшой кусочек размятой массы и нанести его на заранее подготовленную поверхность.

Почему трудно устранять дефекты у алюминия

Алюминий — третий по распространенности химический элемент на нашей планете и сочетает в себе массу великолепных качеств: прочность и хорошую теплопроводность при очень малой массе. Он незаменим тогда, когда требуется изготовить изделие большой площади с интенсивной теплопередачей.

Однако при всех своих неоспоримых достоинствах, у алюминия есть большой минус — он трудно поддаётся ремонту. Поэтому пайка алюминиевого радиатора автомобиля или отопительной системы превращается в большую проблему.

Дело в том, что этот металл относится к химически активным. Высокую стойкость к коррозии обеспечивает прочная оксидная плёнка, предохраняющая алюминий от атмосферного воздействия.

Именно эта плёнка и нарушает процесс пайки. Чтобы добиться соединения металла с металлом, нужно его нагреть. При этом обязательно образуется слой оксидов, который воспрепятствует контакту. Задача мастера, когда встаёт вопрос как запаять алюминиевый радиатор, разорвать этот круг.

Кстати, в случае с медью действует тот же принцип. Медные изделия ценятся именно из-за своей стойкости к ржавчине, но уникальная способность к самозащите от коррозии оборачивается проблемой при ремонте.

Готовим флюс

Чтобы отремонтировать теплообменник своими руками, следует позаботиться о хорошем флюсовом составе. Готовят флюс незадолго до пайки прохудившегося радиатора, поскольку со временем состав разлагается и теряет свои свойства. На две доли измельченной канифоли нужно взять одну долю стальных опилок, полученных с помощью напильника.

Состав нужно высыпать в огнестойкую тару, перемешать и нагреть горелкой. Далее еще раз перемешать и охладить.

Для максимально прочного шва

Есть еще один рецепт флюса, который в обиходе называют «плавень». С его помощью можно добиться особой прочности шва. Для создания флюса потребуются следующие ингредиенты:

• KCl : 56%;
• LiCl : 23%;
• криолит: 10%;
• NaCl: 7%;
• Na2SO4: 4%.

Все составные части следует измельчить и тщательно перемешать. Хранить состав нужно в защищенном от света месте в плотно закрытой емкости.

Принцип и технологические особенности процесса пайки

Отличие пайки алюминия заключается в особенностях его химических свойств. При взаимодействии с кислородом на поверхности металла возникает оксидная термоустойчивая пленка. Поэтому при пайке алюминия используются ряд дополнительных операций по удалению оксидной пленки. Удаление пленки способствует прочному соединению припоя с поврежденной поверхностью.

Перед тем, как запаять медный или алюминиевый радиатор, очищают внутреннюю поверхность устройства от накипи. С помощью металлической щетки удаляют загрязнения с его наружной поверхности.

Очистка радиатора от накипи

Для удаления накипи используют специальные чистящие средства. В домашних условиях используют раствор лимонной либо уксусной кислоты. Чистящий раствор готовят из расчета на 500 мл воды 1-2 столовые ложки кислоты.

Для очистки от накипи чистящий раствор заливают в радиатор. После нескольких минут ожидания устройство встряхивают и удаляют раствор. При необходимости процедуру повторяют несколько раз.

Для повышения чистящего эффекта решетку снаружи подогревают с помощью газовой горелки.

Очистка радиатора от грязи

Для удаления загрязнений с наружной поверхности используют металлическую щетку. Загрязнения от нефтепродуктов удаляют с помощью специальных чистящих средств.

После очистки радиатор ополаскивают чистой водой и тщательно высушивают на открытом воздухе. При работе в помещении используют обдувку установки струей горячего воздуха.

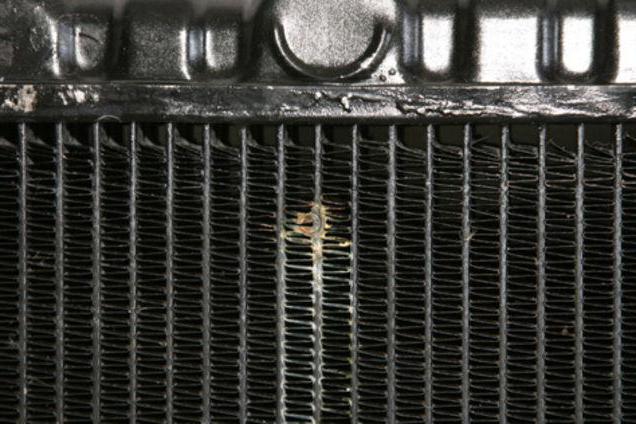

Оценка масштабов повреждения радиатора

Сам радиатор принято устанавливать в подкапотное пространство, а точнее в его переднюю часть. Именно так удается создать эффект обдува встречным потоком воздуха во время движения транспортного средства. Недостатком теплообменника авто является хрупкость. Часто это устройство называют самой уязвимой частью любого автомобиля.

Даже если произойдет самый незначительный удар, вероятность механического повреждения рассматриваемой запчасти достаточно высока. Особенно часто ломаются теплообменники, бачки для воды которых произведены из пластика. Поэтому принимая решение, как отремонтировать радиатор, нужно ориентироваться в первую очередь на свои возможности. Внимательно изучите все представленные выше способы и постарайтесь сориентироваться в том, какой метод будет самым удобным и простым с практической точки зрения.

Также важно предварительно оценить масштабы повреждения. Если оно достаточно сильное, рекомендуется ориентироваться на прямую спайку

Так можно разобраться с действительно большими трещинами, которые невозможно устранить обыкновенным клеем. Если трещина не самая большая – вполне подойдет замазка по типу холодной сварки. Клей же станет оптимальным решением для восстановления небольших трещинок.

Если не уверены в том, что знаете, как заклеить систему охлаждения авто, лучше ориентируйтесь на ремонт системы в автосервисе. К тому же, на проведение механиком восстановительных работ не придется тратить слишком много денег, ведь сам процесс сложным не считается.

Это интересно: Необычное применение клеевого пистолета — что можно сделать из термоклея

Меры безопасности

Ремонтируя радиатор автомобиля, стоит быть крайне осторожным и соблюдать определенные меры безопасности. Сам теплообменник в обязательном порядке должен быть отсоединен. Слейте всю жидкость в полном объеме.

Если ранее не имели опыта работы с паяльником, лучше доверить данную задачу профессионалам. При этом следует как минимум потренироваться на менее важных поверхностях и деталях авто.

В работе с холодной сваркой или клеем важно пользоваться перчатками, чтобы не повредить руки. К тому же, обязательно ориентируйтесь на инструкции по применению клея

Так можно не только добиться идеального эффекта от ремонта, но и защитить руки от вредного воздействия клеящих составов.

Выводы

Итак, следуя рекомендациям и советам в статье определить чем заклеить автомобильный радиатор не составит особого труда. При этом главное соблюдать некоторые меры безопасности и выбрать оптимальный вариант ремонта. Если не уверены в том, что сможете самостоятельно справиться с такой задачей – лучше не рискуйте и обратитесь за помощью к квалифицированным автомеханикам.

Остаются какие-либо вопросы? В таком случае советуем посмотреть видео как отремонтировать радиатор автомобиля в домашних условиях. Желаем удачи в вашем начинании!

Устройство агрегата

Стоит отметить то, что использование охлаждающих радиаторов практикуется не только в автомобилях. Эти важные устройства используются также и в самых разных приборах.

Та же система отопления в машине тоже имеет свой радиатор. Есть радиатор и для кондиционера.

Все они выполняют похожие функции и, несмотря на некоторые конструктивные сходства, имеют множество различий, как по своей работе, так и по исполнению.

В автомобиле такой агрегат в обязательном порядке состоит из набора алюминиевых трубок, к которым особым образом прикреплены в большом количестве тоненькие пластинки, которые способствуют увеличению коэффициента теплоотдачи трубок.

Основное предназначение алюминиевых трубок в этом случае — это обеспечение протекания охлаждающей жидкости, нагретой до определенной температуры.

Протекая таким образом по трубкам, жидкость избавляется от излишнего тепла, которое уходит в атмосферу. Для более эффективного охлаждения радиатор постоянно обдувается специальным вентилятором.

ВАЖНО ЗНАТЬ: Технология сварки алюминия полуавтоматом

Несмотря на то, что это охлаждающее устройство устроено достаточно просто и состоит из небольшого набора элементов, важность его в работе двигателя переоценить трудно. Как и любой другой агрегат, автомобильный радиатор имеет свойство периодически выходить из строя и причин тому может быть множество

Как и любой другой агрегат, автомобильный радиатор имеет свойство периодически выходить из строя и причин тому может быть множество.

Достаточно часто устройство начинает плохо функционировать ввиду того, что произошло внутреннее засорение медных патрубков или сердцевины.

Кроме этого, очень часто радиатор ломается вследствие самых разных механических неисправностей, к которым можно отнести появление микротрещин в поверхности патрубков, а также в местах их крепления к основанию.

Это может стать результатом плохой пайки, а может носить и другой характер. В случае если причиной неисправности агрегата стало засорение, то справиться с проблемой поможет промывка.

При возникновении неисправностей механического характера, решать проблему придется путем проведения определенных ремонтных работ.

Механические неисправности можно ликвидировать при помощи специального клея, некоторых химических составов, однако чаще всего это делают при помощи пайки.

Пайка универсальных радиаторов автомобиля или кондиционера проводится своими руками достаточно просто, при этом потребуется минимум материалов и инструмента.

На видео ниже показано, как выполнить пайку радиатора кондиционера самостоятельно.

Видео:

https://youtube.com/watch?v=MmsForPPAQg

Как быстро устранить течь

Для начала нужно определить местоположение протечки. Сделать это можно несколькими способами:

1. Внимательно и детально осматриваем магистраль, по которой осуществляется движение жидкости. На месте протечки будет присутствовать мокрое пятно. Такой способ не всегда даёт положительный результат, например, в случае с микротрещинами.
2. Компрессор позволяет быстро найти все проблемные места, которые будут нуждаться в ремонте. На радиаторе закрываются все выходы, оставляется только один, система заполняется водой и подаётся воздух через компрессор. Давления в 1 атмосферу будет достаточно. В местах с каплями воды как раз и течёт радиатор охлаждения. Этот способ не требует демонтажа неисправной детали, что ценится многими водителями.
3. Если потёк радиатор в машине, а мокрых пятен на его конструкции нет и компрессора под рукой также не имеется, то его нужно демонтировать. Конструкция помещается в ёмкость с водой, лучше всего подходит ванна, и подаётся воздух. На месте появления пузырьков как раз и присутствуют проблемы.

Нередко протечки возникают просто в дороге, вдали от дома и даже любого населённого пункта. Продолжать движение не стоит, это опасно для автомобиля и водителя. Мы расскажем, как можно отремонтировать радиатор автомобиля своими руками при помощи подручных средств.

1. Кусок старой автомобильной камеры и хомут позволят на время закрыть течь и доехать до ближайшего населённого пункта или автомобильного магазина. Резиной закрываем место протечки, а хомутом обжимаем её.
2. Плоскогубцы уж точно имеются в дорожном наборе у любого водителя. Они нужны для заглушки повреждённой трубки. Таких трубок должно быть не более 5, в противном случае, охлаждение будет существенно снижено и система не будет справляться с возложенной на неё задачей.
3. Герметик — это очень полезное средство, которое может выручить в самый неожиданный момент. Герметики бывают разные и принцип их использования может существенно отличаться. Инструкция по применению всегда указывается на упаковке. Изучаем её и действуем в соответствии с рекомендациями производителя.

Ремонт медных радиаторов

Не всегда повреждённый элемент подлежит замене на новую деталь. Часто пайку радиатора охлаждения двигателя можно произвести своими руками. Никакое сложное оборудование для этого не потребуется.

Достаточно иметь довольно мощный паяльник, оловянно-свинцовый припой ПОС-60 или ЗИЛ-2 (для латуни можно использовать ПОС-40) и флюс (канифоль, разбавленная спиртом).

Электрический прибор вряд ли подойдёт для того, чтобы паять трубки или припаивать латунные патрубки к бачкам радиатора. Чаще всего используют устройства, которые нагреваются в печи или в пламени паяльной лампы. Способ пайки таким паяльником своеобразен:

• детали, которые необходимо спаивать, предварительно нужно зачистить и нагреть феном, паяльной лампой или на печи;
• горячая деталь должна быть хорошенько обработана флюсом для устранения с ее поверхности оксидных пленок;
• припой к месту шва доставляют не на жале паяльника, а прямо подачей оловянного прутка;
• разогретым паяльником его распределяют по месту спайки.

Если течь обнаружена в одной из охлаждающих трубок, можно использовать для устранения неисправности газовую горелку. Чтобы подобраться к поврежденному месту и произвести работу качественно, нужно аккуратно удалить пластинки оребрения. Сделать это можно, применив специальную абразивную насадку к портативной дрели. Сразу можно и очистить поврежденное место.

Нагревая трубку горелкой, необходимо охватывать как можно большую площадь, чтобы обеспечить достаточную температуру для наложения шва и при этом не перегреть медную трубку. Припой в виде прутка или паяльной проволоки вводится в зону пайки, когда деталь будет разогрета до нужной температуры и обработана флюсом.

Пайка радиаторов кондиционера автомобиля осуществляется аналогично, с той лишь разницей, что нужно стравливать хладагент из системы, соблюдая меры предосторожности. Вообще работы по ремонту трубок и радиаторов лучше доверить специалистам, если нет опыта в пайке

Причины разрушения автомобильного радиатора

В процессе работы элементы системы охлаждения могут получить различные повреждения. Различают следующие причины появления повреждений:

1. механические;
2. химические;
3. термические.

Механические причины вызваны действием на решетку ударов при ДТП, попадания дорожных камней, наездов на различные препятствия.

Химические неисправности вызваны воздействием коррозийных процессов на внутренней и наружной поверхностях радиатора.

Неисправности термического характера возникают в результате образования накипи на внутренних стенках устройства.

В результате протечек происходит частичная или полная потеря охлаждающей жидкости. Уменьшение количества охлаждающей жидкости приводит к перегреву агрегатов и высокой вероятности выхода двигателя из строя.

Для предотвращения нарушений в работе системы охлаждения применяется пайка радиаторов.

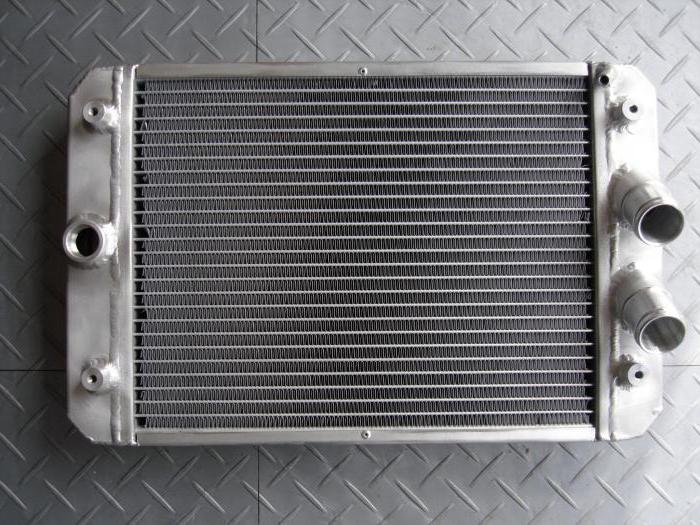

О некоторых особенностях алюминия

Для изготовления автомобильных теплообменников этот металл был выбран неслучайно. Дело в том, что алюминий и большинство его сплавов имеют оксидную пленку, образующую природный барьер, защищающий от коррозии. Эта пленка обладает высокой температурной и химической устойчивостью. Она активно противостоит обычным флюсам и препятствует нанесению припоя. Разрушить ее можно лишь при помощи механической обработки поверхности и специальных смесей. Именно поэтому сложно восстановить радиатор алюминиевый. Как запаять и, самое главное, как подготовить его к этой процедуре, мы поговорим немного позже, а сейчас давайте рассмотрим основные причины, по которым чаще всего теплообменник выходит из строя.

С чего начать

Ремонт теплообменника начинаем с того, что сливаем охлаждающую жидкость и снимаем устройство с автомобиля. Далее его необходимо промыть чистой проточной водой и высушить. Если повреждения радиатора видимые, и вы уверены, что за их исключением устройство целое, можно приступать к подготовке проблемной зоны к ремонту. Но если точное месторасположение пробоины (трещины) неизвестно или известно примерно, перед тем как запаять алюминиевый радиатор, потребуется более детальная проверка.

Для ее осуществления нам потребуется большая емкость с водой (можно использовать ванну), компрессор или насос. Метод поиска места повреждения аналогичен тому, при помощи которого ищут место прокола шины. Только здесь нам потребуется закрыть крышку устройства, а также все патрубки, кроме одного (самого тонкого). Погружаем устройство в воду и подаем в него воздух при помощи компрессора или насоса. Выходящие пузырьки воздуха укажут на точное расположение места повреждения.

Чем можно запаять алюминиевый радиатор?

Как мы уже выяснили, без флюсов обойтись не получится, но они делятся на несколько видов, каждый из которых обладает своими характеристиками. При работе с батареями из алюминия зачастую используются железно-канифольные флюсы или специальные плавни, состоящие из множества ингредиентов. Рассмотрим процесс приготовления каждой из этих смесей!

1. Железно-канифольный флюс получают путем расплавления канифоли и добавления в нее железных опилок при тщательном помешивании. Для выполнения данной операции потребуется специальная емкость – тигель, который нагревают с помощью плиты или паяльной лампы. На 1 часть опилок приходится 2 части канифоли.
2. Плавень на 56% состоит из хлористого калия, 23% — хлористого лития, 10% — криолита, 7% — соли и 4% — сернокислого натрия. Предварительно каждый ингредиент превращают в порошок с помощью ступки, а затем все смешивают до получения однородной смеси. Полученное вещество отличается высокой гигроскопичностью, поэтому хранить его следует подальше от влаги в стеклянном сосуде.

Компоненты для создания различных видов флюсов можно приобрести в специализированных магазинах, занимающихся реализацией химических реактивов.

Внутренний ремонт радиатора химическим средством

Большинство специалистов не рекомендуют прибегать к данному способу. Тем не менее, когда нужно срочно ехать, а антифриз течет по асфальту, выбора особо и не остается.

Кстати, метод сработает только с незначительными трещинами. Если в радиаторе торчит камень, то все дела придется отменить.

Учитывая, что все химические средства работают по принципу давно проверенного дедовского способа, то будет проще обратиться к первоисточнику.

Еще в советские времена, когда китайская химическая промышленность не обращала внимания на проблемы автолюбителей, приходил на помощь горчичный порошок. Он засыпается в горловину (при включенном двигателе). Так как жидкость в радиаторе горячая, он разбухает и заполняет трещину.

Если горчица не внушает доверия, в автомагазине можно купить специальное для этих целей средство.

Называются они по-разному: порошковый восстановитель, герметик для радиатора и т.п. Но, как уже говорилось, лучше использовать другие способы, потому что, как и где осядет порошок точно не предсказать, а забить несколько трубок он может с легкостью.
