Как пользоваться раздаткой на ниве, устройство коробки

Как пользоваться раздаткой на ниве

Раздатка на Шеви Нива в нормальном  рабочем положении- это блокировка дифференциала, первый рычаг межосевого,  должен быть разблокирован и  находится в крайнем переднем положении, повышенная передача находится в крайнем заднем положении.

Какой привод у Нивы — трансмиссия  распределяет полный привод на все четыре колеса, у всех моделей Нива.

Как включить полный привод на ниве

В нормальном рабочем положении  органы управления раздаточной коробки  от себя удалены, в таком положении работает полный привод. Передняя ручка от себя, задняя наоборот к себе. Блокировка вперед-это пониженная повышенная.

Пониженную передачу нужно включать на стоячем автомобиле, потому если двигаться можно поломать зубья, запороть что-то, не стоит этого делать. При преодолении сложных участков, нужно выжать сцепление, включить рычаг кпп пониженную «на себя».Рычаг кпп передач Нива работает плавно.Сама коробка передач Нива не должна шуметь. Должно все включаться без усилий, без заеданий.

Проверка блокировки

Нужно вывести любой из колес и включить блокировку на себя, включить передачу и тронуться с места. Если машина не тронулась, блокировка значит не работает. Могут быть поломки. Блокировку можно включать как на стоячем автомобиле, так и в движении. На стоячем может включиться, а может не включиться, в зависимости от того как расположены зубья на дифференциале. Они могут быть немного смещены. Если не включается, надо проехать на автомобиле пару метров вперед или назад.

Включаем пониженную передачу, заводим машину, включаем первую и поехали. Когда едем отпускаем немного  педаль газа тянем ручку блокировки на себя, загорелась индикаторная лампа. При нагрузке, если едите в натяг она не выключится. При небольшой перегазовке  пониженная передача  включается и также спокойно выключается.

При разгоне  из нейтрального  положения не включить  пониженную передачу, т.к. она начнет хрустеть до полной остановки. Остановились, включили пониженную, если требуется и поехали дальше. Чтобы включить повышенную  при движении ручку вниз и до конца.

Кто виноват и что делать?

Думаю что первый вопрос риторический )))  Но попытаемся ответить хотя бы «почему именно так». Я по образованию и работе инженер-механик, технология производства находится на среднем уровне, поэтому я обратился за консультацией к технологу военного завода. Как надо: заготовка делается прессом, проводится черновая обработка с припусками, делается термичка, деталь обрабатывается вчистовую по «основным и посадочным» размерам. Как сделано: удален последний этап. После термообработки деталь коробится и не «выводится» вчистовую. Либо ставится при финишной обработке на цилиндрическую оправку, чего делать нельзя. Так как при данной конструкции, все центруется на шлицах.

Ответ на второй вопрос. Мы закупаем на заводе ящик, где лежат завернутые в масляную бумагу, 100 «полуфабрикатов» фланцев, тащим их на токарный станок, настраиваем «доводочную приспособу» и доводим до ума всю партию.

Описание возможных проблем с раздаткой

В процессе работы транспортных средств повышенной проходимости детали и узлы раздатки постепенно приходят в негодность, вследствие износа. Чаще всего случаются следующие перебои в работе механизма:

• Не включается передний мост.
• Перегревается раздатка.
• Утечки и повышенный расход масла раздатки.
• Несанкционированное отключение переднего моста.

Замена масла в раздатке Нива 2121

Для обеспечения работоспособности транспортного средства необходимо своевременно производить техническое обслуживание. замена масла входит в обязательный перечень работ по ТО машины. Для смены расходного материала в раздатке Нива 2121 потребуется трансмиссионное масло в объеме 0,8 – 1,5 литров.

Периодичность замены смазочной жидкости равна 45 000 км пройденного пути. Первая процедура проводится спустя 60 000 км, а далее – в соответствии с установленным графиком.

Порядок замены масла в раздатке внедорожника Нива:

• прогреть автомобильные системы и механизмы, для этого нужно завести мотор и проехаться на небольшое расстояние;
• установить машину на эстакаду или над специальной смотровой ямой;
• очистить заливную и сливную пробки раздатки от грязи и пыли;
• подставить под слив емкость для сбора отработанного материала;
• открутить пробки и слить жидкость;
• удалить металлические фрагменты, стружку, осколки и прочие элементы износа;
• завинтить пробку;
• залить в промывочную жидкость (около одного литра);
• запустить мотор;
• прогнать рычаг по передачам раздатки с небольшими задержками;
• выключить двигатель;
• слить промывочный состав;
• заправить раздатку новым маслом;
• проверить уровень масла  ;
• при необходимости добавить нужное количество.

Для раздатки внедорожника Нива 2121 чаще всего используются трансмиссионные масла известных брендов Mobil, ТНК, Castrol класса GL-4.

Ряд передач на понижение

Часто можно столкнуться с заблуждением следующего типа: переключение задней ручки может повысить мощностные характеристики мотора. Но это неправда. Она служит для того, чтобы сменить передаточное число между мотором и колесами. При увеличении его увеличатся тяговые усилия на колесах. В раздаточном механизме существует также понижающий редуктор.

Вот его работу и можно контролировать посредством задней ручки. При переключении рычага назад мы будем иметь передаточное число в виде 2,135 – это и есть пониженная передача. Включение такой передачи на понижение рекомендуется производить только тогда, когда машина стоит, и выжато сцепление. Несмотря на то, что руководство такого ограничения не содержит, новичкам и неопытным водителям «Нив» не рекомендуется производить переключение во время движения, так как раздаточный механизм «Нивы» не снабжен синхронизатором.

• Повышает проходимость автомобиля на низких оборотах. Понижение «раздатки» Нива при помощи данного комплекта дает прирост к крутящему моменту 46%, что способствует высокой проходимости автомобиля на пересеченном рельефе и заболоченной местности, где двигатель Нивы со штатным понижением в РК на малых оборотах работает «внатяг».
• Увеличивает срок службы узлов автомобиля. Снижение порога минимальной скорости способствует уменьшению нагрузки на двигатель, элементы сцепления и узлы трансмиссии, что продлевает срок эксплуатации вашего автомобиля.
• Надежность и долговечность. Шестерня пониженной передачи и детали промвала обрабатываются на высокоточных зубошевинговальных станках. Благодаря этому детали имеют улучшенную геометрию, надежное зубчатое зацепление относительно штатных шестерён Нива и имеют увеличенный ресурс.
• Простота установки. Установка комплекта понижения не требует проведения трудоемких сварочных работ. Подготовка раздаточной коробки к установке ограничивается минимальной доработкой с помощью угловой шлифовальной машины. Установка может быть осуществлена как в автомастерской, так и самостоятельно, в гараже, при соблюдении требований, изложенных в инструкции по установке.
• В комплект входит новый, доработанный нами корпус дифференциала. При установке аналогичных решений требуется доработка корпуса дифференциала. Мы же сделали это за вас: выполненный с жесткими допусками и доработанный корпус дифференциала входит в комплект понижения Нива 3,15.
• Корректность показаний спидометра. В отличие от аналогичных решений наших конкурентов, при установке в РК Нива шестерен понижения ИЖ-ТЕХНО показания спидометра остаются неизменными, поскольку передаточное отношение в паре «промвал-колесо дифференциала» остается прежним.
• Установка понижающего комплекта не влияет на прямую передачу.

Устранение вибрации с помощью дополнительных крепежей

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

1. Сальник; 2. Упорное кольцо переднего подшипника ведущего вала; 3. Крышка переднего подшипника; 4. Передний подшипник ведущего вала; 5. Передняя крышка раздаточной коробки; 6. Шестерня высшей передачи; 7. Ступица муфты включения передач; 8. Муфта включения передач; 9. Шестерня низшей передачи; 10.

Картер раздаточной коробки; 11. Задний подшипник ведущего вала; 12. Ведущий вал; 13. Задняя крышка раздаточной коробки; 14. Промежуточный вал; 15. Задний подшипник промежуточного вала; 16. Задний подшипник корпуса дифференциала; 17. Установочное кольцо подшипника вала привода заднего моста; 18. Подшипник вала привода заднего моста; 19.

Стопорное кольцо подшипника корпуса дифференциала; 31. Муфта блокировки дифференциала; 32. Вал привода переднего моста; 33. Картер привода переднего моста; 34. Стопорное кольцо подшипника вала привода переднего моста; 35. Пружинная шайба подшипника дифференциала; 36. Передний подшипник корпуса дифференциала; 37.

Ведомая шестерня привода спидометра; 38. Корпус привода спидометра; 39. Передний подшипник промежуточного вала; 40. Коробка передач; 41. Эластичная муфта; 42. Шарнир равных угловых скоростей; 43. Раздаточная коробка; 44. Регулировочные прокладки; 45. Кронштейн подвески раздаточной коробки; 46. Кронштейн задней подвески двигателя.

I. Включена высшая передача; II. Включена низшая передача; III. Включена низшая передача, дифференциал блокирован.

Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.

• плохо закреплены карданные валы;
• не отбалансированы колеса;
• есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
• вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

• раскрутилось крепление установочных опор раздатки;
• порвалась резина на самих опорах РК.

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

• демонтируем в салоне переднее сиденье пассажира;
• снимаем облицовку тоннеля пола;
• в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
• снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
• крепим на корпусе РК кронштейн новой опоры;
• устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
• совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
• с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

• оставляем машину на нейтральной передаче;
• отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
• демонтируем кронштейн крепления глушителя;
• снимаем траверс КПП;
• поддомкрачиваем раздатку, снимаем боковые крепления РК;
• места посадки подрамника к кузову обрабатываем мовилем;
• насаживаем подрамник на шпильки коробки передач;
• размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
• затягиваем все крепления, кроме самих опор раздатки;
• производим центровку РК;
• окончательно затягиваем опоры раздаточной коробки.

Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

Устройство раздатки Нивы 2121

В состав раздаточной коробки внедорожника Нива входят:

• валы – ведущий, промежуточный, привода заднего, переднего мостов;
• дифференциальный механизм;
• муфта переключения передач.

Два зубчатых колеса, жестко расположенные на ведущей оси раздатки, предназначены для включения повышенной или пониженной передач. При изготовлении ведущего вала, производится специальная термообработка в местах, где предполагается наибольшая нагрузка от работающих шестерен. Это необходимо для обеспечения достаточной прочности вала, с целью исключить возможные дефекты при эксплуатации автомобиля в экстремальных условиях.

Конструкцией шестерен раздаточной коробки предусмотрены прямые и косые зубья, расположенные в два ряда. Косые зубья колес находятся в постоянном зацеплении с соответствующими шестернями, плотно сидящими на промежуточном валу. Прямые – соединены с муфтой переключения режимов. Муфта имеет три рабочих положения: среднее – нейтральное и соединение с одной из двух шестерен на ведущей оси.

Устранение предпосылок

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах.

• плохо закреплены карданные валы;
• не отбалансированы колеса;
• есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
• вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

• раскрутилось крепление установочных опор раздатки;
• порвалась резина на самих опорах РК.

• демонтируем в салоне переднее сиденье пассажира;
• снимаем облицовку тоннеля пола;
• в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
• снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
• крепим на корпусе РК кронштейн новой опоры;
• устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
• совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
• с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

https://www.youtube.com/watch?v=ytpressru

См. также Причины вибрации раздаточной коробки

Предистория…

После второй переборки КПП, сразу же после первой – устранение недоделок по гарантии, появилась сильная вибрация приблизительно на 100 км/час. Подозрение сразу упало на передний кардан, в котором попутно с переборкой КПП менялась крестовина. Тест со снятием кардана подтвердил эту версию – вибрация на “заднем приводе” отсутствовала.

Но на этом ничего не кончилось, а, наоборот, начались чудеса. Перепрессовка крестовины с тщательным подбором стопорных колец, шприцевание, привели только к небольшому снижению вибрации, но и только… Понятно, что на “отладку” уходил достаточный срок.

Обратите внимание

Следующий шаг – замена кардана (на этот раз взял ижевский, в 2 раза дешевле “родного”, так как все-таки имелись сомнения по поводу целесообразности замены) – радикально проблему не решил, вибрация осталась, хотя и стала немного меньше.

Центрирование раздатки, и так, и эдак, тоже не спасало, причем проявлялся интересный эффект – менялись как интенсивность вибрации, так и ее характер, менялся диапазон скоростей, в котором она возникала, различные признаки попеременно указывали то на карданы, то на промвал.

И что дальше ? Больше идей не было…

Плюсы такой доработки, следующие:

• Раздатка крепится на жесткое основание подрамника. К кузову крепление производится через подрамник, это позволяет снизить уровень вибрации, передаваемой на кузов;
• Он играет роль своеобразной защиты для картера;
• Также следует упомянуть придание дополнительной жесткости лонжеронам.
• Из недостатков можно упомянуть небольшое снижение клиренса. Хотя, в свете преимуществ, это особой роли не играет.

Для сборки подрамника вам потребуется труба с квадратным сечением. Некоторые используют уголок, но в таком случае конструкция получится менее прочной. Опорные пластины изготавливаются из листовой стали.

Перед сборкой следует спилить старые болты крепления раздатки. Теперь она будет устанавливаться на подрамник. Труба нарезается по размерам, и рама сваривается. После чего в поперечинах просверливаются отверстия под крепеж раздатки

Тут важно не ошибиться с размерами. Следующим этапом будет сборка крепления к кузову

https://www.youtube.com/watch?v=https:accounts.google.comServiceLogin

Для крепления следует использовать болты М12

, а также толстые шайбы. После установки подрамника не забудьте обработать его антикоррозийным составом. Это позволит увеличить срок службы детали. Вот так, путем несложных манипуляций, можно избавиться от одной из болячек Нивы.

Заключение

. Даже у отличных автомобилей имеются недостатки. Отечественный внедорожник Нива не исключение. При активной эксплуатации могут возникать вибрации, исходящие от трансмиссии. Вот тогда и возникает вопрос, как отцентровать раздатку на Ниве. На самом деле, эта работа не сложная, но имеются некоторые нюансы, которые лучше узнать до начала работы. Некоторые люди, зная такую особенность этого автомобиля, ставят подрамник, это позволяет значительно снизить шумность работы трансмиссии.

Вибрация

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

1. Сальник; 2. Упорное кольцо переднего подшипника ведущего вала; 3. Крышка переднего подшипника; 4. Передний подшипник ведущего вала; 5. Передняя крышка раздаточной коробки; 6. Шестерня высшей передачи; 7. Ступица муфты включения передач; 8. Муфта включения передач; 9. Шестерня низшей передачи; 10.

Картер раздаточной коробки; 11. Задний подшипник ведущего вала; 12. Ведущий вал; 13. Задняя крышка раздаточной коробки; 14. Промежуточный вал; 15. Задний подшипник промежуточного вала; 16. Задний подшипник корпуса дифференциала; 17. Установочное кольцо подшипника вала привода заднего моста; 18. Подшипник вала привода заднего моста; 19.

Стопорное кольцо подшипника корпуса дифференциала; 31. Муфта блокировки дифференциала; 32. Вал привода переднего моста; 33. Картер привода переднего моста; 34. Стопорное кольцо подшипника вала привода переднего моста; 35. Пружинная шайба подшипника дифференциала; 36. Передний подшипник корпуса дифференциала; 37.

Ведомая шестерня привода спидометра; 38. Корпус привода спидометра; 39. Передний подшипник промежуточного вала; 40. Коробка передач; 41. Эластичная муфта; 42. Шарнир равных угловых скоростей; 43. Раздаточная коробка; 44. Регулировочные прокладки; 45. Кронштейн подвески раздаточной коробки; 46. Кронштейн задней подвески двигателя.

I. Включена высшая передача; II. Включена низшая передача; III. Включена низшая передача, дифференциал блокирован.

Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.

• плохо закреплены карданные валы;
• не отбалансированы колеса;
• есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
• вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

• раскрутилось крепление установочных опор раздатки;
• порвалась резина на самих опорах РК.

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

• демонтируем в салоне переднее сиденье пассажира;
• снимаем облицовку тоннеля пола;
• в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
• снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
• крепим на корпусе РК кронштейн новой опоры;
• устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
• совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
• с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

• оставляем машину на нейтральной передаче;
• отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
• демонтируем кронштейн крепления глушителя;
• снимаем траверс КПП;
• поддомкрачиваем раздатку, снимаем боковые крепления РК;
• места посадки подрамника к кузову обрабатываем мовилем;
• насаживаем подрамник на шпильки коробки передач;
• размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
• затягиваем все крепления, кроме самих опор раздатки;
• производим центровку РК;
• окончательно затягиваем опоры раздаточной коробки.

Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

Особенности применения на Ниве

• при движении на дорогах с твердым покрытием, блокировка дифференциала должна быть отключена;
• на крутых подъемах и слабых грунтах следует включать пониженный ряд передач на РК;
• при преодолении труднопроходимых участков местности следует заблаговременно включить блокировку;
• переключать РК на пониженный ряд передач нужно только после полной остановки автомашины;
• переключаться на пониженную передачу и включать блокировку можно при движении автомобиля с любой скоростью, предварительно выключив сцепление;
• для нормальной работы привода блокировки рекомендуется периодически (раз в неделю) переключать рычаг на РК, особенно в зимний период.

На сегодняшний день механизм принудительной ручной блокировки на полноприводных автомобилях считается наиболее эффективным. Правильное и своевременное ее использование позволяет автомобилю успешно преодолевать труднопроходимые участки местности и уверенно чувствовать себя в условиях российского бездорожья.

Шевроле Нива как пользоваться раздаткой

Как работает постоянный полный привод «Нивы»

Некоторая часть владельцев «Нивы», приобретая автомобиль не совсем правильно трактуют понятие постоянного полного привода, считая, что переводом короткой ручки раздаточной коробки можно включить передний мост или отключить его.

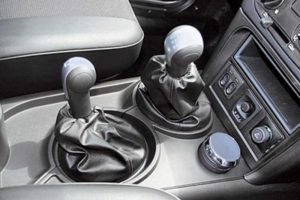

ручки переключения раздаточной коробки нивы

Коленчатый вал двигателя через механизм сцепления и коробку передач передает крутящий момент на раздаточную коробку. Само название раздаточной коробки произошло от ее функций, т.е. она «раздает» или распределяет энергию вращения по двум направлениям – к переднему и заднему мостам. Вращение осуществляется посредством карданных валов, которые соединяются с редукторами мостов под небольшим углом благодаря использованию соединения с крестовиной.

карданный вал нивы с крестовинами

В настоящее время разработаны карданные валы с применением ШРУСа (шарнир равных угловых скоростей), обеспечивающих плавность и исключающих вибрацию.

карданный вал со шрусом

Крутящий момент от раздаточной коробки передается равными долями на мосты автомобиля. Условно такое деление можно выразить в процентах – 50% на задний редуктор и 50% на передний. В редукторе переднего и заднего моста, кроме шестерни главной передачи предусмотрен узел дифференциала, который позволяет крутиться колесам с разными угловыми скоростями. Способность дифференциала автоматически регулировать скорость вращения колес позволяет на поворотах или разного давления в шинах избегать заносов, износа протектора шин, подшипников ступиц, вибраций и управляемости автомобиля. Но кроме этого, в раздаточной коробке предусмотрен осевой дифференциал, который регулирует вращение осей переднего и заднего моста.

редуктор лада нива

Таким образом, передача вращения к колесам с регулированием угловых скоростей на автомобиле «Нива» осуществляется дифференциалами, установленных на редукторах переднего и заднего моста, а также осевым дифференциалом раздаточной коробки. Благодаря такой конструкции крутящий момент постоянно передается на все четыре колеса и технология такой передачи называется постоянным полным приводом (в международном обозначении 4WD).

как устроен полный привод нивы

Предусмотренная конструкцией система из трех дифференциалов позволяет принудительно производить блокировку одного из дифференциалов, а именно межосевого, установленного на раздаточной коробке. Блокировка производится короткой рукояткой управления раздаточной коробкой в сторону, противоположной движению автомобиля (иными словами – от консоли панели приборов). О включении блокировки сигнализирует контрольная лампа на приборном щитке желтым цветом).

Необходимость включения блокировки возникает при преодолении сложных участков дорог (скользкая грунтовая поверхность, песчаные или снежные заносы, неровная с наличием ям). При включении короткой рукоятки устраняется пробуксовка одной оси по отношению к другой, что и повышает ее проходимость по бездорожью.

В реальной обстановке это может работать следующим образом. При движении машины по неровной поверхности, одно из колес (например, переднее) может оказаться в «воздухе», т.е. полностью потерять сцепление с дорогой. Если блокировка не включена, то вся энергия вращения (условно 100%) будет передаваться этому колесу, не имеющего сцепления с поверхностью дороги, а равно отсутствием силы трения. Энергию вращения в этом случае не будет получать и задняя ось, и колесо на передней оси, у которого имеется сцепление с дорогой. Автомобиль в этом случае не поедет. Но при включении блокировки межосевого дифференциала энергия вращения распределится поровну на переднюю и заднюю оси. Возникнет условие передачи вращения задних колес, имеющих сцепление с поверхностью дороги. Переднее колесо, взвешенное на воздухе будет так же крутиться, но и также начнут вращаться задние колеса.

Возможен и такой факт, когда и переднее колесо, и заднее взвешены по диагонали. Блокировка межосевого дифференциала в этом случае не окажет воздействия на колеса, находящиеся в зацеплении с поверхностью дороги, так как дифференциалы на осях будут вращать именно те колеса, имеющие наименьшее сопротивление. Автомобиль не поедет до искусственно созданного зацепления на любом взвешенном колесе (создание насыпи под колесо, подкладывание камней и т.д.). Опытные водители, варьируя стояночным тормозом выравнивают работу дифференциала редуктора, заставляя вращаться колесу, имеющему сцепление с дорогой.

Дифференциал

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса

Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным. Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Помогаем всеми колесами

Как включить полный привод на Ниве Шевроле? Заблокировать работу межосевого дифференциала Шеви Нивы можно как на стоящей машине, так и во время движения.

Это делают при нажатой педали сцепления с помощью рычага управления раздаточной коробки, который расположен за большим переключателем передач. Когда рычаг находится в нейтральном положений, нужно потянуть его в сторону водителя. Если потом нажать в обратную сторону, включится пониженная передача с блокировкой межосевого дифференциала и передаточным числом 2.1. Если потянуть к себе – вводится в действие пониженная передача (передаточное число 1.2).

Правильная последовательность включения блокировки на ходу приводится в инструкции по эксплуатации этого автомобиля. В ней говорится, что такая блокировка должна выполняться заранее, во время движения машины по участку дороги с твердым покрытием. Действие производится обязательно во время изменения положения руля. Для предотвращения поломок и повреждения деталей дифференциала запрещается блокировка во время пробуксовки или при скольжении колес (колеса). Переключение режима проводится с помощью того же рычага.

В том случае, если блокировка указанным способом не включается, не прилагайте чрезмерных усилий. Просто повторите всю последовательность действий сначала.

Переключение на пониженную передачу также разрешается без полной остановки Нивы, но делать это можно только опытным водителям. Дело в том, что в раздаточной коробке, в отличие от коробки передач, не установлены синхронизаторы. Переход с пониженной передачи на повышенную при движении автомобиля нежелателен, хотя и допускается в крайних случаях.

Не рекомендуется постоянно держать включенным заблокированный режим работы межосевого дифференциала колес, особенно при движении по асфальтированным дорогам, так как это приведет не только к увеличению потребления топлива автомобилем и плохому управлению им, но и к поломке дорогостоящих узлов трансмиссии.
