Как отключить иммобилайзер на калине

Содержание:

Способы разблокировки
- Перепрошивка
- Звонок диспетчеру
Отключение иммобилайзера своими руками
Отключение иммобилайзера
Что это вообще такое – иммобилайзер?
Виды иммобилайзеров
Виды иммобилайзеров
Активация иммобилайзера
Назначение устройства
Активация иммобилайзера
Причины неисправностей иммобилайзера и как это исправить
- Основные признаки и причины поломок устройства
- Способы устранения неисправностей
  - Замена батарейки в пульте ключа
  - Замена устройства
Инструкция
Как отключить иммобилайзер своими руками?
Планетарная передача
Иммобилайзер – да или нет?
Подведение итогов

Способы разблокировки

Для разблокировки контроллера иммобилайзера используют следующие способы:

перепрошивку контроллера иммобилайзера;
шунтирование исполнительных устройств;
полное отключение иммобилайзера;
установку обходчика иммобилайзера;
звонок диспетчеру.

Перепрошивка

Для перепрошивки иммобилайзер снимают с автомобиля, подключают к компьютеру или ноутбуку с помощью переходника, а затем используя специальное приложение (его поставляют вместе с иммобилайзером), меняют прошивку его памяти. Для выполнения этой работы потребуется не только компьютер, но и умение пользоваться специальным приложением.

В противном случае попытка перепрошивки закончится повреждением устройства. Кроме того, необходимо хорошо разбираться в устройстве машины и знать, где установлен КИ (контроллер иммобилайзера). Поэтому такой способ чаще всего используют работники автосервисов, ведь обычный автолюбитель не обладает ни оборудованием, ни квалификацией для подобных работ.

В серьезных сигнализациях (Старлайн, Пандора и других) иммобилайзер является частью охранной системы. Поэтому невозможно самостоятельно перепрошить этот блок без ухудшения работы сигнализации. Однако на дешевых сигнализациях, равно как и установленных с завода, этот метод успешно работает.

Этот способ подходит для тех, кто хорошо разбирается в электронике, устройстве автомобиля и умеет своими руками чинить проводку машины. Необходимо закоротить между собой провода, соответствующие контактам реле, убедившись, что эта манипуляция не нарушит работу электронного блока управления (ЭБУ) двигателя.

Этот метод также не сработает, если реле работают на размыкание. В этом случае закорачивание контактов приведет лишь к тому, что на соответствующий вывод ЭБУ будет подаваться блокирующее напряжение.

Этот метод используют, если другие способы оказались неэффективны. Чтобы выполнить эту операцию самому, необходимо открутить крепления КИ, снять его и отсоединить все контакты. Затем придется налаживать работу ЭБУ, возможно, менять его прошивку. Ведь работа ЭБУ зависит от команд КИ, поэтому простое удаление контроллера не восстановит работу мотора.

Исключение составляют простые модели и штатный КИ, установленный с завода, которые замыкают определенные контакты ЭБУ или подают напряжение на какие-то выводы. Если же на машине установлено более сложное устройство, придется вносить изменения в проводку и прошивку ЭБУ. Такую операцию лучше доверить специалисту, разве что вы хорошо разбираетесь в электронике, устройстве автомобиля и подобных устройствах.

Обходчик позволяет обманывать ЭБУ, подавая напряжение на соответствующие выводы или замыкая нужные контакты. Это устройство может быть выполнено в различных вариантах:

простого переключателя;
потайной кнопки;
электронного блока с GSM-модулем.

Установка обходчика снижает общую эффективность защиты от угона, ведь злоумышленник может воспользоваться им, чтобы уехать на вашей машине. Наиболее эффективны обходчики с GSM-модулем, ведь они реагируют на SMS, содержащие определенный код и отправленные на правильный номер. Если у вас установлена надежная охранная система (Старлайн, Пандора, Аллигатор и тому подобные), подключенная к диспетчерской службе, то устанавливать обходчик иммобилайзера должны лишь специалисты, получившие одобрение этого диспетчера. После установки необходимо проинформировать диспетчера о подключении нового блока.

Звонок диспетчеру

Современные автомобили оснащают сложной электроникой, которая управляет режимом работы двигателя. Поэтому любое вмешательство в электропроводку машины может закончиться серьезным повреждением ЭБУ, из-за чего потребуется его замена. Если вы специалист по автомобильной электрике или опытный радиолюбитель, то сможете разобраться в схеме подключения иммобилайзера и отключить его без повреждения машины.

Отключение иммобилайзера своими руками

Как отключить иммобилайзер ваз 2115: видеоинструкция

Процедура выключения блокиратора выполняется по-разному в зависимости от модели микропроцессора.

Блок Bosch М7 4

Чтобы удалить иммобилайзер, потребуется:

ПК либо ноутбук, на который заранее устанавливается утилита Winflashecu v.1.14;
кабель с адаптером K-Line, подойдет универсальный вариант;
программа, с помощью которой микропроцессор сможет работать с отключенным блокиратором;
несколько кабелей разной длины.

Процедура отключения выполняется так:

От АКБ отсоединяются провода с клеммами. Также надо отключить разъемы с кабелями от модуля ЭСУД, который расположен в моторном отсеке машины. Для выполнения этой задачи производится снятие верхней пластиковой крышки, затем извлекается плоский фиксатор колодки. Речь идет о большом разъеме, маленький штекер можно не трогать.
Затем провод устанавливается в контакты А4 и В2 со стороны колодки. Данные проводники применяются для обеспечения дополнительного питания на 12 вольт. Для выполнения задачи их надо подключить к аккумулятору, используя промежуточный переключатель. Производится монтаж штекера на место, фиксатор закрепляется.
Адаптер K-Line с проводом устанавливается в диагностический разъем, который находится в салоне. Чтобы получить к нему доступ, надо демонтировать пластмассовую крышку, расположенную на центральной консоли.
В настройках ПК выставляется скорость передачи информации на 38400 бит/с.
Запускается установленная ранее программа. В окне настроек надо указать номер порта, выставленную скорость, а также тип микропроцессорного модуля иммо. В нижнем углу должна гореть надпись «Отсутствие связи». Затем на контактные элементы А4 и В2 подается питание. Производится активация зажигания, в результате чего надпись «Отсутствие связи» поменяется на «Связь с ЭБУ». Одновременно клавиша запуска операции станет активной.
Производится считывание данных с EEPROM, это ПО блока управления. Эту информацию надо сохранить на ПК.
Затем выбирается новое ПО на компьютере, выполняется его загрузка в память микропроцессора. Для этого кликается клавиша «Запись EEPROM». Начинается процедура загрузки, которую надо завершить. После этого утилита на компьютере закрывается, а зажигание в автомобиле отключается.
Производится отключение кабелей дополнительного питания к пинам разъема. Надо убедиться в том, что иммоиблайзер удалось убрать. При запуске двигателя без чипа индикатор на контрольном щитке будет загораться на несколько секунд и исчезать.

Блок Bosch 7 9 7

Чтобы отключить иммобилайзер на Калине с таким ЭБУ, его придется доработать. Для этого необходимо выполнить перепайку одного резисторного элемента. Процедуру рекомендуется доверить специалистам. Когда задача будет завершена, выполняется перепрошивка устройства.

Пользователь Vlad V рассказал о самостоятельном отключении блокиратора двигателя в автомобилях, оборудованных блоком 7 9 7.

Блок Январь 7 2

Для осуществления задачи понадобится:

K-Line адаптер, к примеру, ВМ9213;
ПК либо ноутбук, на который ставится утилита ЧипЛоудер 1.97.7;
паяльник, мощность которого составит 25-40 Вт, а также канифоль и олово;
несколько кабелей с выключателем;
резисторный элемент, его сопротивление составит 3,6-5 кОм;
разъемы для соединения кабелей с микропроцессором;
аккумулятор на 12 вольт.

Процедура отключения осуществляется так:

Производится выключение питания в электросети машины, для этого от АКБ отсоединяется клемма с зажимом. Выполняется демонтаж микропроцессорного модуля.
Корпус блока управления оборачивается изолятором. Выполняется сборка схемы в соответствии с фото.
Затем адаптер подключается к ПК либо ноутбуку.
Используя переключатель, надо сымитировать работу системы зажигания.
Производится запуск утилиты на компьютере. После ее старта необходимо установить связь с микропроцессорным модулем.
Выполняется считывание заводской прошивки с блока управления. Информация сохраняется на жесткий диск ПК. После успешного считывания кликается клавиша «Удалить иммо». Необходимо дождаться, пока на экране компьютера не высветится подтверждающее окошко с текстом «Блокиратор удален».
Программа закрывается, производится деактивация зажигания с помощью переключателя.
Прежде чем выполнить монтаж микропроцессора на авто, надо отключить импульс от блокиратора ДВС. При снятом разъеме с помощью куска провода необходимо выполнить замыкание контактных элементов под номерами 9 и 18.

Фотогалерея

Обозначение контактов на Бош М 7-4, на которые подается напряжение Электросхема подключения адаптера для модели иммо Январь 7 2 Общая карта подсоединения элементов для модели блокиратора 7 2

Отключение иммобилайзера

Отключение иммобилайзер на ладе приора

Перед тем как обойти иммобилайзер на Калине и других творениях АвтоВАЗа лучше, конечно, проконсультироваться со специалистом, но если ваши познания в электронике позволяют, то на этой процедуре можно сэкономить. Помимо необходимых знаний вам понадобятся:

вороток;
карданный шарнир;
крестовая отвертка;
удлинитель;
фигурная бита.

Вооружившись всем необходимым, откручиваем аккумулятор и снимаем защиту с приборной панели. Капризный иммобилайзер будет расположен за элементами управления отоплением, неподалеку от магнитолы. Внешне девайс выглядит неброско, как небольшая черная коробочка размером 5х10 см. После этого начинается самое сложное.

Чтобы вытащить заветную черную коробочку необходимо открутить болты, которые соединяют девайс с панелью управления. Перед этим нужно отключить подачу питания от АПС, для этого вытяните штекер и удерживайте его специальным фиксатором. Не забудьте реанимировать линию диагностики, после того как иммобилайзер был извлечен. Отключение иммобилайзера Приора или Калина закончено, теперь нам нужно настроить АПС.

Самое главное на этом этапе – полностью удалить совершенно всю информацию, которая была оставлена в блоке ЭБУ (энергозависимой памяти). Сделать это будет сложнее, так как иммобилайзер, скорее всего, будет оснащен системой EEPROM, которая отвечает за хранение данных. Тут есть два пути решения такой проблемы:

Можно доработать блок управления путем перепайки чип-резистора. Для этого блок нужно подключить к ПК и воспользовавшись специальным пак-загрузчиком считать прошивку. После этого достаточно поставить новую прошивку EEPROM и впаять чип на его законное место.
Можно не извлекать чип и воспользоваться программой Combiset, которая работает по тому же принципу что и EEPROM.

В некоторых моделях иммобилайзеров устанавливаются «хитрые» EEPROM, с которых невозможно удалить всю информацию, а ненужные «хвосты» ни к чему хорошему не приведут. Как отключить иммобилайзер Приора в этом случае? Да очень просто, отредактируйте файл дампа. Для этого нужно заменить его байты и вместо 2-7 цифр вписать комбинацию FF.

Для того чтобы вскрыть ЭБУ из иммобилайзера необходимо вынуть разъем штатной проводки и отсчитать в нем 9 и 18 контакты (всего их 20). Эти провода необходимо связать и заизолировать.

Дело осталось за малым. Подсоединяем все разъемы к блоку управления и ставим его обратно. Устанавливаем консоль и беспрепятственно заводим движок. Готово!

Если же по некоторым причинам вам нужно, наоборот, активировать иммобилайзер, кстати, его активация частенько может помочь при перебоях с работой девайса, то тут придется воспользоваться ключом.

В случае отказа иммо, производитель предлагает воспользоваться секретным паролем, который предварительно нужно активировать на авто. Перед тем как активировать иммобилайзер на Гранте, Калине или Приоре убедитесь, что вы не потеряли специальный обучающий ключ, который нужно вставить в замок зажигания. После этого пару раз включите и выключите зажигание и выньте ключ. Индикатор АПС должен «промигаться» в течение 6 секунд. И тут самое интересное. За это время вам нужно успеть вставить рабочий ключ и включить зажигание. После того как прозвучат 3 сигнала зуммера и еще 2 раза, зажигание нужно выключить и быстро вынуть ключ. Если вашей скорости и реакции было достаточно, то вы услышите одиночный сигнал, а индикатор начнет мигать чаще. Если это произошло, значит, вы двигаетесь в правильном направлении, если нет, то придется потренироваться.

Далее, включите зажигание и обратите внимание, чтобы загорелся символ «Проверьте двигатель». После того как он погаснет можно вводить пароль

Тут существуют свои стандарты. Пароль обязательно должен состоять из 6 цифр от 1 до 9. Рекомендуем вам выбирать цифры поменьше, потом вы поймете почему.

Когда пароль придуман, нажимаем на педаль газа до упора, и ждем пока снова не загорится «Проверьте двигатель». После этого газ удерживаем не более 3 секунд и отпускаем. Лампа должна погаснуть.

Теперь можно вводить код. Предположим первая цифра 2. Для ввода дважды нажимаем на педаль, загорается «Проверьте двигатель» — отпускаем педаль (держать можно также не больше 3 секунд). Если лампа погаснет, значит, первая цифра кода записана, осталось зафиксировать ее в памяти контроллера. Для этого снова нажимаем на педаль, держим ее 5 секунд, и ждем пока лампа не погаснет. Как только это произошло, значит, первая составляющая секретного кода зафиксировалась. Как вы уже догадались так нужно проделать с остальными 5 цифрами.

Если пароль был активирован, и в какой-то ситуации иммо подвел, движок можно будет быстро запустить.

Что это вообще такое – иммобилайзер?

Иммобилайзер на ваз 2114

Чем это устройство отличается от обычной охранной системы? В первую очередь тем, что степень защиты автомобиля существенно повышается с его использованием. Данный девайс обладает сложной интеллектуальной системой, которая позволяет управлять механизмом только с близкого расстояния, а не дистанционно, как в случае с обычной сигнализацией. Это значит, что в момент открытия двери злоумышленники не имеют возможности перехвата сигнала, который исходит от брелока устройства. Чтобы его перехватить, нужно находиться непосредственно в автомобиле.

Отметим, что хозяева автомобилей с сигнализацией, которые обслуживаются в сомнительных мастерских, могут быть подвержены риску. Дело в том, что сделать копию с брелока сигнализации достаточно просто и не занимает много времени. А угнать автомобиль с существующей копией брелока просто. Но что касается иммобилайзера, то сделать его копию трудно, ведь у злоумышленников обычно нет мастер-карты.

Современные охранные иммобилайзеры славятся компактностью. Их установка осуществляется в скрытых местах. И если правильно установить иммобилайзер, то определить его тип и расположение практически невозможно. Но и это не все. В некоторых видах устройств есть функция защиты от ограбления, которая даже не требует участия владельца.

Виды иммобилайзеров

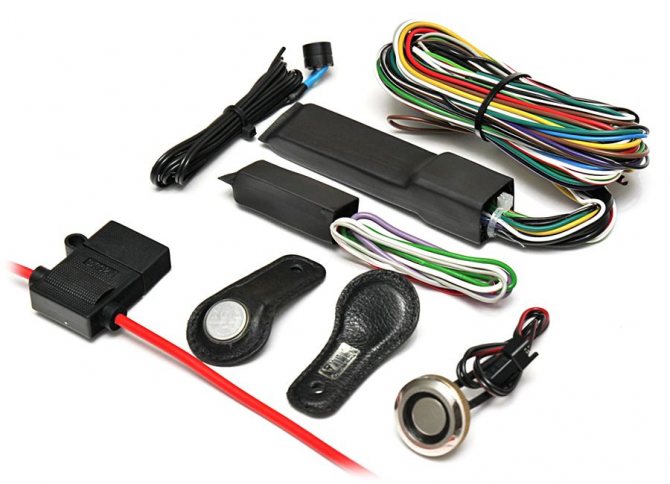

Нештатный иммобилайзер (который устанавливается уже после покупки автомобиля) разрывает наиболее значимые электрические цепи автомобиля. К примеру, блокируется стартер автомобиля или зажигание. Если такое произойдет, то даже в случае проникновения внутрь него воров, транспортное средство гарантировано не двинется с места. К тому же есть и такие устройства, которые блокируют неэлектрические системы.

Некоторые иммобилайзеры могут работать без разрыва цепей. Такие устройство называются CAN, что можно расшифровать как (Controller Area Network). Двигатель в таком случае блокируется программно: на «мозги» автомобиля приходят определенные сообщения, которые либо разрешают, либо запрещают запуск.

Виды иммобилайзеров

Активация иммобилайзера

Включение и отключение иммобилайзера сделано так, что доступно лишь хозяину автомобиля. Чаще всего это действие осуществляет кодовый электронный ключ. Есть также иммобилайзеры, в которых код нужно вводить вручную, но они очень мало распространены. Перед запуском автомобиля ее хозяин вставляет кодовый ключ в специальный разъем, что разрешает иммобилайзеру отключить охрану и позволить завести мотор. Есть и другой способ: перед антеной охранной системы водитель должен разместить специальный чип. Иммобилайзер в этот момент считает код. Если на автомобиле установлена система с ручным вводом кодов, то водителю нужно его ввести самому, после чего иммобилайзер выключится.

Если злоумышленник разрушит иммобилайзер или отключить его несанкционированным способом, то системы автомобиля останутся недоступными.

Назначение устройства

Назначение есть даже у самой маленькой мелочи в автомобиле, и у иммобилайзера тем более оно есть. Оно предельно просто — не дать угнать вашу машину. Проделываться это может по-разному, чаще всего размыкается какая-то важная цепь в автомобиле, чтобы не удалось запустить мотор. Кто-то может сказаться, что иммобилайзер всего лишь реле, которое просто включается и выключается, но это совсем не так. Реле переключать будет человек, нажимая на кнопку определенная электрическая цепь будет замыкаться или размыкаться. Тут же все происходит полностью автоматически.

Находится он обычно где-то в автомобиле, причем так, чтобы просто так его было не обнаружить. В этом и заключается основной плюс иммобилайзера — когда машина не заводится угонщик не может наверняка просто это неисправность или все же сработала защита. А на поиски блока управления у него может уйти и весь день, что никак не допустимо в его профессии. Блокировка автомобиля может осуществляться в разных временных рамках, тут все тоже зависит от модели. Первый вариант, когда автомобиль мгновенно становиться неподвижным. Здесь все просто как только кто-то пытается запустить двигатель с помощью неродного ключа или вовсе без него автомобиль тут же становиться неподвижным и замирает как огромный камень.

Другой вариант куда более любопытен. Здесь автомобиль легко заводится, но в программу системы защиты заложено время, которое этот самый двигатель будет работать. Как только отсчет подходит к концу двигатель тут же блокируется. Как правило, происходит это обычно на оживленной дороге или в большом потоке. Вору остается только лишь убегать в растерянности, потому что он наверняка не знает, что это произошло: либо иммобилайзер умудрился отключить двигатель, или просто возникли какие-то неисправности в автомобиле.

Вот мы и подошли к самому интересному вопросы: а как же автомобиль знает, что ему нужно заблокироваться, как же происходит это опознавание угонщика и хозяина?

Это происходит благодаря уникальному ключу от Лада Калина с помощью которого она и заводится. И происходит здесь все в два метода:

Контактный.
Бесконтактный.

Различаются они между собой принципиально полностью.

Первый крайне прост: иммобилайзер опознает ключ через замок зажигания с помощью специальных меток. И на основе этих показаний он уже решает – отключить двигатель или нет. Соответственно неродной ключ может моментально активировать защиту и нечего с автомобилем Лада Калина потом сделать не получиться никак. Второй вариант в нашем списке разительно отличается от первого. Здесь иммобилайзер имеет радиопередатчик, который постоянно обменивается сигналом с ключом от автомобиля. Внешне как раз-таки легко обнаружить этот чип: если взглянуть на ключ, то железная, его составляющая относительно мала, а вот пластиковая ручка просто огромная по сравнению с сами ключом.

Иммобилайзер

Именно в ручке и нашел свое место тот самый чип с передатчиком. В этой системе выходит так, что пока Лада Клина стоит на стоянке, а вы ходите вокруг где-нибудь по магазину, то машина чувствует ваше местоположение и иммобилайзер находится в спокойном состоянии. Как только вы отойдете на расстояние, где ключ в вашем кармане перестанет находить связь с машиной, то она потеряется способность заводится.

Активация иммобилайзера

Причины неисправностей иммобилайзера и как это исправить

Если иммобилайзер не работает, это может привести к серьезным последствиям вплоть до блокировки силового агрегата и невозможности его запуска.

Основные признаки и причины поломок устройства

Признаки, причины и способы их устранения:

При попытке запуска ДВС стартер крутит двигатель, но в цилиндрах мотора не воспламеняется горючая смесь. На приборной панели в этот момент горит лампочка вышедшего из строя блокиратора. Эти «симптомы» указывают на рассинхронизацию работы блока управления иммо, а также радиометки в ключе. Для восстановления работоспособности и выполнения ремонта надо еще раз обучить транспондерный ключ.
Обороты мотора машины плавают, когда двигатель функционирует на холостом ходу. Проблема обычно состоит в неправильной работе устройства, связанной с попаданием влаги на колодку подключения. Для ремонта необходимо просушить разъем и саму плату. Если последняя неработоспособна, она подлежит замене.
Поломка предохранительного устройства на цепи питания, в результате чего напряжение не подается на управляющий модуль блокиратора мотора. Этот элемент располагается в специальном блоке в центральной консоли. В первых версиях Калин работа иммобилайзера авто обеспечивается предохранителем на 10 А, а во вторых — на 15 ампер. Если эти компоненты часто перегорают, следует произвести детальную проверку электронной составляющей машины.

Способы устранения неисправностей

Программные неисправности в работе блока управления иммобилайзером на автомобиле Лада Калина решаются путем перепрошивки устройства.

Замена батарейки в пульте ключа

Процедура выполняется так:

Используя отвертку с крестовым наконечником, произвести откручивание болта на стороне части ключа. Этот элемент фиксирует две части корпуса друг к другу.
После выкручивания, используя отвертку с плоским лезвием, надо поддеть одну часть корпуса. Затем ключ разбирается.
Элемент питания установлен на плате внутри. Батарейку нужно извлечь, вместо нее поставить новую.
Две части корпуса ключа надо защелкнуть, затем закрутить болт, соединяющий их.

Замена устройства

Процедура смены управляющего модуля производится так:

От АКБ машины отсоединяется отрицательный контакт.
Производится демонтаж пластиковой накладки на контрольном щитке.
Отверткой с крестовым жалом откручивается два болтика, фиксирующих управляющий модуль блокиратора двигателя.
Затем сам блок демонтируется из посадочного места.
От устройства отключается разъем с проводами. Затем выполняется его демонтаж из места установки.
Монтаж нового микропроцессора выполняется в обратной последовательности. После установки потребуется произвести процедуру активации или обучения устройства. Если устанавливается блокиратор АПС-6, то он позволит завести мотор авто без включения иммо.

Канал «ИммоБокс» подробно рассказал о замене управляющего блока штатного противоугонного средства на Калине.

Инструкция

Прежде чем прикасаться к нему, понадобится обесточить машину полностью. Делается это путем отключения аккумуляторной батареи от ее электросети. Достаточно будет скрутить минусовый провод.

Далее снимаем панель приборную и получаем доступ непосредственно к иммобилайзеру. Узнать его нетрудно – это черная или иногда темно-серая коробка, габариты которой – 100 на 50 миллиметров. Располагается она возле магнитолы, сразу за регуляторами обогрева.

Не спешите выдергивать иммобилайзер – его на месте удерживают винты. Лучше будет их аккуратно выкрутить. Кроме этого, необходимо еще отключить шлейф проводов, питающий АПС. Извлеките колодку из гнезда, нажав на боковой фиксатор. Только после этого устройство вытаскивают.

Теперь наступает черед реанимации диагностической линии. Прежде всего, требуется полностью стереть все данные хранимые в памяти иммобилайзера. Производитель позаботился о том, чтобы максимально усложнить процедуру. Существует несколько способов сделать это.

В первую очередь можно переделать контроллер путем извлечения чип-резистора. Затем блок присоединяют к компьютеру и при помощи особого ПО считывают прошивку АПС. После этого загружается новая программа, а указанный выше чип возвращают на место.

Для получения доступа к блоку потребуется выкрутить гнездо, при помощи которого устройство интегрируется с ЭБУ. С него удаляют проводки от 18-го контакта и 9-го. Их связывают вместе и изолируют.

Далее остается только восстановить связь иммобилайзера с бортовым компьютером и вернуть его на место.

Когда требуется обойти штатную АПС при установке новой сигнализации, приобретают особый блок. По мнению профессионалов, это наиболее верный выход, позволяющий сохранить защищенность машины от кражи.

Подробнее с процессом можно познакомиться, просмотрев следующее видео:

Как отключить иммобилайзер своими руками?

Существует вариант временного отключения иммобилайзера, который может потребоваться при установке сигнализации с автозапуском.

Для установки системы обхода применяется:

Блок управления с заложенным в него ключом или меткой. Используется закладка ключа или чипа в устройство, которое находится в глубине приборной панели. При активации автозапуска реле сигнализации задействует блок и двигатель пускается в обход основной схемы.
Блок бескючевого обхода иммобилайзера. Ставится отдельное устройство управления, которое эмулирует ключ зажигания с чипом.

Блок Bosch М7 4

Перед тем как приступить к выполнению операции на автомобиле с блоком Bosch М7.4 необходимо подготовить:

компьютер или ноутбук с предустановленной программой Winflashecu v.1.14 (дистрибутив доступен для свободного скачивания);
адаптер и шнур K-Line, например, VAG-COM 409.1;
заранее скачанное программное обеспечение для блока с отключенной поддержкой иммобилайзера;
несколько проводов с различной длиной.

Чтобы отключить иммобилайзер на Калине, нужно выполнить следующие действия:

Снять провода с клемм аккумулятора и отключить колодки жгутов проводки с блока ЭСУД, установленного под капотом автомобиля. Для отключения необходимо демонтировать защитную верхнюю крышку и вытянуть плоский фиксатор разъема. Все работы ведутся на колодке с большими размерами. Малую колодку можно не отключать от блока.
Вставить провод в контакты А4 и В2 со стороны жгута. Эти кабели будут использоваться для дополнительной подачи положительного напряжения 12 В. Для этого их соединяют с клеммой батареи через промежуточный выключатель.
Установить разъем на место и застегнуть фиксатор.
Подключить адаптер к диагностическому разъему, расположенному в салоне. Разъем находится под пластиковой крышкой, установленной на центральной консоли.
Установить в настройках компьютера скорость передачи данных 38400 бит/сек.
Запустить приложение Winflashecu и выбрать в диалоговом окне номер порта, скорость (38400 бит/сек) и тип блока М7.4. В правом нижнем углу окна будет надпись «Нет связи».
Подать дополнительное питание на пины А4 и В2.
Включить зажигание. Уведомление «Нет связи» должно смениться на «Связь с ЭБУ» и станут активны кнопки запуска операций.
Прочитать данные EEPROM (программное обеспечение блока) и сохранить их на жесткий диск компьютера.
Выбрать новое программное обеспечение и загрузить его в память блока при помощи кнопки «Запись EEPROM».
Дождаться подтверждения успешности загрузки.
Закрыть программу и выключить зажигание.
Снять провода дополнительного питания.
Проверить возможность запуска автомобиля ключом без чипа. Знак иммобилайзера будет зажигаться на комбинации приборов при пуске и гаснуть через несколько секунд.

Блок Bosch 7 9 7

При установке блока управления Bosch 7.9.7 (нормы Евро 2) его необходимо доработать, путем перепайки одного резистора. Эту задачу лучше доверить человеку, имеющему опыт работы с пайкой мелких электронных компонентов. После этого производится «перепрошивка» блока по описанной выше процедуре.

Блок Январь 7 2

В случае применения ЭСУД типа Январь 7.2 процедура имеет совершенно иной вид.

Перед началом работы необходимо подготовить:

адаптер K-Line, например, ВМ9213;
компьютер или ноутбук с установленной программой ChipLoader 1.97.7.;
паяльник с мощностью 25-40 Вт;
припой и канифоль;
провода и переключатель;
резистор с сопротивлением от 3,6 до 5 кОм;
штекеры для подключения проводов к блоку управления;
аккумулятор 12 В (штатный или от блока бесперебойного питания);

Для того чтобы убрать функцию иммобилайзера из блока, следует:

Отключить питание от бортовой сети автомобиля и снять ЭБУ.
Обернуть корпус блока изолятором.
Собрать схему в соответствии с фото.
Подключить адаптер к компьютеру.
При помощи тумблера сымитировать включение зажигания.
Запустить приложение и установить связь с блоком.
Считать заводские данные блока и сохранить их на жесткий диск.
Считать EEPROM и нажать кнопку «Удалить ИММО». Дождаться появления подтверждающего окна с текстом «Иммобилайзер успешно удален».
Закрыть приложение.
Выключить тумблером зажигание.
Перед установкой блока управления на машину следует отключить сигнал от устройства иммобилайзера. Если колодка с блока ИММО будет снята, то в ней необходимо замкнуть контакты с номерами 9 и 18.

Блок Январь 5 1

Для отключения иммобилайзера в блоке Январь 5.1 необходимо выпаивать и перепрограммировать флеш-память EEPROM. Данную операцию не рекомендуется производить самому, а выполнить в мастерской, поскольку в процессе выполнения задачи потребуется программатор и термофен для пайки.

Планетарная передача

Если тяжело вращается вал стартер, то частой причиной является загустевание смазки в планетарной передаче. При этом на холодную электромотор крутит коленвал хуже, чем на горячем двигателе. Связано это с тем, что смазка меняет свою вязкость в зависимости от температуры. На горячую она разжижается и меньше препятствует вращению вала.

Для решения проблемы необходимо разобрать планетарный редуктор и вычистить все содержимое. После этого следует заложить новую смазку.

Причины, почему стартер плохо работает и слабо крутит, часто бывают связаны с состоянием шестеренок планетарного редуктора

Поэтому их важно осмотреть на следы износа и наличие поломанных зубьев

Иммобилайзер – да или нет?

Некоторые считают, что это устройство может приводить к неизбежным поломкам электроники в машине. Но мало кто думает непосредственно о защите «железного товарища». Ведь если машину угонят – то чинить и настраивать будет уже совершенно нечего.

На самом деле иммобилайзер не ломается так часто, как говорят. Это гораздо более надежное устройство, чем любое другое с аналогичной целью. Обычно на иммобилайзер жалуются нерадивые автолюбители, которые теряют ключи, а потом ставят неоригинальное дополнительное оборудование в машину. Либо у них что-то происходит с контроллером, когда они самостоятельно без специальных знаний «ковыряются» в электрической проводке автомобиля.

Подведение итогов

Желательно, чтобы стартер крутил коленвал двигателя во время попытки его запуска не более 10 сек., потом устройству необходимо дать минутную паузу. Несоблюдение этого правила в лучшем случае приведет к разрядке источника питания, а в худшем – полностью выведет стартер из строя. Ситуацию спасти сможет только его замена, поскольку не каждый автоэлектрик возьмется за перемотку сгоревших обмоток, так как выполнить эту процедуру качественно не всегда получается. К тому же стоимость этой услуги соизмерима со стоимостью нового элемента.

При повороте ключа зажигания машина не заводится. Слышаться щелчки, иногда хруст. Несколько раз ключ поворачиваешь и машина заводится.

Сегодня при повороте ключа зажглась подсветка на панели приборов, но стартер никак не отреагировал.

Клеммы аккумулятора закреплены нормально, аккумулятор новый. Стартер разбирали, промывали и проверяли, замыкая контакты. Отклонений не выявлено. Стартер марки бош
