Гидротрансформатор акпп: все об устройстве и неисправностях

Как пользоваться?

Работники СТО утверждают, что большинство поломок можно избежать за счёт бережного отношения к устройству. Часто неисправности возникают по вине самого владельца, эксплуатирующего АКПП неправильно. Знание всех тонкостей и нюансов поможет избежать неприятных значительных затрат.

В большинстве случаев обслуживание АКПП сводится к проверке уровня масла, а при превышении пробега в 50 тыс. км – замена масляного фильтра и масла. Если автомобиль эксплуатируется в тяжёлых условиях, то менять масло надо уже после 30 тыс. км пробега, а фильтр – через 50-60 тыс. км.

Если уровень рабочей жидкости снизился, то можно хорошо услышать гудение гидротрансформатора, который к тому же работает с пробуксовкой. Дополнительно мотор постоянно перегревается. А если масла больше чем положено, то из-за расширения рабочей жидкости оно теряет свои свойства, что может вывести деталь из строя. Мой совет: наливайте масло медленно, дожидаясь, когда оно заполнит все полости. После езды на 5 км ещё раз проверьте уровень масла.

Вообще масло должно быть прозрачным со своим специфическим запахом. Если же оно потемнело и пахнет горелым, то следует сразу же заменить его вместе с фильтром.

Как правильно проверить уровень масла? Необходимо выполнить поездку в 10 км, затем установить машину на ровную поверхность, включить режим «Parking» и проверить уровень рабочей жидкости при помощи щупа на холостых оборотах.

При необходимости можно запустить мотор с «толкача», хотя везде утверждается, что такое невозможно. Необходимо разогнать автомобиль до 50 км/час на нейтральной передаче, а затем включить «Drive». Очень не рекомендую вам этого делать.

Отмечу, что в АКПП разрешается торможение двигателем только в некоторых режимах.

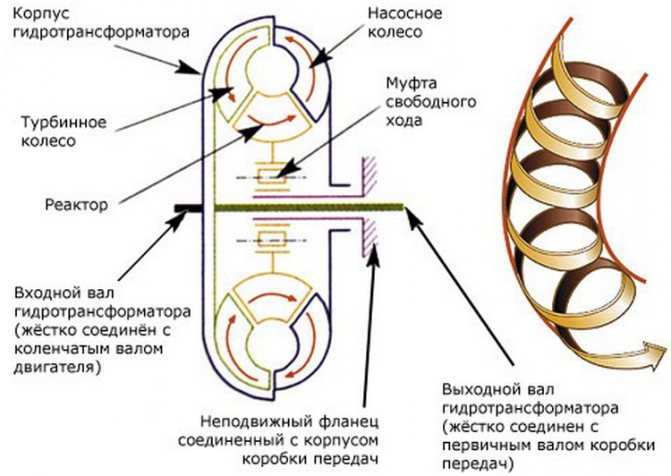

Устройство и принцип работы Бублика

Гидротрансформатор расположен между ДВС и трансмиссией и является составной частью АКПП, несмотря на нахождение вне нее (крепится к картеру планетарной коробки).

Бублик обеспечивает гидравлическое сцепление между мотором и трансмиссией посредством давления трансмиссионной жидкости, находящейся в нем (практически идентично работе ветряной мельницы).

Конструкция бублика:

• реактор (статор);
• кожух;
• центробежный насос (насосное колесо);
• обгонная муфта;
• центростремительная турбина (турбинное колесо);
• блокирующий механизм;
• муфта свободного хода.

Бублик со стороны двигателя жестко крепится к коленчатому валу, а со стороны КПП – к ее валу. Трансмиссионное масло нагнетается внутрь бублика при помощи масляной помпы, которая поддерживает требуемое давление жидкости в устройстве.

Передача крутильного момента осуществляется за счет движения потоков трансмиссионной жидкости и давления, образованного их движением.

Режимы

При запуске ДВС в бублик подается рабочая жидкость при помощи специальной помпы и возрастает давление. Центробежное колесо начинает крутиться, статор и центростремительная турбина пока неподвижны.

Ремонт гидротрансформатора АКПП своими руками

Ремонт гидротрансформатора АКПП выйдет не дороже, чем покупка бывшей в употреблении коробки. Чтобы провести его понадобятся:

• яма или эстакада;
• гаечные ключи и ремкомплекты;
• кран для снятия АКПП;
• оборудования для тестов;
• подъемник;
• масло;
• новое фильтрующее устройство.

Чтобы отремонтировать гидротрансформатор нужно снять АКПП из авто и полностью демонтировать ее. Вытащить гидротрансформатор и установить его на специальный станок, на котором аккуратно разрезать корпус по шву и разъединить на две части.

Эксперты не рекомендуют проводить ремонт гидротрансформатора самостоятельно. А также не советуют заливать в него различные очищающие жидкости. Так как они помимо спекшегося масла и нагара разрушают уплотнители, сальники и другие резиновые прокладки.

Опытные механики запрещают использовать старые сальники и уплотнительные кольца. Хоть они не использовались, но срок жизни их вышел. Так как резина со временем ссыхается, лопается. Незаметные микротрещины на таком установленном сальнике могут привести в будущем к полной замене устройства.

Читать

Установка внешнего магистрального фильтра АКПП и его функции

После завершения всех работ с ремонтом гидротрансформатора АКПП рекомендуется установить в коробку и провести балансировку. В противном случае нарушенный баланс убьет все механические детали АКПП.

Сварка корпуса обязательна. Это делается для герметичности аппарата.

Стоимость ремонта гидротрансформатора в крупных городах РФ начинается от 4 тысяч рублей. Поэтому, если машина не двигается, и друг посоветовал купить контрактную АКПП, то не стоит сразу покупать ее. Восстановление может обойтись намного дешевле.

Методы диагностики

• Обнаружение неисправности на слух. Чаще всего диагностика функционирования коробки-автомата сводится к тому, чтобы послушать ее работу. Обычно, если механизм стал работать с некоторыми отличиями, то водитель сразу это слышит. Устранение поломок небольшой сложности состоит в чистке от масла датчиков, или замене жидкости.
• Тактильный способ. В этом случае неисправность определяется путем осмотра, и проверки электрической проводки в течение короткого времени. При более значительной неисправности следует снять поддон коробки. Без снятия АКПП специалист может диагностировать неисправность, измерив давление в системе, либо с помощью компьютерной диагностики.
• Другим видом диагностики поломок является разборка узла.  Если коробка переключилась в аварийный режим, то придется производить ее разборку. Чаще всего необходимость снятия и разборки появляется с механизмами, проработавшими больше 200 000 км. В этом случае меняют фрикционы.

Причины неисправности

Гидротрансформатор — устройство не очень сложное, однако в процессе эксплуатации автоматической трансмиссии он изнашивается и постепенно выходит из строя. Перечислим, какие именно системы могут поломаться, и по каким причинам.

Фрикционные пары

Внутри гидротрансформатора есть так называемая блокировка, которая, по сути является элементом автоматического сцепления. Механически работает она схоже с классическим сцеплением МКПП. Соответственно, имеет место износ фрикционных дисков, их отдельных пар, либо всего комплекта. Кроме этого, элементы износа фрикционных дисков (металлическая пыль) загрязняют трансмиссионную жидкость, из-за чего могут забиться каналы, по которым проходит жидкость. Из-за этого падает давление в системе, а также страдают другие элементы автоматической трансмиссии — гидроблок, радиатор охлаждения и прочие.

Лопатки лопастей

Металлические лопатки под воздействием высоких температур и наличия в трансмиссионной жидкости абразива также со временем изнашиваются, и добавляют в масло еще больше металлической пыли. Из-за этого снижается эффективность работы гидротрансформатора, снижается общее давление жидкости в системе трансмиссии, ну а из-за грязной жидкости растет перегрев системы, изнашивается гидроблок, увеличивается нагрузка на всю систему. В самых худших случаях возможна полная поломка одной или нескольких лопастей на крыльчатке.

Разрушение сальников

Под воздействием горячей и загрязненной жидкости АТФ увеличивается нагрузка на резиновые (пластмассовые) сальники-уплотнители. Из-за этого страдает герметичность системы, и возможна утечка трансмиссионной жидкости.

Блокировка гидротрансформаторов

На старых коробках-автомат блокировка (сцепление), у которых управление им было механическое, непосредственно блокировка срабатывала реже, только на высших передачах. Поэтому ресурс таких коробок был выше, а интервал по замене трансмиссионной жидкости — больше.

На современных же машинах блокировка срабатывает, то есть, гидротрансформатор блокируется на всех передачах, а специальный клапан регулирует силу его прижатия. Так, при плавном разгоне блокировка включается частично, а при резком — она включается практически сразу. Делается это для снижения потребления топлива, а также для увеличения динамических характеристик машины.

Одна другая сторона медали в данном случае заключается в том, что в таком режиме работы значительно возрастает износ закладок блокировки. В том числе быстро изнашивается (загрязняется) трансмиссионная жидкость, в ней появляется много мусора. С увеличением пробега плавность блокировки падает, а при разгоне или при обычной езде машина начнет немного дергаться. Соответственно, масло в АКПП нужно менять примерно на 60 тысячах километров пробега, поскольку в зону риска попадает уже вся система автоматической трансмиссии.

Износ подшипников

В частности, опорных и промежуточных, между турбиной и насосом. При этом обычно слышится хруст или свист, издаваемый непосредственно упомянутыми подшипниками. Особенно хрустящие звуки слышны при наборе скорости, однако при выходе машины на стабильную скорость и нагрузку звуки обычно пропадают, если подшипники не изношены до критического состояния.

Потеря свойств трансмиссионной жидкости

Если жидкость ATF находится в системе трансмиссии уже давно, то она чернеет, густеет, в ее составе появляется много мусора, в частности, металлической крошки. Из-за этого страдает и гидротрансформатор. Особенно критична ситуация, когда жидкость не только теряет свои свойства, но и падает ее общий уровень (количество в системе). В таком режиме гидротрансформатор будет работать в критическом режиме, при критических температурах, что значительно снижает его общий ресурс.

Обрыв соединения с валом АКПП

Это критическая поломка, которая, правда, случается крайне редко. Заключается она в том, что происходит механический обрыв шлицевого соединения турбинного колеса с валом коробки-автомат. В этом случае движение автомобиля в принципе невозможно, поскольку от двигателя на АКПП крутящий момент не передается. Ремонтные работы заключаются в замене вала, восстановлении шлицевого соединения либо же полной замене гидротрансформатора в критических случаях.

Поломка обгонной муфты

Внешним признаком поломки обгонной муфты АКПП будет ухудшение динамических характеристик машины, то есть, она будет хуже разгоняться. Однако без дополнительной диагностики невозможно точно установить, что виновата в этом именно обгонная муфта.

Признаки неисправности гидротрансформаторов АКПП

Гидротрансформатор занимает лидирующие позиции по надежности среди различных узлов и деталей АКПП. Он полностью вырабатывает заявленный эксплуатационный срок. Однако, это не означает, что ГТР вечен. С помощью характерных симптомов опытные водители могут определить место возможных поломок в гидротрансформаторе и автоматической коробке передач.

Признаки неисправности гидротрансформатора:

1. Возникновение характерного звука (шуршащего, механического) при переключении скоростей. Этот малозаметный звук уходит, когда увеличиваются обороты, и машина ускоряется. Данный симптом указывает на деформации опорных игольчатых подшипников гидротрансформатора.
2. При громком стуке металла нужно проверить состояние лопастей и колеса гидротрансформатора в сборе.
3. Вибрации коробки передач на скорости 60 – 90 км/час (причина – неравномерное истирание фрикционов системы блокировки).
4. Загрязнение масла (запах гари, темный оттенок, густая консистенция).
5. Перегрев гидротрансформатора.
6. Засорение клапана гидроблока.
7. Снижение уровня трансмиссионного масла.
8. Проблемы с динамикой машины (обгонная муфта нуждается в замене).
9. Неожиданная остановка транспортного средства означает, что повреждены шлицы на турбинном колесе гидротрансформатора. При этом требуется установить новые шлицы или полностью менять деформированное колесо на новый механизм.
10. Глохнет двигатель при переходе на другую передачу. Здесь виновата управляющая автоматика.

Появившиеся признаки и неполадки в гидротрансформаторе АКПП игнорировать не рекомендуется. Если вовремя не заменить изношенный фрикцион блокировки, гидротрансформатор начнет чрезмерно перегреваться, выходной вал коробки передач – вибрировать, масляный насос преждевременно выйдет из строя. Соответственно, прекратится подача масла в гидроблок и к пакетам сцепления АКПП.

Если на остановке при работающем моторе остро ощущается запах оплавленного пластика, это свидетельствует о чрезмерном перегреве гидротрансформатора. Основная причина повышения температуры ГТР – снижение объема смазочного материала (эффект масляного голодания гидротрансформатора и автоматической коробки передач). Охлаждающая система автоматической коробки передач тоже часто отказывает в работе. Причина дефекта СО кроется в чрезмерной засоренности теплообменника гидротрансформатора. После замены масла и тщательного обследования системы охлаждения неприятный запах гидротрансформатора улетучится.

Признаки неисправности

Признаков серьезных неисправностей гидротрансформатора АКПП может быть несколько. Все они свидетельствуют о скорой поломке ГДТ и выходе из строя.

Признак. Слышен шум, напоминающий биение металлического предмета. При нагрузке он пропадает.

Проблема и решение. Износ подшипников, находящихся между турбиной и насосом. Чтобы удалить эти симптомы и устранить поломку, нужно разобрать гидротрансформатор и заменить подшипники.

Признак. Вибрация АКПП во время разгона выше 60 км/ч или движения автомобиля по ровной поверхности на большой скорости.

Проблема и решение. Загрязнения фильтрующего устройства. Потеря функциональных свойств смазывающего средства. Необходимо сделать полную замену ATF в АКПП и установить новый фильтр. Вполне возможно, что наступило масляное голодание. Необходимо проверить поддон АКПП на потеки.

Признак. Нет движения ни назад, ни вперед.

Проблема и решение. Оборвалось соединение турбины с валом АКПП. Для решения этой неисправности понадобится замена гидротрансформатора. В редких случаях можно обойтись просто заменой шлицевого соединения.

Признак. Автомобиль не может разогнаться и набрать необходимую скорость за короткое время.

Проблема и решение. Вышла из строя обгонная муфта. Необходимо разобрать гидротрансформатор и заменить ее.

Признак. Перегрев масла. АКПП дергается и пинается.

Проблема и решение. Например, при проблемах износа фрикционной накладки поршня блокировки гидротрансформаторного тормоза очень трудно заметить неправильную работу устройства. Из-за этого масло часто перегревается до 140 градусов Цельсия. Перегретая смазка вызывает уничтожает резину сальников ГДТ. Масло начинает течь.

В продолжение этой неисправности является полный износ накладки фрикциона. Ее клееная часть отрывается и путешествует по АКПП. Затем она оседает и приклеивается в неположенных местах вызывая засор. Засор мешает свободной циркуляции масла. Падает давление.

Поэтому и эксперты, и опытные механики на СТО просят автовладельцев проводить регулярное техническое обслуживание. При износе фрикциона — неисправность незаметна. Но в последствие она приводит к полной замене АКПП. Хотя на первоначальных этапах можно было обойтись только сменой накладки фрикциона.

К нечастым поломкам ГДТ относятся следующие проблемы:

• разрушение лопастей турбины и насосного колеса. Приводит к поломке ГДТ. Требуется его полная замена. Проблема определяется только после вскрытия;
• клин обгонной муфты;
• разблокировка обгонной муфты;
• перегрев с разрушением ступицы.

Перегрев трансмиссионной жидкости может вызывать быструю потерю функциональных свойств.

Признак. Запах горелой пластмассы, распространяющийся в салоне. Частая проблема на тойотах Камри 50.

Проблема и решение. Забитый радиатор является проблемой в этом случае. Рекомендуется снять и прочистить его. Заменить масло и фильтрующее устройство – обязательно.

Признак. Пинки, задержки во время переключения скоростей зимой.

Причина и решение. Этому может способствовать запуск на холодную. Чтобы избежать этих симптомов у автомата нужен прогрев АКПП зимой. При температуре ниже 0, автовладелец должен прогреть АКПП до рабочей температуры в 70 градусов по Цельсию и только потом начинать движение.

На автомобилях старого года выпуска выходит из строя сама кулиса. Она стопорится в одном положении. Здесь понадобится замена селектора и ручки переключения скоростей. Это можно сделать без снятия автоматической коробки.

Устройство и назначение гидроблока АКПП

Что такое гидроблок АКПП — это распределительная плита со множеством каналов, в которых установлены регулирующие клапаны, датчики, гидроаккумуляторы, соленоиды, фильтры. Сложное устройство обусловлено задачами, которые выполняет узел:

• регулирует давление в общей магистрали коробки передач;
• направляет жидкость для охлаждения соединений;
• управляет включением и отключением блокировки гидротрансформатора;
• направляет потоки масла к поршням тормозной системы для переключения передач;
• гасит повышенное давление, обеспечивая мягкую последовательную работу АКПП.

Соленоиды АКПП работают по сигналу ТСМ и бывают разных типов:

• «On-Off» работают в положении открыт-закрыт;
• соленоиды PWM, VBS, VFS открываются постепенно, и могут регулировать давление жидкости.

Остальные клапаны золотниковые. Плунжер открывает путь потоку, смещаясь под давлением жидкости. После снижения давления клапан возвращается в исходное положение за счёт пружины.

Не блокируется

Гидротрансформатор не будет блокироваться в следующих случаях:

• разгон;
• подъем в горку;
• другие маневры, которые выполняет водитель.

Читать

Отзывы и устройство акпп dp2

Если же автомат в течение трех минут двигается с одинаковой скорость и не происходит блокировки, то он не исправен. Часто водители могут наблюдать, как блокирование происходит посредством толчка или пинка коробки. При исправном гидротрансформаторе эти действия должны совершаться АКПП плавно, незаметно для водителя.

Если гидротрансформатор не блокируется при ровной езде по автомагистрали – это признаки неисправности.

Как избежать проблем?

О причинах и признаках поломок мы рассказали, теперь подробно остановимся на способах их устранения. Сразу же следует отметить, что все причины условно делятся на те, которые вызваны механическим износом и те, которые появились в результате неверной эксплуатации авто. На практике многие автолюбители далеко не всегда вовремя меняют рабочую жидкость в коробке, со временем отсутствие смазки может стать причиной перегрева агрегата. В итоге все подвижные компоненты трансмиссии гораздо быстрее ломаются, единственным способом их устранения является замена. Поэтому автолюбителям с коробкой-автомат следует периодически осуществлять диагностику смазывающей жидкости в системе.

Еще одним способом устранения возможных проблем является регулярный прогрев коробки передач зимой, что избавит автовладельца от неисправностей, связанных со смазкой подвижных компонентов. В результате использования некачественного масла страдают соленоиды, а их замена может занять не только много времени, но и немалые финансовые затраты. Не стоит забывать и о том, что подобные трансмиссии всегда чувствительны к агрессивному и быстрому стилю езды. Более того, при постоянной работе мотора на повышенных оборотах очень быстро стачиваются и сгорают фрикционы трансмиссии. Поэтому мы рекомендуем воздержаться от такой манеры вождения.

Еще одной сложностью в устранении поломок трансмиссии является то, что выявить неисправность в большинстве случаев можно только в результате демонтажа и разбора АКПП. Соответственно, трансмиссию нужно будет снимать с машины. Как показывает практика, в домашних условиях осуществить качественный ремонт очень сложно, практически невозможно, поэтому в таких случаях лучше обращаться к специалистам. Ремонт элементов трансмиссии заключается в смене вышедших из строя компонентов. Здесь же нужно отметить, что вне зависимости от способа устранения поломки, ремонт АКПП всегда будет сложнее «механики» из-за конструктивных особенностей агрегата.

Устройство

Конструкция гидротрансформатора включает в себя всего несколько элементов:

• Насосное колесо;
• Турбинное колесо;
• Статор, он же – реактор;
• Корпус;
• Механизм блокировки;

Монтируется гидротрансформатор на маховике двигателя, но одна из составляющих его имеет жесткую связь с валом коробки передач.

Если провести аналогию этого типа передачи с обычным сцеплением фрикционного типа, то насосное колесо выполняет роль ведущего диска (жестко соединено с коленчатым валом мотора), а турбинное – ведомого (прикрепленного к валу КПП). Вот только физического контакта между этими колесами нет.

Примечательно, что даже расположение этих колес идентично фрикционному сцеплению – турбинное колесо располагается между маховиком и насосным колесом.

Все составные части гидротрансформатора заключены в герметичный корпус, заполненный специальной рабочей жидкостью — маслом ATF. За счет своей формы этот элемент трансмиссии получил народное название «бублик».

Суть работы гидротрансформатора очень проста. На колесах устройства имеются лопасти, которые перенаправляют жидкость в определенном направлении.

Вращаясь вместе с маховиком, насосное колесо создает поток жидкости и направляет его на лопасти турбины, тем самым и обеспечивается передача усилия.

Если бы конструкция включала только эти два колеса, то гидротрансформатор не отличался бы от гидромуфты, у которой вращающий момент на обеих составляющих практически одинаков.

Но в задачу гидротрансформатора входит не только передача усилия, а и его изменение.

Так, при старте необходимо обеспечить увеличение крутящего момента на ведомом колесе (при начале движения), а во время равномерного движения – исключить так называемое «проскальзывание».

Для выполнения этих функций в конструкции предусмотрены реактор и механизм блокировки.

Реактор представляет собой еще одно лопастное колесо, но значительно меньшего диаметра и располагается оно между турбиной и насосом, с последним реактор связан посредством обгонной муфты.

В задачу этого элемента входит увеличение скорости потока жидкости, что и приводит к повышению крутящего момента.

Работает реактор так: при возникновении большой разницы между основными колесами гидротрансформатора, обгонная муфта блокирует реактор, не давая ему вращаться (из-за этого еще одно название составляющей – статор).

При этом его лопасти, имеющие специальную форму, увеличивают скорость движения потока жидкости, попадающего на него после прохождения турбинного колеса, и направляют его снова на насос.

Таким образом реактор значительно повышает крутящий момент, необходимый для создания достаточного усилия при начале движения.

При равномерном движении гидротрансформатор блокируются, то есть в нем появляется жесткая связь, и делает это используемый в конструкции механизм блокировки.

Ранее в АКПП эта составляющая срабатывала только на повышенных скоростях движения. Сейчас же, используемые электронные системы управления коробкой блокируют гидротрансформатор практически на всех ступенях.

То есть, как только крутящий момент для определенной передачи подходит к требуемым параметрам, механизм срабатывает.

При смене ступени он отключается, чтобы обеспечить плавность переключения и снова включается. Тем самым исключается вероятность «проскальзывания» гидротрансформатора, что повышает его ресурс, снижает потери усилия и уменьшает потребление топлива.

Примечательно, что механизм блокировки, по сути, представляет собой фрикционное сцепление, и работает он по тому же принципу. То есть в конструкции имеется фрикционный диск, который закреплен на турбине.

В отключенном состоянии блокировочного механизма этот диск находится в отжатом состоянии. При включении же блокировки, фрикционы прижимаются к корпусу гидротрансформатора, тем самым и достигается жесткая передача крутящего момента от мотора на КПП.

В целом, если рассмотреть функционирование гидротрансформатора, то существует три режима его работы:

• Трансформация (включается, когда требуется повышение крутящего момента для создания большего усилия. В этом режиме работает реактор, обеспечивая повышение скорости движения потока);
• Гидромуфта (в этом режиме реактор не задействован и вращающий момент на ведущем и ведомом колесе практически одинаков);
• Блокировка (турбина жестко связана с корпусом для уменьшения потерь на «проскальзывание»).

Используемая для управления работой гидротрансформатора электронная система обеспечивает очень быструю смену режима его работы, подстраивая функционирование этого элемента под возникающие условия.

Признаки проблем с АКПП

Автоматическая трансмиссия в разобранном виде

Не секрет, что в ходе эксплуатации транспортного средства на автоматическую трансмиссию возлагаются большие нагрузки, которые могут стать причиной поломки коробки передач. И хотя в последнее время автомобильные производители делают все, чтобы увеличить ресурс службы этих агрегатов, все равно «автомат» считается одним из самых уязвимых узлов. Что касается неисправностей и их признаков, то они могут быть самыми разнообразными. К примеру, при поломках в работе гидроблока во время переключения скоростей могут возникнуть толчки и рывки. Однако, толчки могут быть самыми разными, их существует много типов и все они говорят о разных поломках.

Особенно, если поломки прогрессируют, толчки и рывки могут изменяться. Если возникают подобные проблемы в эксплуатации узла, владелец транспортного средства должен как можно быстрее заняться поиском неисправностей или обратиться к специалистам. Также следует отметить, что неисправности автоматической коробки передач могут быть выражены в невозможности переключить ту или иную скорость. Либо же в полной блокировке передач. Если вы столкнулись с подобной проблемой, то эксплуатировать свое транспортное ни в коем случае нельзя, иначе проблема может усилиться.

Иногда неисправности АКПП могут быть определены с помощью регуляторов и прочих датчиков, которыми оборудован агрегат.

Такие устройства позволяют автомобилисту определить и предупреждают его о:

• недостаточном уровне трансмиссионной жидкости в системе;
• недостаточном давлении рабочей смазки;
• перегреве автоматической трансмиссии;
• выходах из строя других датчиков;
• проблемах с переключением режимов.

Собственно, то же самое может сделать и бортовой компьютер, выдав на панель управления сообщение водителю путем активации лампочки Check Engine. Однако следует отметить, что большая часть подобных сообщений о поломках трансмиссии носят неточный характер. Соответственно, определить точно неисправности АКПП позволит только полная компьютерная диагностика или разбор и переборка агрегата. Также следует отметить, что в некоторых отдельных случаях даже диагностика не поможет, в результате чего возникнет необходимость демонтажа трансмиссии.

Как продлить жизнь гидромуфте автоматической КПП

Чтобы избежать неисправностей в гидротрансформаторе АКПП нужно следовать элементарным правилам, которые помогут продлить срок службы его.

раз в полгода делать профилактику транспортному средству в виде технического осмотра на СТО;
один раз на 90 000 километров делать полную замену масла, один раз на 40000 километров делать частичную замену смазки. Раз в десять тысяч километров проверять уровень трансмиссионной жидкости

Масляное голодание может вызвать поломку гидротрансформатора;
обязательно при замене смазывающей жидкости менять фильтрующее устройство;
раз на 250 тысяч километров делать капитальный ремонт АКПП;
прогревать АКПП в зимнее время перед началом движения в течение пяти минут;
вовремя обращать внимание на различные запахи в салоне, стуки в АКПП, вибрацию, толчки. Если самостоятельно владелец не может определить причину, то обязательно посетить станцию технического обслуживания;
не стартовать резко на автомобилях, которые не предназначены для этого;
не дергать кулису АКПП и резко не переключать передачи;
добавить второй радиатор охлаждения для АКПП в жарких странах или регионах России

Перегрев АКПП может привести к выходу из строя не только гидротрансформатора.

Эксперты говорят, что, следуя всем перечисленным правилам, автовладельцу не понадобиться покупать контрактную или новую АКПП после пробега в 200000 километров.

Чем чревата езда без блокировки гидротрансформатора

Итак, не трудно догадаться, что активная эксплуатация авто с неисправной блокировкой ГДТ может обернуться целым рядом более серьезных проблем или даже выходом всей АКПП из строя.

Как правило, в современных АКПП гидротрансформатор блокируется на всех передачах, за срабатывание отвечает электроника и отдельный клапан, который регулирует силу прижатия. Как уже говорилось выше, частичная блокировка включается даже при плавном разгоне.

Если машину разгонять резко, блокировка ГДТ сработает практически сразу. Пока автомобиль новый, такая работа «бублика» позволяет обеспечить хорошую разгонную динамику наряду с высокой топливной экономичностью.

Однако в дальнейшем неизбежен износ накладок блокировки, причем происходит это быстро. С одной стороны, можно часто менять масло в АКПП, чтобы свести к минимуму загрязнения самой коробки. Это эффективный способ, однако на интенсивность износа накладок он никак не влияет.

Фактически, к ста тысяч километров накладки изношены, блокировка перестает быть плавной, машина дергается при ее срабатывании, продукты износа выделяются все активнее и активнее, засоряется клапан (соленоид) блокировки гидротрансформатора, загрязнение масла и рывки еще больше усиливаются. В худших случаях автомат переключается с ударами, коробка толкается и сильно пинается. Результат — сильные повреждения самой АКПП.

Становится понятно, что кроме банального перегрева масла в АКПП по причине неработающей блокировки ГДТ, также износ накладок блокировки приведет к скорому выходу коробки-автомат из строя. В подобной ситуации дешевле и правильнее заменить или отремонтировать сам гидротрансформатор при появлении первых признаков неисправности, чем менять или капитально ремонтировать всю АКПП.

По окончании корпус требуется правильно заварить, после чего выполняется балансировка гидротрансформатора. Сварка и балансировка предельно важны, так как от этого напрямую зависит герметичность корпуса и общее качество работы узла. Также ошибки во время ремонта могут привести к выходу не только ГДТ, но и самой коробки или даже ДВС.

Ремонт гидротрансформатора АКПП своими руками

Ремонт гидротрансформатора АКПП выйдет не дороже, чем покупка бывшей в употреблении коробки. Чтобы провести его понадобятся:

• яма или эстакада;
• гаечные ключи и ремкомплекты;
• кран для снятия АКПП;
• оборудования для тестов;
• подъемник;
• масло;
• новое фильтрующее устройство.

Чтобы отремонтировать гидротрансформатор нужно снять АКПП из авто и полностью демонтировать ее. Вытащить гидротрансформатор и установить его на специальный станок, на котором аккуратно разрезать корпус по шву и разъединить на две части.

Эксперты не рекомендуют проводить ремонт гидротрансформатора самостоятельно. А также не советуют заливать в него различные очищающие жидкости. Так как они помимо спекшегося масла и нагара разрушают уплотнители, сальники и другие резиновые прокладки.

Опытные механики запрещают использовать старые сальники и уплотнительные кольца. Хоть они не использовались, но срок жизни их вышел. Так как резина со временем ссыхается, лопается. Незаметные микротрещины на таком установленном сальнике могут привести в будущем к полной замене устройства.

Читать

Регулировка и промывка гидроблока АКПП al4: замена клапанов и соленоидов

После завершения всех работ с ремонтом гидротрансформатора АКПП рекомендуется установить в коробку и провести балансировку. В противном случае нарушенный баланс убьет все механические детали АКПП.

Сварка корпуса обязательна. Это делается для герметичности аппарата.

Стоимость ремонта гидротрансформатора в крупных городах РФ начинается от 4 тысяч рублей. Поэтому, если машина не двигается, и друг посоветовал купить контрактную АКПП, то не стоит сразу покупать ее. Восстановление может обойтись намного дешевле.

Рекомендации по обслуживанию и эксплуатации ГДТ

Применение «бублика» в трансмиссии упрощает и облегчает управление автомобилем даже в тяжелых условиях. Однако, АКПП с гидротрансформатором при сравнении с МКПП проигрывает по параметрам:

• низкий КПД без применения блокировки;
• расход топлива на 10% выше;
• малый диапазон изменения крутящего момента «бублика» и необходимость установки планетарного редуктора;
• сложность конструкции и обслуживания;
• высокая стоимость.

Чтобы стать постоянным клиентом мастерской по ремонту гидротрансформатора АКПП, нужно соблюдать два правила:

• как можно чаще вжимать педали газа и тормоза в пол, чтобы быстрее истереть фрикцион муфты блокировки в абразивную пудру, загрязнить масло и ускорить износ автомата;
• никогда не менять жидкость, особенно, если она черная, горячая, а уровень выше или ниже нормы.

Если серьезно, то ГДТ выходит из строя медленно и незаметно для водителя. Явный сигнал неисправности — течь масла в месте соединения гидротрансформатора и двигателя. Другие признаки неполадки могут проявляться уже на стадии распространения «заболевания» по все АКПП. Поэтому, если автомобиль ведет себя странно: медленно разгоняется, увеличил расход топлива, при движении появляется вибрация — нужно отправить машину на проверку.

Перед самостоятельным осмотром коробки нужно изучить устройство и особенности конкретной модели АКПП. Чтобы добраться до гидротрансформатора, придется снимать всю коробку. Без распила и разборки отремонтировать «бублик» не получится. Промывка гидротрансформатора растворителями может повредить колесам и «разъесть» сальники.

После ремонта и сборки АКПП необходима балансировка гидротрансформатора. Не все сервисы проводят эту операцию, поскольку она трудоемка и проблематична. ГДТ работает на высоких оборотах — дисбаланс или нарушение соосности валов выведут из строя не только «бублик», но и всю АКПП.

Срок службы современного гидротрансформатора АКПП составляет 150 — 200 000 км. Ресурс сократится до 100 000, если менять масло. Фрикционы истираются к 120 — 150 000 км и тоже требуют замены. После 200 000 км «бублику» с регулируемым проскальзыванием прописан плановый капремонт.
