Парковочный тормоз (ручник): принцип работы, устройство и особенности эксплуатации

Гидравлические и электронные блокираторы колес

Устройство гидравлического привода включает дополнительный цилиндр, встроенный в жидкостные контуры задних колес. Внешне напоминает обычный «ручник», внутри которого установлены поршни, связанные с рукояткой. Для блокировки используется штатная рабочая система, действующая за счет сжатия жидкости.

Когда водитель тянет рукоять стояночного гидравлического тормоза, поршни создают давление только в жидкостных контурах задних колес, отчего штатные рабочие цилиндры зажимают диск или барабан колодками. Недостатки подобной конструкции и принципа действия очевидны: в случае протечки магистрали либо поломки задних гидроцилиндров ручной тормоз тоже перестанет нормально функционировать. Зафиксировать автомобиль будет нечем.

Принцип работы «ручника» электромеханического действия состоит в следующем:

1. Когда нужно зафиксировать машину, шофер нажимает в салоне соответствующую кнопку, давая команду электронному блоку управления.
2. Контроллер включает два электродвигателя с редукторными механизмами, размещенные на задних колесах.
3. Моторчики посредством винтовых приводов сжимают колодки вокруг тормозного диска. Поскольку накладки со временем истираются, длину хода контроллер определяет по датчику.
4. Для отключения «ручника» нужно повторно нажать кнопку. Электронный блок отдаст команду двигателям, которые отпустят колодки.

Недостаток электроники – потеря работоспособности при отсутствии электропитания (например, аккумуляторная батарея разрядилась либо демонтирована). Второй момент: механизмы с моторчиками устанавливаются вместе с дисковыми тормозами, для блокировки барабанных применяется трос и тяги.

Положительных качеств у электронного «ручника» гораздо больше:

1. Забывчивый автолюбитель не поедет со включенным стояночным тормозом. Когда двигатель заведется и машина тронется с места, контроллер заставит электродвигатели отпустить колодки.
2. Чтобы отключить блокировку колес, недостаточно повторно нажать кнопку. Водитель должен пристегнуться, запустить силовой агрегат и поставить ногу на тормозную педаль.
3. На машине, оборудованной электрическим приводом «ручника», доступна противооткатная функция безопасности Auto Hold. Она действует просто и надежно: блокировка колес автоматически включается всякий раз, когда автомобиль останавливается с работающим двигателем. Это позволяет спокойно трогаться с места на любом уклоне.

Электрический ручной тормоз, управляемый контроллером, повышает безопасность вождения и отказывает значительно реже тросового привода. Простая механическая версия ломается из-за растяжения либо заклинивания тросов от ржавчины и попадания грязи. В течение эксплуатации привод нужно постоянно подтягивать, иначе колодки схватывают только в верхнем положении рычага.

Как пользоваться?

В современных авто, особенно с автоматической трансмиссией, неважно это автомат — вариатор или даже робот. Электронные ручники практически обязательны, все потому что они работают с многими современными системами, например AUTO HOLD (автоматическое удержание в пробках и светофорах)

В итоге у нас образовывается как бы три состояния работы этого узла:

• Совмещенное с системами безопасности.
• AUTO HOLD. Нужен в основном для АКПП. Когда включается режим «D» – DRIVE, если отпустить педаль тормоза, машина ВСЕГДА будет «ползти» (на небольшой скорости вперед). Именно AUTO HOLD автоматически фиксирует машину на месте, когда вы сильно надавите на педаль тормоза (даже при включенном режиме «D»). Это помогает особенно в больших городах, в пробках, когда постоянно нажимать на педаль тормоза, мягко сказать утомительно. А дергать селектор на АКПП в нейтраль, не всегда правильно. Про этот режим у меня будет отдельная статья.
• НУ и последнее и что говорится по назначению. Это ручной тормоз. Расскажу, как им пользоваться.

Когда вы подъехали на автомобиле к месту стоянки (трансмиссия может быть и механическая). Вы должны перевести селектор в положение «нейтраль» (N), можно и (P) паркинг (если у вас АКПП). Далее как написано во многих инструкциях, нужно зафиксировать машину, особенно если стоит на горке. Режим «ПАРКИНГ», на больших уклонах не работает (более 20 градусов), авто может покатиться. То есть ручник, должен присутствовать ОБЯЗАТЕЛЬНО!

Вместо того, чтобы поднять рычаг стояночного тормоза, вы просто нажимаете кнопку (ну или поднимаете как у меня на KIA OPTIMA). Сзади слышите звук работы электрических моторов и все ваше транспортное средство (ТС) зафиксировано (на приборной панели загорится индикатор «ручника»).

Вот так легко и просто, не нужно упираться и «качать руки», как в ситуации с механическим вариантом.

Далее, после того как вам нужно куда то поехать, вы просто садитесь в салон, запускаете мотор, включаете первую передачу или режим «D», электронный ручник автоматически отключится. ТО есть вы его по любому не забудете отключить. Как видите все очень просто, я бы даже сказал элементарно.

Электрический стояночный тормоз

Стояночный тормоз – это незаменимая часть, которая должна быть в каждом автомобиле. Механические варианты был издавна и нынешних времен. Но последнее время в современных автомобилях, все чаще и чаще стали появляться электромеханические стояночные тормоза. В прайсах они именуются как Electromechanical Parking Brake – EPB. Это современная конструкция механического стояночного тормоза, в котором вместо длинной ручки используется электроника.

Не нужно напрягаться, и тянутся к ручнику, зачастую кнопку ручника инженеры размещают где-то поблизости с рычагом переключения передач. Но в таком механизме есть как плюсы, так и минусы. К примеру, в обычном механическом ручнике есть преимущества того, что в экстренной ситуации или при отказе тормозов он может помочь избежать ДТП. Для электромеханического это минус. Механическим стояночным тормозом можно регулировать усилие торможения, в электронном ручнике оно или есть или его нет.

Читайте про выбор тормозных колодок

Диагностика ручного тормоза

Осуществление проверки работоспособности стояночного тормоза следует производить с периодичностью раз/месяц (некоторые автопроизводители ориентируют на показатель пробега – каждые 20-30 тысяч километров). Если вы чувствуете, что эффективность фиксации автомобиля ручником снизилась, ждать рекомендованного срока проведения обслуживания ручника не нужно.

При этом существует две распространённых методики диагностирования состояния ручного тормоза:

• первый способ требует постановки автомашины на достаточно крутой склон (с градиентом от 15 градусов и более) и затянуть рычаг на последнее деление храповика. Если автомобиль при этом удерживается от самопроизвольного движения под действием силы тяжести – всё в порядке. Если нет – очевидно, что он утратил ту эффективность торможения, которая от него требуется, и вам нужно немедленно устранить причину неполной работоспособности ручника с последующей регулировкой или ремонтом механизма;
• второй способ не требует наличия горки. Проверку можно и нужно осуществлять на горизонтальной поверхности. Для этого затягиваем рычаг на себя до упора, заводим мотор, включаем пониженную передачу (строго говоря – первую) и начинаем медленно и равномерно отпускать педаль сцепления. При полностью исправном ручном тормозе автомашина немного дёрнется, но заглохнет. В противном случае – начнёт движение, возможно, с меньшей скоростью, чем обычно. И тогда также придётся осуществлять натяжку тросика ручного тормоза.

Ощутимое снижение эффективности фиксации колёс ручником может быть вызвано следующими причинами:

• ослабление натяжения тормозного тросика (характерное при длительной эксплуатации автомобиля без проведения обслуживания СТ, а также при злоупотреблении использованием стояночного тормоза при движении автомобиля);
• тормозные накладки изношены сверх нормы;
• зазор между колодками и барабаном увеличен.

Как видим, далеко не всегда ответственность за недостаточную эффективность торможения лежит на самом ручнике.

Перечислим, в каких случаях требуется проведение его регулировки:

• после каждой замены колодок;
• если выполнялись работы, связанные с регулировкой тормозных колодок;
• при выполнении операции замены дисков/барабанов;
• если свободный ход рычага СТ увеличился настолько, что захватывает все зубцы, вплоть до десятого;
• после замены тросика и/или других компонентов привода ручного тормоза.

В принципе операция регулировки натяжения тросика несложна, и если у вас нет ни времени, ни желания обращаться в автосервис, выполнить её можно и самостоятельно, даже при отсутствии навыков выполнения подобной работы.

Правда, есть здесь и объективные трудности. Связаны они с тем, что такая операция должна проводиться с соблюдением мер безопасности, поскольку нужен полный доступ к днищу машины. Нелишним будет перед выполнением регулировки заглянуть в руководство пользователя, чтобы изучить особенности конструкции стояночного тормоза в приводной его части.

Электромеханический стояночный тормоз

Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему. Электрический, или как его еще называют, электронный стояночный тормоз представляет собой автономный узел, работающий под управлением бортового компьютера автомобиля.

Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.

При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.

Электронный привод стояночного тормоза. Схема исполнительной части.

Электромеханический стояночный тормоз включает в себя:

• входные датчики;
• электронный блок управления.

Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.

При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.

При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.

Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.

Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину. Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.

Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.

Стояночный тормоз (он же ручной тормоз, или в обиходе «ручник») является неотъемлемой частью тормозного управления автомобиля. В отличие от основной тормозной системы, используемой водителем во время движения, стояночная тормозная система служит, в первую очередь, для удержания на месте автомобиля, стоящего на поверхностях с уклоном, а также может быть использована как экстренная аварийная тормозная система при отказе основной. Из статьи узнаем об устройстве и принципе работы ручника.

Общий вид ручного тормоза

Главное предназначение стояночного тормоза (или ручника) состоит в удержании автомобиля на месте во время длительной стоянки. Также он используется в случае выхода из строя основной тормозной системы при аварийном или экстренном торможении. В последнем случае ручник применяется в качестве притормаживающего устройства.

Также ручной тормоз используется при осуществлении резких поворотов на спортивных автомобилях.

Стояночный тормоз состоит из тормозного привода (как правило, механическог)о и тормозных механизмов.

Этапы регулировки привода стояночного тормоза

Работа по регулировке привода стояночного тормоза предполагает перемещение уравнителя троса ручника по направлению к передней части кузова авто. У разных моделей машин регулировочный механизм может располагаться под днищем или в салоне автомобиля.

Регулировка механизмов, располагающихся внутри автомобиля, производится через специальный лючок, который находится в центральной панели между сидениями водителя и переднего пассажира. В качестве примера приведем порядок действий по настройке привода стояночного тормоза, если регулировочный механизм расположен под днищем кузова. В этом случае автомобиль нужно установить на смотровую яму или на эстакаду.

Инструкция по регулировке привода стояночного тормоза:

• С помощью щетки с металлическим ворсом необходимо очистит от коррозии и загрязнений резьбу регулировочной тяги.
• Затем нужно ослабить контргайку. Для откручивания/закручивания гайки используются два ключа (одним нужно зафиксировать регулировочную гайку, а другим открутить контргайку).
• Для изменения положения регулировочной гайки, ее следует закрутить на определенное число витков.
• После закручивания регулировочной гайки нужно затянуть контргайку (гайки должны плотно прижиматься друг к другу).

Проверка регулировки привода стояночного тормоза входит в программу обязательного техосмотра автотранспортных средств. В этом случае выполняются следующие операции:

1. ручной тормоз должен удерживать авто с полной снаряженной массой на уклоне 16º — 25º (в зависимости от требований к автомобилю);
2. диагностика стояночного тормоза проводится на специальном барабанном стенде, который позволяет измерить тормозное усилие и равномерность его распределения между механизмами торможения задних и передних колес.

Существует несколько методов, с помощью которых можно самостоятельно проверить натяжение троса привода стояночного тормоза:

• по числу щелчков рычага ручника. В этом случае необходимо изучить рекомендации производителя по конкретной модели авто (например, для ДЭУ Matiz нормой составляет 7 щелчков, а для вазовской «шестерки» от 2 до 4 щелчков). Минус регулировки стояночного тормоза в соответствии с такими требованиями состоит в том, что в некоторых случаях если сразу заменить задние колодки и барабаны (или диски) эти детали будут сильно прижаты друг к другу. Учитывая это обстоятельство можно порекомендовать сразу после замены колодок/барабанов делать ослабленную регулировку привода стояночного тормоза, а после притирки колодок провести подтяжку ручника;
• по силе, с которой колодки прижимаются к тормозному барабану или диску. Чтобы отрегулировать степень прижатия фрикционных накладок, необходимо вывесить задние колеса на подъемнике или с помощью подкатного домкрата. Затем необходимо подтягивать привод стояночного тормоза до тех пор, пока при отпущенном ручнике колодки будет слегка касаться тормозного диска или барабана. Степень прижатия должна быть такой, чтобы колесо можно было без особых усилий прокрутить рукой, и во время его вращения был слышен еле заметный шелест от касаний колодок и поверхности тормозного барабана. Если регулировка привода стояночного тормоза после замены задних тормозных колодок выполнена таким образом, то после притирания накладок на протяжении 100-200 километров пробега, зазор между ними и барабаном будет оптимальным.

Отдельно стоит отметить конструкционную особенность переднеприводных моделей ВАЗ. У таких авто наблюдается недостаточная натянутость троса ручника даже после правильно выполненной регулировки привода стояночного тормоза. Это происходит потому, что наконечник троса ограничивает перемещение рычага. Когда происходит затягивание ручника возвратная пружина слишком рано соприкасается с ограничителем. Для устранения этой проблемы некоторые автолюбители производят спиливание ряда витков возвратной пружины. Выполнять такую операцию следует очень аккуратно, чтобы не деформировать трос привода стояночного тормоза. При этом, отрезанные витки с обеих сторон пружины должны иметь одинаковую длину.

Как он работает?

В принципе все просто. Зачастую его устанавливают на машинах, где сзади дисковые тормоза, а не барабанные.

ТО есть сзади есть почти такой же суппорт, как и на передней оси. НО есть небольшое отличие, сбоку прикрепляется специальный электрический двигатель, на который подается питание из бортовой сети автомобиля.

Система можно сказать гибридная, когда вы давите на педаль тормоза, работает гидравлическая система, именно она сжимает задние колодки. НО когда вы хотите зафиксировать авто на месте, тогда подключается электрический двигатель на суппорте, он также сдавливает колодки и держит их. Благодаря чему, задняя ось надежно фиксируется.

Двигатель имеет червячный механизм (ось с резьбой), многие называют болт. Он как бы выкручивается и  с силой давит на колодку. Усилие действительно большое, может держать машину на больших горках, без каких либо проблем.

Что такое автохолд в машине?

Во некоторых моделям автомобилей Volkswagen (Tiguan, Touareg, Golf, Passat седан, Passat Variant) электромеханический стояночный тормоз с функцией AUTO HOLD является стандартным оборудованием.

Преимущества использования

• Больше безопасности и комфорта предоставляют функциональное расширения электромеханического стояночного тормоза: «динамический ассистент трогания», «динамическая функция аварийного торможения» и функция «AUTO HOLD».
• Предотвращается непроизвольный откат.
• Оптимальная точка включения тормоза по сравнению с механическим ручным тормозом.
• Экономия пространства внутри салона, больше свободного места в области центральной консоли (например, для подстаканников).

Принцип действия

Электромеханический стояночный тормоз Volkswagen заменяет обычный ручной тормоз на кнопку в центральной консоли. Традиционный рычаг ручного тормоза отсутствует.

С помощью двух электродвигателей, электромеханический стояночный тормоз включает задние дисковые тормоза.

Данная система устроена таким образом, что при пропадании напряжения в бортовой сети припаркованный автомобиль продолжает надёжно удерживаться.

При срабатывании стояночного тормоза контрольные лампы в комбинации приборов и в клавише загораются; звук от срабатывания тормоза свидетельствует о его включении.

Режимы работы

• статический режим: скорость автомобиля ниже 7 км/ч;
• динамическое торможение: скорость автомобиля превышает 7 км/ч;

Динамический ассистент трогания

Обеспечивает плавное трогание автомобиля без отката назад при включённом электромеханическом тормозе даже на подъёме.

Данная функция доступна, если:

• дверь водителя закрыта;
• ремень безопасности пристёгнут;
• двигатель работает.

Автомобиль не должен удерживаться педалью тормоза (например, при остановке перед светофором), если электромеханический стояночный тормоз активирован.

Сразу после нажатия на педаль акселератора стояночный тормоз автоматически выключается, и автомобиль трогается.

Если водитель не пристёгнут, стояночный тормоз можно выключить только вручную, одновременно нажав на педаль тормоза.

Динамиическая функция автоматического торможения

При отказе или блокировке педали тормоза, автомобиль можно эффективно затормозить с помощью динамической функции аварийного торможения.

Оттяните и удерживайте клавишу стояночного тормоза, и автомобиль будет тормозиться с замедлением около 6 м/с (что составляет около 60% от максимального торможения).

При этом раздаётся звуковой предупредительный сигнал и включаются стоп-сигналы.

Функция аварийного торможения реализуется при скорости автомобиля свыше 7 км/ч посредством поднятия гидравлического давления в тормозной системе. Процесс торможения, при необходимости, поддерживается со стороны функции ABS/ESP. Благодаря этому при торможении поддерживается устойчивость автомобиля.

При отпускании клавиши на скорости выше 7 км/ч или при нажатии на педаль акселератора функция аварийного торможения выключается. После остановки автомобиля стояночный тормоз необходимо выключать, как описано для случае парковки.

При скорости ниже 7 км/ч стояночный тормоз работает в стандартном электромеханическом режиме.

Электронный стояночный тормоз установлен на автомобилях:

Golf хэтчбек, Golf Sportsvan, Golf Variant, Sharan, Touareg, Tiguan, Touran, Passat седан, Passat Variant, Volkswagen CC.

Устройство стояночного тормоза

К основным элементам ручника относятся:

• механизм, приводящий тормоз в действие (педаль или рычаг)
• тросы, каждый из которых воздействует на основную тормозную систему, приводя к торможению

В конструкции тормозного привода ручника используются от одного до трех тросов. Схема из трех тросов наиболее популярна. Она включает в себя два задних троса и один передний. Первые соединены с тормозными механизмами, второй — с рычагом.

В результате усилие трения на тормозе увеличивается, транспортное средство замедляется и останавливается. Если нога снята с педали тормоза, избыточное давление снова уменьшается. Поршень зажимается в исходное положение резиновым уплотнением, и тормозной диск может свободно вращаться.

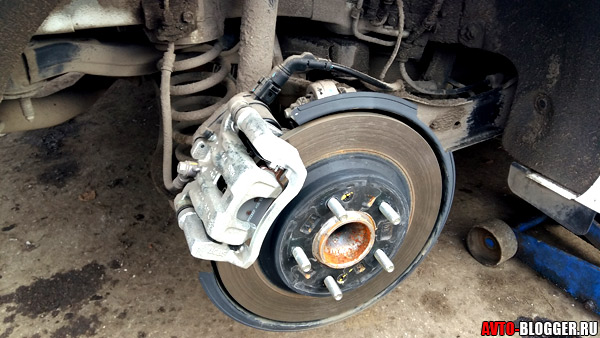

Положение и конструкция тормозного суппорта

Тормозные суппорты расположены в области колес — слева и справа на передней оси. Транспортные средства, оснащенные дисковыми тормозами на задней оси, также имеют тормозные суппорты. Тормозные суппорты в основном оснащены одним или двумя поршнями. В случае мощных или очень тяжелых транспортных средств может быть установлено до пяти поршней на суппорт тормоза. В редких случаях имеются конструкции с двумя полными тормозными суппортами на колесо.

Тросы соединяются с элементами стояночного тормоза за счет регулируемых наконечников. На концах тросов расположены регулировочные гайки, позволяющие менять длину привода. Снятие с тормоза или возвращение механизма в первоначальное положение происходит за счет возвратной пружины, находящейся на переднем тросе, уравнителе или непосредственно на тормозном механизме.

В дополнение к служебному тормозу, требуемому для торможения подвижного транспортного средства, тормозной суппорт также может выполнять функцию стояночного тормоза. Это ставит перед собой задачу обеспечения устойчивости стоячего автомобиля. Стояночный тормоз работает следующим образом.

Когда прикладывается стояночный тормоз, механическая сила прикладывается к тормозному поршню и, следовательно, к тормозной накладки. Этой мощности достаточно, чтобы держать автомобиль на склоне. Механически приводится в действие с помощью рычажной системы, электрически поддерживаемой с помощью электродвигателя и зубчатого зацепления, или кабельного натяжения. В случае тормозных суппортов проводится различие между двумя типами конструкции.

Заключение

Стояночный тормоз является важным элементом в устройстве автомобиля. Его исправность повышает безопасность эксплуатации транспортного средства и снижает риск аварий. Поэтому необходимо регулярно проводить диагностику и обслуживание данного механизма.

Стояночный тормоз
(бытийное название — ручник
) обязательный механизм во всех автомобилях без исключения. Он служит для удержания автомобиля на месте и используется во время стоянки автомобиля под уклоном или без него (именно от этого произошло название «стояночный»). Также, если у вас автомобиль с задним приводом, ручник может помочь совершить резкий поворот либо занос, в так называемый управляемый дрифт.

У ручника есть ещё одна функция: при невозможности остановить автомобиль рабочей тормозной системой , использование стояночного тормоза позволит добиться полной и своевременной остановки.

• 1 — чехол;
• 2 — передний трос;
• 3 — рычаг;
• 4 — кнопка;
• 5 — пружина тяги;
• 6 — тяга защелки;
• 7 — втулка;
• 8 — ролик;
• 9 — направляющая заднего троса;
• 10 — распорная втулка;
• 11 — оттяжная пружина;
• 12 — задний трос;
• 13 — кронштейн заднего троса.

Поставив на парковке машину на ручник, можно не бояться самопроизвольного её отката. Это, и правда, на самом деле удобно. Но стоит отметить что зимой, когда температура довольно ниже нуля, пользоваться ручником не советуется. Велика вероятность того, что тронуться после ночной стоянки не удастся. При значительном понижении температуры воздуха конденсат, на тормозных дисках и колодках, замерзает. Механизм схватывается настолько сильно, что и при помощи силы не удастся привести его в рабочее состояние.
