Замена диодного моста ваз 2107 инжектор

Процесс замены диодного моста на ВАЗ 2107

Перед тем как приступить к работе, подберём необходимые инструменты. Вот что нам потребуется:

• ключ рожковый на 17;
• ключ рожковый на 19;
• торцовая головка на 8;
• торцовая головка на 10 с длинным воротком;
• плоская отвёртка;
• новый диодный мост для ВАЗ 2107 (стоимость около 400 рублей);
• молоток.

Приступая к работе, следует понимать следующее: прежде чем снимать диодный мост, сначала придётся снять генератор и разобрать его практически полностью. Без этого до диодного моста добраться не удастся.

1. Рожковым ключом на 19 откручивается крепёжная гайка, удерживающая генераторную скобу. Генератор снимается.

Снятие и ремонт генератора ВАЗ-2107, ВАЗ-2106 и ВАЗ-2109

В данном материале речь пойдет о том, как отремонтировать и перебрать генератор ваз-2107 марки 37.3701. Данный мануал подойдет практически ко всем классическим генераторам, Г-222 и другим. Принципы сборки и разборки у всех одинаковые. Главное при таких работах запастись качественным запасными частями, ибо самое сложное и трудоемкое тут – сам процесс работы, и поэтому обидно будет перебирать и разбирать генератор заново из за того что там через месяц зашумит подшипник или снова выгорит диодный мост. Нам в идеале понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник, можно обойтись и без него). Так же хорошо иметь под рукой щетку по металлу или щетки в виде насадок на дрель. Вобщем, поехали.

Итак сам генератор:

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее. Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

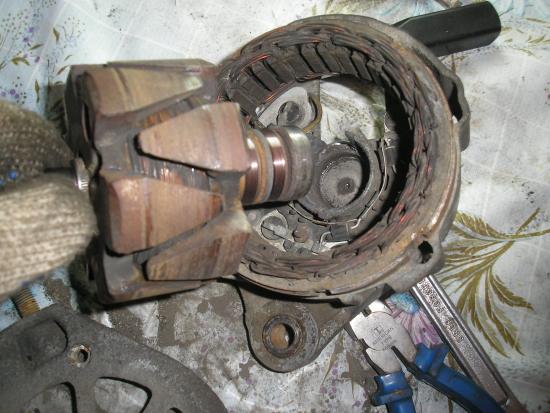

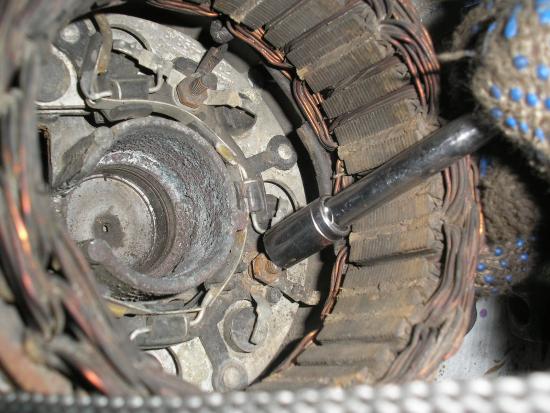

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста

Тут обратите внимание если болты начнут проворачиваться надо придержать их пассатижами с другой стороны крышки

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи. Новые запчасти. Конденсатор, два подшипника и диодный мост, у вас тут может быть в добавок реле регулятор но у меня оно итак новое было.

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца

Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент – запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Кстати советую прошкурить посадочную плоскость конденсатора для лучшего контакта(видно на фото выше. Ротор забиваем обратно несильными ударами молотка, для того чтобы не повредить резьбу я надел на вал головку.

При сборе накладок переднего подшипника не забываем законтрить болты зубилом.

Ну и вот генератор опять в сборе

Возникли вопросы? Айда на форум в клуб ваз классики, поможем чем сможем!

Общие полезные сведения

Генератор ВАЗ 2107 преобразовывает механическую энергию вращения коленчатого вала мотора в электрическую. Он предназначен и для питания всей бортовой сети, а также необходим для подзарядки батареи аккумулятора. Чтобы преобразовывать переменный ток в постоянный, агрегат оснащен выпрямительным блоком, который состоит из шести диодов. Специальное реле-регулятор служит для поддержания на заданном уровне напряжения. Располагается данное устройство вне генератора.

При включении зажигания, напряжение, проходя через контрольную лампу автомобиля, достигает регулятора, а с него передается на обмотку возбуждения. Питают ее три диода. Они находятся в выпрямительном блоке. Если во время запуска контрольная лампа и дальше продолжает гореть, значит присутствует недостаточная зарядка аккумулятора. Нужно проверить, какое состояние напряжения бортовой сети. Если оно ниже нормы, значит:

• возникло короткое замыкание в сети;
• появились неисправности в аккумуляторе;
• возникли неисправности автомобильного реле-регулятора;
• неисправности генератора ВАЗ 2107.

В этой ситуации следует проверить натяжку ремня, а также состояние его подшипника, посмотреть, исправный ли реле-регулятор. Не лишним будет еще раз просмотреть срок годности и действительное состояние аккумулятора. Если все нормально, а напряжения недостаточно, нужно обратится к специалисту-автоэлектрику. Генератор представленной модели авто не нуждается в особенном уходе. Нужно только следить за тем, чтобы на него не попадала вода и грязь

Также следует проверять состояние ремня (нужно, чтобы он был натянут, примерно, как на видео), а также важно, чтобы подшипник постоянно был смазан и не создавал шум при работе

Порядок проверки при разных режимах работы двигателя

Для выполнения данной операции понадобится помощник. Последовательность действий по проверке работоспособности генератора:

1. Цифровой или индикаторный мультиметр устанавливаем в режим измерения постоянного напряжения. Проверяем параметры на клеммах аккумуляторной батареи. Согласно руководству по эксплуатации напряжение должно быть в пределах от 11,9 до 12,6 В возможно чуть меньше с учетом того, что сеть потребляет небольшое количество энергии.
2. Помощник запускает двигатель и оставляет его работ на оборотах холостого хода, вновь проверяем напряжение. Если оно упадет, это означает что генератор, либо полностью не работает, либо параметры недостаточны для заряда батареи.
3. Превышение напряжения значения в 14,5 В в течение длительного времени приведет к закипанию электролита в банках.

При выявлении неисправности генератора потребуется проверить диодный мост, электронный регулятор напряжения, обмотки статора и ротора, а также состояние щеточного узла.

КАК ПРОЗВОНИТЬ ДИОДНЫЙ МОСТ НА ВАЗ 2107

Чтобы узнать, исправен ли диодный мост, автовладельцу не требуется обладать какими-то специальными навыками. Всё, что ему нужно — элементарные познания в электротехнике и пара приборов:

• бытовой мультиметр;
• лампочка накаливания на 12 вольт.

ПРОВЕРЯЕМ ДИОДНЫЙ МОСТ ОБЫЧНОЙ ЛАМПОЧКОЙ

Перед началом проверки следует убедиться, что аккумулятор заряжен. Желательно, чтобы уровень заряда аккумуляторной батареи был максимальным.

1. Основа диодного моста (т. е. тонкая пластина, в которую вкручены диоды) подключается к отрицательной клемме аккумулятора. Саму пластину необходимо крепко закрепить на корпусе генератора.

2. К лампочке подключаются два провода. Затем один из них следует присоединить к положительной клемме аккумулятора, а второй провод вначале подключается к выходу, предусмотренному для дополнительного диода, а потом этим же проводом следует дотронуться до болта положительного выхода диода и до точки подключения обмотки статора.

3. Если диодный мост исправен, то после сборки вышеуказанной схемы лампа накаливания гореть не будет. И при подключении провода к различным точкам моста лампочка тоже гореть не должна. Если же на каком-то этапе проверки лампочка загорелась, значит, диодный мост неисправен и нуждается в замене.

ПРОВЕРЯЕМ ДИОДНЫЙ МОСТ НА ОБРЫВ

Этот способ проверки похож на тот, что изложен выше, за исключением двух нюансов.

1. Отрицательный контакт лампочки подключается к плюсовой клемме аккумулятора.
2. Второй провод лампочки подключается к минусовой клемме аккумулятора. Затем проверяются те же точки, что указаны выше, однако тут контрольная лампочка должна гореть. Если лампочка не горит (либо горит, но очень тускло) — налицо обрыв моста.

ПРОВЕРЯЕМ ДИОДНЫЙ МОСТ БЫТОВЫМ МУЛЬТИМЕТРОМ

Прежде чем проверять диодный мост этим способом, его нужно будет полностью извлечь из генератора. Других вариантов нет. При этом способе проверки каждый диод придётся прозванивать по отдельности.

1. Мультиметр переключается на прозвон. В этом режиме при соприкосновении электродов мультиметр начинает пищать (а если конструкция мультиметра не предусматривает подачу звуковых сигналов, то в режиме прозвона на его дисплее должно высвечиваться сопротивление в 1 кОм).

2. Электроды мультиметра подключаются к двум контактам первого диода в мосту. Затем электроды меняются местами и подключаются к диоду снова. Диод исправен тогда, когда при первом подключении сопротивление на дисплее составляет 400–700 Ом, а при втором подключении оно стремится к бесконечности. Если и при первом, и при втором подключении электродов сопротивление на дисплее мультиметра стремится к бесконечности — диод сгорел.

Здесь же следует отметить, что при обнаружении сгоревших диодов сегодня никто не морочит себе голову их заменой. Мост со сгоревшим диодом просто выбрасывается. Почему? Всё просто: во-первых, сгоревший диод придётся очень аккуратно выпаивать. А для этого необходимо иметь навык работы с паяльником, который есть далеко не у всех. А во-вторых, устанавливать в мост надо диоды марки 2Д219Б, и только их. Да, на рынке существует масса других диодов с аналогичными электротехническими характеристиками. Беда с ними только одна: они горят, причём очень быстро. А найти в продаже вышеуказанный 2Д219Б с каждым годом становится всё сложнее. Не знаю, почему это происходит, но это факт, с которым мне довелось столкнуться лично.

Неисправности

К основным неисправностям генератора ВАЗ 2107 относятся:

• износ щеток;
• выход из строя диодного моста (выпрямительного блока);
• выход из строя подшипников ротора;
• замыкание в обмотке возбуждения;
• обрыв или замыкание в обмотке статора.

Признаками неисправного генератора являются:

• отсутствие загорания контрольной лампы на приборной панели;
• нахождение стрелки вольтметра в красной зоне;
• искрение внутри генератора;
• шум при работе (гул или вой);
• дым и запах горелого со стороны генератора.

Определить причину выхода из строя генератора, не имея понятия в электротехнике, достаточно сложно, поэтому с целью его ремонта лучше обратиться к специалистам. Чаще всего в автомобилях ВАЗ 2107 генератор выходит из строя вследствие износа щеток, возникающего из-за израсходованного ресурса или механических повреждений коллектора. Кроме этого нередко происходит замыкание или обрыв цепи в выпрямителе, что «лечится» заменой диодного моста.

Гул или вой генератора свидетельствует о поломке подшипников, что также поддается ремонту. Но если вдруг произошло замыкание в какой-то из обмоток, придется, либо договариваться с доморощенными специалистами о наматывании новой обмотки, что довольно-таки рискованно, либо же менять генератор на новый. Последний вариант здесь будет уместней всего, особенно, если на него еще и гарантию дадут.

Новый генератор в зависимости от модели и производителя может стоить от 2800 до 5000 рублей. Замена его на станции техобслуживания обойдется примерно в 500 рублей.

Устранение неисправностей

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.

Причины отказа генератора ВАЗ 2107

Генератор на «семёрке» выходит из строя нечасто, но поломки всё же случаются. Поэтому о том, как проявляются неисправности, стоит знать более подробно.

Пробой или обрыв обмотки

От исправности катушек генератора напрямую зависит его работоспособность. С катушками может произойти обрыв и замыкание витков, пробой на корпус. При обрыве обмотки ротора заряд АКБ будет отсутствовать, о чём скажет светящаяся лампочка заряда аккумулятора на приборной панели. Если проблема кроется в замыкании катушки на корпус, то такая неисправность в основном возникает в местах выхода концов обмоток к контактным кольцам. Замыкание статора возникает из-за нарушения изоляции проводов. В этой ситуации генератор будет сильно греться и не сможет обеспечить полноценный заряд батареи. Если же статорные катушки замыкают на корпус, генератор будет гудеть, греться, а мощность снизится.

Повреждение изоляции проводов может привести к короткому замыканию

Износ щёток

Щётки генератора обеспечивают подачу напряжения на обмотку возбуждения. Их неисправность приводит к нестабильному заряду или его полному отсутствию. При неисправности щёток:

• потребители часто отключаются по непонятным причинам;
• световые приборы работают тускло и мигают;
• напряжение бортовой сети резко снижается;

• АКБ быстро разряжается.

Реле-регулятор

Если после запуска двигателя на клеммах аккумулятора напряжении ниже 13 В или значительно выше 14 В, то неисправность может быть вызвана неполадками регулятора напряжения. Выход из строя этого устройства может значительно сократить срок службы аккумулятора. Если после ночной стоянки стартёр не крутит или на самой батарее вы заметили белые подтёки, то самое время провести диагностику реле-регулятора.

Если на клеммах аккумулятора при работающем двигателе напряжение превышает 15 В, то проблема кроется в регуляторе напряжения

В этом устройстве возможны такие неполадки:

• ненадёжный контакт со щётками;
• пробой элементов;
• внутренний обрыв цепи.

Заряд может отсутствовать по причине износа или зависания щёток, что связано с усадкой пружин при длительной эксплуатации.

Пробой диодов

Выходу диодного моста из строя могут предшествовать:

• попадание влаги внутрь генератора;
• грязь и масло;

• «прикуривание машины» при полном разряде АКБ и неправильном подключении проводов.

Подшипники

На генераторе ВАЗ 2107 установлено 2 шариковых подшипника, которые обеспечивают свободное вращение ротора. Иногда генератор может издавать нехарактерные для его работы звуки, например, гул или посторонний шум. Разборка генератора и смазка подшипников может устранить проблему лишь временно. Поэтому лучше всего детали заменить. Если они выработали свой ресурс, то генератор будет издавать гудящий звук. Затягивать с ремонтом не стоит, поскольку велика вероятность заклинивания узла и остановки ротора. Подшипники могут разбиваться и гудеть из-за отсутствия смазки, большого износа или низкого качества изготовления.

Видео: как шумят подшипники генератора

Любую неисправность генератора ВАЗовской «семёрки» вполне возможно устранить своими руками. Чтобы выявить проблему, необязательно иметь специальное оборудование, владеть знаниями и навыками работы с электрооснащением автомобиля, хотя лишними они не будут. Для проверки генератора будет достаточно цифрового мультиметра или лампочки на 12 В.

Как проверить диодный мост генератора

Протестировать блок на установленном или демонтированном генераторе. Для проведения процедуры понадобятся провода, омметр, но подойдет и обычная автомобильная лампочка.

Проверка диодного моста на машине

Перед тестированием снимите клемму «минус» с аккумуляторной батареи и отсоединить провода от генератора. Если используется мультиметр, переставьте его в режим омметра. Плюсовым щупом красного цвета прикоснитесь к выводу «30» генератора, минусовым – к металлическому корпусу генератора. Если выпрямительный блок исправен, показания прибора будут показывать бесконечно большое сопротивление. В противном случае диодный мост нужно заменить.

Вышеописанная проверка позволяет определить целостность моста в плане отсутствия короткого замыкания. На следующем этапе производится проверка элемента на пробой. Красным плюсовым щупом снова прикоснитесь к клемме «30» генератора, а минусовой – поочередно к болтам крепления моста (обычно они квадратные). Сопротивление должно быть бесконечно большим. Теперь поменяйте местами щупы: показания должны составлять 500-700 Ом. Проверять нужно по отдельности каждый диод, меняя полярность тестера!

Если нет измерительного прибора, воспользуйтесь автомобильной лампочкой на 12В. Тогда отсоедините все клеммы от аккумулятора и провода – от генератора. Сначала нужно протестировать весь мост целиком:

• минус АКБ подключите к металлическому корпусу генератора;
• возьмите подходящий провод и в его разрыв подсоедините (последовательно) лампочку;
• второй конец провода от нее подключите к клемме «30» генератора;
• свечение лампы говорит о неисправности моста.

Далее нужно протестировать каждый диод . Для этого минус закрепите на корпусе, а плюсом через лампу прикоснитесь к болту крепления диода. Её свечение говорит о пробое электронного компонента. Проверьте каждый из них. Далее «плюс» идущий от батареи, закрепите на клемме «30» генератора, а минусом поочередно касайтесь диодов. Если лампа в каком-либо случае загорелась, мост нужно менять. При необходимости проверки дополнительных диодов, оставьте «плюс» на клемме «30», а минус подключите к выводу «61»: светящаяся лампочка говорит о проблемах в выпрямительном блоке.

Способ №2 — с помощью мультиметра.

Данный вариант поможет выявить, какой (или какие) именно диод неисправен. Правда, осуществить данную проверку можно лишь полностью демонтировав выпрямительный блок генератора с автомобиля, поэтому первым делом займитесь именно этим. Далее переходите к выполнению следующих действий.

1. Включите мультиметр в режим «пищалки». Если такого режима в вашем устройстве нет, выставьте его на 1 кОм.
2. Прислоните щупы к обоим концам диода, затем поменяйте их местами. Если в одном случае мультиметр показывает бесконечность, а во втором – 400-700 Ом, диод исправен. Если же оба показателя равны бесконечности, то исследуемый диод оборван, если имеют одинаковое или маленькое сопротивление – пробит и требует замены.
3. Проверьте таким образом все диоды и точно будете знать, какой из них подпаять, какой заменить, чем существенно сэкономите на ремонте. Хотя если большого желания – и навыков, кстати, тоже – нет, то может и не стоит тратить время. Проще в таком случае будет немного переплатить и полностью заменить весь диодный мост.
