Рабочий цилиндр сцепления: ремонт или замена?

Расположение устройства

Чтобы отыскать рабочий цилиндр сцепления на ВАЗ «классике», то искать его необходимо непосредственно в области расположения коробки передач. Устройство крепится при помощи двух болтов к картеру КПП.

Увидеть механизм можно только снизу или в самой глубине моторного отсека со стороны водителя. Ремонтные работы, связанные с демонтажем и заменой рабочего цилиндра сцепления, можно проводить “из под капота”, но гораздо удобнее из смотровой ямы или на эстакаде. На видео ниже указано место расположения данного агрегата. Какую же функцию выполняет данное изделие и можно ли обойтись без него? Об этом узнаем далее.

Особенности функционирования

Принцип работы очень прост. Ниже приведена схема, где рабочий цилиндр обозначен зеленой стрелкой.

Согласно данной схеме можно сказать, что РЦС выполняет немаловажную функцию, а точнее, приводит в действие вилку, которая соединена с барабаном сцепления. В действие основной элемент РЦС, а точнее, поршень, приводится посредством возникшего давления жидкости, поступающей из главного цилиндра по шлангу, при нажатии на педаль сцепления. Тормозная жидкость толкает поршень, который в свою очередь приводит в действие вилку, а она воздействует на барабан, отжимая диск от маховика. Многие задаются вопросом, почему же в системе используется тормозная жидкость? Причина в том, что именно тормозная жидкость является несжимаемой, собственно, поэтому ее используют в таких немаловажных системах, как тормоза и сцепление.

Когда нужно осуществлять замену РЦС

В ходе использования агрегата, что происходит очень часто, изделию свойственно выходить из строя. Основные причины поломок заключаются в перетирании и изнашивании манжет, появление в них трещин, что влечет за собой вытекание жидкости. Значительная утрата жидкости приведет к неисправности системы сцепления. Отремонтировать РЦС, который пришел в негодность можно, но проще и рациональнее заменить на новый.

Чтобы не дожидаться, пока исчезнет давление в педали сцепления, нужно периодически проводить осмотр агрегата. При наличии течи ТЖ требуется немедленно провести соответствующий ремонт на ВАЗ 2107. Прежде чем проводить ремонт, требуется убедиться в неисправности именно этого элемента, так как из строя может выйти и ГЦС. Основными признаками выхода из строя РЦС являются:

• снижение уровня ТЖ в бачке;
• видимые потеки тормозухи из корпуса устройства или из под резинового пыльника;
• «провалы» педали сцепления, которые могут быть периодическими или постоянными;
• затруднение переключения передач.

Но чаще всего определяется неисправность путем обнаружения течи тормозной жидкости.

Особенности замены РЦС

Замена рабочего цилиндра сцепления ВАЗ 2107 начинается с того, что требуется удалить всю жидкость из бачка. Дальнейшие действия проводятся по порядку:

Для начала требуется ослабить гайку крепления, которая соединяет шланг с цилиндром. Отвинчивать гайку полностью не нужно, а только ослабить на данном этапе.

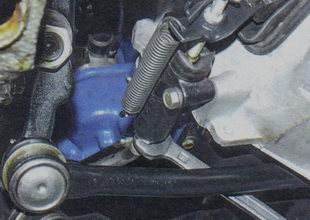

Используя плоскогубцы, необходимо снять стяжную пружину.
После этого следует разжать шплинт и вынуть его из кончика толкателя.
Используя ключ на «12» необходимо вывинтить два болта, которыми изделие крепится к картеру коробки передач.
После вывинчивания болтов можно отсоединить скобу от цилиндра, которая предназначается для крепления пружины.

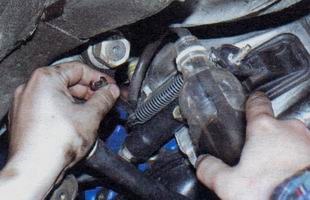

Взявшись за корпус рабочего цилиндра, следует его демонтировать

Во время демонтажа обратите внимание на толкатель, который расположен в вилке.
После отсоединения изделия от картера, можно продолжить вывинчивание гайки, соединяющей шланг с устройством. После вывинчивания гайки, из шланга начнет вытекать тормозная жидкость, поэтому следует заранее подготовить специальную емкость.

После того, как устройство будет демонтировано, его следует заменить на новое, так как ремонт его нерационален. Стоимость изделия незначительная, поэтому проще заменить его на новое, чем попытаться провести ремонт. Установка изделия осуществляется в порядке обратном снятию. После установки требуется обязательно провести процедуру прокачки системы. В завершении следует напомнить, что регулярное обслуживание автомобиля позволяет предотвратить различные непредвиденные последствия в пути, как например, «исчезновение» сцепления.

Ремонт главного цилиндра сцепления

Если не обращать внимания на плохую работу сцепления, то вполне вероятен износ зубьев на шестернях КПП, что приведёт к выходу агрегата из строя. Ремонт коробки потребует гораздо большего времени и материальных вложений. Поэтому при появлении признаков неисправностей с ремонтом затягивать не стоит. Для работы понадобятся такие инструменты:

• ключ на 10;
• торцовая головка на 13 с удлинителем;
• отвёртка;
• ключ на 13 для тормозных трубок;
• резиновая груша для откачки жидкости;
• ремкомплект для ГЦС.

Снятие

Демонтаж цилиндра выполняем в следующем порядке:

1. Отворачиваем крепление расширительного бачка системы охлаждения, поскольку он перекрывает доступ к гидроприводу.

2. Убираем ёмкость в сторону.

3. Резиновой грушей или шприцем удаляем жидкость из бачка сцепления.

4. Откручиваем крепление планки, удерживающей бачок.

5. Ключом на 13 отвинчиваем трубку, которая идёт к рабочему цилиндру, после чего отводим её в сторону.

6. Ослабляем хомут и снимаем шланг ГЦС.

7. Головкой на 13 с удлинителем или ключом откручиваем крепление гидропривода, аккуратно извлекая со шпилек гровер шайбы.

8. Демонтируем цилиндр.

Разборка

Из инструментов нужно подготовить:

• ключ на 22;
• крестовая или плоская отвёртка.

Процедуру выполняем в следующей последовательности:

1. Очищаем цилиндр снаружи от загрязнений металлической щёткой, чтобы при разборке внутрь не попал никакой мусор.

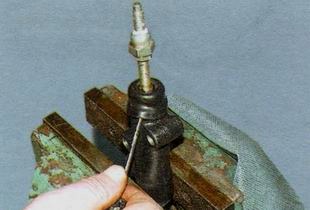

2. Гидропривод зажимаем в тисках, отворачиваем заглушку ключом на 22 и извлекаем пружину.

3. Стягиваем пыльник и снимем стопорное кольцо.

4. Отвёрткой выдавливаем поршень в сторону стопора.

5. Поддеваем стопорную шайбу и извлекаем штуцер из гнезда.

6. Все внутренние элементы аккуратно складываем друг возле друга, чтобы ничего не потерять.

Для очистки корпуса цилиндра от загрязнений внутри нельзя использовать металлические предметы или наждачную бумагу. Можно задействовать только тормозную жидкость и грубую ткань. Для окончательной промывки узла используем также тормозную жидкость и ничего другого.

При проведении ремонтных работ с цилиндрами сцепления или тормозной системы, после разборки устройства я провожу осмотр внутренней полости. На внутренних стенках цилиндров не должно быть задиров, рисок и других повреждений. Установка новых деталей из ремкомплекта никакого результата не даст и ГЦС будет работать неправильно, если внутренняя поверхность будет иметь царапины. То же самое относится к поверхности поршня. В противном случае цилиндр придётся заменить новой деталью. Если изъянов нет, то результат от проведённого ремонта будет положительный.

Поршни, как и внутренняя поверхность цилиндра, не должны иметь рисок и задиров

Замена манжет

При любом ремонте главного цилиндра сцепления, который подразумевает его разборку, резиновые элементы рекомендуется менять.

В ремкомплект ГЦС входят манжеты и пыльник

Для этого выполняют следующие шаги:

1. Стягиваем манжеты с поршня, поддевая их отвёрткой.

2. Поршень промываем тормозной жидкостью, очищая деталь от остатков резины.
3. Новые уплотнители устанавливаем на место, аккуратно помогая отвёрткой.

Сборка

Процесс сборки выполняется в обратном порядке:

1. Промываем внутреннюю полость цилиндра чистой тормозной жидкостью.
2. Смазываем этой же жидкостью манжеты и поршень.
3. Вставляем поршни в цилиндр.

4. Устанавливаем на место стопорное кольцо, а с другой стороны ГЦС вставляем пружину.

5. Надеваем на заглушку медную шайбу и закручиваем пробку в цилиндр.
6. Монтаж ГЦС к моторному щиту проводим в порядке, обратном снятию.

Рабочий цилиндр сцепления — устройство, ремонт и замена

Одной из основных частей гидропривода системы сцепления, наряду с главным является рабочий цилиндр сцепления. Основная задача этого устройства состоит в передаче усилия возникающего при нажатии педали и поступающего с главного цилиндра через шланг, на детали, непосредственно взаимодействующие с коробкой передач: вилка сцепления и выжимной подшипник. Традиционно рабочий цилиндр сцепления располагается на картере коробки передач или рядом с ним и по своему принципу действия и устройству схож во всех моделях машин, разняться лишь детали: из чего изготовлен корпус, шток и прочее. Для самостоятельного ремонта или замены этой детали нужно разбираться в принципе ее работы, основных составляющих, расположенных в ее корпусе и признаках возможных неисправностей.

Выбор ГЦС для ВАЗ 2107

Оптимальным вариантом при замене является приобретение ГЦС, предназначенного именно для классических моделей ВАЗ. Не подойдут главные цилиндры сцепления от автомобилей УАЗ, ГАЗ и АЗЛК. Это же относится и к зарубежным аналогам — на иномарках с задним приводом установлены ГЦС, приспособить которые к ВАЗ 2107 смогут только высококлассные специалисты (другие размеры, другая резьба под трубопроводы, другие конфигурации трубок). Однако можно без проблем заменить родной цилиндр на ГЦС от ВАЗ 2121 и от «Нивы-Шевроле».

Выбор производителя

При покупке нового ГЦС следует ориентироваться на продукцию проверенных российских производителей (АО АвтоВАЗ, ООО «Брик», ООО «Кедр»), белорусскую фирму Fenox, которая адаптирована к нашим условиям и доступна по ценам. Средняя стоимость ГЦС составляет 600–800 руб.

Таблица: сравнительная характеристика ГЦС разных производителей

Изготовитель, страна	Торговая марка	Стоимость, руб.	Отзывы
Россия, Тольятти	АвтоВАЗ	625	Оригинальные ГЦС сделаны качественно, стоят дороже аналогов
Беларусь	Fenox	510	Оригинальные ГЦС недорогие, сделаны качественно, популярны среди водителей
Россия, Миасс	Брик Базальт	490	Усовершенствованная конструкция: отсутствие технологической пробки на торце цилиндра и наличие противовакуумной манжеты повышает надёжность изделия
Германия	АТЕ	1740	Оригиналы отличаются высочайшим качеством. Цена привязана к курсу ЕВРО
Германия	HORT	1680	Оригинальные ГЦС надёжны и долговечны в эксплуатации. Цена привязана к курсу ЕВРО
Россия, Миасс	Кедр	540	Оригинальные ГЦС особых нареканий не вызывают

В последнее время на рынке встречается много подделок известных брендов. Отличить их можно по некачественному исполнению и низкой относительно оригинальных аналогов цене.

Когда необходима замена ГЦС?

Сцепление – это особая часть автомобиля, требующая повышенное внимание. От качества работы агрегата зависит общее состояние двигателя

В большинстве случаев водители без проблем могут сами распознать образовавшиеся проблемы в работе.

Замена ГЦС необходима в следующих случаях:

• поршневой механизм работает с перебоями;
• манжеты пропускают тормозную жидкость;
• наличие воздуха в гидроприводе (случается это, как правило, когда уплотнительные кольца повреждены).

Иногда вам удастся обнаружить неисправности при визуальном осмотре. Например, будут выявлены протечки жидкости в местах соединения цилиндра или педаль будет проваливаться при нажатии.

Лучше сразу провести необходимую диагностику, так как за игнорирование вы можете заплатить слишком высокую цену.

Самостоятельная замена сцепления

При замене сцепления следует внимательно осматривать все снимаемые детали, вполне возможно замена всего узла не понадобится, достаточно будет поменять только некоторые детали.

Замена сцепления производится в следующей последовательности:

1. Отсоединяются клеммы аккумулятора.
2. От трансмиссии отключается рычаг переключения передач.
3. От резонатора отсоединяется выхлопная труба, затем от кожуха КПП отсоединяется рабочий цилиндр. От самого КПП отсоединяется кардан.
4. Отвинчиваются болты, крепящие стартер к корпусу коробки передач, но перед этим следует отпустить две нижние гайки, которые крепят трансмиссию к блоку двигателя.
5. Снимается КПП, затем демонтируется корзина сцепления. После снятия корзины освобождается диск сцепления
6. На этом этапе при необходимости производится замена главного цилиндра и прочих комплектующих, например, меняется вилка сцепления или усики на корзине.
7. Сборка и установка узла производится в обратной последовательности.

При сборке все детали необходимо тщательно промыть, но ни в коем случае нельзя этого делать в бензине или в масле. Смазка осуществляется только тормозной жидкостью.

Сцепление является одним из важнейших узлов в автомобиле, без которого он просто не тронется с места. Поэтому эта сложная система требует должного внимания и ухода. Неисправности в работе сцепления могут привести к самопроизвольному движению автомобиля, а это уже прямая угроза жизни окружающих.

Система сцепления выполняет функцию кратковременного отключения ДВС от Вследствие этого прекращается передача крутящего момента от силового агрегата на ведущий вал трансмиссии. Данная система включает в себя множество компонентов. Одним из них является и главный цилиндр сцепления, о котором мы сегодня и поговорим.

Что он собой являет?

Данный механизм являет собой небольшую отливку из чугунной стали с фланцем для крепления к кузову. На его верхней части размещается пластиковый бачок с крышкой. Он крепится к корпусу при помощи резьбового штуцера. Благодаря этому механизму в главный цилиндр сцепления поступает специальная жидкость. Внутри чугунной детали расположен поршень с манжетой и уплотнительным кольцом. Также здесь присутствует пружина, опирающаяся на Она сжимает поршень в крайнее правое положение. При нагревании этих деталей происходит расширение, соответственно, жидкость в системе должна куда-то уходить. Для этих случаев существует специальное компенсационное отверстие, через которое она поступает в бачок из полости цилиндра.

Как работает 2107?

Данный механизм устроен так, что при каждом нажатии на педаль сцепления посредством толкателя он перемещается вперед. И когда поршень перекрывает отверстие — давление в цилиндре увеличивается. Таким образом, жидкость перетекает к рабочему цилиндру и выключает сцепление. При отпускании педали происходит аналогичное действие, только в обратной последовательности. Жидкость перетекает обратно — клапаны открываются, сжимается пружина и она перемещается из рабочего цилиндра в главный. Если уровень давления опустится до точки ниже усилия сжатия пружины — первая деталь закрывается, и в системе образуется большее давление. Это нужно для выборки зазоров механической части привода.

Если же педаль резко отпустить, то в таком случае жидкость не будет полностью заполнять пространство за поршнем. Тогда в главном цилиндре сцепления происходит разрежение. В силу этого жидкость будет перетекать с пластикового бака через перепускное отверстие непосредственно в поршень. Затем она проходит через головку поршня и заполняет все пространство, которое возникло в детали после разрежения. Жидкость при этом снимает края манжеты и отодвигает пружинную пластику. И опять же если ее становится больше нормы, весь ее избыток проходит через специальное компенсационное отверстие обратно в бачок.

Именно так устроен главный цилиндр сцепления ВАЗ. В заключение хотелось бы отметить несколько способов, благодаря которым можно самостоятельно выявить поломку данного механизма:

• Во-первых, следует проконтролировать уровень рабочей жидкости в бачке. Если данный показатель стремительно падает — это говорит о неисправности поршня или манжета.
• Во-вторых, замена данной детали производится в случае, если вы почувствовали характерный звук шестеренок при переключении передач.
• В-третьих, замена цилиндра сцепления производится при вибрации

Устройство и принцип работы ГЦС

Начнем с того, что гидравлическое сцепление состоит из пары цилиндров (главный  и рабочий цилиндр сцепления), которые позволяют работать гидроприводу сцепления. Что касается главного цилиндра, конструкция ГЦС и его принцип работы заключается в следующем:

• усилие от педали сцепления через толкатель передается на шток. Далее поршень выдвигается, в результате происходит перекрытие клапана, в результате чего жидкость из той части цилиндра, где она сжимается, получает возможность вытекать в отдельный бачок;
• сжатая в цилиндре жидкость проталкивается через штуцер, после чего происходит ее попадание в гидравлическую магистраль, по которой производится подача к рабочему цилиндру;
• рабочий цилиндр воздействует на вилку, передавая на нее усилие. После того, как водитель отпускает педаль сцепления, поршень цилиндра возвращается обратно при помощи пружины.

Как видно, гидропривод сцепления работает аналогично другим системам (например, гидравлической системе тормозов), в основе которых лежит жидкость, которая под давлением почти не сжимается, однако происходит эффективная и быстрая передача усилия на исполнительные устройства.

Обратите внимание, при выборе новой детали нужно обязательно учитывать отдельные технические характеристики, способ крепления, подключения, наличие бачка в комплекте, материал изготовления корпуса, размеры, длину штока, диаметр штуцера и т.д. Другими словами, при выборе главного цилиндра на тот или иной автомобиль, нужно учесть ряд параметров и особенностей

Также рекомендуется  отдельное внимание уделять материалу изготовления. Дело в том, что цилиндры бывают как стальными, алюминиевыми или чугунными, так и пластиковыми (изготовлены из полимеров)

Другими словами, при выборе главного цилиндра на тот или иной автомобиль, нужно учесть ряд параметров и особенностей

Также рекомендуется  отдельное внимание уделять материалу изготовления. Дело в том, что цилиндры бывают как стальными, алюминиевыми или чугунными, так и пластиковыми (изготовлены из полимеров)

За счёт какой детали осуществляется прокачка и где эта деталь установлена?

Прокачку осуществляется только через штуцер который специально нужен для прокачки сцепления на автомобиле, а располагается данный штуцер на рабочем цилиндре сцепления который в свою очередь можно очень легко увидеть заглянув под днище автомобиля, или же посмотрев сверху в подкапотное пространство.

Когда нужно прокачивать сцепление?

Прокачка осуществляется только в тех случаях, если. При нажатии до упора на педаль сцепления, сцепление не полностью выключается, к примеру вы выжали педаль, включили первую передачу и не успели ещё убрать ногу с педали как машина уже едет, вот это и называется не полное выключение сцепления в народе говориться что сцепление ведёт. А также если был ремонт, замена цилиндров.

Прокачивают сцепление для чего? Для того чтобы убрать воздух из цилиндров или правильнее говорить, чтобы убрать воздух из тормозной жидкости, а иначе если в тормозной жидкости которая находится в цилиндрах будет присутствовать воздух, то и сцепление так как надо работать не будет, как уже было отмечено ранее оно не будет полностью выключаться, а так же ход педали может быть очень лёгким, поэтому после обнаружении данных неисправностей, рекомендуется прокачать систему да поскорее, потому что с неполностью работоспособным сцеплением ездить опасно, так как при экстренном торможении автомобиль при выжимании сцепления будет сам ещё в добавок катиться в перёд, так как сцепление будет неполностью выключаться!

Как прокачать сцепление на ВАЗ 2101-ВАЗ 2107?

Помните всегда то, что заниматься прокачкой сцепления нужно вдвоем в автомобиле, потому что без помощи постороннего человека в таком дело сложно обойтись, но всё же выход есть, поэтому если вы собрались один прокачивать сцепления тогда сперва прочтите всю статью чтобы хоть визуально понимать как это делается, а затем запустите видео-ролик который расположен в самом конце статьи, так вот в этом ролике показывается наглядный процесс прокачки сцепления, выполняемый всего лишь одним человеком!

А так же всю работу лучше всего проделывать на яме, потому что это намного проще и удобнее, но если её нет то можно работу проделать и без неё просто это будет чуть проблематично!

1) В самом начале операции залейте новую тормозную жидкости в бачок сцепления, а после заверните этот бачок пробкой.

2) Следом возьмите в руки небольшой шланг и оденьте его одним концом на штуцер рабочего цилиндра.

3) Затем попросите помощника сесть в салон машины и нажать около 5 раз на педаль сцепления, на последний раз пусть он оставит педаль полностью нажатой.

Попросите помощника чтобы он нажимал на педаль сцепления резко и с интервалом в нажатиях 3 сек!

4) А вы в это время, пока помощник удерживает педаль нажатой подготовьте пустую ёмкость в которую будете сливать тормозную жидкость с пузырьками, и после чего опустите в эту ёмкость другой конец шланга.

5) После чего ослабьте гаечным ключом затяжку штуцера и в это время в ёмкость которую вы держите, начнёт сливаться тормозная жидкость с пузырьками.

Как вы уже поняли и об этом уже говорилось ранее — пузырьки это воздух который не должен присутствовать в тормозной жидкости никогда, а иначе система начнёт неисправно работать, в общём продолжаем!

6) Теперь дождитесь пока бачок сцепления в котором находиться тормозная жидкость практически полностью не опустошится и сразу же затем заверните натуго прокачной штуцер, а помощник пусть уберет ногу с педали.

Обязательно обратите внимание на слова: ″Практически полностью не опустошится», поэтому не надо ждать пока вся жидкость из бачка выйдет, она не в коем случае не должна падать меньше 15 мм, а иначе вы будете производить прокачку сцепления очень долгое время и скорее всего система даже не прокачается если так делать, потому что когда жидкость полностью опустошается из бачка, за это время в систему начинает попадать воздух, в связи с этим гидропривод сцепления повторно разгерметизируется что и проведёт к постоянной прокачке!

7) Теперь как вы уже поняли, когда уровень дойдёт практически до самого низу, то прекратите операцию по прокачке завернув при этом прокачной штуцер а помощник убрав ногу с педали, и после чего снова долейте жидкость в бачок и повторите всю операцию по прокачке снова.

О главном и рабочем цилиндрах сцепления

Для перемещения рычагов в системе сцепления ВАЗ 2106 используются не тросы, а гидравлика. Это является особенностью всех классических моделей ВАЗ, от «копейки» до «семёрки» включительно. Гидравлика системы сцепления на «шестёрке» состоит из трёх основных элементов: главного цилиндра, рабочего цилиндра и шлангов. Рассмотрим каждый элемент подробнее.

О главном цилиндре сцепления

Главный цилиндр сцепления располагается прямо под бачком с тормозной жидкостью, так что в случае необходимости добраться до него не составит труда. Именно главный цилиндр создаёт избыточное давление во всей гидравлической системе машины после того, как водитель выжмет педаль. Из-за повышения давления включается рабочий цилиндр, передающий усилие непосредственно на диски сцепления.

Главный цилиндр сцепления «шестёрки» не отличается большими размерами

О рабочем цилиндре сцепления

Рабочий цилиндр — это второй важнейший элемент гидравлической системы сцепления на ВАЗ 2106. Как только водитель нажимает на педаль и главный цилиндр повышает общий уровень давления в гидравлике, давление скачкообразно изменяется и в рабочем цилиндре.

Рабочий цилиндр «шестёрки» — второй важный элемент гидравлики сцепления

Его поршень выдвигается и давит на вилку сцепления. После этого в механизме запускается последовательность процессов, о которых упоминалось выше.

Шланги гидропривода сцепления

Третьим важнейшим элементом гидропривода сцепления являются шланги высокого давления, без которых функционирование системы попросту невозможно. На ранних моделях «шестёрок» эти шланги были полностью металлическими. На более поздних моделях начали устанавливать армированные шланги из высокопрочной резины. У этих шлангов было преимущество: они выдерживали высокое давление и при этом были гибкими, что существенно упрощало процедуру их замены.

Армированные шланги очень гибкие, но не слишком долговечные

Но был и серьёзный недостаток: несмотря на высокую надёжность, армированные шланги всё равно изнашивались быстрее металлических. Ни армированные, ни металлические шланги сцепления ремонту не подлежат. И в случае утечки тормозной жидкости водителю придётся их менять.

Снятие, разборка и ремонт

Снять и произвести ремонт рабочего цилиндра не представляет особого труда, как описывалось выше, он в основном находится на картере коробки передач, что наглядно показано на фото.

Открутив крепящие болты, и отсоединив толкатель от вилки, подготовьтесь к снятию шланга, идущего от главного цилиндра.

Так как в нем находится гидравлическая жидкость, то шланг нужно заглушить подходящей по диаметру пробкой. Некоторые специалисты советуют, отсоединив шланг, слить всю жидкость, так как, сливаясь, она промоет систему гидропривода от накопившейся грязи.

Снятый цилиндр подвергаем разборке и ремонту, если корпус металлический, то можно его зажать в тиски, в случае с пластмассовым корпусом, делать этого не стоит во избежание возможных повреждений.

Отсоединив воздушный клапан, нужно снять наружный манжет, а затем, в зависимости от конструкции, чтобы получить доступ к штоку вынуть стопорное кольцо. Произведя разборку, следует внимательно осмотреть все детали: пружину, шток, зеркало цилиндра на предмет механических повреждений.

Все промыть тормозной жидкостью, следует помнить, что нельзя для этого применять бензин, солярку, машинное масло или воду, так как эти жидкости могут привести к разбуханию резиновых деталей. Сборку цилиндра производить в обратном порядке.

Производя ремонт все резиновые составляющие: манжет, уплотнительные кольца и прочее, в независимости от их состояния поменять на новые.

Если ремонт, по каким-либо причинам невозможен:

• найдены трещины на корпусе;
• большие выработки на внутренней поверхности корпуса из-за неисправного штока.

Следует приобрести новый рабочий цилиндр и заменить его полностью.

Сцепления ВАЗ 2107: устройство

“Семерка” имеет сухое однодисковое сцепление. Главный цилиндр гидропривода сцепления находится непосредственно под педалью, при нажатии на которую двигается толкатель, воздействующий на поршень главного цилиндра, создавая давление. Тормозная жидкость, которой заполнен гидропривод, выдавливается и перетекает в рабочий цилиндр.

Поршень рабочего цилиндра соединен с вилкой сцепления толкателем. При нажатии на педаль последний перемещает вилку, она смещает выжимной подшипник и разъединяет опорный и нажимной диски. В результате крутящий момент с маховика коленвала перестает передаваться на КПП и появляется возможность переключить передачу.

В случае неисправности узла сцепления при нажатии на педаль вал коробки продолжает вращение и переключить передачи становится затруднительно или вовсе невозможно. При неправильной регулировке сцепления диски могут буксовать, что сопровождается их ускоренным износом.

Продолжать эксплуатировать автомобиль с неисправным сцеплением нельзя — могут повредиться как диски сцепления, так и коробка переключения передач. Поэтому при первых признаках неисправности следует заняться его ремонтом и регулировкой.

Поводы для замены и регулировки сцепления ВАЗ 2107

Замена сцепления ВАЗ 2107 — процесс довольно трудозатратный и дорогой. Поэтому перед заменой следует рассмотреть возможность регулировки механизма.

Замена сцепления

Для монтажа нового сцепления потребуется смотровая яма, эстакада или подъёмник

Важно вовремя обнаружить признаки, указывающие на необходимость замены муфты (в дороге произвести замену невозможно), и отогнать автомобиль в гараж или автосервис. Движение с неисправным сцеплением очень опасно — можно попасть в ДТП при пересечении железнодорожного переезда или главной дороги

Сцепление ВАЗ 2107 не ремонтируется, а меняется в комплекте, в который входит корзина, ведомый диск и выжимной подшипник

Меняется сцепление ВАЗ 2107 целиком, поэтому в автомагазинах продаётся комплект, состоящий из ведомого диска, корзины и выжимного подшипника. Задуматься о замене сцепления следует в следующих случаях:

• автомобиль тяжело поднимается в гору при выжатой до конца педали акселератора, при этом чувствуется запах гари — это признаки пробуксовки ведомой части муфты;
• при отключении сцепления появляются шумы в области кожуха маховика — это указывает на неисправность выжимного подшипника;
• при трогании автомобиля с трудом включается первая скорость (коробка «рычит») — это признак не до конца выключенного сцепления (муфта ведёт);
• при разгоне машина начинает дёргаться, слышатся дребезжащие звуки — причиной этого обычно являются сломанные демпферные пружины или разболтанные гнёзда под них на ведомом диске, деформация сегментов или ослабление заклёпок на ступице.

Любой шум, вибрация, свист в области сцепления требуют проведения более детальной диагностики и постановки диагноза.

Регулировка сцепления

Если педаль сцепления стала чересчур мягкой, проваливается, не возвращается в исходное положение, то, скорее всего, в систему попал воздух или нарушились регулировки гидропривода. Пробуксовка сцепления после длительной эксплуатации обычно свидетельствует о выходе муфты из строя. Её наверняка придётся менять.

При регулировке гидропривода сцепления ВАЗ 2107 выставляются регламентированные значения зазоров и величины рабочего хода педали

Если муфта ведёт, то есть передачи переключаются с трудом, примерно в половине случаев причиной является несоответствие требуемым значениям:

• люфта между штоком и поршнем в рабочем цилиндре;
• просвета между выжимным подшипником и пятой корзины;
• свободного и рабочего хода ножной педали.

Ремонт рабочего цилиндра сцепления

Для ремонта РЦС нужно снять с автомобиля. Для этого потребуются:

• круглогубцы или пассатижи;
• гаечные ключи на 13 и 17;
• ёмкость для слива жидкости;
• чистая суха тряпка.

Демонтаж РЦС

Демонтаж РЦС осуществляется в следующем порядке:

1. Устанавливаем автомобиль на смотровую яму или эстакаду.
2. Из смотровой ямы ключом на 17 откручиваем наконечник соединения шланга гидропривода и рабочего цилиндра.

Разборка и замена неисправных деталей РЦС

Для разборки и ремонта цилиндра потребуются:

• гаечный ключ на 8;
• шлицевая отвёртка;
• чистая сухая тряпка;
• немного тормозной жидкости.

Разбирается рабочий цилиндр в такой последовательности:

1. Зажимаем цилиндр в тиски.
2. Рожковым ключом на 8 откручиваем клапан стравливания воздуха и осматриваем его на наличие повреждений. При подозрении на неисправность приобретаем новый клапан и готовим его к установке.

Перед заменой манжет поршня и защитного чехла металлические детали цилиндра нужно очистить от грязи, пыли, следов влаги с помощью тормозной жидкости и чистой тряпки. Новые уплотнители и чехол устанавливаются в процессе сборки РЦС. Сначала на поршень надевается передняя манжета, потом задняя. При этом задняя манжета фиксируется шайбой. Защитный чехол устанавливается вместе с толкателем. Сборка устройства и его монтаж производится в обратном порядке.

Видео: ремонт рабочего цилиндра сцепления ВАЗ 2107

Прокачка гидропривода сцепления

После любых работ, связанных с разгерметизацией механизма сцепления, а также при замене жидкости гидропривод необходимо обязательно прокачать. Для этого будут нужны:

• тормозная жидкость (0,3 л);
• резиновый шланг;
• ключ на 8;
• сосуд для сбора жидкости (подойдёт пластиковая бутылка объёмом 0,5 л).

Кроме этого, для прокачки потребуется помощник. Порядок действий следующий:

1. После установки РЦС и подсоединения к нему шланга заливаем в бачок гидропривода жидкость до уровня, соответствующего нижнему краю горловины.
2. Надеваем один конец заранее заготовленного шланга на штуцер клапана для стравливания воздуха, а другой конец опускаем в ёмкость для сбора жидкости.

Настройка привода сцепления

После прокачки рекомендуется отрегулировать привод сцепления. Для этого понадобятся:

• штангенциркуль или (в крайнем случае) линейка;
• гаечные ключи на 8, 10, 13, 17;
• круглогубцы или пассатижи.

Порядок настройки сцепления на карбюраторных и инжекторных моделях ВАЗ 2107 отличается. В первом случае регулируют настройку свободного хода педали сцепления, во втором — амплитуду движения штока рабочего цилиндра.

Для карбюраторных ВАЗ 2107 привод настраивается следующим образом:

1. Измеряем величину амплитуды свободного хода (люфта) педали сцепления при помощи штангенциркуля. Она должна составлять 0,5–2,0 мм.
2. Если амплитуда выходит за указанные пределы, ключом на 10 откручиваем контргайку на шпильке ограничителя хода и, поворачивая ограничитель в ту или иную сторону, выставляем требуемый люфт.

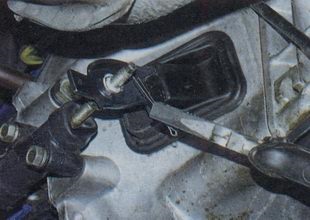

Для инжекторных ВАЗ 2107 регулировка привода осуществляется в следующем порядке:

1. Устанавливаем автомобиль на смотровую яму или эстакаду.
2. Снизу пассатижами снимаем стяжную пружину с вилки сцепления.
3. Определяем люфт толкателя рабочего цилиндра, отжимая вилку сцепления до упора назад. Он должен составлять 4–5 мм.
4. Если люфт не попадает в указанный интервал, ключом на 17 держим гайку регулировки штока, а ключом на 13 откручиваем фиксирующую гайку.

Прокачка сцепления

Собранные и установленные цилиндры должны быть заполнены рабочей жидкостью без воздушных пробок. Для этого потребуется правильно прокачать сцепление. Есть несколько вариантов для выполнения такой операции.

Демонтаж главного цилиндра сцепления

В первом случае бачок наполняем достаточным количеством рабочей жидкости. Далее раскручиваем штуцер, который установлен специально для процесса прокачки, и надеваем на него конец гибкой трубки. Вторую сторону опускаем в емкость под машиной. Теперь можно жать на педаль и этим самым выпускать лишний воздух из гидравлической системы. Не стоит забывать о регулярном добавлении жидкости в бачок во время такого процесса. После того как весь воздух выйдет, завинчиваем штуцер.
