Как проверить предохранитель в машине

Действия водителя при перегорании предохранителей

Начинающих автомобилистов закономерно интересует, что им нужно делать в ситуациях, когда перегорает автомобильный предохранитель.

Запомните, что стоимость этих элементов значительно ниже, чем цена оборудования, которое они защищают. Это фактически копеечные расходники. Их можно приобрести целым набором и всегда держать под рукой, если возникнут проблемы, старый девайс перегорит и потребуется замена.

Не стоит переживать, если предохранители перегорают. Это абсолютно нормальная ситуация для любой машины, вне зависимости от марки, модели, года выпуска и пр. То есть подобное случается как на старых авто, так и на новеньких дорогих иномарках. Ни одна электроцепь не имеет 100% защиту от скачков тока и напряжения.

Но совсем иначе нужно реагировать, когда перегорание становится регулярным, постоянно повторяется даже после замены компонентов. В подобной ситуации следует продиагностировать автомобиль и проверить, что не так в электросистеме. Причём настоятельно рекомендуется приступать к диагностике в кротчайшие сроки после обнаружения первых симптомов.

Если вы поставили новый предохранитель, и он сгорел практически сразу, то задача автовладельца заключается в идентификации источника проблем. Чтобы добиться желаемого результата, следует провести ряд мероприятий:

• используя техническую документацию для своего автотранспортного средства, проверьте, какие приборы и оборудование подключены к проблемному предохранителю. В этих инструкциях обязательно указано, какой предохранитель за что отвечает,
• теперь нужно включить все системы и оборудование, за которое отвечает перегорающий постоянно защитный элемент,
• возьмите отвёртку, на которой ручка обязательно должна быть изолированной. Металлической частью прикоснитесь к клеммам, на которых крепится предохранитель в блоке или вне его,
• если возникает искра в момент контакта, имеется какая-то неисправность в электроцепи,
• отключите какой-нибудь один из включённых ранее потребителей, после чего повторите манипуляции с отвёрткой,
• когда после отключения очередного прибора искра пропадёт, это позволит вам определить виновника. Именно из-за него перегорает ваш предохранитель.

Поскольку вам удалось обнаружить источник неприятностей, выполняется соответствующий ремонт или замена узла. Дальнейшие работы напрямую зависят от того, с чем именно неполадки. Если есть возможность, проблему можно устранить своими силами. При серьёзных неисправностях, опыта в устранении которых у вас лет, лучше обратиться к специалистам.

Когда провокатор перегорания предохранителей устранён, можно наконец-то ставить новый защитный элемент и продолжать эксплуатацию своего транспортного средства.

Проверка сгоревших элементов

Автомобилистам следует разобраться в том, как нужно проверять предохранители в машине. Перегрузка в электросети не всегда приводит к выходу из строя самих предохранителей. Их легче всего проверить, потому обычно диагностику начинают именно отсюда.

Когда электроприбор перестаёт функционировать, далеко не факт, что виной всему защитный элемент. Тут наиболее правильным и рациональным решением будет проверка состояния устройства, отвечающего за неисправный прибор в машине.

Очень полезным инструментом в процессе диагностики станет карта предохранителей. На всех современных авто она располагается непосредственно на крышке предохранительного блока.

Существует несколько основных методов проверки:

• визуальный;
• способ замены;
• мультиметром.

Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.

Визуальная проверка

Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента.

Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть. Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ.

Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов. Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене.

Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство.

Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов. В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.

Проверка мультиметром

Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра. Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель.

С помощью такого устройства выполняется проверка 2 методами:

• по напряжению;
• по сопротивлению.

Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:

• включить измерительный прибор в режиме проверки напряжения;
• включить электроцепь машины, где имеются проблемы;
• проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
• если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.

Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.

Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод.

Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.

• мультиметр переключается в режим измерения Ом. Это единицы сопротивления;
• выводы измерительного прибора соединяются с выводами предохранителя;
• если на экране ноль, элемент вышел из строя и нуждается в замене.

И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.

Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.

Рекомендации по выбору

1. Производитель. Доверяйте хорошо зарекомендовавшим себя компаниям, которые выпускают действительно качественные изделия. Поскольку предохранители дешёвые и очень востребованные, многие пытаются вывести на рынок свой продукт. И далеко не всегда он обладает хорошим уровнем качества. Даже такие элементы лучше брать от проверенных изготовителей.
2. Место покупки. Красивая упаковка и известное название на ней ещё не говорит о том, что перед вами хороший предохранитель. Часто автомобилисты сталкиваются с подделками и дешёвыми копиями оригинальных защитных устройств. Чтобы избежать подобных ситуаций, рекомендуется обращаться к сертифицированным продавцам и магазинам с хорошей репутацией.
3. Толщина. Бывает так, что предохранители, имеющие разный номинал, в своей конструкции имеют абсолютно одинаковые по толщине легкоплавкие перемычки. Это явный признак подделки или низкокачественного изделия. Чем выше номинал, тем толще перемычка, поскольку она рассчитана на плавление при более высоких нагрузках. Если вы заметили одинаковую толщину на номинально разных предохранителях, смело выкидывайте всю упаковку. Такие элементы к применению непригодны.
4. Проверка коротким замыканием. Редко предохранители продаются и покупаются поштучно. Обычно это целая упаковка, которая долго и верно служит автовладельцу, хранится в гараже или в машине, чтобы при необходимости всегда был запасной предохранитель. Можно пожертвовать одним из них, тем самым удостовериться в качестве всей партии. Для этого выполняют короткое замыкание вручную. Только не нужно для этих целей жертвовать своим автомобилем. Достаточно подключить к выводам защитного элементы пару проводов через клеммы типа мама, а обратные концы соединить с выводами на автомобильной аккумуляторной батарее. При этом обязательно отключите батарею от электрической сети самого транспортного средства. После такого соединения хороший и функционирующий предохранитель сгорает. Если же легкоплавкий элемент остаётся целым, но начинает плавиться сам корпус, перед вами плохие предохранители. Использовать их категорически не рекомендуется.

Самым действенным способом обеспечить длительную и безотказную работу для предохранителей является ряд мер, направленных на предотвращение возможного возникновения короткого замыкания в бортовой электрической сети. Старайтесь не перегружать автомобиль лишним оборудованием, реально оценивать возможности генератора и аккумуляторной батареи. Также всегда следите за состоянием электрозависимых узлов, систем и механизмов. Нельзя полноценно защититься от короткого замыкания и перегрузки электросистемы автотранспортного средства. Для этого и предусмотрены специальные предохранители, которые фактически приносят себя в жертву, чтобы не пострадало само оборудование. Ведь его стоимость значительно выше по сравнению с ценой на один простой предохранитель.

Устройство элемента

Сетевые электропредохранители применяются не только в электронике, но и в системах электросети. Любой тип конструкции имеет три составные части:

• Корпус.
• Контакты.
• Непосредственно плавкий элемент, благодаря которому функционирует устройство.

Плавкий элемент — это материал, проводящий электрический ток, который выполнен из легкоплавкого сплава. Этот проводник имеет определённое электрическое сопротивление, из-за чего происходит выделение тепла во время прохождения по нему тока. Если значение ниже предусмотренного характеристиками, то температуры будет недостаточно для того, чтобы проволока расплавилась. Назначение и типы устройств плавких предохранителей могут быть разными.

Когда значение превышает номинальный порог срабатывания, плавкий элемент расплавляется, что ведёт за собой разрыв цепи. Скорость этого процесса обусловливается силой тока, проходящего через проводник. По маркировке предохранителя можно понять, какие характеристики были заданы заводом во время производства. Это позволит определить время, через которое сработает аварийное отключение при определённом показателе нагрузки. Такая информация необходима людям, проектирующим защитное оборудование.

Корпус предназначается не только для соединения элемента в устройстве. Во время срабатывания часто может появиться электрическая дуга. Корпус выполняет задачу по её гашению. Контакты необходимы для подсоединения защитного оборудования к элементам, через которые подаётся электричество на электроустановки. Чем больше площадь самого контакта, тем меньше вероятность, что произойдёт нагрев на соединении. Зачастую они выполнены из меди или латуни со специальным анодированным покрытием.

О важности правильной замены

Изменение параметров предохранителя в автомобиле может дорого обойтись его владельцу. Поэтому ни в коем случае нельзя увеличивать номиналы уже задействованных предохранителей. А при тюнинге, связанном с добавлением новых электрических цепей, желательно найти их аналог по электропотреблению и поставить в новой цепи такой же предохранитель. В основном эти изделия расположены на специальной панели под капотом. Здесь сосредоточены все самые важные предохранители.

Последствия применения неправильного предохранителя

Но в зависимости от марки авто, в ней имеются такие места с предохранителями, которые скрыты элементами декора. Поэтому, если возникла неисправность, которая не устраняется перебором этих элементов защиты, надо обратиться к технической документации автомобиля и таким способом найти перегоревший предохранитель в каком-либо невидимом на первый взгляд месте.

Визуальная диагностика

Общепризнанно, что самый надёжный способ, позволяющий проверить состояние предохранителя, — это визуальный осмотр и поиск обрывов. Для этого необходимо достать элемент из узла и детально просмотреть его на свету. Если вы видите, что проволока, находящаяся у него внутри, разорвана или же на детали есть следы горения, значит, причиной обрыва всей цепи был именно сломавшийся предохранитель.

Подобная диагностика хороша для прозрачных элементов из стекла или пластмассы. Единственным недостатком метода можно считать то, что проверять состояние устройства необходимо, полагаясь исключительно на человеческое знание дела и опыт. Именно поэтому нередкими являются случаи, в которых визуальный осмотр имел ошибочные выводы, а потому надёжнее использовать для тестирования состояния предохранителей мультиметры.

Как проверить предохранитель в машине

С каждым годом электрические цепи автомобилей включают в себя все больше элементов, которые настолько тесно связаны, что выход из строя одного из них, как правило, влечет за собой поломку другого (одного или нескольких). Чтобы минимизировать такие ситуации машины стали оснащать предохранителями, главное предназначение которых – недопущение короткого замыкания электрических цепей. Принцип действия прост: когда на цепь поступает слишком сильное напряжение, предохранитель перегорает и разрушается, чем провоцирует разрыв цепи и, следовательно, защиту всех устройств к ней подключенных. Допустим, такой разрыв уже произошел. Как найти среди множества предохранителей именно тот, который подлежит замене? – ответ ниже.

Способ №1 – как проверить предохранитель в машине с помощью схемы.

В руководстве к любому автомобилю всегда прорисовывается схема расположения предохранителей. Она – лучший помощник в поиске перегоревшего устройства.

Все, что нужно от вас, – определить в соответствии с данной схемой место нахождения предохранителя, отвечающего за неработающий элемент электрической цепи (магнитолу, габариты, прикуриватель, печку или др.), и произвести его замену на новый. Если с этой заменой поломка «уходит», значит, проблема была, действительно, в данном предохранителе, если нет – либо предохранитель не тот, либо причину неисправности следует искать совершенного в другом месте (проводах (контактах) неработающего устройства, перегоревшей лампочке или пр.).

Кстати, именно менять предохранитель на новый вовсе необязательно, вполне достаточно будет просто провести его визуальный осмотр.

Способ №2 – визуальное исследование.

Осуществлять его можно, как в отношении какого-то конкретного предохранителя, так и для проверки абсолютно всех таких элементов в авто, ведь практический каждый из них сегодня имеет прозрачный корпус, в котором даже невооруженным глазом четко видна «нить».

Ее целостность – есть главная характеристика исправности предохранителя, ее-то и следует проверять, извлекая защитные устройства один за другим.

Однако следует признать, что большое количество предохранителей, которое есть в современном автомобиле, и их размер далеко не способствуют быстрому поиску перегоревшего элемента, поэтому чаще всего автомобилисты производят поиск не визуально, а с помощью специального прибора – мультиметра (тестера).

Способ №3 – как проверить предохранитель в машине мультиметром.

С помощью мультиметра предохранители в машине можно проверять на исправность, как в снятом состоянии, так и «на месте».

В первом случае прибор следует установить в звуковой режим проверки.

А затем установить его щупы на контакты предохранителя.

Если слышен писк – устройство исправно.

Однако при отсутствии схемы или точной уверенности в том, что виной всему конкретный предохранитель, вытаскивать и прозванить каждый – дело весьма длительное и утомительное, поэтому, дабы поберечь силы и время, рекомендуем осуществлять проверку «на месте». Она заключается все в том же прозвоне, но уже не самих контактов, а их открытых точек. Дотроньтесь до них мультиметром и мгновенно определите, исправен предохранитель или нет.

Подключите один конец выбранного устройства к массе (раме или кузову автомобиля), а вторым поочередно касайтесь выводов предохранителя.

Он исправен, если лампочка загорается на каждом из выводов.

Важно!

Перед тем, как проверить предохранитель в машине, обязательно проверьте соблюдение следующих условий:

• зажигание выключено, автомобиль заглушен;
• электрическая цепь машины запитана, то есть в ней есть исправная АКБ и на нее накинуты клеммы.

А еще никогда не перемыкайте контакты разных предохранителей и не вставляйте проволоку вместо перегоревшего элемента даже на время, иначе можете «попасть» на куда более дорогостоящий ремонт, чем просто замена предохранителя.

https://youtube.com/watch?v=Ath2RD4UWgI

Поиск отработанного элемента

Как правило, перегоревший предохранительный элемент приводит к последствиям, которые автовладелец быстро замечает. Если у него уже есть опыт, найти этот предохранитель удается быстро. Но если неисправность до этого не появлялась, скорее всего, большинство автовладельцев откроют капот и начнут поочередно просматривать предохранители на панели. Но в этом способе есть тонкость. Ведь контакт может пропасть не только от сгорания плавкой вставки, но и от окисления, ослабления упругих свойств клеммы.

Намного быстрее отыскивается неисправность при помощи вольтметра.

Надо взять любой тестер с достаточно тонкими щупами и задать в его настройках измерение постоянного напряжения равного или близкого к 12 В. Затем замерить на каждом предохранителе напряжение. На целом элементе его не будет. А на перегоревшем или неисправном прибор покажет напряжение аккумулятора. Прикасаться надо к клеммам панели, в которые вставлен предохранитель. Они легкодоступны. Это хорошо видно на изображении далее. Перед проверкой надо подать напряжение на те элементы, которые обслуживает проверяемая панель.

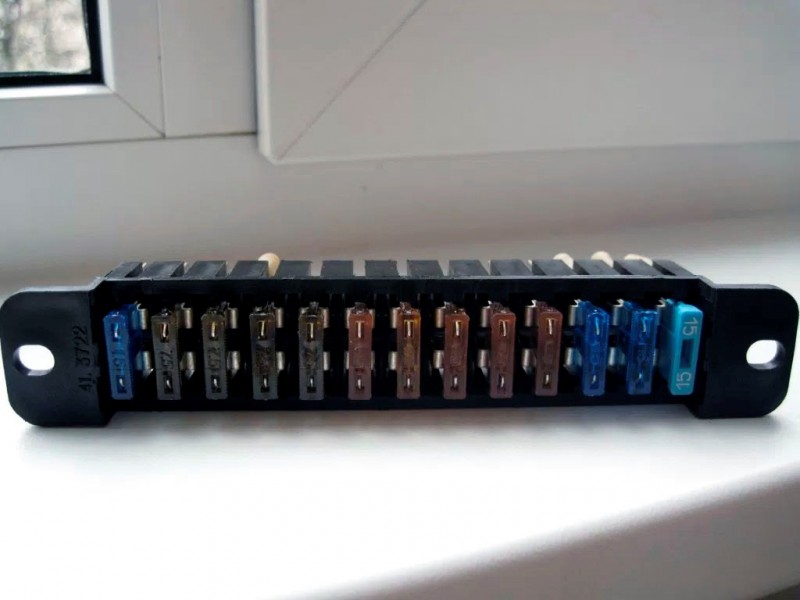

Если нет тестера можно использовать лампочку на 12 В. На сгоревшем предохранителе она засветится.

Предохранитель

Принцип работы

Предохранители работают в двух режимах:

• В штатном режиме;
• В аварийном режиме.

Первый режим предполагает нормальные условия. При нормальном функционировании сети и конкретного прибора температура вставки имеет установившееся значение. Вся теплота, выделяемая устройством, отдается в окружающую среду. Помимо этого, нагреваются также контакты и другие части прибора. Температура нагревания не должна превышать нормальных значений штатной работы.

Второй режим — резкий скачок силы тока в сети. Чтобы время плавления вставки электропредохранителя сократилось, сам элемент изготавливается в виде пластинки с особыми вырезами, которые уменьшают его сечение на некоторых участках корпуса. На узких участках концентрируется большая теплота, чем на широких.

Вам это будет интересно Особенности стрелочного мультиметра

Плоские предохранители

При возрастании силы тока в случае замыкания выделение теплоты превышает допустимый уровень и теплоотводом обычно пренебрегают. Элемент предохранителя плавится и перегорает и сила тока не может возрасти больше допустимого значения.

Важно! В процессе плавления возникает так называемая электрическая дуга, которая в современных элементах гасится в ограниченном патроне электропредохранителя

Элемент на плате
