Шноркель на ниву: важная деталь или элемент тюнинга

Установка шноркеля

Для того чтобы установить шноркель на ниву необходимо выполнить следующие операции:

1. провести разметку мест крепления воздуховода на корпусе машины;
2. просверлить под них отверстия;
3. установить удлинённый воздуховод на место и выполнить его подгонку под геометрию кузова;
4. затянуть крепления;
5. подключить воздуховод к воздушному фильтру, используя для этого гофрированный шланг.

Разметка мест крепления описываемого устройства обычно производиться с помощью лекал, выполненных из картона. Их силуэт обводиться фломастером, им же намечаются отверстия под болты. Далее при помощи дрели и фрезы по металлу выполняется основное отверстие диаметром примерно 50 миллиметров по основную трубы устройства. При этом надо обеспечить его герметичность с помощью резиновых прокладок и герметиков.

Непосредственно к корпусу автомобиля аксессуар крепиться при помощи болтов М6 с закладными гайками. Если проводка трубы будет скрытая, ничего больше не понадобиться, не нужно даже будет дополнительное отверстие в капоте. В том же случае, когда труба будет выводиться наружу, потребуется кронштейн для крепления, например, Roxel Pro 531163 и закладная гайка.

Конструкция автомобиля Нива 2121 предусматривает собственную геометрию кузова, поэтому шноркель придётся по нему подогнать, прогревая изделие строительным феном и притягивая его к корпусу машины болтами. После этого нужно будет выполнить подключение воздушного фильтра к двигателю, а при этом его патрубок соединяется с шноркелем к нему посредством гофрированного шланга. По окончании работ систему воздухозабора необходимо хорошо загерметизировать при помощи резиновых уголков и хомутов.

Как сделать шноркель на Ниву своими руками.

Для начала необходимо подготовить материал. Это хомуты и трубки. Для создания более прочной конструкции лучше использовать металлические трубки диметром не менее 6 сантиметров. Нельзя забывать о верхней части. Она должна быть немного согнута по направлению к задней части автомобиля, чтобы во время движения брызги и капли дождя не попадали в систему. Так же к изделию привариваются дополнительные патрубки для возможности сброса атмосферного давления. Они устанавливаются в систему воздушного забора.

Обычно для создания готовой конструкции требуется 3 материала:

• гофра
• металл
• пластик

Можно использовать пластиковую гофру, чтобы немного сэкономить. Так же она будет проще монтироваться за счет своей гибкости. Основной ход работы заключается в следующем:

• подобрать необходимую длину гофры. Обычно потребуется не более 2 метров
• места соединений надежно зафиксировать при помощи хомутов
• проделываются отверстия в районе лобового стекла с водительской стороны для дальнейшего крепления гофры к стойке
• проделывается отверстие в капоте/крыле для выведения трубы
• конец трубки закрывается вентиляционной решеткой, после чего крайняя часть выгибается и фиксируется при помощи дополнительных кронштейнов.

Во время проведения работ все отверстия необходимо тщательно промазать герметиком и оклеить уплотнительной лентой чтобы не допустить возникновение коррозии.

Как сделать шноркель на Ниву своими руками.

Для начала необходимо подготовить материал. Это хомуты и трубки. Для создания более прочной конструкции лучше использовать металлические трубки диметром не менее 6 сантиметров. Нельзя забывать о верхней части. Она должна быть немного согнута по направлению к задней части автомобиля, чтобы во время движения брызги и капли дождя не попадали в систему. Так же к изделию привариваются дополнительные патрубки для возможности сброса атмосферного давления. Они устанавливаются в систему воздушного забора.

Обычно для создания готовой конструкции требуется 3 материала:

• гофра
• металл
• пластик

Можно использовать пластиковую гофру, чтобы немного сэкономить. Так же она будет проще монтироваться за счет своей гибкости. Основной ход работы заключается в следующем:

• подобрать необходимую длину гофры. Обычно потребуется не более 2 метров
• места соединений надежно зафиксировать при помощи хомутов
• проделываются отверстия в районе лобового стекла с водительской стороны для дальнейшего крепления гофры к стойке
• проделывается отверстие в капоте/крыле для выведения трубы
• конец трубки закрывается вентиляционной решеткой, после чего крайняя часть выгибается и фиксируется при помощи дополнительных кронштейнов.

Во время проведения работ все отверстия необходимо тщательно промазать герметиком и оклеить уплотнительной лентой чтобы не допустить возникновение коррозии.

Где найти подходящий шноркель?

Можно приобрести готовую модель, большое количество производителей изготавливает дополнительные устройства для внедорожников или сделать его самому. У детали выпущенной в заводских условиях будет несколько преимуществ: качество сборки, срок службы и возможность обращения к изготовителю в случае возникновения гарантийных случаев.

Недостатком может быть лишь стоимость, которая составляет обычно не менее 14 000 рублей

Но при этом важно понимать, что цена обусловлена использованием высококачественных материалов, а именно особо прочного полиэтилена LLDPE который дает ряд преимуществ:

• устойчивость к воздействию высоких температур и растрескиванию
• механическая устойчивость
• дизайн созданный специально для определенного типа автомобиля

Но есть и более дешевые модели отличающиеся простотой конструкции, стоимость которых не превышает 6000 рублей. Не рекомендуется использовать самые дешевые варианты, поскольку несмотря на кажущуюся выгоду, они могут со временем получить небольшие механические повреждения. Но из-за использования в составе менее пластичного материала на корпусе появятся микротрещины, через которые внутрь двигателя может попадать вода при форсировании различного рода преград

При использовании таких материалов важно периодически производить осмотр шноркеля, чтобы вовремя выявить повреждения

Но есть и наиболее бюджетный вариант – сделать шноркель самостоятельно. Для этого сперва необходимо обеспечить надежное крепление в подкапотном пространстве, чтобы исключить подсос воздуха и вывести патрубок как можно выше капота. Для этого сперва прокладывается горизонтальная часть под крышкой капота, затем в дополнительно подготовленное отверстие между лобовым стеклом и капотом выводится соединительная трубка.

При этом важно помнить, что чем прямее труба и меньше путь до воздухозаборника тем лучше аэродинамические качества шноркеля. https://www.youtube.com/embed/0CA4S-YDl_8

Особенности установки на инжекторе и карбюраторе

Установка шноркеля Шевроле на Ниву имеет свои особенности в том случае, когда она выполняется своими руками. Дело в том, что выпускаются автомобили этой марки как с инжекторным, так и карбюраторным двигателем. Подключение нового воздуховода к ним имеет свои особенности и обычно выполняется при помощи переходников. Так, например, если производится установка шноркеля на Ниву 2121, придётся корпус карбюратора поставить как раз с этими переходниками. Подбирать их следует в зависимости конкретной модели двигателя установленного на ваш автомобиль.

Обычно шноркенль на Ниву устанавливают опытные автолюбители, знающие как выполнить подобную операцию

Новичкам же стоит посоветовать обратить особое внимание на герметизацию всей системы. Так обязательно нужно загерметизировать отверстие в капоте через которое вуздоховод будет заводиться в моторный отсек, а также все сочленения трубы

Подобное улучшение обойдется вам совсем недорого, а в результате вы сможете преодолевать на Ниве в стандартной комплектации достаточно глубокие водоёмы с твёрдым дном.

Когда вашему автомобилю приходится ездить по бездорожью, а также пересекать мелкие водоёмы, появляется опасность попадания воды в мотор. Чем это может грозить машине? Разрушением блока цилиндров и выходом из строя шатунов. Нет смысла углубляться в подсчёт средств, которые необходимо будет отдать за дорогостоящий длительный ремонт. Тем более не в каждом СТО можно квалифицированно вывести машину после гидроудара по мотору.

Предусмотрительные автовладельцы устанавливают наружный воздухозаборник для мотора, то есть шноркель, который можно приобрести не только фирменный, но и сделать своими руками. В нашей статье мы постараемся вместе с экспертами разобраться, какой должна быть правильная установка шноркеля на Шевроле Ниву и УАЗ «Патриот», после чего вашему автомобилю не будет страшна ни дорога без асфальта или бетона, ни грязь с водой и песком.

Шноркель выглядит как трубка, ведущая от двигателя на крышу авто. Если постараться над его видом, можно придать автомобилю уникальный дизайнерский стиль, которого больше не будет ни у кого.

Давайте посмотрим, какие преимущества даст установка шноркеля:

• охлаждение двигателя потоком прохладного воздуха без посторонних предметов;
• защита моторного отсека от попадания разнокалиберного мусора из-под колёс впереди идущего транспорта, особенно по плохой дороге;
• мотор надёжно защищён от воды;
• точка забора перенесена из нижнего положения в верхнее.

Как можно оборудовать машину шноркелем? У вас всего два пути: купить фирменный или же изготовить шноркель своими руками. Не секрет, что покупая заводской шноркель, вы получите не только высококачественный девайс с отличным сроком эксплуатации, но и заводскую гарантию, а ещё:

• стильный дизайн;
• отличные механические характеристики, благодаря уникальному составу из линейного полиэтилена;
• долговечность;
• устойчивость к растрескиванию корпуса.

Единственным недостатком фирменного шноркеля является его нешуточная стоимость, в диапазоне 15 000 р. в зависимости от марки авто. Есть шноркели производства российского автопрома со средними характеристиками качества и ценами от 2 000 р.

Вы хотите установить на машину эксклюзивный шноркель? В таком случае вам придётся сделать его своими руками.

Монтаж шноркеля на Шевроле Ниву своими руками.

В комплекте с заводским шноркелем всегда идет специальная инструкция, которая содержит полную информацию по его правильной установке. Ее и следует придерживаться, решив установить шноркель на Ниву своими руками.

Если не придираться к деталям, то в общих чертах процедура установки внешнего воздухозаборника на Ниву будет выглядеть следующим образом.

1. Готовится необходимый инструмент, помимо стандартного комплекта понадобятся: дрель (сверло 4×10 мм), электролобзик, герметик, маркер и скотч.
2. Левая сторона автомобиля поддомкрачивается
3. Снимается защита с крыла, бочок воздушного фильтра и колесо.
4. Поверхность кузова очищается, подготавливается к дальнейшей работе (кузов вместе надрезания нужно заклеить скотчем).
5. Маркером размечается контур на крыле, затем делается вырез. Как правило, в комплекте с заводским шноркелем всегда идет готовая разметка, которую достаточно просто приложить к поверхности и сделать отверстие в положенном месте.
6. Патрубок от воздушного фильтра заводится к высверленному отверстию.
7. Стойка оклеивается скотчем и размечается маркером в местах, где к ней будет крепиться вертикальная часть воздухозаборника. Далее в этих точках высверливаются отверстия.
8. Производится непосредственная установка шноркеля.
9. Последним действием устанавливаются заклепки с резьбой, все отверстия обрабатываются герметиком, а все снятые с авто детали устанавливаются на свои места.

Вот и все, шноркель на Ниву своими руками установлен и полностью готов к использованию.

Особенности установки на инжекторе и карбюраторе

Установка шноркеля Шевроле на Ниву имеет свои особенности в том случае, когда она выполняется своими руками. Дело в том, что выпускаются автомобили этой марки как с инжекторным, так и карбюраторным двигателем. Подключение нового воздуховода к ним имеет свои особенности и обычно выполняется при помощи переходников. Так, например, если производится установка шноркеля на Ниву 2121, придётся корпус карбюратора поставить как раз с этими переходниками. Подбирать их следует в зависимости конкретной модели двигателя установленного на ваш автомобиль.

Обычно шноркенль на Ниву устанавливают опытные автолюбители, знающие как выполнить подобную операцию

Новичкам же стоит посоветовать обратить особое внимание на герметизацию всей системы. Так обязательно нужно загерметизировать отверстие в капоте через которое вуздоховод будет заводиться в моторный отсек, а также все сочленения трубы

Подобное улучшение обойдется вам совсем недорого, а в результате вы сможете преодолевать на Ниве в стандартной комплектации достаточно глубокие водоёмы с твёрдым дном.

Дополнительные действия

Хоть двигатель теперь защищён от воды, прежде чем ехать к ближайшему пруду проверять, стоит сделать ещё несколько действий.

Изоляция и герметизация электрической части

Первое — изоляция контактов. Для работы нам понадобится силиконовый герметик (желательно быстросохнущий). Сначала обрабатывают трамблёр, катушку системы зажигания. Затем проходят все разъёмы и стыки компьютерной системы. Следующие на очереди будут колпачки на свечах. Если есть сомнения, их лучше заменить на силиконовые провода высокого качества.

Вентилятор

Следующий узел, который потребует вашего внимания, — вентилятор охлаждения. В воде он совершенно бесполезен, более того, он может выйти из строя. Этот вопрос можно решить двумя путями. Либо провести выключатель, которым мы отключим вентилятор при «заплыве», либо поставить парочку вискомуфт — они стоят недешёво, но смогут выключать его сами.

Фары

Заключительное, на что стоит обращать внимание — фары. При пересечении вброд водоёмов их нужно обязательно отключать

Попадание воды в работающие фонари может привести к взрыву. На сегодняшнем рынке присутствуют модели с канавками для слива воды, и если вы всерьёз собираетесь штурмовать реки, стоит задуматься об установке таких.

Идею применения шноркеля для Нивы не назовёшь новым решением. При желании можно найти рекомендации и по материалу, применяемому для создания, и по креплению устройства на автомобиле.

1. 5
2. 4
3. 3
4. 2
5. 1

Особенности установки на инжекторе и карбюраторе

Установка шноркеля Шевроле на Ниву имеет свои особенности в том случае, когда она выполняется своими руками. Дело в том, что выпускаются автомобили этой марки как с инжекторным, так и карбюраторным двигателем. Подключение нового воздуховода к ним имеет свои особенности и обычно выполняется при помощи переходников. Так, например, если производится установка шноркеля на Ниву 2121, придётся корпус карбюратора поставить как раз с этими переходниками. Подбирать их следует в зависимости конкретной модели двигателя установленного на ваш автомобиль.

Обычно шноркенль на Ниву устанавливают опытные автолюбители, знающие как выполнить подобную операцию

Новичкам же стоит посоветовать обратить особое внимание на герметизацию всей системы. Так обязательно нужно загерметизировать отверстие в капоте через которое вуздоховод будет заводиться в моторный отсек, а также все сочленения трубы

Подобное улучшение обойдется вам совсем недорого, а в результате вы сможете преодолевать на Ниве в стандартной комплектации достаточно глубокие водоёмы с твёрдым дном.

Установка шноркеля на Lada 4×4 (комплект)

Если снимать шноркель не собираетесь, тогда рекомендуется рассматривать готовые комплекты. Расскажем про установку одной из популярных моделей.

Нижнее крепление шноркеля:

1. Край капота обклеиваем малярным скотчем. Прикладываешь шноркель к капоту, и отмечаем линии среза;
2. Срезаем часть капота болгаркой. Края обрабатываем напильником.

1. Покрываем края антикором. Одеваем на срезанный край уплотнитель дверей от «классики»;
2. Делаем отверстие в крыле, используя дрель. Закрепляем шноркель при помощи самореза. Под шноркелем обрабатываем антикором.

Верхнее крепление шноркеля:

• Вариант №1: Закрепить шноркель на герметик к стойке лобового стекла или крыше;
• Вариант №2: Крепим шноркель к крыше при помощи болтов и гаек, делая отверстия в потолке;
• Вариант №3: Закрепить шноркель к рейлингам на крыше (см. фото).

Гофру шноркеля закрепляем хомутами. В случае необходимости наращиваем диаметр патрубка на корпусе воздушного фильтра термолентой.

Как поставить готовый комплект шноркеля, также показано на видео:

На этом тюнинг Lada 4×4 можно считать законченным. А как считаете вы, какой шноркель на ВАЗ 2121 лучше поставить? Оставляйте отзывы по эксплуатации этого аксессуара. Кстати, чтобы наверняка преодолеть водную преграду рекомендуется переместить генератор чуть выше и сделать лифт Lada 4×4.

Ключевые слова: капот 4х4 | фильтры 4х4 | двигатель 4х4 | воздуховоды 4х4 | безопасность 4х4

3

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Особенности установки на инжекторе и карбюраторе

Установка шноркеля Шевроле на Ниву имеет свои особенности в том случае, когда она выполняется своими руками. Дело в том, что выпускаются автомобили этой марки как с инжекторным, так и карбюраторным двигателем. Подключение нового воздуховода к ним имеет свои особенности и обычно выполняется при помощи переходников. Так, например, если производится установка шноркеля на Ниву 2121, придётся корпус карбюратора поставить как раз с этими переходниками. Подбирать их следует в зависимости конкретной модели двигателя установленного на ваш автомобиль.

Обычно шноркенль на Ниву устанавливают опытные автолюбители, знающие как выполнить подобную операцию

Новичкам же стоит посоветовать обратить особое внимание на герметизацию всей системы. Так обязательно нужно загерметизировать отверстие в капоте через которое вуздоховод будет заводиться в моторный отсек, а также все сочленения трубы

Подобное улучшение обойдется вам совсем недорого, а в результате вы сможете преодолевать на Ниве в стандартной комплектации достаточно глубокие водоёмы с твёрдым дном.

Дополнительные действия

Хоть двигатель теперь защищён от воды, прежде чем ехать к ближайшему пруду проверять, стоит сделать ещё несколько действий.

Изоляция и герметизация электрической части

Первое — изоляция контактов. Для работы нам понадобится силиконовый герметик (желательно быстросохнущий). Сначала обрабатывают трамблёр, катушку системы зажигания. Затем проходят все разъёмы и стыки компьютерной системы. Следующие на очереди будут колпачки на свечах. Если есть сомнения, их лучше заменить на силиконовые провода высокого качества.

Вентилятор

Следующий узел, который потребует вашего внимания, — вентилятор охлаждения. В воде он совершенно бесполезен, более того, он может выйти из строя. Этот вопрос можно решить двумя путями. Либо провести выключатель, которым мы отключим вентилятор при «заплыве», либо поставить парочку вискомуфт — они стоят недешёво, но смогут выключать его сами.

Фары

Заключительное, на что стоит обращать внимание — фары. При пересечении вброд водоёмов их нужно обязательно отключать

Попадание воды в работающие фонари может привести к взрыву. На сегодняшнем рынке присутствуют модели с канавками для слива воды, и если вы всерьёз собираетесь штурмовать реки, стоит задуматься об установке таких.

Идею применения шноркеля для Нивы не назовёшь новым решением. При желании можно найти рекомендации и по материалу, применяемому для создания, и по креплению устройства на автомобиле.

Установка шноркеля на Шевроле Ниву.

Покупая готовый элемент так же следует учитывать особенности его монтажа. Обычно воздуховод поставляется в комплектации, как на рисунке ниже:

Монтаж производиться у левой стойки, с водительской стороны. Чтобы произвести правильный монтаж и проделать необходимые отверстия может понадобиться:

• лобзик
• герметик
• скотч
• маркер
• дрель
• сверла на 4 и на 10 мм

Порядок установки включает в себя несколько простых действий:

1. Необходимо приподнять авто при помощи домкрата
2. снимается подкрылок, защита. Отсоединяется воздушный фильтр
3. определяется место надреза. Его нужно очистить и оклеить скотчем
4. на крыло наноситься специальная разметка в виде трафарета. Нужно приложить ее к кузову и проделать отверстие как указано на схеме
5. После этого патрубок подсоединяется к воздушному фильтру и заправляется в отверстие
6. подготавливаются отверстия в стойке. Нужно как и в предыдущем случае оклеить место сверления скотчем
7. устанавливается воздухозаборник

Если работы проделаны правильно, то можно наслаждаться передвижением по бездорожью

Силовые пороги и бампера

Пороги нужны прежде всего для поддомкрачивания хайджеком(что такое — смотрите ниже). Силовые пороги — это плюс 4-5 тысяч.

Бампер — или, как его еще называют «силовик». Силовой бампер — непременный атрибут любого внедорожника, который подготавливают для бездора. Сварить можно самому или купить в спец-магазине. Лучше, конечно, чтобы избежать проблем с ГАИ, взять в магазине, но будет недешево.

Например, очень популярный передний бампер стоит 25000 рублей. Он идет с защитой фар и с отверстием под лебедку. Выглядит круто и качество на высоте. Но защита фар также иногда напрягает ГАИ, это получается типа кенгуртника, до которых они любят докапываться. А потому лучше взять модель от фирмы OJ — она и подешевле, 18000 рублей и бампер не так заметен, как рифовский.

А еще интересно: Выбор передних пружин на Ниву Шевроле, рекомендации на сайте АвтоПаскер

Монтаж на Ниву

Вся система собирается из двух частей, которые, в свою очередь, также собираются из составных элементов.

Первая часть — подкапотная

Процесс выглядит следующим образом:

1. Снимаем воздушный фильтр;
2. Отсоединяем от него штатный наконечник забора холодного воздуха;

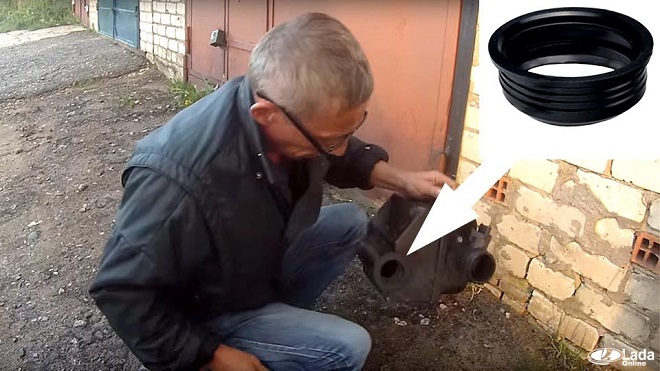

3. Ставим вместо него уплотнительную муфту (внутренний и внешний диаметры подбираются опытным путём, но муфта должна быть такой, чтобы для установки её в фильтр нужно было приложить усилие).
4. Прокладываем гофрированную трубку таким образом, чтобы один конец мог войти в муфту воздушного фильтра, второй был в районе аккумулятора под левой стойкой кабины.
5. Устанавливаем воздушный фильтр на место, подсоединяя все ранее отпущенные контакты.

На этом подкапотная подготовка закончена. Трубка может иметь небольшой запас.

Монтаж внешней выводящей трубки и входного отверстия

Наружную трубку будем располагать вдоль одной из стоек кабины. Где именно — зависит от того, как легла трубка под капотом. У обычной Нивы наружная часть шноркеля располагается со стороны переднего пассажира, у Нивы Шевроле может быть и возле левой стойки. Примеряем трубку, попутно решая, чем её крепить. Это могут быть саморезы, клей или герметик

Примеряя, особое внимание уделяем выходному отверстию. Нужно решить, как, а главное, куда оно будет направлено

Не допускается оставлять открытое отверстие, направленное вертикально вверх. Первый же сильный ливень приведёт к капитальному ремонту движка.

Если крепить будем с помощью саморезов, оклеиваем стойку малярным скотчем, отмечаем маркером точки крепления и сверлом на 4 мм делаем отверстия.

Соединение обеих частей

Расположение трубок укажет нам, где будет отверстие: в крышке капота, в верхней прокладке между ней и лобовым стеклом или же в боковой части — на крыле. Наклеиваем малярный скотч на будущее место и изображаем на нём круг диаметром 62 мм (чуть больше внешней трубки). Если место получается далеко от ближайшего края — например, в середине крыла — можно воспользоваться оригинальным решением и высверлить его.

Вырезать круг можно и дрелью

Края круга обрабатываем «Антикором» против появления ржавчины. Заправляем нашу внешнюю трубу, заполняя полости вокруг герметиком. Далее под капотом вставляем одну трубу в другую, для плотной фиксации используем либо уплотнительные кольца, либо герметик. Шноркель готов.

Варианты конструктивных решений для верхнего отверстия шноркеля

Как направить верхнее отверстие, каждый мастер может решить сам. Приведём несколько примеров:

• повернуть трубку и направить её вдоль рейлингов на крыше (если последние есть);
• можно установить с выводом на крышу кабины (направление сверху вниз с небольшим зазором для доступа воздуха);
• надеть «грибок» с выхлопной трубы трактора (единственный вариант, когда трубку можно оставить направленной вверх);
• изогнуть и направить вперёд по ходу движения (этот вариант потребует закрепления на отверстии дополнительной решётки).

Это интересно: Chevrolet Corvette «заговорил» с немецким акцентом

Последний вариант имеет одно несомненное достоинство — струя ветра, образующаяся при движении машины, будет направлена на двигатель. Но в таком случае стоит подумать о надёжном креплении решётки. В случае металлической трубки можно прибегнуть к сварке.

Так может выглядеть окончательный вариант

Варианты приобретения

Если вы решили установить такую деталь на свою «Ниву», у вас есть несколько путей решения:

• купить брендовую деталь;
• купить у российского изготовителя;
• сделать своими руками.

Каждый выбирает свой вариант. Брендовая деталька обойдётся в 15–20 тысяч рублей, такая же, но произведённая в России — в 5 раз дешевле (можно купить за 3–5 тысяч).

Брендовый вариант

И самый дешёвый вариант — своими руками. Для этого понадобится несколько кусков металлической или пластиковой трубы и гофра. Ну а если вы привыкли копаться в автомобиле, а не только ездить — последний вариант тем более предпочтителен. Его и рассмотрим.
