Стартер лада приора: где находится, как снять, замена

Ремонт обгонной муфты

Возможен ли ремонт бендикса стартера своими руками? Вполне! Один из «народных» способов заключается в следующем. Полностью погрузите неразобранный стартер в подходящую емкость с бензином. Выдержите 5-6 часов (можно оставить на ночь). Не вынимая устройство из емкости, шестерню обгонной муфты, чтобы лучше прочистить пазы. Стартер выньте и хорошо просушите. Иногда эта нехитрая операция помогает. Но если этого не случилось, устройство придется разбирать. Сняв бендикс, осмотрите вилку, которая его толкает: если деталь изношена, то необходимо поставить другую. Проверьте зазор на валу якоря: при наличии люфта восстановить механизма не получится – придется покупать новый. Если же «болтанки» нет, то бендикс ремонтируем.

Процедура начинается с разборки корпуса, чтобы добраться до пружин и роликов. Их нужно вытащить, очистить, промыть в бензине и протереть насухо. Обычно эти детали не изнашиваются и замены не требуют, но все же на ролики посмотрите внимательнее: если они утратили цилиндрическую форму, то придется подыскать нормальные (менять нужно полным комплектом).

Однако чаще всего проблема кроется в смолистых отложениях на внутренней части обоймы, которые нужно удалить. Также не забудьте осмотреть корпус муфты на предмет наличия трещин. Если таковые имеются, деталь замените. Еще нужно осмотреть зубчики шестеренки: если они сносились, то придется искать новую или менять весь привод. Теперь соберите бендикс и проверьте, зажав в тисках: исправное устройство будет проворачиваться в одну сторону. Перед установкой восстановленный механизм смажьте моторным маслом.

Проверка цепи включения стартера

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

При проведении операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!

Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87». Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится — силовая цепь исправна, если нет — то тестером поверяем…

…подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II». При этом второй («минусовый») щуп тестера можно подсоединить к головке винта крепления панели приборов. В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится — проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна — необходимо заменить контактную группу замка зажигания. В том случае, если силовая цепь включения стартера исправна — проверяем цепь управления реле стартера. Для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп подсоединяем к «массе». При включенном зажигании проверяем…

…подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера. Затем вставляем щупы тестера в гнезда реле «85» и «86» и проверяем…

…есть ли «масса» в гнезде «85» реле… …соединенного с выводом «50» контроллера. В противном случае проверяем целостность цепей управления реле стартера: от главного реле системы управления и вывода «50» контроллера — соответственно к гнездам «86» и «85» реле стартера.

Замена стартера

Очень многие владельцы при первой же неисправности стартера, меняют весь агрегат целиком, не разбираясь в причинах самой поломки. Но в большинстве случаев причины выхода из строя бывают следующими:

1. Выход из строя втягивающего реле — покупается и меняется отдельно
2. Износ щеток
3. Подгорание пятаков на втягивающем реле

Каждая из перечисленных выше проблем решается намного дешевле, чем купить новый стартер на Приору. Поэтому для начала стоит обратиться к специалисту, который точно скажет в чем причина, и ответит, подлежит ли он ремонту или нет!

Если же ремонт уже невозможен, что бывает крайне редко, то необходимо произвести замену. Для этого понадобится следующий инструмент:

• головка на 13 мм
• удлинитель

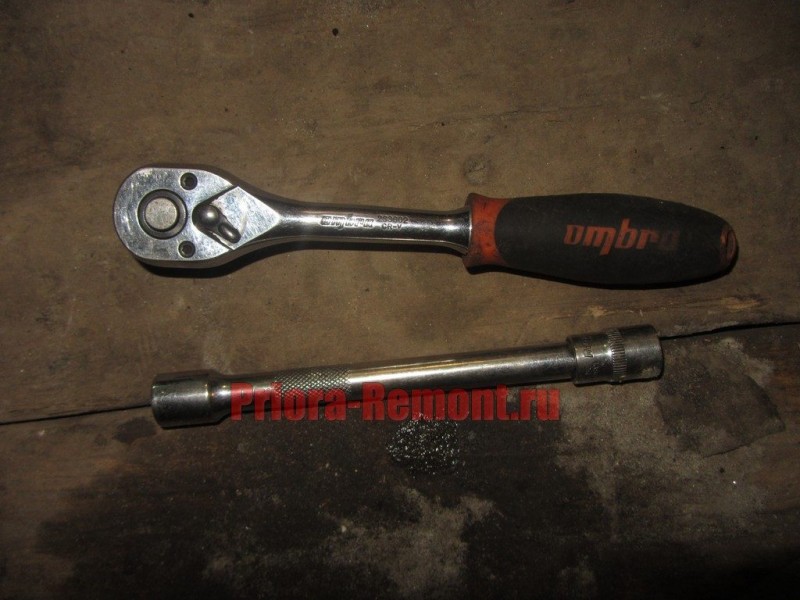

• трещотка или вороток

Порядок замены стартера на Приоре своими руками

Ремонт этот весьма несложный, поэтому на все не уйдет более 25-20 минут времени. Идеальный вариант работать либо на смотровой яме, либо же снять с подушек корпус воздушного фильтра, после чего открывается очень хороший доступ к стартеру.

Первым делом отсоединяем клемму «-» от АКБ автомобиля, после чего отключаем все провода от стартера, один из которых прикручен гайкой.

После чего необходимо отвернуть три гайки крепления стартера, одна сверху:

И две удобнее отворачивать именно снизу, как наглядно показано на фото ниже.

Когда они откручены, можно беспрепятственно снимать его, так как никаких креплений больше не остается.

Установка нового при полной замене происходит в обратной последовательности, и сложности не возникнет никакой при выполнении данного ремонта.

Важно иметь ввиду, что стартеры на Приоре устанавливались как с тремя креплениями, так и с двумя  (старого и нового образца). Поэтому, прежде, чем покупать новый, удостоверьтесь в том, какой именно стоял у вас на автомобиле

Цена нового на 2170 может составлять от 3500 до 4000 рублей, хотя можно найти китайские варианты немного дешевле, но относительно сомнительного качества. Самыми надежными и беспрблемными являются заводские производства КЗАТЕ, которые спокойно могут пройти без ремонта свыше 200 000 км пробега автомобиля.

Обозначение и местоположение предохранителей в монтажном блоке Приоры ВАЗ 2170

№ предохранителя	Сила тока, А	«Стандарт» и «Норма»	«Норма» с кондиционером и «люкс»
F1	25	Вентилятор радиатора системы охлаждения двигателя	Резерв
F2	25	Обогрев заднего стекла	Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3	10	Правая фара, дальний свет	Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4	10	Левая фара, дальний свет
F5	10	Звуковой сигнал	Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6	7.5	Левая фара, ближний свет
F7	7.5	Правая фара, ближний свет
F8	10	Тревожный сигнал	Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9	25	Предохранитель печки Приоры	Резерв
F10	7.5/10*	Освещение салона, панели приборов, стоп-сигнал	Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11	10/20*	Стеклоочиститель	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12	20/10*	Клемма 15 приборов	Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13	15	Предохранитель прикуривателя Приоры
F14	5	Левая фара, габаритный огонь, освещение номерного знака, освещение багажника	Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15	5	Левая фара, габаритный огонь	Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16	10	Клемма 15 АБС	Гидроагрегат, контакт «18»
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Обогрев сидений	Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20	5/10*	Блок управления иммобилизатором	Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21	7.5/5*	Задние противотуманные фонари	Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22	-/20*	Резерв	Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23	-/7.5*	Резерв	Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30	Резерв
F31	30	Блок управления электропакетом	Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32	Резерв

Lada 4×4

Снимаем задний опорный кронштейн впускной трубы, выворачивая два болта ключом «на 13».

Снимаем защитный щиток стартера, выворачивая его гайки крепления ключом «на 13».

Снизу автомобиля откручиваем два болта крепления стартера. Со стороны моторного отсека сдвигаем стартер вперед и отсоединяем колодку с проводами.

Выворачиваем гайку, и отсоединяем наконечник провода от контактного болта тягового реле. Вынимаем стартер из моторного отсека.

Видео инструкция:

[media=https://www.youtube.com/watch?v=n_PmQADIfNg]

Кстати, а вы знаете, что систему зажигания автомобилей LADA можно доработать, например, отказаться от ключа зажигания в пользу кнопки старт/стоп.

Ключевые слова: стартер lada xray | стартер лада веста | стартер лада ларгус | стартер лада гранта | стартер лада калина | стартер лада приора | стартер 4х4 | стартер нива | универсальная статья

1

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Разборка стартера

Разбираем стартер 2110-3708010-02 для замены тягового реле, щеткодержателя со щетками и элементов привода. Замену тягового реле можно выполнить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

Крестообразной отверткой отворачиваем два винта крепления тягового реле…

…и снимаем его. Вынимаем из передней крышки пружину и якорь тягового реле.

Ключом «на 8» отворачиваем два стяжных болта.

Разъединяем корпус и переднюю крышку.

Вынимаем из корпуса якорь со щеткодержателем и задней крышкой.

Крестообразной отверткой отворачиваем два винта…

…и снимаем заднюю крышку. В гнезде подшипника задней крышки установлена волнистая пружинная шайба.

Снимаем изолированные щетки со щеткодержателя.

Снимаем крышку планетарного редуктора.

Вынимаем три сателлита планетарного редуктора привода.

Снимаем резиновую заглушку. Нажимая пальцем на торец вала привода…

…вынимаем привод в сборе из передней крышки.

Двумя отвертками разжимаем проушину опоры и снимаем рычаг привода. Опираем торцевую поверхность коронной шестерни о деревянный брусок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода…

…и ударив молотком по ключу, спрессовываем ограничительное кольцо.

Поддеваем отверткой запорное кольцо и снимаем его. Снимаем ограничительное кольцо хода шестерни привода.

Снимаем обгонную муфту с шестерней привода в сборе.

Отверткой сдвигаем из проточки вала стопорное кольцо и снимаем его.

Снимаем с вала привода коронную шестерню планетарного редуктора.

Вставляем две металлические пластины между подшипником и коллектором якоря и опираем их на губки тисков, нанося удары молотком, через выколотку из мягкого металла в торец вала, спрессовываем подшипник. Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить. Задиры и наволакивание материала подшипника скольжения на шейку вала якоря устраняем самой мелкой шкуркой с последующей полировкой. Омметром проверяем замыкание обмотки якоря на его сердечник. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается. При износе щеток меняем щеткодержатель в сборе. Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в статор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие.

Для этого, отогнув четыре фиксатора держателя пружины…

…вынимаем пружину. После установки щеткодержателя на коллектор якоря устанавливаем пружины и загибаем фиксаторы держателей пружин. Устанавливаем заднюю крышку и крепим к ней щеткодержатель. На шестерни планетарного редуктора наносим смазку ШРУС-4.

Ограничительное кольцо хода приводной шестерни устанавливаем на стопорное кольцо при помощи раздвижных пассатижей.

При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоянными магнитами статора и опускаем статор на заднюю крышку.

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях. Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром. Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Ничего не поделать – придется его достать и разобраться в проблеме. Несмотря на достаточно «грубую» силу, которую стартерный узел «прикладывает» для того, чтобы запустить двигатель, его устройство достаточно сложное и состоит из нескольких достаточно мелких деталей. Так, придется детально разбираться с механизмом реле, потому что в нем тоже могут возникнуть проблемы. Фото детали ниже.

втягивающее реле и предохранитель стартераВАЗ 2110 и Приора

Владельцы отечественных “десяток”, когда сталкиваются с проблемой запуска двигателя, в первую очередь считают, что вышло из строя втягивающее реле, а не стартер. И его поиски под капотом оказываются безрезультатными — реле стартера обнаружить не удается.

Все дело в том, что конструкция стартеров семейства ВАЗ 2110-2115, включая авто Лада Приора, имеет интересную особенность — втягивающее реле находится внутри пускового устройства. Запуск стартера происходит при зацеплении шестерни тягового реле и привода, который, в свою очередь, находится в зацеплении с маховиком коленвала. Иными словами — если втягивающее реле по какой-то причине не работает, то и запуск двигателя не произойдет.

Кроме этого, тяговое реле выполняет еще и другую важную функцию — при замыкании его контактов подается питание на обмотки стартера от аккумулятора. Управляется оно непосредственно поворотом ключа в замке зажигания. Со временем проявляется нечеткое срабатывание стартера или медленное его вращение, так как изнашивается контактная группа реле из-за повышенных пусковых токов. В таком случае необходим ремонт стартера ВАЗ с заменой тягового реле.

Где находится стартер и втягивающее реле

Реле находится в корпусе стартера, чтобы его демонтировать для замены, необходимо выполнить следующие операции:

• снять минусовую клемму с аккумулятора;
• демонтировать воздушный фильтр;
• под фильтром имеется колодка проводов, которые необходимо отсоединить;
• отключить силовой провод;
• открутить болты стартера и демонтировать его;
• отключить провода и снять тяговое реле, предварительно выкрутив крепежные болты.

После замены втягивающего реле необходимо выполнить процедуру сборки в обратной последовательности.

Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера. Реле и предохранитель зажигания находится в другом месте — для доступа к ним необходимо открутить два винта в боковой облицовке консоли и извлечь дополнительный блок электрооборудования.

Целостность защитных приборов, работоспособность реле и обмоток стартера можно проверить омметром, если имеются навыки и минимальный опыт диагностики электрооборудования.

Если возникли сложности в определении неисправности пускового устройства в автомобиле, мы рекомендуем обращаться к специалистам в автосервис “СтартерПро”, где быстро и качественно выявят все неисправности и устранят их с минимальными затратами. К тому же, поиск стартера, реле, предохранителей и другого оборудования может быть затруднен по причине конструктивных изменений расположения приборов, в зависимости от года выпуска и модификации автомобиля.

Замена бендикса на ВАЗ-2110

Для проведения работ потребуются такие инструменты, материалы и приспособления:

Бендикс для стартера ВАЗ-2110 с девятью зубьями.

Этапы работы

Проводится она так:

• Снять минусовую клемму от аккумулятора. Машину можно при этом поставить на смотровую яму. Это облегчит работу.
• Открутить плюсовой провод от стартера.

Откручиваем крышку стартера.

Сняв старый бендикс, сравниваем его с новым.

Полезные советы

При покупке бендикса потребуется иметь при себе старый. Часто на авто могут отличаться некоторые элементы этой запчасти, в частности втулки. Покупать деталь надо только отечественного производства. Артикулы у запчасти могут быть разные, так как авто может иметь другую модификацию. Обычно на ВАЗ-2110 подходит стартер только от производителя. Эти моменты стоит уточнять у менеджера на точке продаж.

Замена стартера

Очень многие владельцы при первой же неисправности стартера, меняют весь агрегат целиком, не разбираясь в причинах самой поломки. Но в большинстве случаев причины выхода из строя бывают следующими:

1. Выход РёР· строя втягивающего реле — покупается Рё меняется отдельно
2. РР·РЅРѕСЃ щеток
3. Подгорание пятаков на втягивающем реле

Каждая из перечисленных выше проблем решается намного дешевле, чем купить новый стартер на Приору. Поэтому для начала стоит обратиться к специалисту, который точно скажет в чем причина, и ответит, подлежит ли он ремонту или нет!

Если же ремонт уже невозможен, что бывает крайне редко, то необходимо произвести замену. Для этого понадобится следующий инструмент:

• головка РЅР° 13 РјРј
• удлинитель
• трещотка или вороток

Общая информация

Стартер – это ключевой механизм, обеспечивающий запуск любого автомобиля, оснащенного двигателем внутреннего сгорания. Фактически он представляет собой электрический мотор, оснащенный специальной шестерней с передаточным механизмом. При активации деталь сцепляется с маховиком и вращает его, обеспечивая тем самым старт бензиновому двигателю.

Управляющим элементом является втягивающее реле. Оно обеспечивает подачу напряжения на мотор узла и регулирует ход бендикса. Когда водитель поворачивает ключ в замке зажигания, активируется электрическая цепь. Ток поступает на магнит реле, тот притягивает якорь, замыкающий контактную группу, что и заставляет стартер крутиться.

Создаваемое им усилие передается на маховик, коленвал начинает вращаться и двигатель машины заводиться. После этого водитель отпускает ключ, питание отключается, и реле размыкает контакты, вслед за чем останавливается работа стартера.

Диагностика стартера для определения причины неисправности

Для того чтобы определить, какая именно деталь стартерного механизма Приоры дает сбой, необходимо проверить абсолютно все – проблема может быть даже с предохранителем, который находится далеко от детали. Диагностику проведите в следующем порядке:

1. Отключите зажигание, зафиксируйте машину ручным тормозом. Снимите минус с АКБ.
2. Достаньте воздушный фильтр и впускной шланг.
3. Отключите токопроводящий кабель от детали, который подключен к плюсу АКБ. Для того чтобы снять его, демонтируйте верхнюю шпильку втягивающего реле ключом на 13.
4. Поставьте нейтраль на рычаге КПП.
5. Понадобится рабочий автомобильный аккумулятор. Если Вы полностью уверены, что АКБ, стоящая в Вашей Приоре, полностью исправна, используйте ее. Кабель с крокодилами подключите к минусовой клемме АКБ, второй конец – к болту на корпусе стартерного узла. Перед этим удостоверьтесь, что место соединения чистое. Если на нем есть пыль и грязь, зачистите его щеткой.
6. Второй кабель с крокодилом подсоедините к плюсу аккумулятора, второй его конец – к плюсу на тыльной стороне стартера. Когда Вы все подключите должен сработать щелчок. Он будет означать, что вы все сделали правильно. Если щелчка не будет, нужно на всякий случай проверить массу.
7. Отключите отрицательный провод от корпуса и подключите его на нижний винт втягивающего реле. Положительный провод подключите к тыльной части реле. Если щелчок раздался, значит, вышел из строя щеточный узел. Если не раздался, то придется покупать новый стартер – сломалось реле.
8. Минусовой провод нужно вновь подключить к корпусу, положительный – к нижнему винту реле. При подключении стартерный узел должен начать вращаться, и Вы услышите характерный шум. Обороты могут подняться до 11 тысяч в минуту. Если обороты слишком низкие, и якорь крутится медленно, проблема заключается в щеточном узле или якоре.
9. Если якорь не крутится вообще, проблема в обмотке.
10. Наконец, нужно плюс подключить к верхней шпильке вытягивающего реле и замкнуть контакты. Если услышите посторонние звуки, стоит проверить бендикс и редуктор.

Проверка реле

Для начала стоит изучить расположение реле стартера Приоры, которое находится в стартерном узле в малом корпусе. Проверка его исправности проводится в два этапа.

• Во-первых, нужно попросить товарища покрутить ключ зажигания и прислушаться к подкапотному пространству. Если есть щелчок, значит, с деталью все в порядке. Если же щелчка нет, или с щелчком якорь не крутится, придется перейти к следующему шагу.
• Замкните клеммы, идущую от АКБ, с клеммой, которая соединена со стартерным узлом отверткой. Если узел заработал, значит, реле неисправно.

Предохранитель

Блок предохранителей Приоры располагается над левым коленом водителя. Снимите пластмассовую крышку, предварительно открутив три винта крепления. Предохранитель стартера Приоры – К3, то есть, третий слева в первой «строчке».

Можно проверить дополнительный блок, который находится под обивкой тоннеля пола. При этом проверяется предохранитель F1 на 15 Ампер – крайний слева, иногда достаточно его поменять, так как не всегда требуется ремонт этого механизма.

Для того, чтобы провести замену стартера автомобиля Приора, приготовьте 13-й и 15-й ключи. Перед тем, как снять механизм, обязательно снимите минус с аккумулятора – в этот раз эта маленькая процедура очень важна. Далее следуйте инструкции:

1. Снимите воздушный фильтр, затем его корпус.
2. На стартерном узле отверните гайку, которая крепит клемму.
3. Снимите клемму с контактного болта.
4. Разъедините провод и клемму.
5. Снимите гайки крепления стартерного узла (их 2 или 3 – в зависимости от типа).
6. Достаньте стартерный узел. Новый установите в обратном порядке.

Источники проблемы

Причинами, по которым Лада Приора не заводится, могут быть неисправности в топливной системе:

• засорение топливных фильтров;
• выход из строя топливного насоса;
• отсутствие бензина в баке;
• засорение форсунок;
• замерзание конденсата в топливной магистрали.

Имея определенные навыки, каждый автолюбитель может своими руками устранить эти неисправности. Сначала следует проверить, поступает ли бензин к рампе с форсунками. Для этого нужно отсоединить топливный шланг от рампы и подсоединить манометр. Затем попросить помощника завести двигатель. При работающем бензонасосе давление в топливопроводе должно составлять 2,7 атмосферы. Если давление ниже указанного, следует искать причину в топливных фильтрах.

Полное отсутствие давления при подаче напряжения, равного 12 В, означает, что бензонасос вышел из строя. Чтобы устранить неполадку, необходимо заменить фильтр тонкой очистки, промыть или поменять фильтр бензонасоса или заменить его электродвигатель.

Перечень возможных неисправностей, связанных с функционированием электрооборудования:

• Недостаточный заряд аккумуляторной батареи.
• Окислены клеммы аккумулятора.
• Не работает стартер.
• Неисправно тяговое реле.
• Оборван ремень привода газораспределительного механизма.
• Неисправность электронного блока управления.
• Нарушены фазы газораспределения.
• Сильное загрязнение высоковольтных проводов или отсутствие контакта.
• Неисправны импульсные трансформаторы.
• Перегорели предохранители, отвечающие за работу системы зажигания и стартера.
• Свечи зажигания залиты или неисправны.
• Обгорание клемм замка зажигания.
• Неисправен иммобилайзер.

Прежде чем приступить к поиску этих проблем, необходимо убедиться в надежности контактов и соединений всех проводов, отсутствии окисления, обрывов и потертостей.

Lada Largus

Снять кожух (при наличии) электронного блока управления ЭСУД, отжав два фиксатора (отвертка плоская). Вывернуть 2 гайки (№1) крепления расширительного бачка (№2) (ключ «на 10»). Снять и отвести в сторону расширительный бачок, не отсоединяя шлангов.

Для комплектаций с коробкой передач JR5:

• отсоединить шарниры (№1) тросов выбора и переключения передач от коробки передач (отвертка плоская);
• нажать с двух сторон на фиксаторы и отсоединить стопоры оболочек тросов выбора и переключения передач от кронштейна коробки передач.

Для комплектаций с коробкой передач JH3:

• снять чехол (№1) шарнира тяги привода переключения передач;
• отвернуть болт (№2) крепления тяги привода переключения передач, снять дистанционную втулку и отсоединить тягу (ключ «на 10»).

Вывернуть 3 болта (№1) крепления стартера (головка «на 13»).

Поднять автомобиль и вывернуть гайку (№2) крепления кронштейна (№4) к впускному коллектору (№3) (головка «на 13»). Вывернуть болт (№6) крепления кронштейна (№4) к блоку цилиндров (№5) (головка «на 17»). Снять кронштейн (№4) крепления впускного коллектора (№3).

Вывернуть гайку (№2), рисунок 3-7, и отсоединить жгут (№1), рисунок 3-6, проводов системы зажигания от стартера (№3) (головка «на 10»).

Отвернуть гайку (№4), рисунок 3-7, крепления провода стартера (№5) (головка «на 10»). Отсоединить провод стартера. Отвернуть гайку (№3) крепления провода электромагнитного реле стартера (№5) (головка «на 8»). Снять стартер.

Процесс также показан на видео:

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

• бендикс;
• вилка;
• якорь;
• статор;
• втягивающее реле;
• маска;
• редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.
