Система охлаждения моторов ВАЗ

Система охлаждения ДВС (двигатель внутреннего сгорания) функционирует за счет целенаправленного принудительного движения технического раствора по замкнутому контуру. Циркуляция автожидкости осуществляется под действием водяного насоса. При этом она, отнимая тепло у нагретых участков, обеспечивает охлаждение мотора.

Состав

В общем виде система охлаждения мотора включает в себя:

1. 1. Радиатор с основным вентилятором;
2. 2. Неразборный термостат;
3. 3. Циркуляционный (водяной) насос;
4. 4. Рубашки охлаждения блока цилиндров и головки блока;
5. 5. Бачок расширительный;
6. 6. Радиатор отопителя с электрическим вентилятором;
7. 7. Патрубки и шланги соединительные;
8. 8. Кран радиатора отопителя («печки»);
9. 9. Датчик температуры;
10. 10. Прибор контроля температуры технического раствора (входит в комбинацию приборов).

В системе охлаждения мотора с инжектором дополнительно устанавливается узел подогрева корпуса дроссельной заслонки. Это предотвращает обмерзание дроссельной заслонки в зимний период (при малых углах открытия).

Схема работы

В силовых установках ВАЗ-2107 роль охлаждающей жидкости выполняет тосол, который обладает оптимальным соотношением «цена/качество». Возможно также применение более дорогого антифриза, однако для этого необходимо предварительно тщательно промыть всю систему. Объем технической жидкости, заливаемой в систему охлаждения мотора ВАЗ-2107 составляет 9,85 л.

ВАЖНО: использование воды при охлаждении ДВС запрещено. При возникновении непредвиденных ситуаций возможно кратковременное заполнение системы водой с последующим ее промыванием

Причины неисправности

Как определить, что не так, если течет тосол? Причин неисправностей может быть множество, поэтому мы приведем лишь основные из них.

• Внимательно осмотрите хомуты. Возможно, что причина утечки – не до конца зажатый хомут.
• Проведите осмотр патрубков на наличие трещин. Если трещина была найдена – замените патрубки.
• Повреждение радиатора. Это проблема на механическом уровне. Если повреждение небольшое, его можно исправить с помощью заклейки или сварки. Гелевый герметик станет хорошим подспорьем для определения места утечки.
• Еще одна причина утечки тосола – это износ помпы. Решается её заменой, как и в случае с патрубками.
• Утечка ОЖ возле головки. Решения в домашних условиях нет – нужно обращаться в СТО, поскольку требуется квалифицированный осмотр и разбор двигателя.
• Если вы находите пятна от тосола под ковриком водителя или пассажира, это означает, что он протекает в салон. С этой проблемой тоже следует обратиться в СТО.

Ремонт теплоотводящего механизма

Перед тем как приступить к ремонту системы охлаждения, необходимо выяснить объём заливаемой в неё жидкости. Но даже полностью слив старый тосол, не удастся в полной мере установить точную цифру. Для этого рекомендуется всё-таки обратиться к руководству по эксплуатации автомобиля, где указаны все необходимые регламенты и параметры.

Производитель уверяет, что рабочий объём системы охлаждения двигателя ВАЗ-2106 — девять литров, но стоит учесть, что к этому объёму необходимо прибавить примерно литр, чтобы долить тосол в бачок расширителя до минимальной отметки. К тому же у запасливого и расчётливого водителя в багажнике обязательно должна находиться запасная литровая ёмкость с охлаждающей жидкостью.

Получается, что перед заменой охладителя или ремонтом всей системы приобрести следует около одиннадцати литров тосола. Однако при ремонте можно немного и сэкономить, оставив бо́льшую часть купленного про запас.

Слив охладителя

Перед любыми операциями с системой охлаждения в первую очередь необходимо дать двигателю остыть, чтобы не получить серьёзную травму. Затем предстоит слив жидкости, заполняющей систему. Чтобы правильно это сделать, предстоит разобраться, как она работает.

У системы охлаждения есть две стадии работы. Их можно назвать циклами и разделить на два круга:

Малый круг ограничивается самим двигателем и некоторыми патрубками, а предназначен он для того, чтобы движок быстрее набрал необходимую для правильной работы температуру

Это важно, чтобы топливная смесь сгорала более рационально с большим коэффициентом полезного действия. Когда температура повышается до определённой отметки, открывается специальная заслонка, пускающая жидкость по большому кругу

Задачей этого цикла является непосредственное охлаждение до приемлемой температуры.

Большой круг включает в себя радиатор с вентилятором, который включается специальным термостатом и потоком воздуха охлаждает систему и двигатель. Вся жидкость приводится в движение насосом, или помпой. Она же создаёт в системе охлаждения нужное давление.

В первую очередь сливается тосол с большого круга через радиатор, в левом углу которого находится специальный сливной краник. Для этого необходимо подготовить специальную ёмкость с широкой горловиной. Затем на самом двигателе выкручивается специальная пробка и происходит слив с малого круга, то есть непосредственно с движка.

При необходимости снимаются все патрубки, которые при необходимости нужно поменять, но если они не имеют видимых повреждений, трещин и подтёков, то на этом тоже можно сэкономить. После того как стечёт вся жидкость, производится необходимый ремонт.

Правильная заправка тосолом

После выполнения необходимой работы все сливные отверстия закрываются, а патрубки ставятся на место, и производится замена тосола ВАЗ-2106. Жидкость, которую удалось слить в ёмкость, можно использовать повторно, тщательно процедив её перед этим через марлю. Заправка системы охлаждения производится через расширительный бачок.

Залить жидкость нужно стараться аккуратно, не проливая на кузов, во избежание последующей коррозии. Когда жидкость перестанет поглощаться, нужно прогреть двигатель до максимальной температуры, при которой открывается заслонка, пускающая тосол по большому кругу.

Поговорим о том как происходит замена охлаждающей жидкости, она же тосол или антифриз на автомобилях ВАЗ от 2101 до ВАЗ 2107, в общем всей классики. Данный процесс смены ОЖ на всех моделях ВАЗа очень сильно схож с процессом замены, на других автомобилях семейства Жигули.

Для начала Вам нужно определиться с видом охлаждающей жидкости, а также и количестве которого будет достаточно автомобилю. Если возникли вопросы, касающиеся количества, открываем инструкцию, по ней необходимо 9.85 литра, значит, нужно купить 10 литров антифриза или тосола. Но определиться, что лучше тосол или же антифриз, быстро вряд ли получится. И тогда остро встает вопрос «Что заливать?». Антифриз или тосол? Единого мнения не существует.

Лично я пользуюсь антифризом. Он имеет несколько плюсов, есть возможность купить уже готовый раствор, который можно сразу использовать. Или же концентрат и разводить его с дистиллированной водой, при этом необходимо соблюдать пропорцию 50 на 50. На сайте есть статья, в которой, речь идет о антифризе, так же можно просмотреть информацию в интернете.

На счет инструмента… Вам понадобится:

Протечки и проблемы

У автомобилей данной модели иногда случаются проблемы, связанные с выходом из строя некоторых деталей охлаждающей системы, таких как термостат или помпа. При поломке они меняются в сборе, благо стоят не дорого. Также, частой болезнью считаются потекшие шланги или треснутый расширительный бачок, что тоже подлежит замене.

Но есть еще одна проблема на ВАЗ 2107, потекший кран отопителя. Из-за этого может быть запах антифриза в салоне, мокрые коврики со стороны переднего пассажира, не работать печка.

В случаи закипания или бурления тосола в расширительном бачке, нужно обратить внимание на 2 вещи. Это либо образовалась воздушная пробка, либо пробита прокладка блока цилиндров

При определении проблемы, в первом случае печка будет дуть холодным. Во втором случае будет либо масло в антифризе, либо светлый дым из выхлопной трубы.

Количество тосола в ВАЗ 2106

В технических характеристиках к любому автомобилю указывается объем охладителя, который необходимо залить в расширительный бачок для нормальной работы всех систем и механизмов. Выясним, сколько тосола в ВАЗ 2106 понадобится, чтобы обеспечить бесперебойную работу двигателя.

Что такое охлаждающая жидкость

Прежде всего, необходимо определиться с видом охладителя, так как в ВАЗ 2106 заливают и тосол и антифриз. Для этой цели рассмотрим некоторые отличия и сходства охладительных жидкостей.

Тосол

– это разработка советских ученых и почти каждый второй привык так называть любой охладитель. В его состав в основном входят вода, этиленгликоль и присадки минерального происхождения.

Данный охладитель можно в основном применять в моторах из тяжелых сплавов металла

, так как свойство образовывать на внутренних частях двигателя и системы в целом пленки имеет пагубное воздействие на алюминиевые детали.

Тосол почти не защищает от коррозии и ему свойственно еще и образовывать осадок, который при накоплении закупоривает узкие шланги.

Антифриз

– это уже разработка зарубежных автомобилестроителей, которую с каждым новым видом пытаются усовершенствовать, сделать более качественной и безопасной для двигателя.

Антифризы существуют следующих классов: G11, G12, G12+, G12++, G13.

Но, допустим, класс G11 схож по составу и качественным показателям с отечественным охладителем, так что смело можно их взаимозаменять.

Как заменить тосол в ВАЗ 2106

Прежде чем начать замену охладителя, необходимо знать, сколько литров тосола заливать в ваз 2106, каким образом это сделать лучше всего, чтобы не навредить, какой вид жидкости выбрать, чтобы он как можно лучше подходил к двигателю вашего авто.

Только выяснив все эти моменты, можно приступать к самостоятельной замене тосола или антифриза. Но, если вы все-таки не уверены в доскональности своих знаний, то лучше обратитесь к квалифицированным специалистам на станцию техобслуживания.

Порядок замены тосола

Итак, выяснив все необходимые моменты, мы узнали, что в ВАЗ 2106 объем охлаждающей жидкости составляет около десяти литров

, так что необходимо взять ровно десять литров охладителя. Перед применением концентрат необходимо развести согласно инструкции или же приобрести уже готовый к применению.

Этапы замены охлаждающей жидкости:

• Проверить датчик, который отвечает за качественные и количественные показатели антифриза в системе.
• Слить остатки старого антифриза. Для этого необходима емкость, в которую отработанный материал будет стекать.
• Убедиться, что мотор полностью остыл, так как если этого не случилось, то запросто можно получить серьезный ожог.
• Установить автомобиль на склон, чтобы лучше стекла вся ненужная жидкость.
• Открутить пробки и болты с радиатора и расширительного бачка.
• Обязательно промыть несколько раз всю систему при помощи воды или специальных средств. Это, прежде всего, необходимо, когда хотите использовать другой вид охладителя.
• Залить новый антифриз, включить двигатель. Пусть поработает некоторое время.
• Теперь можно проверить показания датчиков, температуру и сколько всего тосола в бачке. При недостаточном количестве можно долить тосол до нужной отметки.
• Закрутить все пробки и болты и автомобиль готов к дальнейшей эксплуатации.

https://www.youtube.com/watch?v=https ://www.youtube.com/watch?v=tVZI0WCXRXk

Замена охлаждающей жидкости на ВАЗ 2107

Замена тосола ВАЗ 2107 карбюратор

Замена тосола в системе охлаждения двигателя это мероприятие, которое выполняется с определенной периодичностью с целью поддержания эффективной работы системы охлаждения. Сегодня вы узнаете, как слить и поменять тосол на ВАЗ 2107 и для чего это делается. Система охлаждения многих современных автомобилей жидкостная. То есть теплопередача осуществляется жидкости, которая циркулирует по системе трубок и, охлаждаясь в радиаторе, возвращается обратно в двигатель, для принятия новой порции тепла. В системе охлаждения двигателя ВАЗ 2107 изначально применялась вода, позже, из-за пониженной стойкости к отрицательным температурам, она была заменена на тосол. Тосол, по сравнению с водой, обладает хорошей стойкостью в морозы и совершенно не замерзает. Кроме того, он не является источником накипи, а значит, не засоряет систему охлаждения. В процессе постоянного температурного воздействия, антифриз может потерять свои свойства. То есть, в первую очередь, понижается его температура кипения и становится равна температуре кипения обычной воды. Во-вторых, такая жидкость может запросто замерзнуть и стать причиной треснувшего бачка, а в худшем случае треснувшего блока цилиндров. Именно поэтому, тосол необходимо менять, хотя бы раз в полгода при сезонном обслуживании автомобиля, чтобы избежать нежелательных последствий. Для того, чтобы слить тосол, недостаточно просто вывернуть краны. Для начала, необходимо усвоить, что тосол является токсичным веществом, а значит, может представлять опасность для человека при неправильном обращении. В связи с этим, есть ряд правил, которые необходимо соблюдать в обязательном порядке: Чтобы правильно слить тосол, необходимо приготовить пустую тару, емкостью не менее 10 литров. Самым желательным условием необходимо наличие широкой полости и не глубокого дна. Дело в том, что места под автомобилем в высоту мало, а вот в ширину достаточно. Именно поэтому многие водители применяют для этих целей самое обыкновенное алюминиевое корыто. Как только вы приготовите все необходимое, установите автомобиль на ровную площадку, а лучше всего на смотровую яму и поставьте под радиатором корыто. Откройте капот и выкрутите крышку с расширительного бачка. Это нужно для того, чтобы жидкости было легче выйти наружу. После этого, выкрутите краник, расположенный на радиаторе. Если у вас установлен медный радиатор старого образца, то данный кран выступает в роли датчика включения вентилятора и рассчитан под гаечный ключ на 30. Чтобы его снять, вначале нужно отсоединить от него контактные провода, а затем выкрутить. Теперь остается дождаться, пока из радиатора полностью выйдет вся охлаждающая жидкость. Для ускорения данной процедуры, можно пошатать переднюю часть автомобиля. Следующий на очереди блок цилиндров. Со стороны свечей зажигания расположен специальный сливной болт на 13, который необходимо также выкрутить. Но перед тем, как это сделать, нужно вначале передвинуть корыто под двигатель и затем уже выкручивать болт. Дождитесь, пока из двигателя сольется старый тосол, и уберите корыто в сторону. Заверните все сливные краны и пробки на место. Наравне с охлаждающей жидкостью, принято менять герметизирующие материалы. В этом случае, снимите все патрубки, зачистите их от старого герметика. И обезжирьте. Нанесите новую порцию герметика на внутреннюю часть патрубков и наружную стальных рубок и соедините их. После того, как все патрубки встанут на место, затяните железные хомуты и закрепите их. Теперь настало время залить новый антифриз. Для этого откройте крышку радиатора и вставьте туда воронку. Снимите пробку с блока цилиндров и попросите напарника заливать тосол небольшими порциями. В это время наживите болт, и как только тосол польется из БЦ, сразу же затяните болт. Это нужно для исключения создания воздушных пробок. Затем лейте тосол в радиатор, пока он полностью не заполнится. Далее, не заворачивая крышку на радиаторе, лейте тосол в расширительный бачок, пока он не дойдет до радиатора. После этого закрутите крышку бачка. Последним наполняется бачок до уровня, который соответствует норме. После всех процедур закрутите на нем крышку. Проверьте работу системы охлаждения запустите двигатель и прогрейте до рабочей температуры. Если вентилятор охлаждения сработает и температура упадет, то система полностью рабочая. На этом все. Вот так легко выполняется замена тосола на автомобиле ВАЗ 2107. Как вы заметили, для выполнения этой процедуры не нужно специальных знаний и умений, а также наличие специализированного оборудования. Достаточно иметь лишь стандартный автомобильный набор инструментов и гараж.

Сколько тосола в ваз 2107 инжектор входит

Пришло время заменить охлаждающую жидкость (ОЖ) в двигателе на новую, на залитой машина отъездила уже более 5-ти лет. Хотя, по нормативу она должна меняться каждые 2 года или 60 тыс.км.Так, долгая эксплуатация автомобиля на старой жидкости чревата быстрым износом помпы, коррозией внутренних деталей двигателя, закисанием краника печки, течью патрубков, ухудшением теплоотдачи и т.д.

Изначально в машину был залит синий антифриз класса G11 и со временем жидкость поменяла цвет с синего на сине-зеленый, помутнела, на дне расширительного бачка образовался налет.

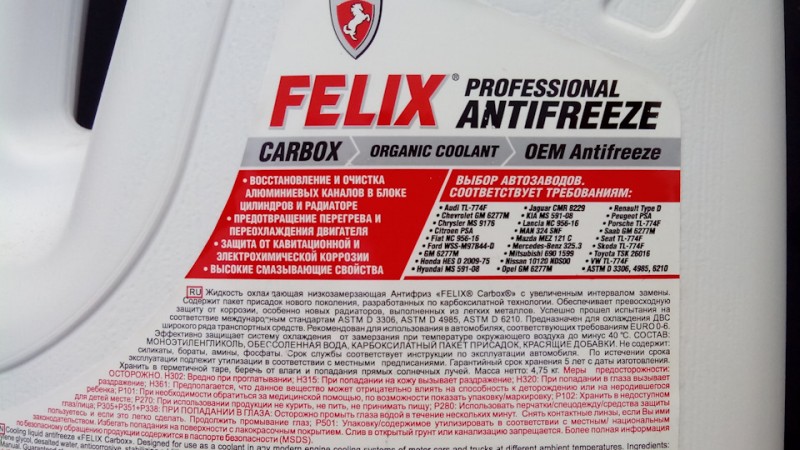

Поэтому в этот раз зальем антифриз более совершенного класса G12+ красного цвета с указанным сроком службы до 5 лет.

Предварительно промоем систему специальной промывкой.

Для начала необходимо слить старую жидкость с радиатора и блока двигателя, на них имеются соответственно краник и сливная пробка.

Используем подходящий шланчик для удобства — жидкость токсичнаВ нашем случае на двигателе вместо пробки установлен предпусковой подогреватель, поэтому просто снимем один из его патрубков.

Открываем крышки радиатора, бачка и краника печки для лучшего выхода жидкости. Слиться должно около 8 литров антифриза (емкость системы охлаждения 8,6 литра).

Теперь промоем систему водой со шланга под напором, предварительно закрыв краник радиатора, пока из блока не начнет выходить прозрачная жидкость.

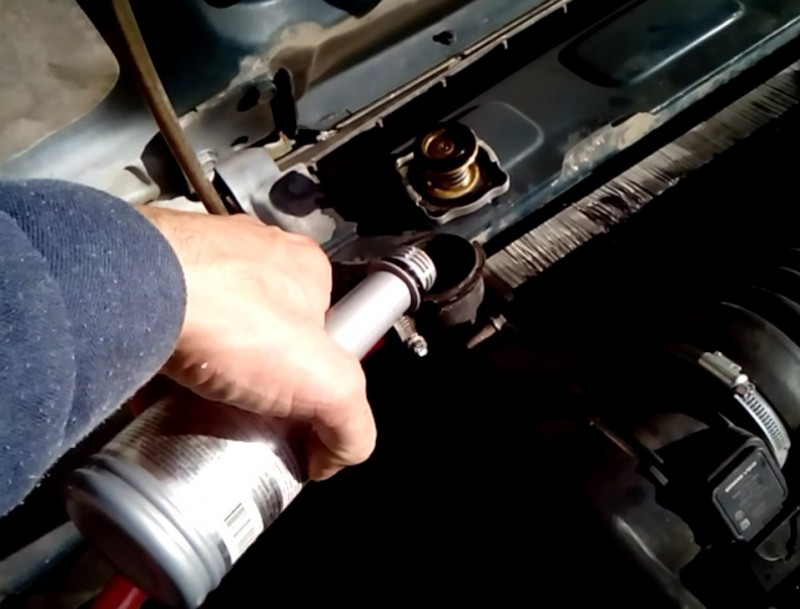

Затем закрываем сливные отверстия, заливаем промывку и наполняем систему водой.

Для лучшего удаления воздуха снимаем один из патрубков подогрева дросселя, пока не пойдет жидкость, и одеваем обратно.

Заводим двигатель и согласно инструкции даем поработать 10-15 минут, одновременно доливая воду и проминая верхний патрубок до прекращения выхода воздуха.

Этого времени как раз хватит чтобы прогреться двигателю до 100 °C к моменту включения вентилятора охлаждения.

При этом включаем вентилятор отопителя салона на полную мощность и открываем краник для прочистки радиатора.

После прогрева глушим двигатель, дадим немного остынуть и сливаем промывочную жидкость.

Каких-либо больших хлопьев или включений не обнаруженоЕще раз промываем двигатель проточной водой, и дадим хорошенько стечь. Пока стекает, можно заменить изношенные и задубевшие патрубки (лучше менять комплектом).

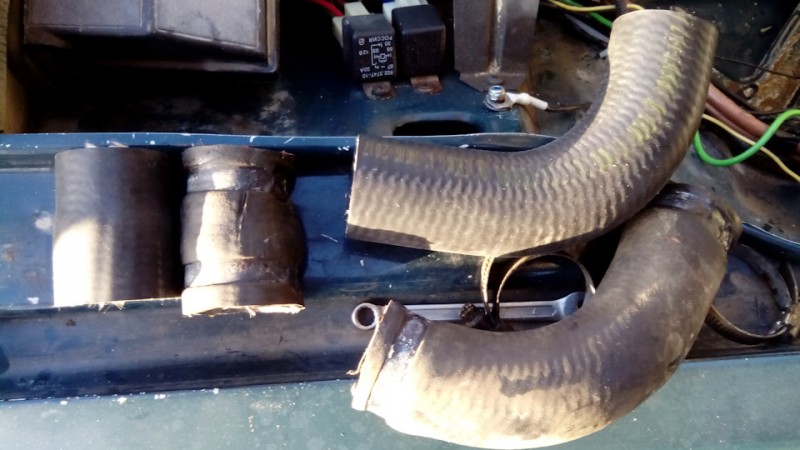

В нашем случае это пара патрубков идущих к термостату, на одном пошла трещина, другой из-за потери эластичности пропускал жидкость, которая капала на генератор.

Теперь можно приступить к заливке нового антифриза, предварительно закрываем все сливные отверстия.

В систему должно войти примерно 8,6 литра антифриза. Для лучшего заполнения системы опять же снимаем шланчик подогрева дросселя, заводим двигатель и по мере выхода воздуха из радиатора доливаем, проминая верхний патрубок.

Когда воздух перестанет выходить, заливаем жидкость по горловину и закрываем крышку радиатора. Наполняем расширительный бачок выше отметки min.

Прогреваем двигатель до рабочей температуры, следя за патрубками. Не забываем включить печку, из нее должен дуть теплый, затем горячий воздух по мере прогрева.

При срабатывании вентилятора глушим двигатель, проверяем патрубки на течь, при необходимости подтягиваем. При этом уровень в бачке должен немного приподняться, по мере остывания опуститься.Также в течение нескольких следующих дней проверяем не покапывает ли где жидкость, так как при промывке удаляется старый защитный слой от присадок, а новый еще не образовался.Небольшое видео:

Удачи на дорогах!

Агрегаты и патрубки

Для качественного охлаждения механизмов автомобиля в конструкцию гидросистемы включены следующие агрегаты:

1. Водяной насос или помпа — для циркуляции охлаждающей жидкости. Применяются насосы, приводимые в действие ремнём вместе с вентилятором, зубчатым ремнём, электрическим приводом независимо от мотора.
2. Вентилятор, который служит для улучшения обмена тепла и повышения потока воздуха, проходящего сквозь радиатор. Обычно применяются вентиляторы осевой конструкции (поток воздуха течёт вдоль оси вентилятора).
3. Соединительные патрубки. Например, патрубки системы охлаждения ВАЗ-2107 (инжектор) в количестве четырёх штук, имеющие своё название и применение:

• отводящий, или нижний;
• подводящий, его ещё называют верхний;
• муфта водяного насоса;
• перепускной патрубок или уголок.

Промывка охлаждающей системы на ВАЗ-2114

Специалисты рекомендуют перед заменой тосола промыть систему. Стоит ли выполнять подобную процедуру?

По сути, речь идет о профилактической операции. Промывка системы не помешает, но выполнять ее не обязательно. Если же охлаждающая жидкость окрашена в цвет ржавчины, то промывка является необходимой мерой. Для выполнения процедуры понадобится:

• отвинтить сливную пробку;
• слить старый охладитель;
• залить в систему кипяченую или дистиллированную воду. В автомобильных магазинах можно приобрести специальные средства, обладающие высокой эффективностью;
• завести силовой агрегат и оставить его на полчаса;
• слить жидкость. В том случае, если вода грязная, процедуру необходимо провести повторно;
• залить в систему тосол.

Как заменить охлаждающую жидкость?

После промывки системы можно приступать к заливке антифриза или тосола. Как отмечалось, для заполнения бачка автомобилисту понадобится 7,8 л антифриза. Опыт подсказывает, что желательно заранее купить 10 л охлаждающей жидкости. Во-первых, во время заливки часть охладителя можно пролить мимо горловины. Во-вторых, через определенное время в систему понадобится добавлять жидкость. Поэтому 2 л в запасе не будут лишними.

Для выполнения процедуры не имеет смысла обращаться в автомастерские, так как замена выполняется своими руками, причём достаточно легко.

Водитель может в любое время суток познакомиться с видеоматериалами или статьями, доступными в интернете. Итак, выполнять работу нужно в такой последовательности:

1. если в автомобиле предусмотрена защита силового агрегата, то ее необходимо демонтировать. Для этого под двигателем находится четыре крепежных элемента;
2. демонтаж защитного кожуха. Этот элемент находится под силовым агрегатом впереди кузова;
3. далее нужно отвинтить пробку бачка;
4. теперь водителю нужно сесть в салон и полностью открыть кран печки. Эту операцию нужно выполнить для того, чтобы в процессе слива охладителя в системе не остались остатки жидкости;
5. подготовка тары для слива антифриза или тосола. В качестве емкости рекомендуется использовать широкую тару, например, таз. Это позволит избежать случайного пролива охладителя;
6. затем нужно отвинтить пробку радиатора. Она находится в левой нижней части агрегата;
7. теперь нужно защитить генератор от попадания антифриза. Обычно агрегат тщательно обматывают полиэтиленом;
8. на завершающем этапе нужно открутить пробку радиатора и слить всю жидкость.

Теперь владельцу 14 модели нужно добраться до пробки слива, расположенной на блоке цилиндров. Чтобы выполнить работу, понадобится снять три болта модуля зажигания. Далее нужно отодвинуть модуль зажигания в сторону. За ним будет расположена пробка. Дальнейшие действия:

отвинчивание пробки из слив охладителя;
автомобиль должен простоять около четверти часа. За это время весь охладитель должен выйти из системы

Важно подчеркнуть, что силовой агрегат должен быть холодным;
теперь можно промыть систему в качестве профилактической меры. Обычно такую работу выполняют, если охлаждающая жидкость имеет рыжий цвет; промывка занимает около получаса;
после этого необходимо закрыть пробки;
далее нужно залить тосол или антифриз непосредственно в бачок, расположенный в подкапотном пространстве;
жидкость необходимо заливать постепенно, чтобы не пролить охладитель, рекомендуется использовать воронку;
иногда в канистре остаётся слишком много жидкости

Вероятнее всего в системе возникла воздушная пробка;
проблема решается очень просто. Для этого нужно несколько раз нажать на верхние патрубки радиатора;
таким образом, в систему должно быть залито 7,8 л антифриза.
