Дистанционный запуск двигателя. Команды и функции

Управление запуском двигателя в системе ZX 1070

Функция автоматического запуска двигателя интегрирована в охранную систему и является его неотъемлемой частью. Для выполнения запуска двигателя необходимо выполнить все подключенияпроводов к бортовой цепи автомобиля, обеспечивающих управление функцией запуска двигателясогласно приведенной схеме в инструкции по установке.

При использовании режима контроля работы двигателя по тахометру не забудьте запрограмми

ровать холостые обороты прогретого двигателя!

Общее включение/выключение дистанционного запуска

Команда запустить двигатель выполняется по двойному нажатию кнопки 3 (CH2) брелоков системыв течение 2 сек. Если выполнены все условия разрешающие запуск двигателя, то он будет заведен.Принудительное выключение запуска двигателя производиться повторным двойным нажатием кнопки 3 (CH2) брелоков передатчиков. Индикация работающего двигателя: брелок — мигающие индикаторы дыма, ключа и гантельки; система — габариты горят постоянно.

Установка времени работы системы в режиме автозапуска (функция SF3)

Устанавливается с брелока или программированием функций по таблице.

Нажмите кнопку F два раза. Перейдите в режим выбора мигания индикатора . Нажмите кноп

ку F, на экране останется только выбранный мигающий индикатор. Темп мигания индикатора соответствует предыдущему выбранному времени работы двигателя в режиме автозапуска.

Кнопками 1 и 2 можно выбирать требуемое время.Равномерно мигает — 10 минДве вспышки, пауза — 20 минТри вспышки, пауза — 30 минЧетыре вспышки, пауза — 60 минНажмите кнопку F еще раз для активации выбранного времени.При успешном программировании режима индикатор погаснет, а брелок дважды мигнет габа

ритами пиктограммы автомобиля.

Управление циклическим запуском (функция SF6)

Устанавливается с брелока или программированием функций по таблице.

Система обеспечивает возможность автоматического запуска двигателя через заданные интервалы

времени (1, 2, 4 или 12 часа) в течение 48 часов, а также дистанционно включать, выключать и устанавливать периодичность запусков двигателя с помощью команд брелока передатчика или программированием интервалов в функции SF6. Время работы двигателя определяется значением, установленным в SF3 или температурой останова SF5.

В режиме управления двигателем с МКПП — завести двигатель и выполнить процедуру корректноговыхода из машины.

У охранных систем шериф, содержащих в наименовании модели числа от 1000 всегда оснащаются функцией автоматического запуска. Согласно отзывам автовладельцев, вопросов по работе функций и их корректности не возникает.

Исключение составляет автозапуск. Все сигнализации шериф представляют собой сложные программируемые устройства, которые отслеживают и сохраняют события, приходящие с разных входов и каналов.

О подключении и программировании

Рассмотрим ту часть схемы, где показан «силовой разъем»:

«Красно-синий» шнур получает питание для «габаритов», и затем оно коммутируется внутри основного блока. А ток, идущий через «красный» провод, коммутируют 4 встроенных реле (см. рис.). Штатная защита цепи с «красным» проводом должна быть рассчитана на 30 Ампер или на меньшее значение. Все знают, как подключать каждый кабель, помимо «фиолетового». А вот «фиолетовый шнур» бесполезно соединять с клеммой «15/2», если говорить о стандартных замках. Варианты его подключения рассматриваются ниже.

Разбираемся с назначением 6-го контакта

В тексте инструкции указано, что контакт «IGN3» может либо дублировать клемму «IGN1», либо он используется для управления дополнительным оборудованием. К последнему в данном случае относится:

1. Линия защиты стартера: ток поступает в нее после запуска мотора, а разрыв линии происходит одновременно с выключением зажигания. Заметим, что когда запуск выполнен «с ключа», линия остается разомкнутой.
2. С клеммы «IGN3» можно снимать напряжение, используемое для эмуляции нажатия на тормоз или сцепление. Опция востребована, если автозапуском оборудуют установки с кнопкой «START/STOP».
3. Провод «IGN3» может получать импульс, совпадающий по времени с окончанием работы мотора в режиме охраны. Длительность импульса регулируется программно.

Из нескольких алгоритмов нужно будет выбрать один. Что выполняют еще до подключения самого провода, но после проведения монтажа сигналки в авто.

Если есть клемма, дублирующая контакт «IGN1», ее нужно использовать для управления обходчиком, позволяющим «обмануть» штатный иммобилайзер и произвести запуск мотора. Это утверждение распространено, но в данном случае оно не верно. Сигнализация ZX-1070, например, снабжена отдельным выходом, обозначенным на первой схеме сокращением «Immo». Кстати, алгори можно настраивать по-разному, а в инструкции он обозначен как «CH4».

Для всех сомневающихся в том, что говорилось выше, приводим скриншот базового руководства.

Еще раз отметим: на схеме выход обходчика обозначен сокращением «Immo». В таблице этот же провод назван «линией CH4».

Типичные ошибки пользователя

В конструкции системы Sheriff, оснащаемой автозапуском, предусмотрено наличие следующей защиты: если мотор был запущен автоматически, то переход в тревожный режим повлечет его отключение. Здесь все выглядит логично, а теперь рассмотрим другую ситуацию, когда защита от угона не активна. В режиме «снято с охраны» мотор может быть запущен в любое время. Но если открыть дверь, когда двигатель уже отключен системой, эта возможность будет отменена. Последнее верно для авто с МКП, а обойти указанную защиту просто:

1. После отпирания двери производят старт двигателя «с ключа»;
2. Зажигание отключают, процедуру «корректного выхода» повторяют снова (см. выше).

Так выглядят особенности сигналок бренда Sheriff.

Коды ошибок, возникших по вине владельца и связанных с автозапуском, система хранит в своей памяти. Расшифровка всех кодов приводится в базовой инструкции:

Чтобы узнать, чему равен код последней ошибки, нужно переключить систему в режим программирования. Речь тут идет о программировании опций, связанных только с автозапуском и не имеющих отношения к функциям защиты. О том, как включить подобный режим, рассказывается в инструкции изготовителя. Здесь вы должны читать следующую главу.

Программная настройка системы

Итак, пусть все подключения выполнены согласно базовой схеме. Шнур «6», выходящий из «силового клеммника», при этом может оставаться свободным. Откроем инструкцию и посмотрим, как нужно программировать опции, имеющие отношение к автозапуску:

1. Систему снимают с охраны, включают зажигание;
2. За 5 секунд сервисную кнопку Valet нажимают 3 раза;
3. После звукового сигнала кнопку Valet нажимают снова;
4. За 5 секунд зажигание выключают, а после звуковых сигналов включают снова.

SHERIFF АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С ШЕСТЬЮ СЕРВИС.

Sheriff, Zx-900 sheriff

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С ШЕСТЬЮ СЕРВИС-

НЫМИ КАНАЛАМИ, ПЕРЕПРОГРАММИРУЕМОЙ ЛОГИКОЙРАБОТЫ, ВСТРОЕННЫМ LCD, ИНТЕРАКТИВНЫМ ПЕЙДЖЕРОМИ ПРОТИВОРАЗБОЙНЫМ АКТИВНЫМ ТРАНСПОНДЕРОМ

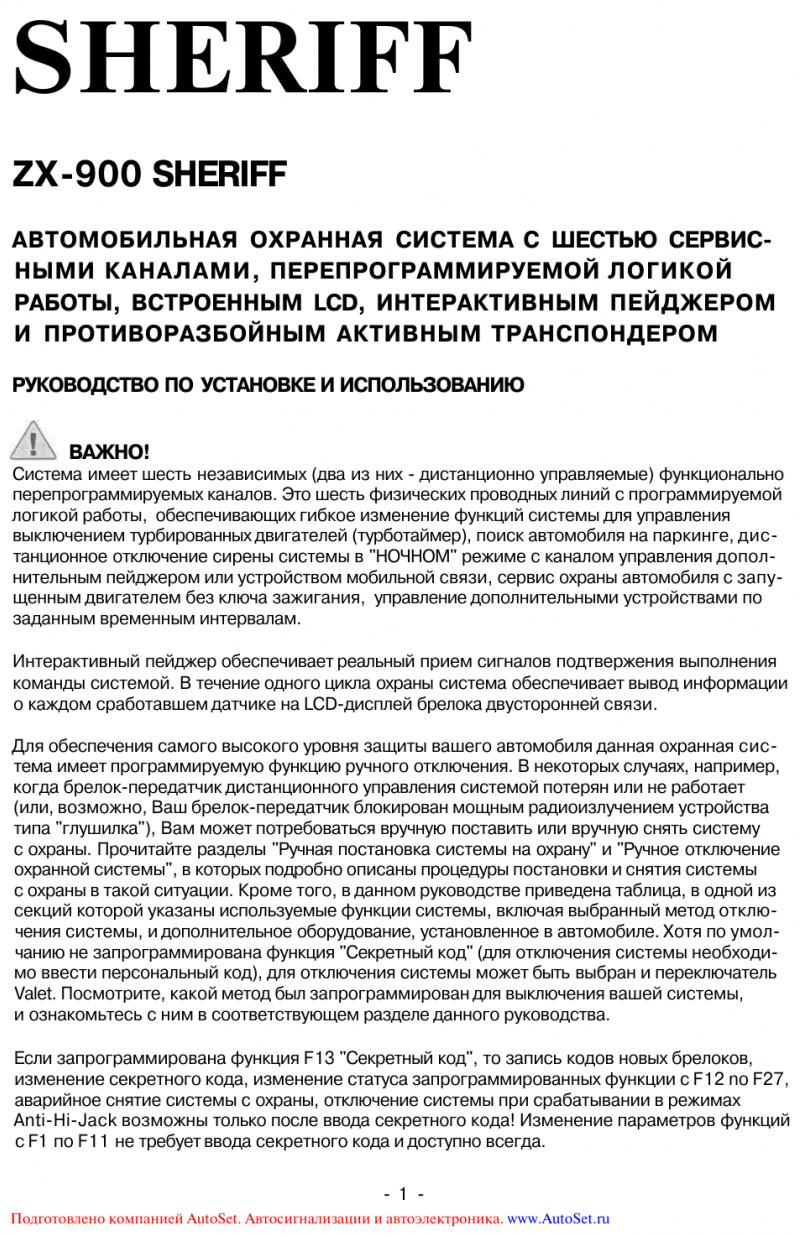

РУКОВОДСТВО ПО УСТАНОВКЕ И ИСПОЛЬЗОВАНИЮ

Система имеет шесть независимых (два из них — дистанционно управляемые) функциональноперепрограммируемых каналов. Это шесть физических проводных линий с программируемой

логикой работы, обеспечивающих гибкое изменение функций системы для управления

выключением турбированных двигателей (турботаймер), поиск автомобиля на паркинге, дис-

танционное отключение сирены системы в «НОЧНОМ» режиме с каналом управления допол-

нительным пейджером или устройством мобильной связи, сервис охраны автомобиля с запу-щенным двигателем без ключа зажигания, управление дополнительными устройствами позаданным временным интервалам.

Интерактивный пейджер обеспечивает реальный прием сигналов подтвержения выполнениякоманды системой. В течение одного цикла охраны система обеспечивает вывод информации

о каждом сработавшем датчике на LCD-дисплей брелока двусторонней связи.

Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис-

тема имеет программируемую функцию ручного отключения. В некоторых случаях, например,

когда брелок-передатчик дистанционного управления системой потерян или не работает(или, возможно, Ваш брелок-передатчик блокирован мощным радиоизлучением устройства

типа «глушилка»), Вам может потребоваться вручную поставить или вручную снять системус охраны. Прочитайте разделы «Ручная постановка системы на охрану» и «Ручное отключениеохранной системы», в которых подробно описаны процедуры постановки и снятия системыс охраны в такой ситуации. Кроме того, в данном руководстве приведена таблица, в одной изсекций которой указаны используемые функции системы, включая выбранный метод отклю-

чения системы, и дополнительное оборудование, установленное в автомобиле. Хотя по умол-чанию не запрограммирована функция «Секретный код» (для отключения системы необходи-

мо ввести персональный код), для отключения системы может быть выбран и переключатель

Valet. Посмотрите, какой метод был запрограммирован для выключения вашей системы,

и ознакомьтесь с ним в соответствующем разделе данного руководства.

Если запрограммирована функция F13 «Секретный код», то запись кодов новых брелоков,изменение секретного кода, изменение статуса запрограммированных функции c F12 no F27,

аварийное снятие системы с охраны, отключение системы при срабатывании в режимах

Anti-Hi-Jack возможны только после ввода секретного кода! Изменение параметров функций

с F1 по F11 не требует ввода секретного кода и доступно всегда.

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

Технические характеристики

Технические параметры изделия Sheriff ZX-900:

• напряжение в цепи питания головного блока — от 9 до 15 В;
• энергопотребление — до 20 мА;
• допустимый ток в цепях дополнительных каналов: 0,5-1,0 А;
• сила тока в магистрали сирены — до 2 А;
• ток в цепи световой сигнализации и центрального замка — до 15 А;
• дистанция передачи команд коммуникатором — до 550 м;
• радиус действия вспомогательного передатчика — до 20 м;
• частотный диапазон пультов — 433,92 МГц.

Коммуникатор Шериф с 5 кнопками рассчитан на использование элемента питания стандарта ААА (напряжение 1,5 В), который устанавливается в отсек, защищенный крышкой. Устройство оснащено блоком контроля степени разряда элемента питания, на дисплее отображается состояние батарейки. При снижении заряда иконка начинает мигать, а затем включается контрольный диод красного цвета.

Комплектация

Охранный комплекс поставлялся заказчикам в виде упакованного в картонную тару набора деталей, включающего в себя:

• головной блок, оснащенный контроллером и релейными контактными узлами;
• основной коммуникатор с 5 кнопками и жидкокристаллическим экраном;
• резервный передатчик (с 4 клавишами);
• внешний модуль с антенной и индикатором состояния;
• сенсор для измерения силы удара (регулируемый);
• переключатель Valet (с отдельным кабелем);
• контактный датчик крышки багажника;
• набор соединительных кабелей со штекерами и предохранителями;
• дополнительное реле для блокировки цепей пуска двигателя;
• техническая документация по установке и применению.

Инструкция по использованию

Подробная инструкция по эксплуатации идет в комплекте к сигнализации.

Основные настройки

1. Чтобы включить защитный режим, надо кратковременно нажать и отпустить клавишу 1 на брелке управления. Для отключения охраны, блокировки дверей и замка зажигания используется эта же кнопка.
2. Чтобы произвести активацию охранной функции при заведенном моторе, кнопку 1 на пульте надо зажать и удерживать на протяжении трех секунд. Для отключения режима клавиша кратковременно нажимается и отпускается.
3. Активация режима “паники” осуществляется одновременным нажатием кнопок 1 и 2, клавиши надо нажать и удерживать на протяжении двух секунд. После включения сирена “сигналки” и поворотные огни автомобиля начнут работать.
4. Если произошла активация сирены при включенном режиме охраны, то для ее отключения надо два раза одновременно зажать клавиши 1 и 2 на одну секунду. Для включения сирены выполняются аналогичные действия.
5. Для активации второго канала передачи данных надо зажать клавишу 2 более, чем на одну секунду.
6. Чтобы включить режим бесшумной постановки на охрану, кликается кнопка 2, а затем сразу клавиша 1. Для отключения функции выполняются аналогичные действия.
7. Если надо активировать охранный режим с отключением контроллеров, то кликается кнопка 1, а затем сразу клавиша 2.

Активация и выключение охраны кнопкой Валет

Если необходимо поставить автомобиль на охрану, а брелка по каким-то причинам у вас нет, то активацию функции можно осуществить с помощью сервисной кнопки Валет:

1. Быстро нажмите, отпустите, а потом опять нажмите и удерживайте сервисную клавишу на протяжении более чем трех секунд. В подтверждение раздастся один звуковой сигнал сирены.
2. Диодная лампочка будет быстро моргать, указывая на активацию режима ожидания закрытия последней открытой двери. Если дверь заперта, то водителю надо ее открыть и опять закрыть. Если она открыта, то ее надо запереть.
3. После того как последняя дверь будет заперта, включится режим охраны.

Чтобы отключить охрану без брелка, надо сделать следующее:

1. Ключом откройте дверь машины.
2. Это приведет к автоматическому срабатыванию сирены.
3. Установите ключ в замок и включите зажигание.
4. На протяжении десяти секунд после установки ключа кратковременно кликните по клавише Валет.

Владимир Тарабан рассказал о возможностях и функциональности противоугонной установки Шериф 2500.

https://youtube.com/watch?v=lco21V1OIBo

Деактивация ПИН-кодом

Для отключения “сигналки” может использоваться персональный код (стандартный пароль – 11), его изменение осуществляется так:

1. Отключается охранный режим автомобиля.
2. Зажигание включается, отключается, а затем опять активируется.
3. На протяжении десяти секунд автовладелец должен нажать на сервисную кнопку Валет столько раз, сколько составляет первая цифра кода. Если пароль не менялся, то клавиша нажимается один раз.
4. Зажигание машины отключается и опять активируется.
5. После этого снова в течение десяти секунд надо успеть нажать на сервисную клавишу Валет столько раз, сколько составляет вторая цифра комбинации пароля. В нашем случае это 1.
6. Зажигание автомобиля отключается и заново активируется.
7. Если вы ввели код неверно, то сирена “сигналки” должна издать один звуковой сигнал.
8. На протяжении пяти секунд надо успеть отключить зажигание. Производится процедура записи нового пароля. Для этого сервисная кнопка Валет кликается пять раз. Должен раздаться один короткий и удлиненный сигнал сирены. Это свидетельствует о том, что автосигнализация успешно вошла в режим установки нового пароля.
9. Затем в течение пяти секунд после того, как раздались сигналы, надо нажать на кнопку 1 брелка управления (эта клавиша по размерам больше). Раздастся один сигнал сирены, подтверждающий действие.
10. На протяжении десяти секунд с помощью сервисной кнопки Валет задается первая цифра кода. Если вы нажали на нее четыре раза, то сирена издаст 4 сигнала.
11. Затем на протяжении десяти секунд нажимается вторая кнопка пульта, меньшая по размерам. Если все делается верно, то сирена издаст два звуковых сигнала. В течение десяти секунд вам надо успеть задать вторую цифру кода, для этого кнопка Валет нажимается соответствующее количество раз. В подтверждение сирена издаст звуковые сигналы.
12. Затем зажигание отключается. Раздастся два сигнала сирены – один короткий, другой более длинный. Это говорит о том, что процедура программирования была успешно завершена.

Если вы потеряете или забудете пароль, то не сможете полноценно пользоваться сигнализацией.

Андрей Тараканов в своем видео рассказал об особенностях противоугонной установки Шериф ZX-1095.

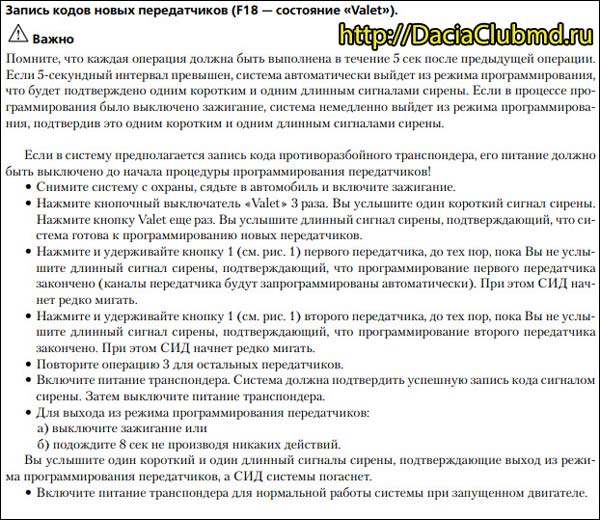

Перепрошивка старого коммутатора 5BTX 925 LCD

Каждое действие должно быть проведено в течение пяти секунд. Если вы не уложились в это время, то система выйдет из режима настройки. Запись брелоков начните с отключения противоразбойного транспондера. Далее, следуйте определенным пунктам.

1. Снимите машину с охраны. Включите зажигание.
2. Нажмите на «Валет» три раза. Последует звуковой сигнал.
3. Зажмите 1-ую клавишу на первом пульте до той поры, пока не прозвучит продолжительный писк сигналки, подтверждающий успешную запись. Светодиод редко замигает.
4. Проделайте предыдущую операцию для оставшихся дистанционных устройств.
5. Проверьте транспондер. Прозвучит сирена. Выключите коммутатор.
6. Выйдите из режима настройки, выключив зажигание или не нажимая ничего на протяжении восьми секунд. Прозвучат один короткий и продолжительный сигналы сирены. Светодиод потухнет.
7. Включите транспондер.

Основные функции системы

• динамический код Super Kee Loq ProII;
• возможность контроля открытия и закрытия багажного отделения с отключением охранных датчиков sheriff zx 900 по времени;
• автосигнализация имеет два отдельных канала для управления охранными режимами;
• отключение иммобилайзера двигателя с брелка sheriff zx 900;
• одновременное программирование двух пар передатчиков;
• мгновенный запуск сигнализации при попытке отключить питание системы в режиме ARM;
• основной передатчик sheriff zx 900 с пятью кнопками программируемого типа, оснащенный пейджером интерактивного типа и TFT экраном;
• запоминание режимов VALET, DISARM (остановка охранной системы), TRIGGERS (состояние входов охраны) когда напряжение питания отключается;
• основной программируемый передатчик с четырьмя кнопками;
• запоминание включений;
• противоразбойный транспондер активного типа (в качестве дополнения);
• цветной индикатор – светодиод;
• аналоговый тригер Valet;
• обход места поломки;
• звуковое уведомление о Valet режиме в сигнализации;
• наблюдение за окружающей местностью и ее охрана;
• сенсор удара двухуровневого типа;
• автосигнализация устанавливает длительность периода тревоги;
• сирена небольшого размера;
• практически полное исключение ложных включений 58tx900lcd;
• встроенная система управления сигнальными огнями автомобиля;
• звуковое и световое сопровождение любых команд, которые передает брелок, как входящих, так и исходящих;
• усиленный канал для контроля дверных замков;
• отображение состояния каналов запуска сирены sheriff zx 900;
• контроль основного замка машины в режиме Valet в том числе при заведенном моторе;
• свет и звук при включении системы;
• трехкратная комплиментарная блокировока (необходимо поставить вспомогательное реле);
• контроль функции паника сигнализации в независимости от удаленности;
• несколько слотов для подключения дополнительных сенсоров;
• прекращение тревожного сигнала с дистанционного пульта (брелок);
• несколько программируемых каналов, для контроля за сервисными системами машины (вторая блокировка, турбо таймер, триггер канал, таймер канал, подъем и опускание стекол, и т.д.);
• отключение функции охраны по таймеру;
• пара каналов, с возможностью дистанционного их контроля, отвечающих за работу сервисных систем авто;
• отключение датчиков удара на определенный период;
• ведение охраны при работающем моторе;
• включение и отключение сигнализации без звуковых и световых эффектов;
• управление охранной сиреной на стоянии;
• постановка автомобиля в режим полной охраны при помощи клавиши Valet в том числе если нет ключа зажигания;
• вспомогательный канал контроля внешнего пейджера или исполнительного устройства;
• вспомогательный (программируемый) триггер входного типа и отрицательной полярности;

Как установить

Инструкция к ZX-900 рекомендует придерживаться следующей последовательности монтажа:

1. Распаковать сигнализацию, подключить компоненты, а затем подать питание от автомобильного аккумулятора для предварительной проверки работоспособности.
2. Установить процессорный блок в салоне, предусмотрев хорошее крепление к элементам конструкции.
3. Разместить под крышкой багажника или капота переключатели, определяющие положение элементов.
4. Прикрутить к моторной переборке звуковой сигнализатор (допускается использовать изделие с автономным источником питания).
5. Наклеить антенный блок на верхнюю кромку лобового стекла.
6. Проложить кабель и закрепить скрытый переключатель. Узел размещается в зоне быстрого доступа с места водителя.
7. Привинтить к моторному щиту со стороны пассажирского салона машины шок-сенсор. Предусмотреть беспрепятственный доступ к детали для корректировки чувствительности.
8. Соединить элементы жгутами проводки, приложенными изготовителем. Подключение выполняется в соответствии со схемами из документации. Сигнализация оборудована встроенным контроллером, реализующим функцию центрального замка.

Как настроить сигнализацию на новый брелок

Сломался пульт от Шериф, и вы приобрели другой. Как провести программирование? На просторах сети есть множество видео по этому вопросу. А если нет интернета и компьютера. Привязка нового пульта осуществляется по следующему порядку действий (подходит для 925, 1070, 1050 и др.).

1. Активируйте зажигание.
2. Отыщите кнопку Valet и за пять секунд три раза нажимаете на неё.
3. Звучит звуковой сигнал.
4. Нажмите на пульте «Закрыть». Готово.
5. Если есть необходимость записи дополнительных брелоков, то это следует сделать в течение пяти секунд. Иначе система автоматически выйдет из программирования.

После этих действий новый пульт готов к работе.

Возможные проблемы и их решение

Если оборудование не реагирует на брелок, то необходимо проверить состояние элемента питания. Причиной дефекта может стать разрушение механизмов клавиш или выход из строя контроллера коммуникатора из-за попадания влаги. Для определения причин поломки требуется разобрать устройство, при необратимых повреждениях понадобится приобрести новый пульт.

Для разборки коммуникатора требуется извлечь элемент питания, а затем выкрутить малогабаритный винт, скрытый в глубине ниши. Для разделения половин корпуса используется пластиковая пластинка, которая вставляется в средней части устройства

Затем требуется осторожно отстегнуть защелки, расположенные по периметру корпуса. Снятые элементы промываются спиртом, поврежденные узлы меняются самостоятельно или в условиях сервиса, ремонтирующего электронику

Читать дальше: Пежо 508 обзор видео

При рассинхронизации приемников и передатчиков, расположенных в пульте и автомобиле, требуется повторно прописать код устройства. Для входа в режим настройки производится тройное нажатие на переключатель программирования (при включенном зажигании). После подачи звуковой и световой сигнализации выполняется нажатие на клавишу включения охраны, после внесения кода в память подается сигнал сиреной и включается контрольный диод на передающем блоке. Остальные пульты вносятся по аналогии, между шагами не должно пройти более 5 секунд.

Некорректная работа охранного комплекса наблюдается при повреждении коммутационных жгутов или компонентов системы. Проверка кабелей выполняется тестовым прибором, поврежденные участки подлежат замене. Определение причин неисправности электронных блоков выполняется в сервисном центре. Поскольку производство сигнализации прекращено, то при выходе из строя процессорного модуля или приемопередатчика придется установить новый охранный комплекс.

Сигнализация с двухсторонней связью досталась от предыдущего хозяина, естественно никакой документации нет, модель тоже не понятна. Два брелка- основной с дисплеем и второй с кнопками. После разрядки аккумулятора на машине, основной перестал реагировать. Причем если на втором ставишь на сигнализацию, основной реагирует с задержкой в секунд в 15 и тоже показывает, что закрыл, со снятием тоже самое. Покопавшись в инете определил по модели брелка SHERIFF 5BTX925LCD, что модель моей сигнализации SHERIFF ZX-925. 1. Руководство нашел и скачал с сайта для своей модели www.autoelectric.ru/alarm.html Там есть и для других моделей, хороший сайт. 2. Для привязки брелков нужно было найти кнопку VALET, нашел запись в БЖ на драйве у человека с ником Gremal прочитал и воспользовался его инструкцией www.drive2.ru/b/1576936/ Спасибо ему за это огромное!)) Нашел кнопку и перешел непосредственно к привязке брелков.

Привязка брелков

1. Садимся в машину, включаем зажигание, три коротких нажатия на кнопку VALET, выключаем зажигание, опять включаем и нажимаем три раза на кнопку VALET. (Причем не ждем пока машина перестанет пикать и проводить самодиагностику, нажимаем сразу иначе ничего не получится) —-Возможен ещё такой вариант- включаем зажигание, три коротких нажатия на кнопку VALET, выжидаем 2-3 секунды и ещё раз один раз нажимаем кнопку VALET. Далее переходим к пункту 2. 2. Затем зажимаем кнопку закрытия сигнализации на основном брелке, ждем секунд 5 до подачи сигнализацией звукового сигнала, тоже самое делаем на втором брелке. 3. Потом зажимаем на основном брелке кнопку открытия сигнализации, также ждем секунд 5, машина подаст звуковой сигнал. Тоже самое делаем на втором брелке. 4. Выключаем зажигание, вынимаем ключ, пробуем. Должно все заработать.

Читать дальше: Наложили ограничения на авто на предыдущего собственника
