Настройка радио автомагнитолы сони

Как настроить

У многих пользователей настройка магнитолы не вызывает трудностей, если они точно следуют рекомендациям инструкции по эксплуатации. Но это при условии, что мануал переведен на русский язык. В противном случае из-за множества имеющихся функций автомагнитолу настроить самостоятельно сложно.

Часто перевод выполнен некорректно и в некоторых инструкциях «выключенное состояние» следует понимать как «режим ожидания».

Время

Эта функция свойственна не только аппаратам Sony, но и другим производителям подобных изделий. Настроить магнитолу в машине труда не составит, т.к. в инструкции этот процесс описан подробно и понятно. Чтобы установить время, необходимо войти в меню и выбрать соответствующую функцию

Важно помнить, что все названия написаны на английском языке. Выбор необходимого действия по регулировке магнитолы Сони фиксируется нажатием многофункциональной вращающейся ручки

После нажатия на клавишу «Время» на экране отразятся показания в часах и минутах. Вследствие повторного нажатия, блок цифр, отображающих часы и минуты, начинает моргать. Поворотом ручки громкости устанавливают текущее время. Поворачивая регулятор по часовой стрелке, увеличивают показания, а против — уменьшают с шагом в 1 час. Минуты настраиваются на магнитоле Sony аналогично. Переход между блоками цифр осуществляется кнопкой.

После того как время настроено, оно будет отражаться на экране.

На современных магнитолах формата 2DIN, выполненных на платформе Android, установка времени проводится так же, как и на гаджетах, работающих на этой операционной системе.

Радио

Настроить радиостанции на магнитоле Сони можно автоматически либо в ручном режиме. Для автоматического поиска необходимо:

1. Подать питание на головное устройство. Нажать и удерживать регулятор громкости до появления на экране слова «Тюнер».
2. Кнопкой выбора режимов «Mode» установить необходимый диапазон. Нажав на регулятор, перейти в экран настроек.
3. Дисковый регулятор вращают до появления индикации «ВТМ» (память оптимальной настройки). После этого его нажимают.

Найденные станции будут появляться и проигрываться по возрастанию параметра настройки (частоты). Закрепляются они за цифровыми кнопками. При фиксации станции в памяти раздается звуковой сигнал. После включения магнитолы будет работать последняя прослушиваемая радиостанция.

Ручная настройка проводится следующим образом:

1. Нажать и удерживать кнопку «Seek +/-» (поиск) до появления на экране нужной частоты.
2. Повторно кратковременно нажимать кнопку, чтобы отрегулировать звучание.
3. Для записи в память нажать номерную кнопку до появления на дисплее индикации «МЕМ».

Если станция закрепляется за кнопкой занятой другой частотой, то последняя будет удалена. Запись в память возможна на всех имеющихся диапазонах. Всего можно сохранить до 30 радиостанций.

Как разблокировать

В случае пропажи питания +12 В от АКБ (желтый провод) на автомагнитоле сбиваются все настройки. Для защиты от кражи производители установили функцию ввода кода для разблокировки головного устройства. После подачи напряжения, на экране появится индикация «Code». Чтобы разблокировать магнитолу, необходимо ввести 4-значный код. Набирается он при помощи цифровых кнопок и либо вводится нажатием соответствующей клавиши, либо устройство принимает его автоматически с набором последней цифры.

Чаще всего производители магнитол наносят шифр на наклейку, расположенную на корпусе ГУ. Его надо запомнить либо записать в инструкции. Ввести код можно ограниченное количество раз — от 4 до 10 в зависимости от модели. Информация о количестве используемых попыток высвечивается на экране. В некоторых головных устройствах код можно узнать, одновременно нажав клавиши 1 и 6. На экране появится несколько строк информации, в которой 4 последние цифры являются шифром.

Если на экране появилась индикация «Wait 30», это значит, что количество попыток исчерпано и повторить действия можно через 30 минут.

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Читать далее: Ремонт порогов авто подготовка и выполнение работ

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

Как подключить магнитолу

В современных машинах в большинстве случаев на заводе проводится аудиоподготовка. Кроме установки динамиков, прокладывают звуковые провода и выводят к месту установки аппарата. В таком случае подключение автомагнитолы будет заключаться в подсоединении колодки к разъему устройства. Если же автомобильная разводка имеет индивидуальный коннектор, то нужно приобрести переходник, подходящий к разъему головного устройства.

Чаще всего соединительные колодки, установленные в машине, изготовлены по международным стандартам (ISO) и подходят ко многим моделям автомобильных магнитофонов. В большинстве случаев под подключением магнитолы понимают ее подсоединение к источнику питания. При выполнении этого шага допускается больше всего ошибок. Наиболее часто используют следующие схемы подключения автомагнитолы Сони:

• через дополнительную кнопку;
• через аварийную сигнализацию;
• через соленоид закрытия дверей.

Можно подключить устройство напрямую к АКБ, но в этом случае будет потребляться много электроэнергии при стоянке автомобиля, что приведет к быстрому разряду аккумулятора. Для того чтобы не допустить такой ситуации, используют схему подключения магнитолы через дополнительно установленную кнопку.

Последний выполняет роль массы и подключается к отрицательной клемме батареи. Провод в желтой оплетке является основным и подсоединяется к плюсовому выводу АКБ. Для защиты участка сети вместе с потребителем необходимо установить предохранитель номиналом 10-15 А. В разрыв красного провода монтируется 2-позиционная кнопка, которой при длительной стоянке автомобиля отключается ГУ.

Схема подключения автомагнитолы Sony через аварийную сигнализацию предполагает коммутацию красного провода с аксессуарами, подключенными после замка зажигания, а вместо дополнительной кнопки используется «аварийка». Питание +12 В подходит к устройству от клеммы часов, а черный провод можно соединить с массой прикуривателя.

Подключение через соленоид используется редко и только на тех автомобилях, где отсутствует блокировка закрытия замков во время движения. Весь монтаж сети питания проводится проводом сечением не ниже 3 мм². При подключении колонок (динамиков) необходимо соблюдать полярность.

Предохранитель

Для подключения «плюса» магнитолы понадобится многожильный медный провод с сечением не меньше 4 мм 2 . По своей длине он должен быть максимально коротким — без лишних зигзагов и прочего. Подключение автомагнитолы Sony всегда подразумевает наличие предохранителя на этом проводе номиналом в 10-20 ампер с хорошей изоляцией.

Устанавливают его, как правило, на расстоянии 50 см от клеммы аккумулятора. Иногда такой предохранитель уже предусмотрен фирмой-производителем, и часть хлопот отпадает. Минусовый провод также должен быть по возможности максимально коротким.

Провода необходимо проложить крайне аккуратно, без каких-либо закручиваний и как можно дальше от сторонних потребителей энергии типа сигнализации или маршрутного компьютера

Важно отметить, что подсоединять эти провода нужно только после того, когда полностью подключены и заизолированы все динамики. Никогда не допускайте прикосновения оголённого «плюса» к другим приборам

Он должен быть «наглухо» заизолирован.

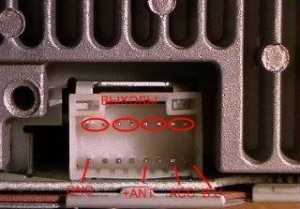

Sony — распиновка автомагнитол

SONY XR-7300 SONY XR-7200 SONY XR-7201 SONY XR-7202 SONY XR-7400

SONY XR-C5120R

SONY XR 3053

SONY XR 1953

SONY XR 4400

SONY XR 4543

SONY XR 4350

SONY CDX-R79VF

SONY XR-502

SONY XR-7082

SONY XR-C543SP SONY XR-2750 SONY XR-2803

SONY XR-U9696

SONY XRS-22SW mk3

SONY XR-C300

SONY XR-C6103SP SONY XR-3700RDS SONY XR-3690RDS SONY XR-6700RDS SONY CDX-4000X SONY CDX-4180R SONY XR-1803 SONY XR-3304 SONY XR-3750 SONY XR-4890 SONY XR-C700

SONY XR-7042 SONY XR-4403

SONY CDX-5072

SONY MDX-U1RDS

SONY XR-C210 SONY XR-C214 SONY XR-C620 RDS SONY XR-6450

SONY XR-4252

SONY XR-7040 SONY XR-5500 RDS

SONY XR-C6093SP

SONY XR-CA340 (Made In Malaysia)

SONY XR-M500R (Made In Corea)

SONY CDC R504MP

SONY CXD-5082

SONY XR-U440 RDS

SONY XR-7052

SONY S-GT460U

SONY F6800

SONY

SONY XAV-A1 10 — ACC, 12 — BATT, 20 — PARKING, 22 — ILLUMINATION

SONY CDX-7700

SONY MEX-D5200

SONY CDX-GT310/317EE

SONY CDX-GT410U

SONY DVX-8618

SONY XR-7152

SONY XR-5450

Видео «Подробный обзор магнитолы DSX-A55BTE от пользователя»

В ролике ниже представлен подробный обзор автомобильной магнитолы DSX-A55BTE от потребителя с обозначением основных недостатков аудиосистемы (автор видео — Sergei Gusev).

Схема подключения автомагнитолы Sony и наладка

Схема подключения автомагнитолы Sony

Схема подключения автомагнитолы Sony подразумевает правильность действий, знание предназначения коннекторов и многое другое. В этой статье будет рассказано, как осуществить установку и подключение автомагнитол этой фирмы. Автомагнитолы Sony и схема подключения разъемов – это все, что нужно для грамотного проведения процесса.

Пошаговая настройка

Настройка магнитолы подробно изложена в руководстве по эксплуатации Pioneer DEH-1900UB 2017 г. выпуска. Она будет осуществляться таким способом и при изменении заводских настроек других похожих приборов. Исключением будут процессорные устройства, настройка которых сложнее.

При изменении параметров подачи звука важно обратить внимание на следующие показатели:

• низкочастотные звуки;
• баланс фронтальных и задних динамиков;
• распределение звукового сигнала между колонками с правой и левой сторон.

Эквалайзер

Настройка эквалайзера на магнитоле помогает улучшить качество звука, даже при использовании акустической системы низкого качества. Это устройство помогает регулировать частоту звука.

Эквалайзер (EQ) можно найти в разделе меню, который называется «Аудио». В этом пункте регулируется не весь диапазон звука, а нужные полосы частот (в магнитолах Pioneer их 5: 8 кГц, 2,5 кГц, 800 Гц, 250 Гц, 80 Гц). Частота, на которой изменяется коэффициент усиления фильтра, называется порогом среза на колонках.

В автомагнитолах фирмы Pioneer предусмотрены несколько вариантов стандартных настроек эквалайзера и 2 набора кастомных настроек, которые владелец может создать сам. Переключение между этими версиями осуществляется из меню или клавишей EQ.

Чтобы настроить магнитолу самостоятельно, надо подтвердить выбор пункта «Эквалайзер» в разделе «Аудио», нажав на джойстик. Повернув его, можно выбрать нужную частоту и снова нажать на центр ручки, выставив положение в диапазоне от -6 до +6. Это позволит изменить громкость выбранных частот.

Потребитель сам определяет, какие параметры звука установить. Есть несколько рекомендаций, которые позволят сделать правильный выбор характеристик:

• для воспроизведения рок-музыки лучше усилить громкость басов (80 Гц) до +2;
• ударные инструменты хорошо звучат на частоте 250 Гц;
• параметры передачи голоса регулируются на 250-800 Гц;
• частоты для электронной музыки — 2,5-5 кГц.

После завершения изменения параметров качанием ручки влево выходят в основное меню.

Фильтр высоких частот

После этого настройка музыки происходит в пункте меню HPF, полное название которого — High Pass Filter (фильтр высоких частот). Он прекращает подачу в динамики звука, который выше установленного значения, чтобы уменьшить степень искажения мелодии.

Если в системе нет сабвуфера, лучше установить пороговое значение HPF на частотах 50-63 Гц. Проверять результат рекомендуется при громкости 30.

Это вызовет увеличение громкости воспроизведения музыки.

При регулировке крутизны затухания частот рекомендуется выбрать 24 дБ на 1 октаву.

Фильтр низких частот

С помощью фильтра низких частот можно выполнить настройку автомобильной магнитолы под сабвуфер в соответствующем разделе меню.

В нем представлены 3 значения режима сабвуфера:

• Частота среза сабвуфера, которую можно установить по желанию владельца в диапазоне 63-100 Гц.
• Громкость акустической системы по шкале от -6 до +6. Рекомендуется установить такое же значение параметра, как и при настройке эквалайзера.
• Крутизна затухания частот. Лучше выбрать значение, выбранное в пункте HPF (12 или 24 дБ).

При согласованности настроек высокие и низкие частоты в мелодии будут сбалансированы, и человек, пользующийся акустической системой, не будет испытывать дискомфорта при ее прослушивании.

Настройка радио

Чтобы настроить радио в магнитоле от компании Pioneer, надо выбрать диапазон, найти и сохранить нужные радиостанции. Это можно сделать несколькими способами:

• Автоматический поиск радиостанций. В основном меню следует найти раздел BSM, в нем есть возможность запустить поиск станций с наивысшей частотой в радиодиапазоне. После этого надо ее сохранить, закрепив за ней значение кнопки от 1 до 6. Затем поиск станций будет продолжен. В скрытом меню можно изменить шаг поиска со 100 кГц на 50 кГц, чтобы расширить диапазон осуществления операции.
• Полуавтоматический поиск радиостанций. Если в режиме радио нажать клавишу «Вправо», запустится поиск станций.
• Ручная настройка радио. Нажав несколько раз кнопку «Вправо» на панели управления при нахождении в режиме радио, произойдет переключение на какую-либо частоту. Найденная станция сохраняется в памяти устройства.

Подключение автомобильных магнитол SONY

Схемы подключение автомобильных магнитол SONY  XR-4252

SONY XR-C210SONY XR-C214SONY XR-C620 RDSSONY XR-6450

SONY MDX-U1RDS

Автомагнитола SONY CDX-5072

Модели SONY XR-7042 и SONY XR-4403

SONY XR-C6103SPSONY XR-3700RDSSONY XR-3690RDSSONY XR-6700RDSSONY CDX-4000XSONY CDX-4180RSONY XR-1803SONY XR-3304SONY XR-3750SONY XR-4890SONY XR-C700

SONY XR-C300 — схема подключения

SONY XRS-22SW

SONY XR-U9696

Автомобильные магнитолы SONY XR-C543SPSONY XR-2750SONY XR-2803

SONY XR-7082 — цоколёвка

SONY XR-502 — цоколёвка

Гнездо для SONY CDX-R79VF

Как подключить SONY XR 4350

Обозначение SONY XR 4543

Назначение контактов SONY XR 4400

SONY XR 1953

SONY XR 3053 — схема подачи питания и АС

SONY XR-C5120R

Разъёмы автомагнитол Сони, моделей SONY XR-7300, SONY XR-7200, SONY XR-7201, SONY XR-7202, SONY XR-7400

Изоляция обязательна

Качественные провода обязательно имеют хороший изоляционный фон.
Лучше всего, чтобы он был выполнен из силикона, так как он не будет лопаться на морозе. Кроме этого, следите, чтобы сечение проводов отвечало мощности аудиосистемы. Укладывайте провода вдали от проводов других потребителей. Не допускайте их закручиванию. По салону их прокладывают в закрытом виде.

Важно, чтобы провода не перетирались. Ограничьте их доступность, не допускайте их контакта с ногами пассажиров или багажом

Из стойки двери протяните их через жёсткий кембрик. При этом петля должна двигаться в корпусе за стойкой двери. Главное, чтобы она не совершала движений между дверью и стойкой!

Возможные неисправности и способы их устранения

С какими неисправностями может столкнуться автовладелец:

1. Магнитола не реагирует на пульт управления. Вероятнее всего, причина проблемы заключается в севшей батарейке, значительно реже выходит из строя сам ПДУ. Решить проблему можно путем замены аккумулятора или ремонтом пульта.
2. Устройство самопроизвольно отключается. Проблема может заключаться в питании. Нужно проверить силовой кабель, прозвонить электроцепь подключения. Если провод будет ненадежно зафиксирован в разъеме магнитолы, то система может отключаться, когда автомобиль едет по кочкам или попадает в ямы.
3. Не регулируется звук, для его увеличения или уменьшения водителю приходится дольше крутить колесико. На практике в некоторых моделях регулятор звука — это слабое место системы. При интенсивной эксплуатации он может выйти из строя и перестать работать. В таком случае нужно разбирать аудиосистему и менять сам регулятор.

Автомагнитола Sony WX-GT90BT

Эта модель обладает характерным дизайном и возможностью воспроизведения медиаконтента со съемных носителей, а также через вход AUX. Съемная передняя панель имеет подсветку клавиш синего цвета. На каждый из четырех каналов встроенный усилитель имеет мощность 55 Вт. Кроме того, присутствует брендовая функция Mega Bass для усиления низких частот. Хорошее решение в сфере автозвука для любителей фирменной классики.

Особенности и характеристика автомагнитолы Sony WX-GT90BT:

• подключение к музыкальным цифровым плеерам;
• удобство и дополнительная мощность благодаря нескольким предварительным выходам;
• легкое и удобное управление музыкой с помощью многофункционального пульта;
• четкий прием сигнала, благодаря технологии Digital Clarity Tuner;
• управление контентом с помощью Bluetooth по беспроводному интерфейсу;
• возможность осуществления звонков в режиме hands-free, благодаря подключению Bluetooth и встроенному микрофону;
• функция Automatic Level Optimizer стабилизирует уровень громкости звука независимо от источника;
• быстрый поиск в медиатеке с функцией Quick-BrowZer;
• общая настройка автомагнитолы Sony (и в частности рулевого колеса) происходит благодаря пульту, подсоединяемому к рулю;
• динамичная цветная подсветка с 35 тысячами цветовых вариаций сделает любую поездку более яркой и позитивной.

Страница 14: Настройка кривой эквалайзера — eq3, Другие функции изменение настроек звука, Настройка кривой эквалайзера — eq3

Подстройка характеристик звука

Нажимайте кнопку выбора, пока не появится нужный параметр.

Поворачивая дисковый регулятор, настройте выбранный параметр.Через 3 секунды по окончании настройки дисплей возвращается в обычный режим воспроизведения/приема.

Можно установить следующие параметры (дополнительные сведения см. на указанной странице руководства):“

” указывает значения по умолчанию.

Настройка кривой эквалайзера

Меню “CUSTOM” , появляющееся при нажатии кнопки EQ3, позволяет настроить собственные установки эквалайзера.

Выберите источник, затем несколько раз нажмите кнопку выбора, чтобы выбрать “EQ3” .

Поворачивая дисковый регулятор, выберите вариант “CUSTOM” .

Нажимайте кнопку выбора, пока не появится индикация “LOW” , “MID” или “HI” .

Поворачивая дисковый регулятор, настройте выбранный параметр.Уровень громкости настраивается в диапазоне от –10 дБ до +10 дБ с шагом 1 дБ.

Повторите шаги 3 и 4, чтобы настроить кривую эквалайзера.Чтобы восстановить заводскую настройку кривой эквалайзера, нажмите и удерживайте кнопку выбора перед завершением настройки.Через 3 секунды по окончании настройки дисплей возвращается в обычный режим воспроизведения/приема.

СоветМожно также настроить другие типы эквалайзера.

Выбор типа эквалайзера: “XPLOD” , “VOCAL ” , “EDGE” , “CRUISE” , “SPACE” , “GRAVITY” , “CUSTOM” или “OFF ” (

Выбор режима DSO: “1” , “2” , “3” или “OFF ” (

Настройка кривой эквалайзера.

Настройка баланса между правыми и левыми громкоговорителями: “RIGHT-10” – “CENTER” (

Настройка баланса между передними и задними громкоговорителями: “FRONT-10” – “CENTER” (

Настройка громкости сабвуфера: “+10 dB” – “0 dB” (

(Если установлено минимальное значение, отображается индикатор “ ATT” .)

Настройка громкости каждого подсоединенного дополнительного оборудования. Эта настройка исключает необходимость регулировки громкости для разных источников (стр. 16).Диапазон регулировки: “+18 dB” – “0 dB” (

*1 Когда активизирована функция эквалайзера

*2 Когда активизирован источник AUX.

источник

Выбор проводки

Акустические провода автомагнитолы тоже маркируются. Их может быть две или четыре пары. Однотонный провод без чёрной полосы свидетельствует о плюсе, такой же самый провод только с чёрной полосой — о минусе. Первый коммутируется с широкой клеммой динамика, а второй — с узкой.

Для пары боковых или фронтальных динамиков в акустике до 20 Вт минус может быть общим. системах каждый канал имеет свой минус или плюс. Их нельзя менять местами и путать! Ни в коем случае не заземляйте динамик путём вывода его минуса на корпус машины. Это приведёт к искажению звука.

Видео — Авто-акустика в машине:

Магнитолы маленькой мощности с ручной радионастройкой могут включать в себя два или четыре цветных провода и ни одного парного с чёрной полоской. В этом случае минус всех динамиков соединяют с минусовым проводом магнитолы, который выводят на минус аккумулятора или на корпус авто.

Помните, короткое замыкание грозит не только повредить аудиосистему, но и вызвать её возгорание, что гораздо хуже.

Проводя установку магнитолы дома, стоит учитывать, что практически каждая акустическая система идёт в комплекте с соединительными проводами. Они не приспособлены для использования в автомобиле и необходимы лишь для проверки динамиков при покупке. Они характеризуются маленьким сечением 0,25–0,5 квадратных миллиметров и не смогут пропустить от магнитолы к динамикам мощность без потерь. Вы можете воспользоваться ими лишь в случае, если мощность вашего динамика 15–20 Вт, его диаметр составляет 10–13 см.

Для основных динамиков большой мощности (40–100 Вт) используют специальные акустические провода с бескислородной медью. Они характеризуются сечением 1–4 квадратных миллиметров. На их прозрачной изоляции вы сможете увидеть стрелки, указывающие на верное направление от автомагнитолы к динамику.

Способы подключения

Существует 3 метода установки магнитолы, каждый из которых считается правильным.

Обычная кнопка

Подключение осуществляется через кнопку, к которой подводится красный кабель головного устройства. Она имеет двухфазный тип. При использовании такой схемы подключения магнитолы Sony блок управления работает постоянно. При необходимости выключения звуковой аппаратуры питание прекращают нажатием кнопки.

Аварийка

В этом случае применяется не простая кнопка, а автомобильная аварийка. Работает система следующим образом:

• при использовании аварийки питание на головной блок подается через постоянный плюсовой кабель;
• если кнопка не нажата, магнитола подпитывается от замка зажигания.

Схема подключения автомагнитолы Сони выглядит следующим образом:

• провод подсветки аудио устройства подсоединяют к подсветке прикуривателя;
• питание после поворота ключа подается с колодки часов;
• электрический ток поступает с аккумулятора или прикуривателя;
• черный провод отводится от прикуривателя.

Через соленоид

Если автомобиль снабжен двухпроводным соленоидом, срабатывающим при закрытии и открытии дверей, схема подключения автомагнитолы Sony выглядит так:

• при открытии двери машины сигнал попадает в реле Р1, последнее срабатывает и начинает подавать питание к головному устройству;
• при закрытии двери срабатывает реле Р2, питание прекращается, аудио устройство отключается.

Монтаж автомагнитолы и как ее снять

После подключения автомагнитолы к бортовой сети одним из вышеуказанных способов выполняются следующие работы:

• Подключение динамиков. Для этого используют многожильный акустический провод с сечением 2-4 мм. Динамики снабжены 2 клеммами различных размеров. Широкая шпилька подсоединяется к плюсу, узкая — к минусу. Длина проводов должна быть минимальной, в противном случае качество звука будет ухудшаться. Рекомендуется подключать 4 динамика — 2 задних и 2 боковых.
• Подключение антенны. Эта часть системы дает возможность прослушивания радио. Если штатная антенная отсутствует, рекомендуется купить активную. Установить ее несложно. Антенну приклеивают к лобовому стеклу автомобиля. После этого ее нужно подключить к проводу белого цвета, помеченному маркировкой REM или AMP.

Снять автомагнитолу можно следующим образом:

• с аккумуляторной батареи скидывают массу, что помогает предотвратить возникновение короткого замыкания;
• наружную панель снимают, отдергивая фиксаторы и подтягивая вверх;
• вывинчивают шурупы, расположенные над консолью системы климат-контроля;
• убирают пепельницу (после этого нужно снять винты, удерживающие головной блок магнитолы).

После выполнения указанных работ аудио устройство можно вытащить.

Цифровой музыкальный проигрыватель Sony CDX-M20

Компактная, современная и стильная автомагнитола Sony порадует вас хорошим звучанием и своей функциональностью:

• легкий для чтения и понятный однострочный жидкокристаллический дисплей отображает источник воспроизведения, часы и телефон;
• дополнительный передний вход позволит подключать практически любые портативные аудиоустройства для вашего автомобиля;
• во время вечернего перемещения яркая синяя подсветка клавиш позволит быстро находить кнопки;
• трехканальный EQ3 позволит настроить звук с центральной частотой 60 Гц, 1000 Гц и 10 кГц;
• Radio Data System – радиосистема для передачи небольшого количества цифровых данных одновременно со звуковым сигналом в диапазоне FM.
