Признаки неисправности датчика коленвала ваз 2114

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

• Демонтируем датчик.
• Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

• Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
• Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Назначение и принцип работы датчика положения коленвала

Датчик положения коленвала (ДПКВ, датчик синхронизации) является компонентом электронной системы управления двигателем. Поэтому датчик имеется только у современных автомобилей, оснащенных электронным блоком управления (ЭБУ) двигателя.

Функцией датчика положения коленвала является передача сигналов на электронный блок управления двигателем о положении коленчатого вала, а также о скорости и направлении его вращения. Тем самым датчик влияет на функционирование основных систем мотора, в том числе на зажигание, газораспределение, питание и т. д. Основываясь на показаниях, переданных ДПКВ, электронный блок управления решает следующий круг задач:

• определяет момент впрыска и продолжительность работы форсунок (управление системой впрыска топлива);
• осуществляет контроль момента зажигания в каждом из цилиндров мотора (управление системой зажигания);
• определяет момент прохождения верхней и нижней мертвых точек поршнями первого или четвертого цилиндров;
• управляет системой фаз газораспределения;
• управляет работой отдельных компонентов системы улавливания паров топлива;
• контролирует и корректирует работу других систем двигателя.

Именно ДПКВ определяет правильное функционирование двух основных систем мотора — зажигания (только на бензиновых двигателях) и впрыска топлива (на дизельных и инжекторных бензиновых силовых агрегатах).

Сам по себе датчик представляет собой стальной сердечник с обмоткой из медной проволоки, залитый компаундной смолой и помещенный в пластиковый корпус. Особенностью датчика является наличие провода длиной 50-70 сантиметров, заканчивающегося специальным разъемом, который подключается к блоку управления двигателем.

Выделяется 3 основных разновидности ДПКВ.

1. Магнитный (индуктивный) датчик — самый распространенный вариант, не требующий отдельного питания. Формирование сигнала на электронный блок управления осуществляется в момент, когда специальная метка осуществляет проход через магнитное поле, создаваемое в зоне нахождения датчика. Одновременно магнитный датчик может выполнять функцию датчика скорости.
2. Датчик Холла, принцип работы которого основан на эффекте Холла (возникновении поперечной разности потенциалов). Сигнал на ЭБУ из ДПКВ поступает в тот момент, когда к датчику подступает изменяющееся магнитное поле. Синхронизирующий диск перекрывает поле, а зубья диска вступает во взаимодействие с магнитным полем ДПКВ. Датчик подобного типа одновременно может выполнять функцию датчика распределителя зажигания.
3. Оптический датчик, чей принцип работы основан на взаимодействии с диском синхронизации посредством перекрытия оптического потока, проходящего между светодиодом и специальным приемником. Приемник фиксирует перекрытие светового потока и формирует импульс напряжения, который передавается от ДПКВ к электронному блоку управления двигателем.

Чаще всего на автомобилях встречаются магнитные измерители и датчика Холла — многофункциональность этих приборов делает их более востребованными, чем оптические измерители положения коленвала, которые являются устаревшим решением.

Назначение, устройство и принцип действия

Датчик положения коленвала двигателя в автомобиле выполняет основную опцию регулировки системы впрыска горючего. Его наличие обеспечивает синхронную работу каждой форсунки мотора и системы зажигания в целом.

Контроллер состоит из следующих компонентов:

• 1 — капроновый каркас устройства;
• 2 — магнитные сердечники, эти элементы выполнены из стали;
• 3 — комплект обмотки, для которой применяется утонченный медный кабель;
• 4 — изоляционный слой электроцепи, обычно выполнен в виде эмали либо смолы.

Схематическое устройство ДПКВ

Нестабильное функционирование контроллера приведет к сбоям во времени при подаче горючего. При работе устройства управляющий модуль автомобиля, являющийся микроконтроллером, обеспечивает правильное положение поршня в конкретный промежуток времени для каждого цилиндра ДВС.

Чтобы обеспечить регулировку посредством устройства, процесс строится по такому алгоритму:

1. Коленвал силового агрегата оснащается специальным зубчатым валом. На нем два зубца отсутствуют, это сделано специально.
2. Когда коленвал мотора машины начинает двигаться, все зубья проходят в непосредственной близости с контроллером. Это способствует серьезному искажению его магнитного поля.
3. При прохождении вала происходит формирование сигналов в индукционной катушке контроллера. Пакетные импульсы передаются в базу информации, которая содержится в памяти микроконтроллера. Два зубчика, которые отсутствуют на валу, считаются начальной, а также нулевой точкой. Посредством отсутствия этих зубьев микропроцессорное устройство выполняет диагностику изначального расположения коленвала.
4. После этого микропроцессор внутри автомобиля выполняет подсчет числа сигналов, которые были отправлены устройством. Производится процедура определения положения коленчатого вала в определенный промежуток времени.
5. Затем обработанные импульсные данные передаются управляющим блоком на контроллер, использующийся для активации топливной форсунки. Последняя выполняет подачу горючего в системе зажигания.

Если работает корректно, то двигатель автомобиля будет функционировать с максимальной производительностью. На выделение максимальной мощности силовому агрегату потребуется минимум горючего.

Разновидности датчиков

Отдельно следует рассказать о различных типах устройств:

1. Магнитные индукционные ДПКВ. Данный тип устройств не требует для питания отдельного аккумулятора. Для импульса управляющего модуля инициируется величина напряжения в конкретное время. Это происходит тогда, когда через магнитное поле проходит синхронизационный зубчик. Магнитное поле появляется вокруг контроллера, а само устройство контролирует обороты вала и может применяться в качестве скоростного контроллера.
2. Контроллер Холла, его работа основана на эффекте Холла. Это свидетельствует о том, что передача тока начинается в момент, когда меняющееся поле подается на устройство. Синхронизационный вал выполняет перекрытие самого поля, посредством зубчиков взаимодействуя с полем, появившимся вокруг контроллера. Контроллер, работа которого основана на эффекте Холла, применяется в качестве распределительного устройства зажигания.
3. Устройство оптического типа. Такая разновидность контроллеров включает в себя вал, выполняющий синхронизацию посредством отверстий либо зубчиков. Диск производит перекрытие светового потока, проходящего между диодным элементом и приемником. Последний выполняет переработку поступившего светового потока в сигнал. В результате напряжение подается на микропроцессорный модуль.

Признаки неисправности датчика коленвала

В зависимости от года выпуска автомобиля, технической сложности двигателя и электроники симптомы одной неисправности могут проявляться по разному. Бывают ситуации, когда все признаки указывают на определенную поломку, в итоге замене подлежит совершенно другой узел. Мы постарались максимально подробно описать все признаки неисправности датчика коленвала, что бы вы могли максимально точно определить поломку.

• Симптом №1 Снижение динамических характеристик;
• Симптом №2 Провалы при интенсивном ускорении;
• Симптом №3 Детонация при интенсивном ускорении «из за топливовоздушной смеси»;
• Симптом №4 Во время движения обороты могут самопроизвольно меняться;
• Симптом №5 Нестабильный холостой ход;
• Симптом №6 Появление ошибки на приборной панели «например ошибка №53»;
• Симптом №7 Все пункты прогрессируют;
• Симптом №8 Датчик коленвала полностью выходит из строя, двигатель завести не получится.

Как правило признаки неисправности не единичны, они комбинируются и быстро прогрессируют. Пункты №1, №2 и №3 как правило возникают в один момент с появлением ошибки, в дальнейшем появляются нестабильные обороты как на холостом ходу так и во время движения.

Как проверить ДПКВ

Существуют четыре метода проверки, которые позволяют определить состояние ДПКВ и шестеренки, а также их влияние на работу инжектора. Для каждого из методов необходимо свое оборудование, а также различается точность проверки. На переднеприводных автомобилях с поперечным расположением мотора для проверки ДПКВ потребуется снять колесо со стороны датчика. На переднеприводных с продольным расположением двигателя, а также на заднеприводных проверку выполняют либо сверху, через подкапотное пространство, либо снизу. Во втором случае потребуется поднять перед автомобиля. О том, как это сделать безопасно, читайте в статье (замена и восстановление амортизаторов).

Визуальный метод

Для него необходимо очистить ДПКВ, место установки и сигнальную шестерню. После чего отметить положение датчика и демонтировать его. После демонтажа датчик отмывают и протирают чистой тряпкой, смоченной спиртом или бензином. Очистив ДПКВ, его осматривают в поисках трещин, царапин, вмятин и других повреждений. При обнаружении любых повреждений датчик необходимо заменить.

Проверка с помощью тестера

Такая проверка позволяет оценить примерное состояние датчика, но не учитывает влияние шестеренки и других факторов. Для проверки снимите и очистите датчик, как описано выше, после чего тестером измерьте сопротивление. В зависимости от модели ДПКВ сопротивление обмотки исправного датчика от 600 до 900 Ом. Но такая проверка не определяет межвитковое замыкание, разве что замкнутыми оказалось не меньше четверти рядов обмотки. После этого подключите тестер в режиме милливольтметра к выходам датчика и несколько раз проведите стальной отверткой рядом с сердечником. Исправный датчик покажет всплески напряжения до 0,1 – 0,3 вольта (зависит от модели, массы отвертки и скорости ее движения).

Проверка с помощью измерителя индуктивности

Нередко режим измерения индуктивности встречается на цифровых тестерах (мультиметрах). Если такого тестера нет, необходимо приобрести любой измеритель индуктивности с точностью до 10 миллиГенри (мГн). В зависимости от модели нормальная индуктивность составляет 200 – 400 мГн.

Проверка с помощью осциллографа

Для проверки вам понадобится цифровой осциллограф с автоматической регулировкой напряжения и частоты и входным сопротивлением не меньше 100 кОм или цифровой сканер для инжекторных автомобилей, с режимом визуальной индикации. Подключите «землю» осциллографа к кузову автомобиля или минусовой клемме аккумулятора, а сигнальный вход к любому выводу ДПКВ. Включите зажигание и заведите двигатель. Наблюдайте за работой датчика с помощью осциллографа. При увеличении оборотов двигателя должно возрастать и напряжение на выходе ДПКВ. На 4 – 5 тысячах оборотов напряжение должно превысить 200 вольт.

Внимательно отслеживайте показания осциллографа, на один оборот коленчатого вала должен быть лишь один провал, соответствующий ВМТ первого цилиндра. При изменении скорости вращения двигателя осциллограф будет приспосабливаться, изменяя режим входного напряжения, но при работе на одинаковых оборотах отклонение в значении напряжения не должно превышать 5 процентов. Более серьезное отклонение говорит о намагниченности сигнальной шестеренки. Два или более провалов на одном такте говорят о том, что шестеренка потеряла один или несколько зубцов. Постоянно меняющиеся в пределах 10 – 15 процентов показания напряжения говорят о том, что датчик плохо закреплен и вибрирует или присутствует биение сигнальной шестерни коленчатого вала.

https://youtube.com/watch?v=zRlOqO1pK24

Замена датчика положения коленвала

Для замены нужно использовать исключительно датчик того типа, который был установлен на автомобиль ранее и был рекомендован автопроизводителем. Неподходящие датчики могут давать погрешности в измерениях, что обязательно скажется на работе двигателя.

Замена датчика обычно не доставляет серьезных трудностей. Для этого ДПКВ необходимо обесточить, отсоединив клеммную колодку от измерителя. Затем нужно с помощью рожкового ключа на 10 открутить болт (болты) крепления датчика. После этого измеритель нужно вынуть из посадочного гнезда и установить в него новый датчик.

После установки ДПКВ нужно отрегулировать расстояние между ним и торцом диска синхронизации. Оно должно составлять от 0,5 до 1,5 мм (точные данные — в мануале по пользованию автомобилем). Регулировка осуществляется с помощью регулировочных шайб. После установки нового датчика мотор должен начать работать в штатном режиме. Если этого не произошло, необходимо сбросить ошибки двигателя и откалибровать датчик.

Местонахождение и особенности функционирования ДПКВ

Устанавливают его на двигателе, рядом с генератором (точнее его шкивом), в отведенный для этого кронштейн. Имеет очень длинный провод, снабженный специальным разъемом, с помощью которого происходит соединение с бортовым компьютером.

Когда надо бывает установить датчик обратно, приходится следить за размером зазора датчика и синхронизирующего диска. Оптимальная величина его лежит в интервале от половины до полутора миллиметров, и изменяется с помощью шайбы, находящейся под углублением для установки. Закручивая/раскручивая ее, уменьшают/увеличивают зазор. От правильной регулировки зависит топливный расход и износ цилиндров.

В систему ДПКВ включены следующие элементы:

• Медная проволочная обмотка
• Каркас
• Уплотнительная прокладка
• Крепежный кронштейн
• Магнит
• Синхродиск

Принцип, по которому работает ДПКВ, можно сформулировать следующим образом – сбор синхронизированных импульсных величин напряжения, образующихся при возмущении магнитного поля в момент прохождении руля с зубьями возле корпуса прибора. Чем быстрее вращение, тем сильнее напряжение и интенсивность его импульсов, а значит, интенсивность передаваемых данных.

С этих сведений для управляющего центра становится понятным направление вращения вала и его интенсивность. Анализируя совместные данные с разных датчиков, определяются текущие параметры активности двигателя. Это позволяет генерировать данные регулирования параметров дросселя, точки воспламенения (его момент), активацию бензонасоса.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Описание датчика положения коленчатого вала

Где находится датчик положения вала, каков его принцип работы, за что отвечает и для чего нужен ДПКВ, что влияет на его работу и каким должно быть сопротивление устройства? Для начала разберем описание девайса.

Место расположения, назначение и устройство

Датчик ПКВ также часто зовется контроллером синхронизации. Благодаря этому регулятора управляющий модель автомобиля может синхронизировать работу ГРМ, что позволяет обеспечить правильную работу силового агрегата в целом. С помощью ДПКВ блок управления может определить момент, при котором высоковольтный разряд подается на свечи зажигания и осуществляется впрыск горючего в тот или иной цилиндр.

Многих автовладельцев интересует вопрос — где стоит ДПКВ? Если вы хотите точно узнать, где расположен контроллер, то лучше обратиться к сервисной книжке по эксплуатации вашего транспортного средства. Место расположения может отличаться, но в большинстве случаев контроллер монтируется на кронштейне, неподалеку от шкива привода генераторного узла.

Что касается конструктивных особенностей, то устройство ДПКВ следующее:

• чувствительный компонент, выполненный в виде намагниченного металлического сердечника;
• цилиндрический корпус, который обычно изготовляется из пластмассы или алюминия;
• основание устройства с фланцем, а также отверстием для фиксации;
• выход для подключения к бортовой сети машины;
• связующий провод в эмалированной изоляции.

Для того, чтобы не допустить негативного воздействия на устройство, обмотка ДПКВ герметизируется компаундом. Непосредственно синхронизирующий диск коленчатого вала оснащается 58 зубчиками, которые установлены по окружности устройства на одинаковом расстоянии между собой. Расстояние между зубцами составляет 6 градусов. Два зубчика на валу отсутствуют — они используются для определения начального положения коленвала. С помощью этих зубчиков система генерирует сигналы синхронизации.

Принцип работы

Как работает девайс? Когда коленвал проворачивается, на механизм воздействуют его зубья, что приводит к изменению магнитного поля. В результате этого появляются импульсы напряжения. От ДПКВ синхронизирующий сигнал подается на блок управления, таким образом предупреждая модуль о том, какая частота и положение самого вала. Именно этот принцип является основанием для расчета момента времени, который потребуется для активации модуля зажигания, а также топливных форсунок.

В случае, если ДПКВ будет отправлять неверные импульсы, это приведет к нарушению цикличности подачи топливовоздушной смеси и зажигания. Соответственно, такая проблема станет причиной некорректной работы силового агрегата или невозможности его запуска в принципе (автор видео о диагностике — канал Resta).

Возможные неисправности: признаки и причины

Контроллер частоты вращения оборотов или работает нормально, или не работает совсем. Если устройство выходит из строя, на контрольном щитке должен загореться индикатор Чек Энджин.

По каким симптомам можно определить поломку ДПКВ:

• снизилась динамика при движении транспортного средства;
• на холостом ходу обороты силового агрегата могут то увеличиваться, то падать, происходит это произвольно;
• в целом на холостых мотор может работать нестабильно, возможно троение двигателя;
• стук «пальчиков» или детонация — обычно проявляется при динамичной нагрузке;
• силовой агрегат транспортного средства заводится с большим трудом, при поломке ДПКВ он может вовсе не завестись.

Разумеется, приведенные выше симптомы могут свидетельствовать о неисправностях в работе других узлов и механизмов. К примеру, троение двигателя и снижение его мощности может быть обусловлено неполадками в работе топливного насоса или засорением топливного фильтра. Поэтому для определения поломки контроллера нужно не только знать признаки, но и уметь проверить датчик (видео обнародовано на канале Lty D).

Рекомендации по уходу и обслуживанию контролера

• строго соблюдать регламент автопроизводителя;
• не нарушать сроки проведения технического осмотра, даже тогда, когда заводская гарантия истекла;
• покупать и устанавливать преимущественно оригинальные детали, каталожные артикулы которых соответствуют заводской маркировке;
• работы по установке проводите своими силами при наличии достаточного опыта, в противном случае воспользуйтесь услугами профессиональных мастерских;
• не практикуйте установку деталей, аксессуаров от других технических средств, даже если они имеют внешнее сходство. Не всегда гарантирована полноценная функциональность.

https://youtube.com/watch?v=zRlOqO1pK24

https://youtube.com/watch?v=zRlOqO1pK24

Средний ресурс эксплуатации ДПКВ 80000 км и более.

Снимаем датчик

Любой инжекторный мотор оснащен датчиками, их много, расположены они в каждой модели и марке по разному, я покажу на примере самой распространенной отечественной марки ВАЗ-2110 где он располагается.

Нужный нам датчик крепится на кронштейне, кронштейн расположен на корпусе масляного насоса, «лицевой» стороной он направлен на зубья шкива коленвала (синяя стрелочка).  Колодка проводов подключена к датчику сзади (колодка отмечена красной стрелочкой).

1. Напоминаю, что датчик является электронным компонентом, поэтому, прежде чем его трогать, нужно обесточить цепь. Для этого мы снимаем плюсовую клемму с аккумулятора.
2. Какие могут быт неприятности, если забить на это? От замыкания проводки и до выхода из строя компьютера, в общем разгильдяйство обойдется дорого!
3. После этого можно рукой отжать фиксатор, которым колодка укреплена в разъёме, и снять ее. Аккуратность буден не лишней, я сам видел, как ломают фиксаторы грубым, чрезмерным нажатием.

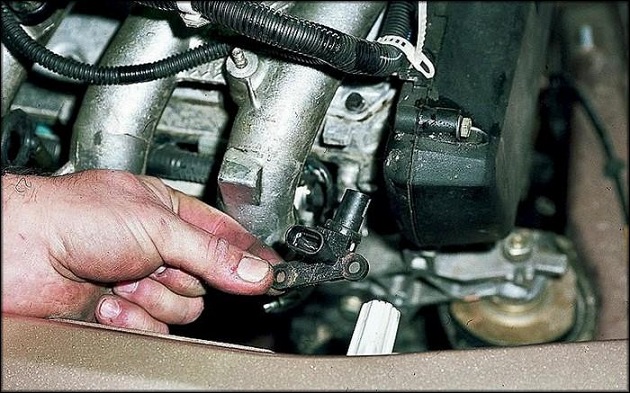

4. Затем нам нужно выкрутить крепящий болт, и снять датчик.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Способы проверки в гаражных условиях

Самый простой и наименее трудозатратный способ проверки неисправности агрегата – это диагностика с помощью диагностического оборудования. Время диагностики занимает не более 5 минут, и нет необходимости лезть в подкапотное пространство. Ассортимент диагностических устройств на рынке огромен, как по функциональности, так и по ценовой политике. Из бюджетных устройств можем порекомендовать автомобильный диагностический сканер, Корейского производства – Scan Tool Pro Black Edition.

По нашему личному опыту, данное устройство, при своей невысокой цене в районе 1950 – 2500 руб. способно продиагностировать общее состояние автомобиля, отобразив коды ошибок с их описанием, а так же работу различных датчиков в режиме реального времени. Автосканер имеет компактный размер и подключается через диагностический разъем OBD-2. Передача данных осуществляется на любое современное устройство – смартфоны, планшеты, ПК, работающие на базе ОС Android, iOS и Windows.

Если подобных адаптеров у вас не имеется, то необходимо снять датчик и произвести диагностику, описанную ниже:

Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем

Особое внимание уделите торцу, обращенному в сторону зубчатого шкива.
Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет.
Прочистите контакты разъема от окисления.
Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

На втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:

1. Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
2. Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
3. Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

https://youtube.com/watch?v=zRlOqO1pK24

Назначение дпкв

Датчик коленвала на ВАЗ 2115 относится к системе электроуправления мотора. Основываясь на показаниях контроллера ЭБУ выстраивает зажигание и порядок подачи топливной смеси. ДПКВ, второе название элемента — датчик положения, отслеживает и передает на ЭБУ местоположение коленвала в любой момент времени. Обрабатывая информацию об угловой скорости и частоту его вращения, ЭБУ определяет момент прохождения мертвых точек в цилиндрах, высчитывает режим работы следующих систем:

• подачи зажигания для каждого цилиндра;
• время открытия форсунок;
• коррекция газораспределения;
• управление смежными системами выходного тракта, глушителя и прочее.

Датчик коленвала 2115, важный компонент для  правильного оформления работы ДВС, неисправный элемент приводит к серьезной поломке двигателя. Поскольку Лада Спутник оснащается инжекторными моторами, деталь формирует сигнал на подачу зажигания и на открытие/закрытие форсунок, для карбюраторных моторов узел регулирует только работу зажигания. Находится датчик непосредственно возле задающего или синхродиска коленчатого вала, установлен контроллер на кронштейне, прикрученном к крышке масляного насоса.

Поломка датчика коленвала. Что происходит с автомобилем?

1. Самым правдивым фактом поломки данного прибора является отказ двигателя. Он просто не заводится. Происходит это по причине несвоевременной подаче топливной смеси, и неправильный выбор момента его воспламенения.
2. Детонационные нарушения в двигателе, приводящие к скорому износу целого ряда деталей и самого мотора. Особенно проявляется при повышении нагрузки (например, заезд на возвышенность на малых скоростях).
3. Неустойчивая работа мотора в режиме холостой езды (самопроизвольное падение или увеличение оборотов). Мотор глохнет в момент кратковременных остановок (под светофором), либо на полном ходу.
4. Скачкообразные произвольно меняющиеся обороты при движении.
5. Потеря мощности.
6. Заметно снижаются динамические показатели автомобиля.
7. Замечается проблема заведения мотора. Он либо глохнет сразу, либо вовсе не заводится. Искра может срабатывать с перебоями, или вообще не сработать.
8. CHECK ENGINEна приборном щитке.

Следует понимать, что поломка ДПКВ приводит к утере ЭБУ способности выставлять корректные характеристики некоторых процессов:

— точно подсчитать объем порции топливной смеси, для впрыска в топливную магистраль двигателя

— определить точный момент воспламенения смеси в камере сгорания

— изменить угол положения распредвала

— выявить сам факт воспламенения
