Конструируем прямоток своими руками

Тихий глушитель

Более тихий глушитель сделать своими руками не так уж и трудно. Возьмем трубу. Стенки её должны быть не толстыми. Это будет наш резонатор.

Концевую часть нужно сделать в виде воронки. Берем лист металла. Нужно сделать его перфорированным. Сделаем из него трубку и соединим с концевой частью.

По всей длине трубы-резонатора нужно натолкать мочалки из железной стружки. Ими, обычно, хозяйки пользуются на кухне. Приварим концевую часть к резонатору, обработав швы. Такой глушитель можно в итоге обработать термостойкой краской.

Как мы видим, ничего сложного в изготовлении глушителя своими руками нет ничего сложного. Главное не забывайте их перед установкой всегда проверять.

Как сделать прямоточный глушитель своими руками

Поэтому нет необходимости полностью описывать, например, прямоток на ВАЗ 2109 или прямоток на ВАЗ 2106, достаточно привести общий принцип, согласно которому и создается такое устройство. Обычно когда рассматривается, как сделать прямоток своими руками, в качестве заготовки используется обычный глушитель, особенно если делается прямоток на ВАЗ или для какого-то аналогичного автомобиля (например, ВАЗ 2114).

С него снимается штатный глушитель, и затем он вскрывается при помощи болгарки, а все внутренние перегородки и трубы убираются. Получается заготовка глушителя прямотока, как показано на фото.

А вот дальше, когда делается прямоток своими руками, начинается творчество. Хотя в этом случае нельзя говорить о настоящем прямотоке. Дело в том, что в большей части речь идет о глушителе прямотока.

Существуют самые разные варианты его реализации. Кто-то вваривает между торцами одну трубу, кто-то две, а кто-то устраивает несколько отделений и дополнительно использует асбест, базальтовую вату, металлические стружки для снижения шума мотора автомобиля. Различные примеры, показывающие как сделать прямоток, показаны на фото ниже.

Причем приведенными вариантами далеко не исчерпываются способы, какими изготавливают подобное устройство. Для завершения работ необходимо заварить вырезанное отверстие, и прямоток для автомобиля можно считать готовым.

Как сделать тихий глушитель

Чтобы начать борьбу с излишним шумом, производимым автомобилем, начните наступление по всем фронтам. Перед тем как приступать к решительным действиям, вы должны четко представлять себе работу выхлопной системы двигателя машины. Ведь двигатель и система выхлопа сбалансированы между собой так, чтобы не мешать работе друг друга. И нарушение этого баланса может привести к неправильной работе двигателя. Воспользуйтесь самым простым методом по снижению шума – установите «банку» (так автолюбители называют дополнительный конечный глушитель). Он сделан из корпуса, через который проходит труба с отверстиями. Корпус заполнен наполнителем из термостойкого волокна, закрепленного мелкой сеткой. Он устанавливается между катализатором и штатным глушителем.

Вырежьте участок трубы между катализатором и глушителем необходимой длины, соответствующей длине «банки». Снимите глушитель. Установите и прикрепите «банку» к резонатору, используя хомуты и листовой асбест для герметизации стыка.

Установите глушитель на штатное место, состыковав с «банкой», используя, опять же, хомуты и листовой асбест для герметизации стыка. При монтаже «банки» или конечного глушителя необходимо тщательно герметизировать места стыков труб термостойким асбестом для того, чтобы не допустить прорыв выхлопных газов, который будет создавать повышенный уровень шума. Дополнительный эффект по снижению шума даст и замена резонатора, установленного на автомобиле заводом-изготовителем, на такую же «банку» с термостойким наполнителем. Замену штатного резонатора можно провести по той же методике. Вы можете попробовать применить и еще один способ подавления шума – заменить выпускной коллектор на коллектор специальной конструкции. К сожалению, этот метод связан с трудностью приобретения такой запчасти для определенных марок автомобилей.

Шум двигателя появляется вследствие нарушения герметичности и изнашивания вращающихся деталей. Данный шум часто не только приносит звуковой дискомфорт, но и влияет на работоспособность двигателя.

Проверьте привод ремня генератора, и если есть возможность, то необходимо его изменить. Самым же простым вариантом является обеспечение оптимального натяжения ремня. Это позволит обеспечить меньший шум, однако для достижения лучшего результата придется установить роликовый башмак или однорядную цепь с АНЦ.

Такая сборка, в отличие от классической, позволить уменьшить неприятные звуки в разы. Клапана составляют треть общего шума двигателя, основная причина которого – это отсутствие термокомпенсации зазоров. Для устранения этого дефекта произведите установку гидрокомпенсаторов. Однако и это не является гарантией того, что все шумы исчезнут.

Шум, который появляется из-под капота, может быть вызван также карбюратором, а именно системой воздухоочистителя. Проведите установку крупногабаритных воздухоочистители, которые поставьте в систему впуска двигателей. Помимо своей основной функции по очистке воздуха они будут также глушить шум впуска. На фоне работающего двигателя порой достаточно заметен шум, издаваемый системой охлаждения.

Для решения этой проблемы установите электровентиляторы, которые будут вращаться с частой, которая не превышает 3500 оборотов в минуту, являющейся достаточно низкой. Не забудьте про установку опор радиатора, чтобы выполнить развязку электродвигателя с корпусом автомобиля. Если не сделать этого, то избавившись от одного шума, появится другой.

Помните, что все проводимые мероприятия по уменьшению шума двигателя не принесут должного эффекта, если не выполнить полную шумоизоляцию подкапотного пространства. Ведь звук, находящийся в закрытом пространстве начинает отражаться от стенок и усиливаться, поэтому шум будет только нарастать. Внимательно следите за состоянием автомобиля, во время меняйте изношенные детали – все это будет способствовать снижению звуковой активности.

Изготовление

Прямоток своими руками можно изготовить, применив в качестве основания старый образец глушителя, который был установлен ранее. Также в качестве дополнительного материала понадобятся две трубы различных диаметров и наполнитель, который выступит в качестве звукоизоляционного материала для увеличения эффекта красивого звука от работы двигателя. При изготовлении данного вида глушителя стоит учесть следующий факт: прямоток первым принимает горячие газы из двигателя и способствует притоку воздуха; температура газов (окись азота, диоксид серы, углеводороды) достаточно большая, что требует при изготовлении прямоточного глушителя применять жаропрочную сталь. Это поможет продлить срок службы глушителя сделанного своими руками и предотвратить его прогорание.

Прямоточный глушитель начинаем изготовлять с демонтажа старого. Для этого нужно вырезать все стенки, которые входят в состав конструкции старого образца, а затем вынуть все внутренние элементы. Далее берем трубу, которая была приобретена раннее и имеет меньший диаметр(он должен совпадать с диаметром труб старого разобранного глушителя) и сделать отверстие в месте, где будет производиться соединение этих двух элементов будущей системы. После этого на трубу с отверстием наваривают вторую трубу, которая должна иметь длину в один метр и диаметром в двадцать сантиметров и вставляем это все в старый корпус, завариваем получившуюся конструкцию с обеих сторон.

Снимаем и разбираем старый глушитель

Назначение и принцип действия глушителей

Несмотря на внешнюю простоту, выхлопная труба решает ряд важных задач. Среди них:

• подавление звуковых колебаний, которые возникают во время сгорания топливно-воздушной смеси;
• снижение степени нагрева газов, обладающих критически высокими термическими параметрами;
• уменьшение токсичности выхлопа.

Прогрессивные системы выхлопа способны отводить выхлопные газы от силовой установки, а также преобразовывать их. Для бесперебойной работы узел оснащается такими элементами:

• гофрированными патрубками, которые соединяются с выпускным коллектором. Деталь не обладает жесткой структурой и предназначается для подавления вибраций;
• катализатором, обеспечивающим деактивацию вредных с экологической и гигиенической точки зрения компонентов, которые появляются при перегорании углеводородов;
• резонатором, выполненным в виде небольшого расширения, которое приостанавливает движение газов по трубам. Стандартный элемент только подавляет пульсации выхлопной системы, но не снижает уровень шума. Поэтому его оснащают вспомогательными комплектующими;
• глушителем, где выхлоп охлаждается и теряет начальную скорость путем рассеивания.

Конструкция обладает сложным исполнением и предназначается для распределения потока газов и подавления вибраций, вызванных работой системы.

Работоспособность всех составляющих системы выхлопа определяется не только конструктивными особенностями, но и массой изделий. Если используется тяжелый металл, то работа оборудования будет тише, поскольку такие материалы меньше воспринимают колебания.

Легкосплавные изделия с тонкими стенками не только быстро изнашиваются, но и уязвимы к дребезжанию. Поэтому они сами производят нежелательные шумы.

Установка прямоточного глушителя

Прямоточный глушитель, который более известен как прямоток, не только способен наградить ваш автомобиль басистым голосом (ох, уж это приятное рычание), но и даровать ему немного мощности (специалисты могут с помощью прямотока добавить более 15 лошадок к стоковым характеристикам). К тому же у вас появится возможность похвастать перед друзьями модернизированной системой выхлопа. Если обозначенные пункты для вас являются желанными подарками, то пора приступать к делу. С помощью наших советов вы легко и быстро сможете самостоятельно соорудить прямоточный глушитель и ощутить всю его прелесть.

Для воплощения задумки нам потребуется следующее: глушитель, кстати, подойдет даже старый штатный, пара разнодиаметровых труб, сварка, огнестойкий изоляционный материал, лист нержавеющей стали, поглотитель шума, ваше желание и терпение.

Начать изготовление необходимо с изъятия всех внутренностей глушителя. После этого берем трубу, совпадающую диаметром с трубой глушителя, в месте, где она будет входить в глушитель проделываем отверстия, и привариваем к ней вторую трубу большего диаметра, вставляем в старый корпус и с обеих сторон завариваем.

Оборачиваем глушитель огнестойким изоляционным материалом, а затем нержавеющей сталью. Не забываем оставлять нахлест по 5 сантиметров на каждый торец и по длине. После необходимо завернуть и завальцевать боковины. И завершающим этапом является приваривание, так называемых, ушей для держателя и собственно установка глушителя на место.

Кому-то покажется, что установка прямотока – это довольно простая процедура. Однако прежде чем приступить к ее реализации помните: выхлопная система не потерпит халатного к ней отношения, да и заточена она была под стоковый глушитель. И если вдруг вы заметили, что с системой выхлопа творится что-то неладное, то ликвидировать ее неисправности нужно немедленно, возможно даже придется вернуть стандартный глушитель.

Устройство прямоточного глушителя автомобиля

При тюнинге автомобиля зачастую вместо обычного ставят прямоточный глушитель. С чем это связано? Дело в том, что прямоток позволяет решить две задачи:

• изменить звук, сделав его басовитым и рычащим, что создает впечатление мощного, «заряженного» автомобиля, хотя на самом деле это может быть и не так;
• немного, на несколько лошадиных сил, увеличить фактическую мощность мотора, снизив потери на преодоление сопротивления движению выхлопных газов в глушителе.

Теперь, когда мы разобрались, что дает прямоток, можно изучить его устройство. Сравнить, как выглядит прямоточный глушитель (один из его возможных вариантов) и штатный, можно на приведенном ниже рисунке.

Как видно, разница заключается в том, что прямоточный глушитель имеет более простое устройство. Такое упрощение позволяет во многих случаях изготовить самодельный прямоток, особенно для машин отечественного производства, например, ВАЗ 2114.

Что потребуется для самостоятельного изготовления самоделки

Существует большое количество схем и вариантов производства глушителей. Но независимо от конструктивного исполнения, прибор должен качественно и быстро разбивать и рассеивать звуковую волну, которая возникает во время сгорания топлива в резервуарах.

Чтобы изготовить качественный механизм, лучше использовать схему штатной детали, т.к. это самый эффективный и проверенный способ. Но можно реализовать и собственную разработку при условии, что вы не боитесь нанести ущерб машине.

Классический способ предусматривает использование следующих подручных средств:

• лист металла со стенками на 1,5-2 мм – из него делается банка устройства;
• трубы с подходящим сечением (он определяется свойствами двигателя);
• 2 торцевые заглушки (изготовляются самостоятельно или заказываются у специалиста, который сделает их на токарном станке);
• перегородки (заказываются у специалиста).

Некоторые особенности, которые нужно знать еще до установки

Если вы не знаете, как сделать прямоток на ВАЗ своими руками, то это не проблема. Конечно, многие водители захотят приобрести уже готовое дополнение, но здесь имеется несколько нюансов. Прежде чем начать изготавливать или устанавливать готовый глушитель, нужно изучить принцип его работы и функции элементов.

До установки комбинация глушителя и карбюратора работает как единое целое и позволяет поддерживать правильное количество воздуха на входе и на выходе. При установке прямотока происходит разбалансирование системы. Это может привести к дальнейшим проблемам в двигателе. Основным правилом, которое необходимо знать и соблюдать, является то, что сделанный своими руками прямоток не дает никакого эффекта помимо усиления звука, если не проводить иные работы по усовершенствованию других узлов. Сюда может входить увеличение качества системы питания в моторе, настройка подачи топлива, фильтрация воздуха и многое другое.

Как сделать прямоток своими руками

Теперь о том, как всё проделать? В первую очередь следует знать, что нужно будет работать с системой выхлопа в целом. И нужно будет провести операцию, которая поможет избежать ссор с соседями касательно звука вашего автомобиля. Другими словами, проведём профессиональный тюнинг, направленный на придание низкого, спортивного звука.

Что касается труб глушителя, то они должны быть выполнены из материала жаростойкого, так как газ, выходящий из двигателя, горячий и они должны это выдержать.

Чтобы сделать прямоток своими руками, необходимо найти подходящий штатный глушитель, подойдёт и тот, который на машине стоит, если, конечно, он не дырявый. Кроме того, нужно ещё подобрать две трубы нужного размера и специальный поглотитель шума.

Ниже даётся схема прямоточного глушителя, где цифрой 4 и отмечен этот самый материал, поглощающий шум:

Схема прямоточного глушителя

Берём штатный глушитель и осторожно вырезаем стенки, а затем вынимаем все внутренние детали. Дальше подбираем трубу, имеющую меньший диаметр, чем глушитель

Но она не должна быть слишком тонкой, а такой, чтобы идеально подходить к основе. Вырезаем отверстие в том месте, где труба будет вмонтирована. Входной и выходной патрубок внутри глушителя нужно будет соединить отрезком трубы такого же диаметра, как и сама основная труба.

Также множество отверстий диаметром 8–10 мм просверливаются в отрезке трубы, а её концы привариваются. Что касается пустоты внутри корпуса трубы, то её заполняем негорючим материалом, например стекловатой или чем-то вроде неё. После этого корпус глушителя заваривается.

На видео — установка прямоточной системы на автомобиль:

Если постараться и иметь в наличии все необходимые материалы, прямоточный глушитель можно будет сделать всего за час. Как и говорилось выше, снизить шум позволит мягкий наполнитель. В частности, такой материал подавит высокочастотные колебания, но оставит приятный спортивный бас.

Если же прямоточный глушитель делаем с нуля, то технология изготовления схожа с вышеописанной. Только вместо глушителя нужно будет подобрать соответствующего размера трубу и, таким образом, корпус изготовить из цельного куска.

Как проводят шумоизоляцию глушителя

Хотелось бы более подробно рассмотреть этот вопрос. Как и говорилось выше, для того, чтобы звук вашего глушителя имел все нотки спортивного автомобиля, необходимо приобрести качественный шумоизоляционный материал. Им следует обернуть готовый глушитель сверху, а поверх него ещё раз обернуть, но уже листом нержавеющей стали. Не забываем о том, что следует обеспечить нахлёст с обеих сторон в пять сантиметров. И напоследок, нужно будет приварить ушки для держателя, чтобы готовый глушитель было легко поставить на автомобиль и закрепить так, чтобы сидел как мёртвый.

Установка прямоточного глушителя

Работы такого вида должны быть выполнены высокопрофессионально, так как это очень важно с технической точки зрения. Прямоток своими руками сделать несложно, но нельзя забывать, что выхлопная система автомобиля привыкла к старому штатному глушителю

Вообще, чтобы обеспечить объёмный звук с низкими басами, следует кое-что знать. Низкий бас получится, если увеличить концы трубы глушителя. Кроме того, шумоизоляция, выполненная вышеописанным методом, поможет подавить высокие звуковые частоты.

Происходит всё следующим образом: длинный конец трубы глушителя создаёт своеобразный резонанс, а в камере падает давление. Всё это способствует быстрому выведению отработанных газов и, как говорилось уже выше, скорому наполнению камеры новой воздушно-топливной смесью. А штатный глушитель и вся выхлопная система работали совершенно иначе. Выход газов, идущий от мотора, закрывался, чтобы не было слышно звуков. Поэтому деталь так и назвали — глушитель звука. А про мощность двигателя, которая, таким образом, значительно снижалась, не подумали.

Следует знать ещё один важный нюанс. Прямоток будет наиболее эффективен, если поставить его на машину с большим объёмом двигателя и немалой мощностью. Для автомобиля с малой мощностью двигателя можно соорудить обычную «банку», а для кроссоверов или джипов, например, нужно устанавливать прямоточный глушитель уже с более сложной системой.

Как сделать прямоток тише

Установив прямоток, некоторые автовладельцы разочаровываются в проделанной работе: езда стала крайне некомфортной из-за слишком сильного рёва. Ведь одна из задач глушителя как системы — это гашение шумов, «успокаивая» выхлопные газы. Машина с выхлопом громче 96 ДБ не сможет пройти технический осмотр. К тому же, громче или тише будет реветь авто — на скоростных показателях это не отразится.

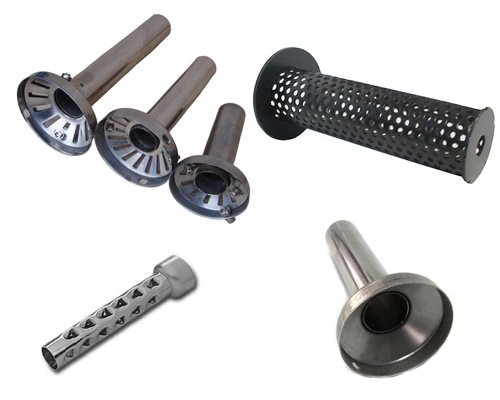

Чтобы сделать прямоток тише, применяется несложная конструкция, называемая «флейта». Она представляет собой перфорированную трубку с приваренной шайбой, крепящейся на выходе прямотока и уменьшающей шум.

Флейта на выходе прямотока делает выхлоп тише

Принцип действия флейты для прямотока в том, что при изменении сечения выхлопного канала и выходе отработанных газов через перфорации, разбивается звуковая волна, происходит изменение скорости и давления, громкость снижается на 3–4 ДБ и выхлоп становится тише. Правильное название флейты — сайленсер, и массовые модели китайского производства стоят от 500 рублей. Грамотно вварить сайленсер смогут в автомастерской.

Таким образом, установка прямоточного глушителя — это мера, оправданная для тюнингованного силового агрегата. Она даёт реальный прирост мощности за счёт лучшего выхода отработанных газов, эффективной продувки цилиндров и наполнения их топливовоздушной смесью. Спешить при выборе прямотока не стоит, так как неправильная переделка штатно подогнанной под силовые показатели выхлопной системы может только ухудшить характеристики автомобиля. Изготовление прямоточного глушителя своими руками — творческий процесс, впрочем, как и выбор дорогого и качественного прямотока производства именитой фирмы. При установке прямоточного глушителя на нетюнингованный двигатель тоже нужно быть внимательным — в надежде увеличить мощность можно получить только надоедливый гул.

Зачем это нужно

Не стоит говорить, что доработанная система выхлопа придаст автомобилю сверхмощность, но вот уровень создаваемого двигателем рёва способен напугать соседей и прохожих, ненароком оказавшихся рядом с вашей «ласточкой». Но зато на трассе ваш автомобиль будут пропускать вперёд и провожать удивлёнными взглядами водители «крутых» иномарок, двигатель которых обладает даже большей мощностью, чем ваш. Но вот обычная система выхлопа, не прошедшая модернизации и так называемого тюнинга, не даёт двигателю заработать на полную мощь.

Вот так выглядит прямоточный глушитель:

Прямоточный глушитель

Всего две трубы разного диаметра, помещённых одна в другую. Зато какой эффект!

Ход работы

Нужно освободить огнетушитель от старого порошка, предварительно открутив с него голову. Чтобы труба плотного входила в отверстие в огнетушителе, нужно его сделать чуть шире.

Со второй стороны баллона нужно сделать ещё одно отверстие, немного сместив к стенке огнетушителя.

Далее вставляем трубы в огнетушитель и привариваем все по кругу. Орудовать сваркой нужно аккуратно, не прожигая металл.

Следующим шагом снимаем крепеж с огнетушителя. Привариваем его к нашей системе. Чтобы такой глушитель своими руками был ещё более тихим, корпус можно набить стекловатой.

Либо же вместо выпускного коллектора установить гофру, желательно чтобы она была гибкая.

После изготовления изделия нужно проверить его на герметичность, чтобы потом не возникло неприятных шумов. Сделать это можно налив обычной воды, предварительно заткнув одно отверстие.

Если вода не вытекает, то ваш глушитель готов и его можно устанавливать.

Вариант 2. Сборка прямотока «шестерки» своими руками из подсобных материалов

Для проведения сборки прямотока своими руками необходимо запастись подручными материалами: 2 фланцами с диметрами внешним / внутренним — 130мм / 42 мм, а также 2 трубами с аналогичными диаметрами, с толщиной стенок 2 – 3 мм.

Порядок проведения работ по установке прямотока на ТС:

• Дрелью на трубе меньшего размера просверливаем отверстия в большом количестве, не трогая участки трубы длиной 6 — 7 см с краев;
• С обоих краев устанавливаем и прикрепляем сваркой фланцы, при этом сохранив 5 см запасной длины трубы;
• На поверхность заготовки между фланцами накладываем ткань из асбеста или его огнестойкого аналога;
• Обматываем трубу в асбестовой рубашке плотным слоем минваты и устанавливаем меньшую трубу в изделие с большим диаметром, длина ее должна соответствовать межфланцевому размеру. Т.к. срезы трубы соответствуют краям фланцев, то необходимо их заварить сварным швом;
• Надеваем подобранный наконечник большего диаметра на выступающий конец «глушака», чтобы звук выхлопа усиливался, приобретая низкочастотные характеристики, подобные полифонии ревущего зверя.

Важное дополнение: При проведении установки прямотока на автотранспортное средство требуется качественное проведение сварочных и монтажных работ, чтобы водный раствор от погодных условий или от луж на дороге не скапливался на поверхности прямотока и не подвергался последующей коррозии. Вывод: если автолюбитель желает доработать систему выхлопа до варианта спорткара, то прямоток на автомобиль ВАЗ 2106 необходимо устанавливать по варианту №2

Вывод: если автолюбитель желает доработать систему выхлопа до варианта спорткара, то прямоток на автомобиль ВАЗ 2106 необходимо устанавливать по варианту №2.

Отличие прямоточного глушителя от обычного

На схеме видно, что прямоточном глушителе отсутствуют поперечные перегородки

Штатный глушитель состоит из довольно сложной системы труб и решёток, в которых гасятся шумы. Частями выхлопной системы на современном автомобиле также являются лямбда-зонд, каталитический нейтрализатор, датчик измерения температуры выхлопных газов. Таким образом, штатный глушитель по сравнению с прямотоком — чуть более сложная система.

Штатный глушитель состоит из сложной системы труб и решеток

Устройство прямоточного глушителя

Для грамотного тюнинга выхлопной системы желательно в сочетании с прямотоком ставить другой, усовершенствованный выпускной коллектор, удалять катализатор и устанавливать приёмную трубу увеличенного диаметра. Ведь в тюнингованной выхлопной системе удалены все препятствия, стоящие на пути выхлопных газов.

Прямоточный глушитель сделан так, чтобы его пропускная способность была выше, чем у глушителя штатного, и он более свободно выносил отработанные газы из двигателя. В результате такого тюнинга улучшается продувка цилиндров, на поршнях и клапанах оседает меньше нагара, что, в свою очередь, увеличивает ресурс силового агрегата. Его мощность повышается примерно на 15%.

Сопутствующим фактором является некоторое ухудшение — по сравнению со штатным глушителем — шумовых показателей

Прямоточный глушитель обладает суровым рыком, который может привлечь внимание ГАИ, стать причиной штрафа или вызывать гнев соседей, когда рано утром у них под окнами прогазовывает тюнингованный автомобиль

При установке усовершенствованной выхлопной системы следует учитывать и эти факторы, иначе тюнинг может стать причиной бессмысленных затрат в дальнейшем. Отсутствие внутренних перегородок и шумопоглощающей набивки делает прямоток относительно простым в изготовлении.

Глушители штатный и прямоточный с удаленным «лабиринтом» и шумопоглотителями

Что даёт прямоток

Существенное улучшение мощностных показателей автомобиля с установкой прямоточного глушителя происходит тогда, когда силовой агрегат полностью исправен, держит нормальную компрессию, мало изношен, а ещё лучше — если какие-либо его составные части подвергались доработке. Так, прямоток увеличит мощность, если тюнинговалась головка блока цилиндров, система впуска, сам блок цилиндров растачивался под больший объем. Если автовладелец пока не принимался за серьёзные переделки мотора, но желает потратиться на тюнинг выхлопа, то тем самым он все же увеличит мощность силового агрегата, получив в придачу басовитый гул, сделав машину чуть динамичнее.

От характера выпуска отработанных газов зависит наполнение цилиндров топливовоздушной смесью. Впрочем, изменение звучания в «спортивную» сторону иногда достаточно для автолюбителя, так как оно придаёт автомобилю некий стиль. Переходить к любому изменению конструкции авто стоит с максимальной серьёзностью, так как все системы и агрегаты в нём взаимосвязаны. При неграмотной переделке выхлопной системы можно получить сильно ревущий автомобиль, езда в котором станет невыносимой как для водителя, так и для пассажиров.

Отличие прямоточного глушителя от обычного

На схеме видно, что прямоточном глушителе отсутствуют поперечные перегородки

Штатный глушитель состоит из довольно сложной системы труб и решёток, в которых гасятся шумы. Частями выхлопной системы на современном автомобиле также являются лямбда-зонд, каталитический нейтрализатор, датчик измерения температуры выхлопных газов. Таким образом, штатный глушитель по сравнению с прямотоком — чуть более сложная система.

Штатный глушитель состоит из сложной системы труб и решеток

Устройство прямоточного глушителя

Для грамотного тюнинга выхлопной системы желательно в сочетании с прямотоком ставить другой, усовершенствованный выпускной коллектор, удалять катализатор и устанавливать приёмную трубу увеличенного диаметра. Ведь в тюнингованной выхлопной системе удалены все препятствия, стоящие на пути выхлопных газов.

Прямоточный глушитель сделан так, чтобы его пропускная способность была выше, чем у глушителя штатного, и он более свободно выносил отработанные газы из двигателя. В результате такого тюнинга улучшается продувка цилиндров, на поршнях и клапанах оседает меньше нагара, что, в свою очередь, увеличивает ресурс силового агрегата. Его мощность повышается примерно на 15%.

Сопутствующим фактором является некоторое ухудшение — по сравнению со штатным глушителем — шумовых показателей

Прямоточный глушитель обладает суровым рыком, который может привлечь внимание ГАИ, стать причиной штрафа или вызывать гнев соседей, когда рано утром у них под окнами прогазовывает тюнингованный автомобиль

При установке усовершенствованной выхлопной системы следует учитывать и эти факторы, иначе тюнинг может стать причиной бессмысленных затрат в дальнейшем. Отсутствие внутренних перегородок и шумопоглощающей набивки делает прямоток относительно простым в изготовлении.

Глушители штатный и прямоточный с удаленным «лабиринтом» и шумопоглотителями

Что даёт прямоток

Существенное улучшение мощностных показателей автомобиля с установкой прямоточного глушителя происходит тогда, когда силовой агрегат полностью исправен, держит нормальную компрессию, мало изношен, а ещё лучше — если какие-либо его составные части подвергались доработке. Так, прямоток увеличит мощность, если тюнинговалась головка блока цилиндров, система впуска, сам блок цилиндров растачивался под больший объем. Если автовладелец пока не принимался за серьёзные переделки мотора, но желает потратиться на тюнинг выхлопа, то тем самым он все же увеличит мощность силового агрегата, получив в придачу басовитый гул, сделав машину чуть динамичнее.

От характера выпуска отработанных газов зависит наполнение цилиндров топливовоздушной смесью. Впрочем, изменение звучания в «спортивную» сторону иногда достаточно для автолюбителя, так как оно придаёт автомобилю некий стиль. Переходить к любому изменению конструкции авто стоит с максимальной серьёзностью, так как все системы и агрегаты в нём взаимосвязаны. При неграмотной переделке выхлопной системы можно получить сильно ревущий автомобиль, езда в котором станет невыносимой как для водителя, так и для пассажиров.

Вывод

Какой бы вариант приглушения выхлопа вы не избрали, следует понимать, что можно просто купить готовое решение, если финансы позволяют, а можно заглушить своими руками, сделав приспособление из подручных средств.

Маленькая часть автовладельцев желала бы иметь на автомобиле спортивный звучный выброс. Другая подавляющая часть водителей озадачена вопросом, как можно сделать тихий глушитель. Комфортабельно ездить в тс, когда в салон авто просачивается не достаточно сторонних звуков. Глушитель делает шумовой фон, но его можно понизить и тот эффект, который вы получите, нельзя будет не увидеть.

Как сделать своими руками тихий глушитель

До того как приступить к модернизации системы выхлопа, разберемся, отчего бывает завышенный звук выхлопа. В камере сгорания цилиндра мотора с каждым рабочим ходом поршня происходит микровзрыв, он сопровождается резким расширением газов после того, как взрывная волна сделала свое дело, переместила вниз поршень, открыла выпускной клапан и устремилась по системе выхлопа.

Система выхлопа имеет двоякую природу шума:

• шум от того, что происходит вибрация частей системы выхлопа;
• звук от того, что газы расширяются.

Для борьбы с шумом следует прирастить вес частей. Чем толще будет металл, тем меньше шум и вибрация. По этой причине выпускной коллектор первым воспринимает из ГБЦ раскаленные газы, он мощный. У многих автовладельцев была возможность сопоставить вес забугорного и российского автомобиля, они отметили, что у импортных машин детали системы выхлопа существенно тяжелее. По этой причине «наши» авто при звукошумовом сопоставлении наименее комфортабельны.

В выхлопной трубе особые элементы — глушители и резонаторы, посодействуют уменьшить скорость движения газа. Резонатор в очереди находится первым. Под давлением газы попадают в увеличенную часть трубы, там они теряют часть собственной энергии и далее двигаются с наименьшим импульсом. Выхлопные газы в системе лабиринтов глушителя вполне теряют энергию и рассеиваются. На импортной машине тихий глушитель имеет некие отдельные корпуса.

Что такое резонатор и выпускной коллектор

Собираясь провести модернизацию системы выхлопа, для того, чтоб уменьшить звук выхлопа, необходимо быть готовым вещественно и на техническом уровне. Нам пригодится набор слесарного инструмента для автоводителя. К тому же непременно пригодятся:

• верстак, который оборудован тисками;
• углошлифовальная машина и набор дисков;
• сварочный аппарат (лучше инвертор либо полуавтомат).

Самый доступный метод в критериях среднестатического гаража сделать негромкий глушитель — необходимо включить в имеющуюся уже систему выхлопа дополнительный резонатор.

Есть два варианта модернизации системы выхлопа: установка на участке меж главным резонатором и глушителем промышленного производства дополнительного резонатора или изготовка своими руками такового устройства.

При рассмотрении вопроса необходимо учесть, что хоть какой вариант повлечет за собой различные расходы. Если у автовладельца неограниченный бюджет, то можно приобрести новый резонатор, после этого вырезать часть трубы и на освободившееся место приварить его. 2-ой метод более интересен и о нем поведаем подробнее.

Изготовка дополнительного резонатора состоит из таких шагов, как:

• из отрезка листовой стали либо металлической тонкостенной трубы в виде 2-х половинок изготавливают корпус (бочки);
• на отрезке трубы системы выхлопа, которая соответствует длине корпуса и находится за главным резонатором отверстий;
• соединить с отверстиями на трубе половинки корпуса и обварить;
• в полость нового корпуса заложить базальтовую минеральную вату;
• заварить торцевые части резонатора.

В окончание обработать швы после сварки, зачистить их, новый резонатор обезжирить, если есть возможность, то взять и выкрасить термоустойчивой краской.

Дополнительные задачи тихого авто

Когда решен вопрос и изготовлен тихий глушитель, то становятся явны проблемные места. Следует держать в голове, что при изготовлении «тихой» выхлопной системы, это приводит к повышению веса всей конструкции.

В итоге чего автовладелец воспринимает дополнительные меры по усилению резиновых амортизаторов и креплений. Также необходимо учесть, что поменялся баланс выхлопных газов и поступающего воздуха в мотор. После того, как изготовлена модернизация выхлопной системы, нужно провести в различных режимах тесты работы мотора и сделать дополнительные регулировки систем фильтрации воздуха и подачи горючего.

Глушитель необходим для снижения шума, создаваемым потоком отработанных газов, фактически преграждая им путь. А в идеале преграды для выхлопа газов из цилиндра быть не должно.
