Что делать с нерабочим лямбда-зондом

Чем опасна эксплуатация автомобиля с неисправным катализатором?

Своевременно обратив внимание на признаки поломки автомобильного катализатора, можно спасти машину от некоторых последствий:

• Если катализатор забит, отработанные газы не смогут эффективно выходить наружу, и начинает «прокладывать себе дорогу» в обратном направлении. Это увеличивает нагрузку на турбину, поршневую и другие системы, значительно сокращая срок их службы;
• Если при неисправности катализатора горит лампочка, сигнализирующая о неполадке двигателя, то в случае возникновения более серьезной проблемы вы о ней узнать не сможете;
• Если при износе начала крошиться керамическая бобина катализатора, то при обратном давлении газа в поршневую систему могут попасть осколки керамики, что приведет к дорогостоящей поломке мотора.

Чтобы не доводить ситуацию до критической, лучше не тянуть с проверкой работоспособности данного устройства. Сделать это можно как на станции техобслуживания, так и собственными силами.

Статьи по теме

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Замена ролика приводного ремня: он тоже не вечный

Штраф за просроченные права: что делать и как избежать

Штраф за езду без страховки: будет ли увеличение

Уходит антифриз из расширительного бачка: причины и диагностика

Направление протектора: правила зимней езды

Можно ли доливать антифриз или разбавлять его водой

Какой антифриз залить в «Пежо»: цвет, марки, производители

Ресурс кислородника и его неисправности

Лямбда-зонд – один из наиболее быстро изнашиваемых датчиков. Это связано с тем, что он постоянно контактирует с отработавшими газами и его ресурс напрямую зависит от качества топлива и исправности двигателя. Например, циркониевый кислородник имеет ресурс порядка 70-130 тысяч километров пробега.

Поскольку работа обоих кислородных датчиков (верхнего и нижнего) контролируется системой бортовой диагностики OBD-II, при выходе из строя любого из них будет зафиксирована соответствующая ошибка, а на панели приборов загорится контрольная лампа неисправности “Check Engine”. Диагностировать неисправность в данном случае можно с помощью специального диагностического сканера

Из бюджетных вариантов стоит обратить внимание на Scan Tool Pro Black Edition

Сканер Scan Tool Pro Black Edition

Данный сканер корейского производства отличается от аналогов высоким качеством сборки и возможностью диагностики всех узлов и агрегатов автомобиля, а не только двигателя. Также он способен отслеживать показания всех датчиков (в том числе и кислородного) в режиме реального времени. Сканер совместим со всеми популярными диагностическими программами и, зная допустимые по вольтажу значения, можно судить об исправности датчика.

Сигнал исправного кислородного датчика

При исправной работе кислородного датчика характеристика сигнала представляет собой правильную синусоиду, демонстрирующую частоту переключений не менее 8 раз в течение 10 секунд. Если датчик вышел из строя, то форма сигнала будет отличаться от эталонной, либо его отклик на изменение состава смеси существенно замедлится.

Основные неисправности кислородного датчика:

• износ в процессе эксплуатации (“старение” датчика);
• обрыв электрической цепи нагревательного элемента;
• загрязнение.

Все эти виды проблем могут быть спровоцированы использованием некачественного топлива, перегревом, добавлением различных присадок, попаданием в зону работы датчика масел и чистящих средств.

Признаки неисправности кислородника:

• Индикация сигнальной лампы неисправности на приборной панели.
• Потеря мощности.
• Слабый отклик на педаль газа.
• Неровная работа двигателя на холостых оборотах.

Самостоятельная замена датчика

Если после проверки мы убедились, что датчик неисправен, его следует заменить. Для этого нужно обратиться либо в автосервис, либо сделать это самостоятельно.

Для замены датчика нам потребуется всего лишь ключ на 22мм.

1. Отсоединяем минусовую клемму АКБ
2. Аккуратно вытаскиваем колодку проводов из датчика
3. Ключем на 22мм аккуратно выкручиваем старый датчик и устанавливаем новый.

Как видим все просто и легко. Основной проблемой на начальном этапе является определение неисправности датчика. На самом ли деле причина в нем, после того как убедимся в его неисправности можно смело менять на новый.

http://zapchasti.expert/datchiki/datchik-kisloroda/datchik-kisloroda-na-lada-granta.htmlhttp://autoruk.ru/marka-avto2/lada-granta/sistemi-silovoi-ustanovki/proverka-i-zamena-datchikov-kisloroda-lada-grantahttp://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-vesta/1908-zamena-i-proverka-datchika-koncentracii-kisloroda-na-lada.htmlhttp://remont-avtovaz.ru/zamena-datchika-kisloroda-na-lada-granta/http://remontautomobilya.ru/zamena-datchika-kisloroda-lada-granta-podrobnaya-instrukciya-s-foto-i-video.html

Признаки неисправности каталитического нейтрализатора

Любой механизм или устройство, какими бы прочными они ни были, рано или поздно выходят из строя, особенно если им приходится работать в критических условиях. Каталитический нейтрализатор, отвечающий за очистку выпускных газов от загрязняющих веществ, работает при достаточно высоких температурах. Однако поврежденный или засоренный нейтрализатор оказывает негативное влияние на эксплуатационные характеристики автомобиля, которые бдительный водитель не может не заметить.

Потеря мощности

Для человека, который не особо хорошо знаком с устройством автомобиля, самым главным признаком является потеря мощности двигателя во время движения вверх по склону. При этом появляется четкое ощущение, что двигатель работает под высокой нагрузкой. Даже начинающий водитель способен распознать такой признак засоренного каталитического нейтрализатора, как увеличение расхода топлива.

Повреждение вследствие термоудара

Осмотрите внешнюю поверхность каталитического нейтрализатора на предмет видимых повреждений. Обесцвечивание и/или деформация корпуса нейтрализатора – это явные признаки теплового разрушения субстрата в результате перегрева. Такие повреждения чаще всего объясняются слишком богатой топливной смесью, подаваемой в двигатель, в результате чего в каталитический нейтрализатор поступает несгоревшее топливо. Это топливо догорает в самом нейтрализаторе, попутно расплавляя его субстрат, что приводит к блокированию работы компонента.

Засорения препятствуют прохождению газов через каталитический нейтрализатор, провоцируя нагнетание противодавления в выпускной системе, что отрицательно сказывается на эффективности работы двигателя. Термоудар также возможен при прямом контакте горячего каталитического нейтрализатора со льдом или холодной водой, поскольку при этом может потрескаться внутренний субстрат, что, опять же, приводит к засорению и повышению температуры в нейтрализаторе и в конечном итоге к снижению мощности двигателя.

Кислородный датчик – это устройство, которое помогает блоку управления оценивать работу двигателя. Он установлен в выпускном коллекторе и предназначен для определения состава топливной смеси, то есть не слишком ли она богатая или бедная. Датчик подает на блок управления соответствующий сигнал, после чего блок управления регулирует состав подаваемой в двигатель воздушно-топливной смеси (идеальное соотношение воздуха и бензина – 14,7:1). Неисправный кислородный датчик может передавать на блок управления некорректные данные, в результате чего пострадает каталитический нейтрализатор.

Дребезжащий звук вследствие механического повреждения

Иногда камни и разный мусор, отлетающие от дороги, могут ударить по каталитическому нейтрализатору и повредить его внутренние элементы. Такие повреждения идентифицируются по вмятинам снаружи нейтрализатора. Если керамическая часть каталитического нейтрализатора треснула или полностью разломалась, появляется дребезжащий звук. Со временем это приведет к блокированию работы каталитического нейтрализатора и нагнетанию противодавления в выпускной системе.

Запах газов

Если выходящие из выхлопной трубы отработавшие газы имеют сернистый запах, напоминающий запах тухлых яиц, это однозначно говорит о засорении каталитического нейтрализатора. Когда кто-то сомневается, что снижение мощности двигателя связано с засорением нейтрализатора, ему достаточно принюхаться к выхлопным газам. Причина этой проблемы заключается в несоответствующем составе воздушно-топливной смеси. К сожалению, этот признак проявляется в последнюю очередь. Обнаружение проблемы на таком позднем этапе, как правило, означает невозможность восстановления каталитического нейтрализатора. Владельцу автомобиля, вероятнее всего, придется раскошелиться на новый нейтрализатор.

Характеристики кислородного датчика

Все знают, что инжекторный двигатель является более экономичным и безопасным (с экологической точки зрения), чем карбюраторный мотор. Это становится возможным благодаря полному контролю за подачей топливной смеси и воздуха. Этот контроль осуществляется несколькими датчиками, которые обеспечивают проверку основных рабочих параметров и направляют эти данные электронному блоку. После их анализа производится корректировка работы системы в целом.

Кислородный датчик

Контроллеры, для получения полной информации центральным блоком, установлены не только на впускной системе (определение количества топлива/воздуха), но и на выпуске.

Его название – лямбда зонд (кислородный датчик). И это один из важнейших участников системы.

Предназначение и основные функции

Датчик кислорода — это датчик сопротивления, который располагается около катализатора, на коллекторе впуска. Параметры, передаваемые этим датчиком, также передаются на управляющий блок, где проходят обработку, а затем используются в поддержании соответствующего состава топливно-воздушной смеси (ТВС). Лямбда зондом отправляются сигналы на электронный блок в случае, если в камеру двигателя поступает переобогощенная или обедненная рабочая смесь. На основании этих данных управляющий блок корректирует поступление воздуха и горючего для образования «правильной» смеси.

Принцип работы и устройство регулятора кислорода

Давайте разберем, как устроен лямбда зонд. В конструкции каждого универсального лямбда зонда имеются следующие элементы:

1. Металлический корпус универсального контроллера со специальным отверстием для обеспечения вентиляции датчика. Кроме отверстия на корпусе имеется резьба, при помощи которой датчик ставится в соответствующее место.
2. Резиновый уплотнитель, отвечающий за герметичность конструкции.
3. Изолятор, который всегда изготавливается из керамики.
4. Наконечник (также выполненный из керамических материалов).
5. Несколько контактов, подключающих контроллер к основной сети.
6. Щиток защиты, имеющий выпускное отверстие для отхода отработанного газа.
7. Нагревающий элемент датчика.
8. Вмонтированная в индивидуальный резервуар спираль.

Устройство кислородного датчика

Любое устройство (1-й и 2-й кислородный регулятор), выполняется из материалов, имеющих высокие свойства термостойкости. Это имеет огромное значение, ведь датчик постоянно работает при повышенных температурах. Элемент можно отнести к одному из типов — их отличие состоит в числе контактов (от одно- до четырехпроводных).

Как уже было отмечено ранее, диагностический регулятор содержания кислорода применяется для поддержания корректного расчёта требуемого объема топлива для установления количества воздуха, поступающего в цилиндры. Датчиком кислорода рассчитываются данные показатели соответственно с показателями экономии и экологии. Это тоже имеет значение, ведь в последнее время к средствам транспорта предъявлены очень строгие требования в вопросах безопасности экологии.

Недостатки тоже есть

Наличие драгоценных металлов в конструкции катализатора еще не означает того, что оно решает все проблемы. Необходимо еще соблюсти ряд условий для работы.

Опять же, благодаря курсу средней школы, мы все знаем, что любая химическая реакция (а именно на этом принципе основан катализатор) происходит тем быстрее, чем выше температура. Отсюда сами понимаете, что устройство не сможет эффективно функционировать, если температурный режим ниже необходимого. То есть налицо вывод о том, что в момент начала работы автомобильного двигателя катализатор фактически никак не реагирует на количество вредных веществ, выброшенных в атмосферу до тех пор, пока они же не нагреют трубопровод системы.

Видео — как извлечь каталитический нейтрализатор:

Самый простой способ такого нагрева – помещение устройства непосредственно к основанию газоотводной трубы возле стенки двигателя. Но при включении холодного двигателя при такой установке катализатор все равно первое время работать не будет, пока не согреется. Современный и эффективный способ, который заставит его действовать с самого начала – предпусковой подогреватель двигателя, расходующий часть энергии на утепление.

Несмотря на то, что в выхлопной системе дизельных двигателей тоже есть подобные каталитические преобразователи, действуют они не столь впечатляюще. Дело тут также в недостаточной температуре нагрева. Дизели не так зависимы от окружающей среды и имеют возможность работать в зоне таких низких температур, что катализаторы просто не успевают достичь нагрева до степени осуществления химической реакции.

Устранение неисправности

Поиски неисправности в любом случае начинается с проводки ДК и его разъема, затем проверяется значение напряжения сигнала датчика. И в зависимости от технических характеристик лямбды, должны происходить изменения параметров в соответствующих пределах. И если есть возможность посмотреть работу при помощи диагностического прибора, то прогреваем двигатель до рабочей температуры, смотрим за изменениями напряжения, нет, берем в руки мультиметр и, подсоединив щупы к соответствующим контактам датчика, проверяем исправность цепи входного сигнала (замерять между плюсовым контактом датчика и массой). Затем отсоединив колодку питания проверяем напряжение в течение минуты, должны происходить скачки в определенном диапазоне в зависимости от работы двигателя. Если этого не происходит или значение выходит за пределы – кислородный датчик неисправен и подлежит замене.

После замены датчика (кстати следует помнить, что не на всех автомобилях оригинальный ДК может заменятся универсальным), скиньте ошибку программно или методом снятия клеммы АКБ на 10 мин и дайте автомобилю поработать несколько минут при полной и частичной нагрузке, чтобы убедится в устранении ошибки, так как достаточно редко, но все же бывает, что Р0134 не связана с выходом из строя лямбда зонда или обрывом. Тогда требуется анализ работы и других систем электронной цепи.

Основные виды лямбда-зондов

В конструкции современного автомобиля могут присутствовать следующие лямбда-зонды:

1. Циркониевый.

Самая популярная модель, которая изготавливается на основе диоксида циркония.

Работает рассматриваемый элемент по принципу гальванического элемента с твердым электролитом в виде специального наконечника.

Изготовленный из керамики и циркония наконечник со всех сторон покрыт защитными пластинами из пористых платиновых электродов, которые выполняют роль проводников тока. Стоит отметить, что свойства электролита активизируются только при нагреве диоксида циркония выше +350 °C. Получается, что лямбда-зонд будет выдавать ошибку, если не прогреется до определенной температуры. Быстрый нагрев устройства осуществляется благодаря встроенной нагревательной конструкции с керамическим изолятором.

Обратите внимание! Повышение температуры до +950 °C может привести к перегреву датчика и его дальнейшей поломке.

Посредством прохождения через небольшие просветы в защитном кожухе выхлопные газы поступают к наружной части наконечника. Воздух, в свою очередь, проникает внутрь датчика через специальную пройму в корпусе устройства или пористую уплотнительную крышку.

Разница потенциалов формируется благодаря перемещению ионов кислорода по электролиту между наружным и внутренним платиновыми электродами.

Напряжение на электродах обратно пропорционально объемам кислорода в выхлопной системе.

При наличии оповещения, поступающего от датчика, блок управления выравнивает содержание компонентов топливовоздушной смеси. Напряжение, поступающее от лямбда-зонда, каждую секунду меняется по несколько раз, что позволяет оптимизировать состав смеси независимо от режима работы ДВС.

В зависимости от количества проводов лямбда-зонды из циркония делятся на несколько групп:

• однопроводные – оснащены одним сигнальный проводом, при этом контакт на массу осуществляется через корпус;
• двухпроводные – имеют сигнальный и заземляющий провода;
• трех- и четырехпроводные – подразумевают наличие системы нагрева, а также подведенных к ней управляющих и заземляющих проводов.

2. Титановый.

Внешне схож с циркониевым, но в данном случае чувствительная деталь датчика изготовлена из диоксида титана. Объемное сопротивление устройства меняется с учетом изменения количества кислорода в смеси: от 1 кОм при богатой смеси до более 20 кОм при бедной. Вместе с этим меняется проводимость титанового элемента, о чем лямбда-зонд сообщает блоку управления. Эффективность датчика рассматриваемого вида достигается только при температуре +700 °C, поэтому без нагревательного элемента здесь не обойтись.

Титановый лямбда-зонд имеет высокую цену и сложную конструкцию, что отрицательно сказывается на популярности данных устройств.

3. Широкополосный.

В отличие от вышеописанных моделей, широкополосные приборы имеют конструкцию, состоящую из двух камер: измерительной и насосной.

В измерительном отсеке поддерживается такой состав газов, при котором лямбда равна единице. Что касается насосной камеры: если мотор работает на бедной смеси, камера убирает лишний кислород из диффузионного зазора в атмосферу, а если на богатой – пополняет диффузионное отверстие недостающим кислородом из внешней среды. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна объемам бесцветного газа.

Нормальное функционирование широполосных датчиков возможно при температуре +600 °C, что достигается за счет работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6.

Какие неполадки лямбда зонда отражает загоревшийся «CHECK ENGINE»

Список возможных неполадок в этом приборе достаточно длинный. Конечно, большая часть выявляется в процессе самодиагностики, о чем свидетельствует светящаяся лампочка CHECK. Но есть и такие виды неисправности (уменьшение чувствительности, замедление темпов действия), выявление которых под силу только автосканерам, в процессе тестирования.

https://youtube.com/watch?v=videoseries

Когда горит Чек, то, в случае с λ-зондом, это означает:

1. Некорректный сигнал или полное его отсутствие
2. Слабый сигнал
3. Задержка отклика датчика
4. Выход из строя нагревательного элемента
5. Низкий/высокий сигнал со второго датчика
6. Обрыв/замыкание цепи ДК №2
7. Сильное нагревание спирали накаливания на ДК №2
8. Сбой цепи нагревания ДК. Это самая распространенная ошибка, при появлении которой все предыдущие ошибки постепенно начинают проявляться

Признаки неисправности

Что происходит, если лямбда зонд начинает сбоить или вообще отключается? Система, не получая обратной связи, начинает работать не в оптимальном, а в усредненном режиме, используя те параметры, которые записаны в памяти по умолчанию. И чаще всего это работа на переобогащенной смеси, которая не сгорает полностью. Как следствие, начинаются такие проблемы:

1. Повышается расход топлива;
2. Снижается мощность двигателя;
3. Ухудшается отклик на педаль газа;
4. Начинает сбоить двигатель на холостом ходу;
5. Идет черный дым из выхлопной трубы;
6. Увеличивается токсичность выхлопа;
7. Перегревается катализатор;
8. Загорается Check Engine.

Однако все эти признаки не дают четкого указания именно на лямбда зонд. Такие же симптомы бывают и при других сбоях, поэтому определить, что именно неисправно, можно только после диагностики.

1. Естественный износ. Он работает в достаточно жестких условиях и рано или поздно выходит из строя, тем более с нашим бензином;
2. Перегрев датчика. Да, он выносливый, но имеет и предел прочности;
3. Проблемы с проводкой. У лямбды довольно тонкие кабели, и при неправильной установке они обрываются от вибрации;
4. Поломка нагревательного элемента;
5. Попадание воды во внутреннюю камеру или засорение каналов на атмосферный воздух;
6. Попадание на наконечник масла или грязи;
7. Кривые руки мастера, который его устанавливал.

Последствия выхода из строя кислородного датчика достаточно неприятны. Это не только повышение расходов на бензин, но и более заметные расходы, например, выход из строя каталитического нейтрализатора. Новый катализатор обойдется гораздо дороже самого крутого датчика, так что с диагностикой и заменой лучше не затягивать.

Проверка датчика кислорода

Обычно диагностика лямбда зонда производится с помощью вольтметра и омметра или мультиметра, который заменяет сразу оба эти тестера. Чтобы проверить накальную спираль регулятора необходимо отсоединить от колодки контакты 3 и 4 разъема (обычно это коричневый и белый провода) и подключить к их зажимам концы тестера. Если сопротивление спирали составляет не меньше 5 Ом, то это хороший знак.

Также проверка лямбда зонда мультиметром позволяет узнать чувствительность наконечника датчика кислорода. Чтобы узнать термоэлектрические параметры элемента необходимо включить и прогреть двигатель до 70-80 градусов. После этого:

• Доведите обороты двигателя до 3000 и удерживайте этот показатель на протяжении 3 минут, чтобы датчик разогрелся.
• Соедините минусовой щуп тестера (сигнальный провод) с массой машины, а второй – с выходом лямбда зонда.
• Проверьте показания тестера, данные должны варьироваться от 0,2 до 1 В и обновляться до 10 раз за секунду.
• Резко нажмите на педаль акселератора и отпустите ее, если мультиметр покажет значение в 1 В, а потом резко упадет на ноль, то лямбда зонд в порядке. Если данные на тестере не скачут при нажатии и отпускании педали, а показатели составляют порядка 0,4 – 0,5 В – это свидетельствует о необходимости замены датчика.

Если напряжения вообще нет, то, скорее всего, причина неисправности кроется в проводке, поэтому «прозвоните» мультиметром все провода, которые идут от выключателя зажигания к реле.

Полезно! Чтобы более точно уточнить характеристики чувствительности лямбда зонда потребуется профессиональное оборудование – осциллограф.

Если ваш автомобиль оснащен «умной» бортовой системой, то обратите внимание на сигнал «Check Engine», который может выдать следующие ошибки:

• 0130 – свидетельствует о том, что датчик выдает неверный сигнал.
• 0131 – очень слабый сигнал датчика.
• 0133 – лямбда медленно откликается.
• 0134 – нет вообще никакого отклика.
• 0135 – неисправность нагревателя лямбды.
• 0136 – заземление второго датчика замкнуло.
• 0137 – второй датчик выдает очень низкий сигнал.
• 0138 – через-чур высокий сигнал второй лямбды.
• 0140 – обрыв зонда.
• 1102 – невозможно считать показатели, так как сопротивление элемента слишком низкое или вовсе отсутствует.

Однако перед тем как проверить датчик кислорода лямбда зонд (видео этого процесса представлено ниже) с помощью специального тестера, обратите внимание на его внешний вид. Если на него налипли вещества, которые препятствуют его полноценной работе, то возможно удастся ограничиться ремонтом этого элемента

Роль лямбда-зонда

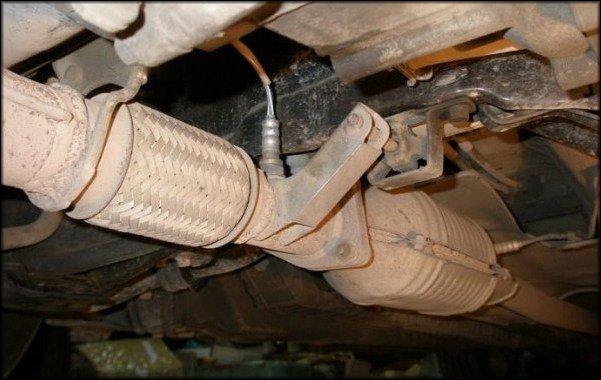

Датчик кислорода устанавливается на одном из элементов системы отвода отработанных газов. Обычно это коллектор или приемная труба. Его чувствительный элемент размещается так, чтобы он был в постоянном взаимодействии с выхлопными газами.

Задача зонда – определить количество кислорода в выхлопах. Об этом он информирует электронный блок управления двигателем. Последний, в свою очередь, основываясь на данных лямбда-зонда, а также датчика массового расхода воздуха (ДМРВ), корректирует количество топлива, подаваемого во впускной коллектор.

Но производители автомобилей таким образом не столько заботятся о том, чтобы ваша машина потребляла меньше горючего, сколько о том, чтобы она отвечала обязательным требованиям экологичности. Без этого машина попросту не сойдет с конвейера. Кислородный датчик здесь очень важен, ведь если мотор будет потреблять идеальную топливную смесь, количество вредных примесей в выхлопных газах сведется к минимуму.

Нулевой показатель тока

Существует еще одна ситуация, когда во время работы ДВС кислородный зонд отправляет на ЭБУ сигнал нулевой силы тока. Это обозначает, что контроллер не смог вывести параметр лямбда на «1» или стехиометрию, существуют несколько распространенных причин:

• критичный дефект;
• неисправность зонда.

На практике водитель в одном случае из десяти увидит код ошибки, говорящей, что датчики не работает. ЭБУ не проверяет качество работы лямбда зонда, поскольку для мониторинга необходимо принудительно обогатить топливную смесь, затем критически увеличить поступление воздуха в цилиндры. Это способствует токсичному выхлопу. Поскольку вся система направлена на поддержку экологического стандарта отработанного газа, проверить рабочее состояние датчика можно только принудительно, вручную.

Критичный дефект возникает на исправном датчике, если его система корректировки на пределе параметров настройки. В этом случае на доске приборов появляется код ошибки «Превышение предела корректировки топливной смеси».

И в первом и во втором случае проводится демонтаж датчика, его проверка на работоспособность, вторым шагом идет проверка топливного состава. Если смесь подается в цилиндры блока неправильного состава, проводится корректировка качества смеси через настройку форсунок, зажигания, других элементов системы топливоподачи.

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Ошибка Р0504

Эта неисправность связана с некорректным сигналом выключателей педали тормоза. Чаще всего причиной такого сбоя является неисправность датчика положения педали тормоза, отсутствие правильной его регулировки или поломка пружины, которая установлена в этом устройстве. Порядок проверки и устранения неисправности:

1. Производим снятие датчика;
2. Переводим фиксатор штока в правое положение при помощи отвертки;
3. Используем мультиметр с функцией омметра;
4. На автомобилях Ларгус, Веста и Иксрей контакты 3-4 должны быть замкнуты и иметь сопротивление близкое к нулю. Контакты 1-2 разомкнуты и сопротивление их должно стремиться к бесконечности.
5. При нажатии на шток на контактах 3-4 происходит размыкание цепи, а на 1-2 замыкание. Если это не так, то необходимо заменить датчик.
6. На автомобилях Приора, Калина, Гранта, Нива контакты 1-4 должны быть замкнуты, а 2-3 разомкнуты. При нажатии на шток ситуация соответственно наоборот.
7. Перед обратным монтажом датчика перевести шток в левое положение.

Расположения датчика на видео:

Регулировка датчика положении педали тормоза:

Эту процедуру любой водитель может провести дома без поездки на сервисную станцию. Деталь имеет в своей конструкции две гайки. Одна из них находится сверху, а вторая снизу. Верхней гайкой производится регулировка нажатия штока. Сначала необходимо отпустить нижнюю, а потом закручивать верхнюю, тем самым меняя зазор элемента. Вам необходимо добиться того, чтобы шток полностью нажимался, а не частично. После этого заведите машину и дайте ей поработать около 10 минут, чтобы проверить не появилась ли ошибка.
