Как сделать подмотку спидометра?

Инструкция по подмотке одометра своими руками

Причины, по которым водители хотят сделать корректировку спидометра, могут быть разные. Тех, кто хочет продать авто по более выгодной цене, интересует, как отмотать спидометр назад. Знания о том, как намотать счетчик, интересны тем водителям, кто делает махинации с горючим. Намотка дает возможность показать больший пробег, списать больший объем топлива, чем было израсходовано. Разницу водитель забирает себе. Естественно, в этом случае свидетели не нужны, поэтому нужно уметь делать подмотку одометра своими силами (автор видео — Канатбек Куатбеков).

Необходимость в калибровке спидометра может возникнуть, если демонтировалась панель приборов. В этом случае необходима коррекция для выравнивания условий эксплуатации. Подмотку спидометра делают при использовании дисков, диаметром, не соответствующих рекомендациям производителя. Если диаметр отличается от рекомендованного, то в расчетах одометра может наблюдаться ошибка, поэтому требуется коррекция показаний счетчика.

Механического типа

Подмотка спидометра, в основе работы которого лежит исключительно механика, очень проста. Отмотать счетчик в этом случае можно двумя способами. Самый простой – это отсоединить трос от датчика скорости конец, прикрепленный к коробке, присоединить его к дрели и включить ее в реверсивном режиме.

Благодаря быстрому вращению дрель за короткое время можно прилично отмотать спидометр. Во втором способе придется демонтировать и разобрать панель приборов. После демонтажа вынимается одометр, на котором выставляется необходимый километраж. Эти методы подходят для большинства отечественного автотранспорта.

Электромеханического прибора

Электромеханические спидометры, как и механические аналоги, установлены на старых моделях авто. Но подмотку на них выполнить сложнее, чем на счетчиках механического типа. Намотка и отмотка отличаются и требуют разных подходов. Для уменьшения пробега на электромеханическом приборе обязательно потребуется демонтаж и разборка приборного щитка. Для отмотки показаний счетчик нужно снять и вручную отрегулировать числа.

Процедуру увеличения пробега можно выполнить только с использованием генератора. Он формирует сигналы, поступающие на вход управления. В зависимости от количества импульсов корректируются показания прибора (автор видео — max gladkiy).

Электронного девайса

Скрутку электронного прибора выполнить сложнее, так как со спидометром связаны другие устройства, которые так же, как и спидометр, хранят информацию о пробеге автомобиля. К ним относятся датчики, штатный иммобилайзер, замок зажигания, управляющий блок и другие. Поэтому для осуществления подмотки потребуется не только подача сигнала от контролера, но и перенастройка соответствующих устройств. Информацию нужно корректировать для каждого девайса.

После изменения показаний, нужно будет перепрограммировать электронную плату устройства. Микросхема хранит данные о суточном километраже, а также об общем пробеге за время эксплуатации автомобиля.

Как скрутить спидометр на Газели. Подмотка спидометра Газель, моталка, крутилка, намотка

Как скрутить/отмотать спидометр на Газели

Газель по праву считается одной из самых популярных машин на отечественном автомобильном рынке. Чаще всего ее используют для грузовых перевозок малогабаритных объектов и сыпучих смесей, таких, как песок, цемент, щебень и глина.

Газель является продукцией Горьковского автомобильного завода и выпускается с 1994 по 2010 годы. Сейчас разберемся как скрутить/отмотать/накрутить/намотать спидометр в Газели. Люди придумали этому много названий — крутилка спидометра, моталка, намотка, подмотка, подкрутка, т.

е. наш Русский народ весьма изобретателен.

Скрутить/отмотать спидометр на Газели

Выгода и практичность автомобиля Газель состоит в том, что купить запчасти к ней можно практически на каждом автомобильном рынке или магазине запчастей. К примеру, если у вас поломался спидометр, вы можете пойти на рынок и купить себе новый.

Это является одним из главных преимуществ Газели по сравнению с импортными моделями грузовиков. Иногда бывают ситуации, когда необходимо скрутить километраж пробега в меньшую сторону. Чаще всего это делается во время перепродажи газели, чтобы получить за нее больше денег.

 Чтобы скрутить/отмотать спидометр Газели, снимите его коробку, доберитесь до электромотора и посредством троссика начните его скручивать.

Если ваша газель имеет электронный спидометр, то вышеописанным способом накрутку вряд ли удастся осуществить. Для этого народные умельцы изобрели специальный прибор, который поможет вам решить эту проблему. Подключите плюс и минус к электрической цепи, сигнальный провод пустите непосредственно к спидометру.

Таким образом, можно ускорять и замедлять скорость накрутки. При этом электронный спидометр на Газели никак не пострадает и при надлежащем уходе прослужит вам еще долгие годы. Будьте осторожны, так как использование подобного контроллера накрутки километража противоречит уставу некоторых транспортных компаний.

Так что вас могут не только уволить, но и посадить в тюрьму.

Подавляющее большинство современных газелей оснащено электронными спидометрами, так что вам все-таки придется раскошелиться на покупку прибора, контролирующего наматывание километража. Обычно накрутка спидометра осуществляется с целью увеличить или наоборот, уменьшить километраж, который прошел автомобиль со времени его купли/продажи.

Как производится подмотка спидометра?

Это достаточно сложный и неоднозначный вопрос. Все зависит от типа спидометра (для каждого может быть использована своя методика), а также от даты выпуска автомобиля. Ниже будут рассмотрены некоторые возможные подходы, позволяющие реализовать эту задачу.

Как подмотать механический спидометр?

Подобные приборы стоят на старых авто, например семейства ВАЗ или УАЗ ранних годов выпуска. В этом случае можно действовать несколькими способами. Самое простое – отсоединить от датчика скорости тросик, подключить к нему дрель, и переведя ее в режим реверса, изменить показания. Другой подход заключается в том, что надо разобрать панель приборов, извлечь счетчик, и используя нужные инструменты, изменить его показания.

Такую работу можно выполнить своими руками. Однако доступно это только на машинах старых годов выпуска (до 2005), причем не имеет особого значения ее марка – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель. Определяющим будет именно тип спидометра.

Как корректировать электромеханический спидометр

Несмотря на то, что подобные типы приборов остались только на старых машинах, работать с ними гораздо сложнее, чем с чисто механическими. Здесь, как и в других, рассматриваемых ниже ситуациях, необходимо разделять две задачи:

• подмотка спидометра ̶ увеличение его показаний;
• скрутка спидометра ̶ уменьшение показаний прибора.

В принципе, обе они могут быть выполнены своими руками, только подход в каждом из рассматриваемых случаев должен быть свой. Уменьшение показаний возможно только при разборке панели, извлечении счетчика и перестановке вручную его значений. А вот задача – как подмотать спидометр подобного типа, решается при использовании генератора. Он формирует импульсы, поступающие на вход управления, и согласно их количеству меняются показания прибора. Как и в предыдущем случае, это также не зависит от марки автомобиля – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель.

Как подмотать электронный спидометр

Подобные устройства устанавливаются на современных машинах и зачастую являются неотъемлемой частью других электронных систем на борту. Конкретные способы корректировки показаний спидометров определяются в первую очередь сроком изготовления автомобиля. Дело в том, что электронный спидометр может быть реализован по-разному и взаимодействовать с несколькими самостоятельными устройствами.

Поэтому для изменения его показаний может потребоваться не только подача дополнительных импульсов от датчиков скорости, но и перепрограммирование некоторых блоков. И кроме того, опять же в зависимости от особенностей автомобиля, для разных моделей УАЗ, ВАЗ, Газель и т.д., а также года выпуска, будет определяться способ доступа к спидометру.

Поэтому выполнить своими руками такую работу достаточно затруднительно, хотя никто не говорит, что такое невозможно. Вот только для этого потребуется применение специальных электронных устройств.

Можно ли обнаружить скручивание спидометра?

Все зависит от типа прибора. Если это электромеханическое или механическое устройство, то достаточно заглянуть под автомобиль и осмотреть привод коробки. При наличии загрязнений и необычных следов можно сделать вывод, что показания спидометра корректировались. Если же привод чистый, то с большой вероятностью все в норме. Уже доказанный факт – 50 % автомобилей от общего количества транспорта, выставленного на вторичном рынке, имеют неправильные показания пробега.

Если у машины электронный спидометр, то выявить постороннее вмешательство уже сложнее. Но и подключить подмотку спидометра в этом случае тоже непросто (хоть какое-то утешение). Без опытного мастера и специального оборудования просто не обойтись. Зачастую в автомастерских к машине крепят бирки с точными данными пробега. Так делается при проведении технического обслуживания или после замены деталей топливной системы. Стоит сравнить данные с бирки и показания спидометра. Если они совпали, значит, тревожиться не о чем, в противном случае есть вероятность обмана.

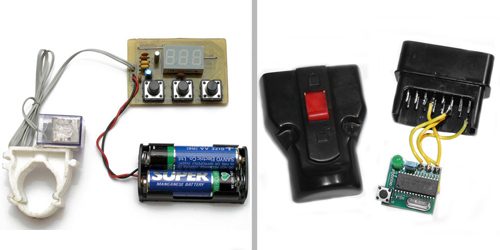

Список для изготовления «прибор для намотки пробега«:

1. АЗ-1 — блок аварийного зажигания, продавался раньше для карбюраторных автомобилей, но широкое применение получил в самоделках, мне обошелся в 160р. ( также есть и другие модификации: аз-2, аз-3 они тоже подойдут);
2. Колодка для датчика Хола — 35р;
3. Штекер в прикуриватель — 35р;
4. Крокодильчик — 15р;
5. Провода 5м — 44р- о,5 сечение и меньше длины не было;
6. Также у меня была изолента, и паяльник с припоем; но можно и на скрутки.

Итого: 289р — но это грубо, у кого-то будет дешевле или дороже. Но согласитесь кто работает на «колхозной машине» она окупит себя за один раз. Прибор для намотки пробега довольно компактный, его можно даже перебрать в корпус от зарядного устройства мобильного телефона, чтобы меньше бросалось в глаза.

Кстати, если кто хочет сделать генератор импульсов самостоятельно, вот фотки внутренностей АЗ-1:

Прибор производится и по настоящее время, но из-за маленького спроса его можно найти не во всех магазинах автозапчастей, поэтому берите телефон и обзвоните магазины вашего города и обязательно найдете.

Фото внутри я сделал на тот случай, если вам не удалось найти Аварийное зажигание. Поэтому эти все элементы продаются в любом магазине радиотехники и стоят сущие копейки, схема очень простая.

Поэтому сделать прибор для намотки пробега не доставит вам большего труда.

Еще меня заставило задуматься вот это, так как провода на колодке были все одного цвета:

Кстати у прикуривателя центральный провод тоже +. Но вроде по изготовлению основные моменты всё.

Делаю прибор для намотки пробега газ, ваз.

Случилось у меня на «колхозной машине» перерасход топлива, ну с кем не бывает, а топливо то уже не вернешь. Поэтому и начал искать способ как намотать пробег. Попадалось множество вариантов, но все какие-то короткие и не понятные, то есть приходилось несколько статей пересматривать, чтобы собрать одну картинку. Вот и решил написать свою статью, а вдруг кому-то помогу в такой же ситуации.

Что такое датчик скорости.

Раньше были тросиковые датчики, т.е. полная механика, тут проблем нет. Моторчик переходник и вперед. Но сейчас же 21 век, поэтому полная электроника. На всех современных моделях датчик скорости — это датчик Хола, т.е. подает импульсный сигнал, чем чаще тем быстрее, срок службы в три раза больше чем у механики.

Спидометр и датчик скорости.

В большинстве автомобилей датчик скорости напрямую связан с приборной панелью, за небольшим исключением, в некоторых сигнал сначала подается в систему управления двигателем. Но в большинстве напрямую.

Подмотка прибора

Так как скрутить спидометр на Газели самому? Подматывать и доматывать показания можно по нескольким схемам, каждую из них рассмотрим в отдельности.

Самодельные способы

Если не знаете, как , то можно воспользоваться простым методом, который заключается во вмешательстве в работу одометра. Перед тем, как смотать одометр, приготовьте шило с пинцетом. Необходимо произвести демонтаж приборной панели и частично разобрать ее, открыв стекло и демонтировав одометр. С помощью шила и пинцета производится скручивание пробега в авто. Скрученный одометр устанавливается на место в контрольный щиток и приборка подключается к бортовой сети.

Есть еще способ, который именуется как «колхозный». Как сделать подмотку показаний таким методом? Очень легко — схема намотки подразумевает отключение троса от прибора и подключение через него строительной дрели с функцией реверса. Дрель включается и показания отматываются, здесь все просто.

Готовые варианты

Если являетесь владельцем новой модели, то для подмотки может использоваться готовая крутилка спидометра Газель Бизнес, оборудованных электронным одометром. Как намотать спидометр с таким устройством? В этом нет ничего сложного.

Перед тем, как подмотать показатели, необходимо найти OBD-2 разъем на авто, к которому нужно подключить крутилку:

1. Сначала устройство подключите к разъему, зажигание должно быть отключено.
2. Активировав необходимый режим, включите зажигание, на крутилке должен загореться световой индикатор, благодаря которому вы сможете регулировать скорость подмотки показаний. Если скорость маленькая или отсутствует, нужно использовать подрежимы.
3. После того, как работы по отмотке завершены, сделанный спидометр можно оставить, для этого отключите зажигание и отсоедините крутилку. Нюансы по эксплуатации устройства могут отличаться в зависимости от производителя и девайса, поэтому при его использовании следуйте инструкции.

 Загрузка …

CAN-Крутилка

Характеристики

• Накручивает пробег со скоростью до 6 000 км/ч, или 55 000 км. за рабочую смену
• Прибор работает из салона автомобиля через разъем OBD II, не требует монтажа
• Можно спокойно проходить ТО у официального дилера, не влияет на заводскую гарантию
• Только наш универсальный прибор можно настроить на любой другой автомобиль

Преимущества

• Гарантия на все приборы 5 лет без ограничения по пробегу
• Бесплатная отправка курьерской службой в день обращения, оплата после проверки
• Корректировка пробега легальна, не попадает под законодательство РФ

* — цена товара указана с учетом скидки при самовывозе

Типы спидометров

Перед тем, как рассказать, как отматывать или наматывать пробег на автомобиль, рекомендуем ознакомиться с типами спидометров. На сегодня есть несколько видов устройств, использующихся в авто — механический, электромеханический и электронный девайсы.

Механический

Спидометр механического типа

Обороты от коробки передач передаются на устройство при помощи троса. На одометре производится замер оборотов, в соответствии с чем выставляется определенный путь. Для спидометра механического типа применяется специальный редактор, настроенный с необходимым коэффициентом преобразования.

На практике выходит, что один оборот соответствует определенному количеству метража пробега. Вращение выходного шкива анализируется индикационными устройствами с отмеченными цифрами, которые отображают пройденный пробег.

Электромеханический

Электромеханический прибор более усовершенствованная версия механического. В результате того, что трос показывает неверную информацию, электромеханический вариант дополняется контроллером скорости. Сигналы от контроллера поступали на электродвигатель, предназначенный для вращения редуктора. В этом и принципиальная разница, во всем остальном устройства схожи.

Электронный

Устройство электронного типа

Электронным вариантом в последнее время оборудуются все современные транспорты. Электронный девайс предназначен для замера количества оборотов колеса. Устройство, анализируя размер окружности колеса, переводит количество оборотов в пройденный километраж. Информация демонстрируется на жидкокристаллическом дисплее.

Как намотать спидометр на КамАЗе

Накрутка спидометра КамАЗ-6520 или КамАЗ Евро осуществляется при помощи специальных приспособлений, которые позволяют корректировать показатели аппарата. Если нужно перемотать аппарат, изменить данные прибора, можно обратиться к специалистам. Но существует способ сделать это своими руками.

На КамАЗ установлены спидометр и одометр, показывающий пробег машины, имеется система генератора и двигателя. Генератор является датчиком, двигатель — приемником. Спидометр получает с генератора трехфазный сигнал.

Схема подмотки прибора должна создавать аналогичный трехфазный сигнал со сдвигом 120° между фазами. Чтобы поменять данные о количестве километров, надо изменить цифры не только на спидометре, но и на одометре. Устройство для подмотки измерительных аппаратов (крутилка, моталка или намотчик) осуществляет такие действия автоматически. При подкрутке сохраняются измененные данные электронного спидометра и всех остальных электронных блоков.

Подмотка механического спидометра

Цены на такую услугу в автомастерских сильно разнятся. Механические спидометры подмотать легче и дешевле. А вот с электронными устройствами придется повозиться, да и цены у специалистов очень высокие. Есть марки автомобилей, для которых стоимость такой процедуры доходит до 25000 рублей.

Дело в том, что в современных электронных системах, информация с одометра дублируется в разных системах, в закодированном виде. Раньше записывалось только в памяти самого прибора. Достаточно было стереть эти данные только из памяти устройства. Сейчас, чтобы подмотать спидометр, нужно подкорректировать данные во многих электронных блоках.

Механический спидометр сматывается так:

1. Отсоединить трос от коробки передач;
2. К нему присоедините электродрель, используя резиновый патрубок. Один конец натяните на кончик тросика спидометра, другой засуньте в патрон электродрели;
3. Включите шнур в розетку. По мере вращения иглы, будут уменьшаться показания на спидометре. Подождите немного, пока показания не дойдут до нужного уровня, отключите дрель;
4. Чтобы вернуть все на место, выполните те же действия, в обратном направлении.

Зачем скручивать спидометр

Пробег является важным показателем характеристики технического состояния транспортного средства. По нему ориентируются автовладельцы, определяя время замены деталей и расходных материалов, прохождения очередных ТО.

Он является одним из главных ориентиров при покупке поддержанного автомобиля. Ни для кого не секрет, что многие недобросовестные продавцы, очень часто «корректируют» пробег, бессовестно уменьшая показания одометра. Их понять, конечно, можно. Ведь, чем меньше число на спидометре, тем дороже можно продать свой автомобиль.

Удивительно, но подмотку спидометра делают и в обратном направлении – увеличивают его показания. Так поступают водители служебного и коммерческого транспорта. Заложенные в бюджет предприятий, нормы расхода топлива, никак не покрывают реальные затраты на горючее. И уж точно, не учитывают амортизацию транспорта. Вот и идут «бедные» водители на всякие ухищрения, дабы «восстановить справедливость».

Приборы и устройства для подмотки

Если вы не знаете, как подмотать километраж, но нет желания обращаться в автосервис, можно приобрести специальное приспособление, с помощью которого можно отмотать спидометр. На рынке предоставляется широкий выбор механизмов, что дает возможность подобрать прибор, подходящий для конкретного авто. Пользоваться этими устройствами несложно, поэтому смотать спидометр сможет любой автолюбитель. Существуют разные варианты намотчиков спидометра, которые отличаются конструкцией и принципом работы.

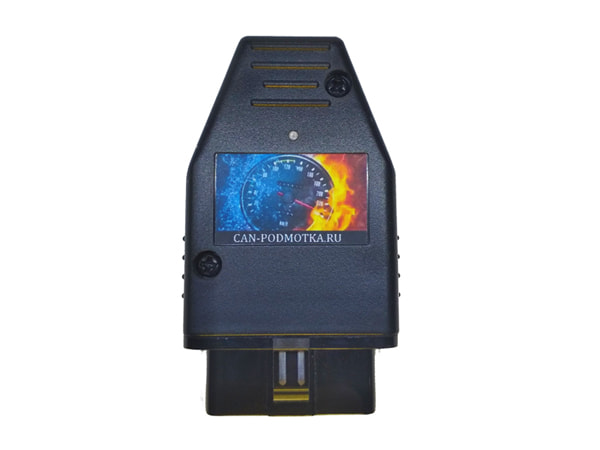

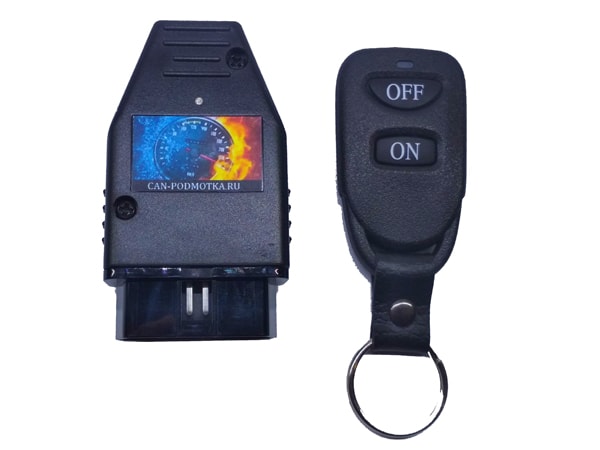

CAN-крутилка

Корректор спидометра по цифровой шине CAN, применяется для современных авто, оборудованных блоком управления. Через шину CAN блоки электронных устройств обмениваются импульсами между собой. Перед тем как подкрутить спидометр, CAN-крутилку нужно вставить в диагностический разъем OBD. Он расположен в пределах доступности водителя, обычно недалеко от рулевой колонки. Данный разъем благодаря протоколам обмена позволяет получить доступ к электронным устройствам.

Таким образом, с помощью CAN-крутилок можно откорректировать необходимые ячейки памяти в управляющем блоке, чтобы установить нужный километраж. Данные приборы популярны у перекупщиков поддержанных машин. Они их используют для скручивания спидометра, чтобы уменьшить пробег. Выявить, что в ячейки памяти были внесены изменения, даже с использованием современного оборудования почти невозможно.

Импульсная

Импульсный корректор спидометра применяют на автомобилях импортного производства, которые оснащены цифровой шиной CAN. Для использования прибор нужно вставить в разъем для диагностики OBDII, расположенный около ног водителя. Импульсная накрутка спидометра посылает на одометр импульсы, которые являются имитацией сигналов с контроллера скорости. С ее помощью можно менять показания пробега.

Генератор скорости

Генератор скорости – это прибор, позволяющий увеличить пройденный машиной километраж самостоятельно. Устройство может использоваться на иномарках, выпущенных до 2012 года. Особенностью этих автомобилей является то, что сигнал скорости поступает не через цифровую шину CA, а в виде импульсов.

Генератор подключается к диагностическому разъему OBDII. Он имитирует передачу импульсов, которые поступают при передвижении автомобиля. С помощью прибора можно корректировать показания одометра.

Другие варианты

Универсальным устройством для сматывания спидометра является намотка спидометра при помощи зарядки для телефона. Прибор вставляется в прикуриватель. Провод, идущий от девайса, присоединяется к проводке с помощью разъема «мама-папа». Данное устройство можно использовать как на импортных, так и на отечественных автомобилях. Для его установки не нужно обладать специальными знаниями. В комплекте с прибором идет инструкция по подключению и использованию.

Скрутить спидометр можно крутилками ABS. Такой вариант можно использовать на машинах, на которых установлена антиблокировочная система. Прибор использует датчик скорости и вращение колес. Когда устройство подключается к нужному разъему, оно начинает имитировать вращение колес, согласно которому датчик корректирует показания пройденного километража на одометре.

Существует еще штатный прибор для перемотки спидометра. Включается и отключается корректор спидометра с помощью кнопки, расположенной на его корпусе. Прибор оборудован регулятором скорости, поэтому можно корректировать скорость по своему желанию. Схема намотки спидометра, по которой осуществляется установка, прилагается к комплекту.

Открутить километраж на современном автомобиле, на котором установлено большое количество электроники, довольно сложно. Но специальные приборы позволяют изменять показания одометра без наличия специализированных знаний.

Подмотка спидометра ГАЗель: Некст, Бизнес, не работает, моталка, сделать подкрутку, 3302, своими руками

Применение электронного управления усложняет задачу подмотки спидометра на ГАЗель Некст. При некорректном вмешательстве возможны поломка или сброс показаний прибора.

При изменении пробега вручную следует учитывать, что обнаружение такого вмешательства дилером станет причиной снятия автомобиля с гарантии.

Применение средств корректировки пробега применяется для незаконного списания топлива, что является поводом для увольнения водителя.

Неисправности и ремонт

Распространенные дефекты устройства:

• Периодически не работает спидометр, стрелка падает до 0, а потом прибор активизируется вновь. Причиной является плохой контакт проводки, идущей от датчика, смонтированного на картере коробке. Возможены дефект или окисление разъема сенсора. Ремонт заключается в проверке цепи, очистке элементов от загрязнений и замене неисправных деталей.
• Обнуление показаний прибора при пробеге 65-66 тыс. км. Причиной дефекта является конструктивная недоработка электронного модуля комбинации приборов. Узел меняется официальным дилером или перепрошивается доработанным программным обеспечением.
• На некоторых машинах наблюдается подергивание стрелки спидометра при движении со скоростью 90-100 км/ч. Неисправность носит конструктивный характер, ремонт узла не производится.
• Некорректное отображение скорости, стрелка хаотично движется по циферблату прибора. При этом происходит увеличение показаний счетчика пробега. Причиной поломки является выход из строя датчика скорости, который требуется заменить. Возможна поломка контроллера внутри комбинации приборов, в этом случае потребуется заменить весь узел.
• Падение стрелки на ограничительный стержень. Дефект возникает из-за поломки возвратной пружины, ремонт заключается в установке новой комбинации приборов.

Как подмотать спидометр

Автомобили ГАЗель оснащались спидометрами нескольких конструкций:

• с механическим приводом всех элементов;
• с электронным приводом индикатора скорости и механическим одометром;
• электронный вариант с жидкокристаллическим экраном.

На ранних машинах ГАЗель, оснащенных механическим измерителем скорости, корректировка осуществляется вращением тросика от электродвигателя.

Подмотать ГАЗель Бизнес с ранними версиями электромеханических измерителей можно при помощи моторчика от вентилятора компьютера.

Питание подается от гнезда прикуривателя, свободный провод с изоляцией зеленого или желтого цвета подключается к колодке (к зеленому проводнику), размещенной выше педали тормоза. После включения зажигания начинает осуществляться подмотка.

Сделать подмотку для спидометра своими силами можно при знании основ электроники и схемотехники. Такой узел будет работать на машинах ГАЗель-3302, оснащенных электромеханическим спидометром.

В основе самодельной конструкции лежит микросхема 1006ВИ1, используются керамические конденсаторы и сопротивления. Для защиты прибора от ошибочного подключения применяется диод типа КД521, рассчитанный на ток 1А.

Устройство требуется изолировать от воздействия влаги при помощи изоляционной ленты.

Но в этом случае не происходит корректировки пробега, хранящейся в блоке управления двигателем. Поэтому пользователи врезают подмоточный прибор в разрыв жгута, идущего от сенсора скорости к блоку управления.

В этом случае происходит синхронное изменение значений.

При подкрутке спидометра на ГАЗель Бизнес нельзя превышать скорость 150 км/ч. Недостатком такого прибора является легкость обнаружения контролирующим персоналом. Кроме того, применение средств слежения по данным спутников GPS или ГЛОНАСС позволяет контролировать маршруты и сопоставлять заявленный и истинный пробеги автомобиля.

Из-за особенностей конструкции осуществить подмотку спидометра ГАЗель Бизнес можно только подачей корректирующего сигнала по цифровой CAN-шине.

После установки узла необходимо включить зажигание, после чего начинается автоматическая корректировка пробега в сторону увеличения.

На машинах, оборудованных дизелем Cummins, устройство корректировки пробега устанавливается параллельно заводскому датчику скорости. Работает только при заведенном двигателе, обеспечивая запись параметров в блоки памяти спидометра и силового агрегата.

На машинах с цифровым тахографом могут быть проблемы с работой устройства, рекомендуется отключение коммутирующего провода от спидометра.

Как правильно делается подмотка спидометра на ГАЗелях Некст и Бизнес Ссылка на основную публикацию

О типах спидометров

Прежде чем выяснять, каким образом можно своими руками изменить показания подобного прибора, необходимо рассмотреть возможные его варианты. Существуют несколько принципиально отличающихся типов спидометров:

• механический;
• электромеханический;
• электронный.

Механический спидометр

Обороты КПП тросиком передаются непосредственно на прибор. Там измеряется число оборотов и пересчитывается в пройденный путь. Для этого используется редуктор с заранее подобранным коэффициентом преобразования. Как такое осуществляется, поможет понять фото.

Фактически получается, что один оборот на выходе редуктора соответствует определенному числу метров пройденного пути. Это вращение выходного вала воспринимается специальными дисками (устройство индикации) с нанесенными цифрами, отображающими измеренное расстояние.

Электромеханический спидометр

Этот тип приборов является дальнейшим развитием описанного ранее устройства. Во многих случаях тросик служил источником повышенной ошибки и был заменен. В устройство ввели установленный на КПП датчик скорости. Импульсы с него поступали на моторчик с соответствующим управлением, вращающий редуктор. В остальном работа такого спидометра ничем не отличалась от механического, напоминая его и по внешнему виду.

Электронный спидометр

Подобный тип устанавливается на современных автомобилях. В данном случае измеряется число оборотов колеса. Зная длину его окружности, нетрудно перевести число оборотов в пройденный путь. Отображение полученного результата осуществляется на ЖКИ.

Подмотка пробега спидометра Газель, ВАЗ, иномарки своими руками. Крутилка, моталка, намотка пробега. Казань.

Существует несколько типов моталок крутилок пробега. Ваша задача — правильно выбрать тип намотчика для вашего авто. Если ваш автомобиль оснащен CAN (Кан) шиной — то вам нужно рассматривать вариант кан моталка (кан крутилка, кан подмотка)

Рассматриваемый вариант подмотки пробега спидометра подходит для подключения к автомобилям ВАЗ, ГАЗ ( Газель, Волга, Газель бизнес) и большому числу иномарок, у которых имеется штатный импульсный датчик скорости (устанавливается на коробке передач). К автомобилям, использующим для контроля скорости датчики ABS или кан-шину, наше устройство накрутки пробега не подходит.

Для изготовления моталки пробега понадобится несколько радиодеталей, немного проводов и умение пользоваться паяльником.

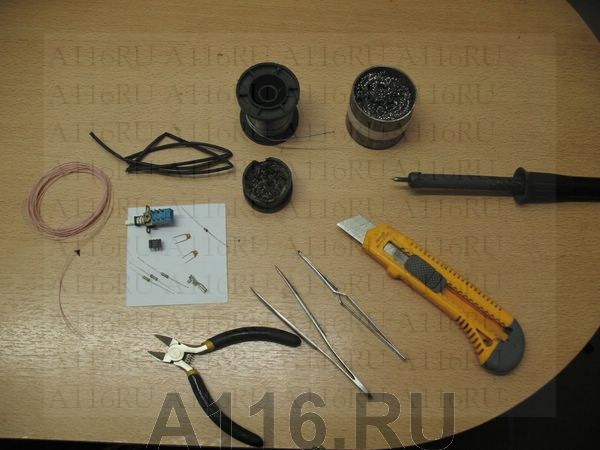

Приобретаем необходимые детали в радиомагазине, на рынке или находим в запасах, оставшихся со старых времен. Суммарная стоимость потянет рублей на 50… но скорее всего даже меньше. Переключатель желательно использовать сдвоенный, тогда при отключении подмотки от спидометра также будет отключаться ее питание.

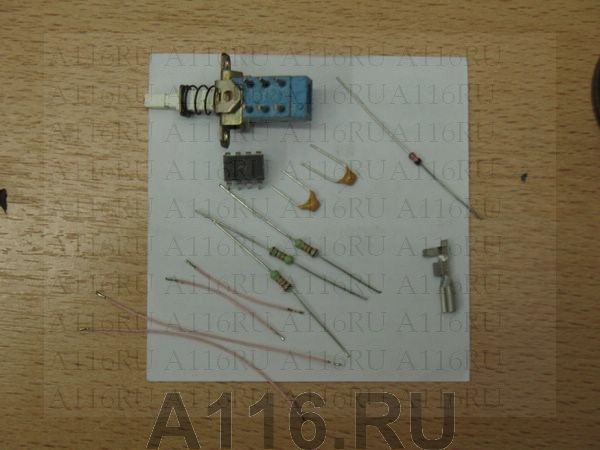

Перечень деталей:

Микросхема 555 — 1 шт. (желательно старого советского производства, называется 1006ВИ1)

Конденсаторы керамические малогабаритные — 2 шт.

Резисторы МЛТ 0,125 — 2 штуки (мы использовали составной резистор — на деле можно обойтись одним вместо двух). Также можно использовать SMD-резисторы.

Переключатель П2К — широко использовался в советской радиотехнике. К нему удобно присоединять моталку.

Диод КД521 или любой диод на ток 1А. Используется для защиты устройства от переполюсовки питания. Можно обойтись без диода — но при подключении подмотки к авто быть вдвойне внимательными и не перепутать плюс и минус.

Клемма мама узкая  — ее вставим в разъем панели приборов вместо штатного провода от датчика скорости. Можно обойтись без клеммы- но тогда придется резать проводку (подмотка ставится в разрыв провода, идущего от датчика скорости к панели приборов и блоку управления)

Провода для навесного монтажа желательно использовать тонкие и мягкие. Идеально подходит тонкий провод МГТФ — наша советская военная промышленность знала толк в проводах. Для соединения моталки с проводкой автомобиля используются провода от штатной проводки ВАЗ малого сечения. Вполне подойдут акустические провода для автоколонок.

Итак — все это у нас уже есть — приступаем!

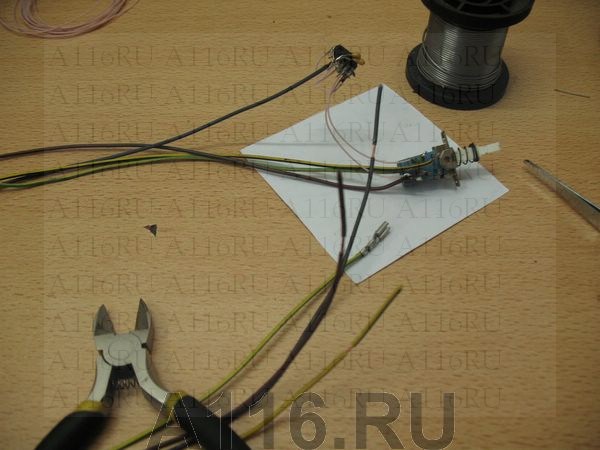

Печатные платы для подобных устройств — это лишнее. Делаем навесной монтаж.

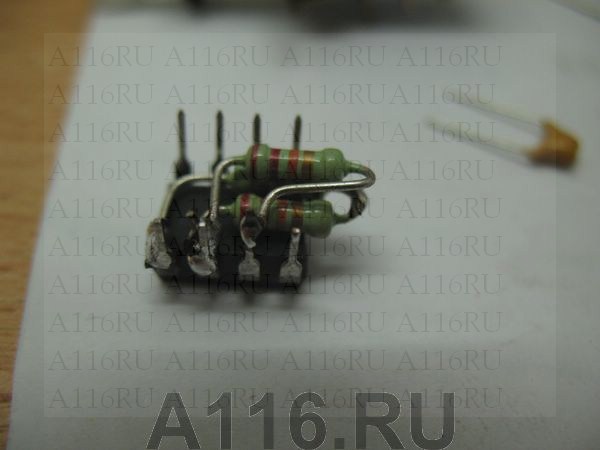

Припаиваем резисторы как на картинке. Никуда особо не торчат — это хорошо. Если резистор слишком близко к ножкам микросхемы — нужно будет разделить их кусочком изоленты — чтобы не замкнули при возможных деформациях  устройства.

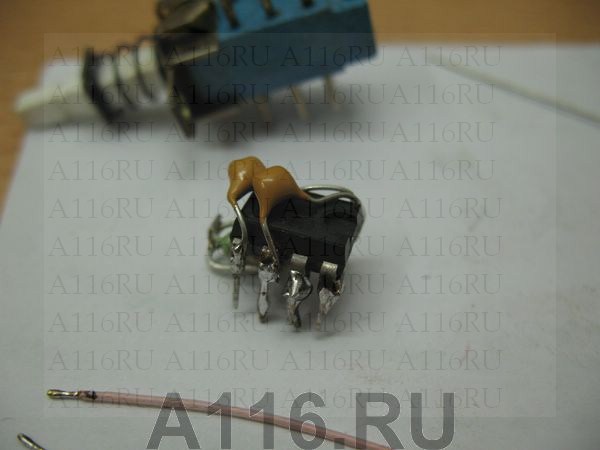

Паяем конденсаторы вот таким образом.

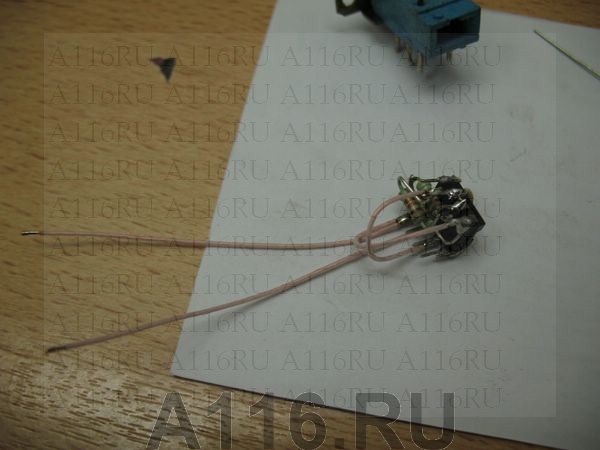

Соединяем перемычками из провода МГТФ нужные выводы микросхемы, а так же припаиваем соединительные выводы, идущие к переключателю.

Припаиваем провода к переключателю. Устройство собрано — и если все сделано правильно — оно должно работать.

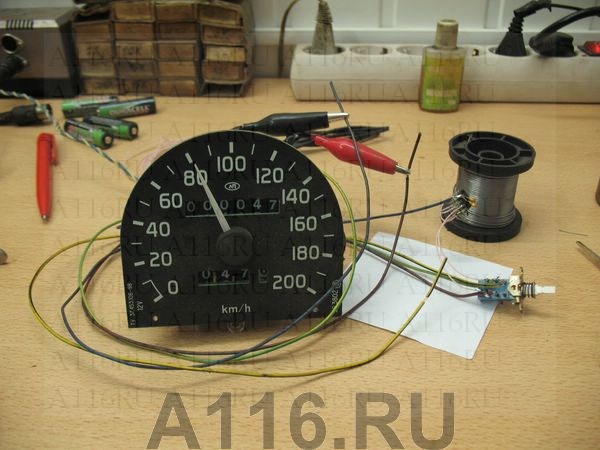

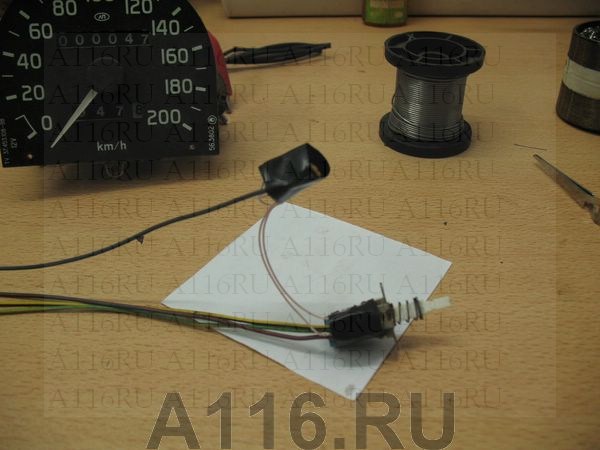

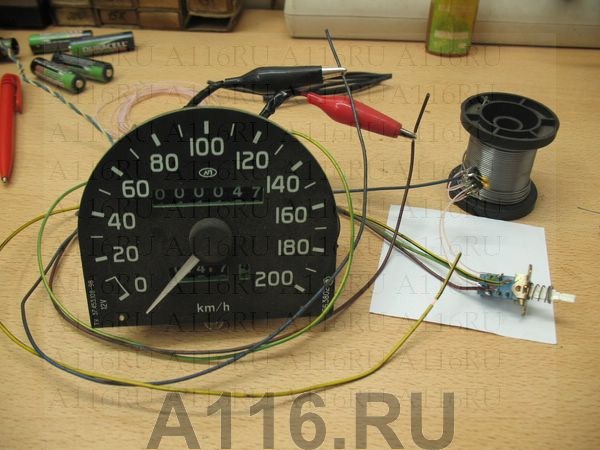

Подключаем подмотку к проверочному спидометру от панели Газель.

Нажимаем переключатель — и вот оно! Работает! Можно компоновать схему в одно целое.

Обматываем по отдельности электросхему и переключатель несколькими слоями качественной изоленты. В таком виде их будет удобней соединить между собой.

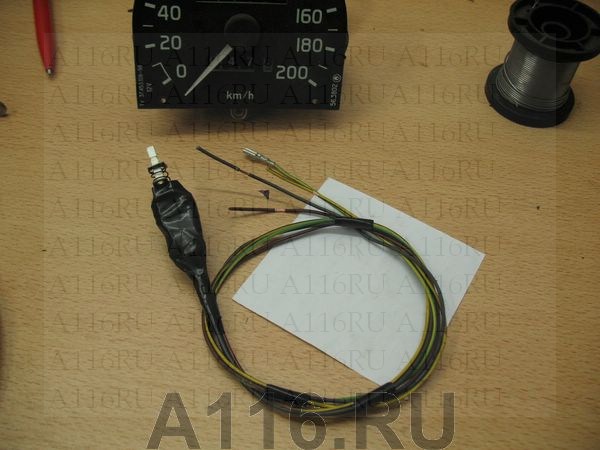

Соединяем электросхему и переключатель в единое целое кусочком изоленты.

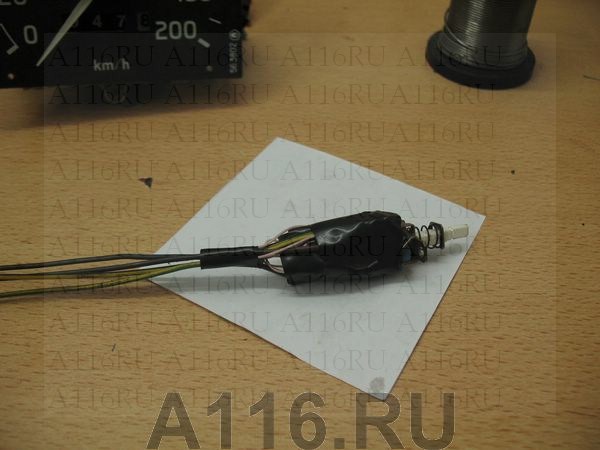

Тщательно заматываем устройство изолентой до получения куколки, защищенной от попадания влаги и замыканий. Получившуюся куколку подключаем еще раз для проверки — все хорошо! Деформации устройства, которые были в процессе компоновки и заматывания изолентой, не привели к его поломке — а могли!

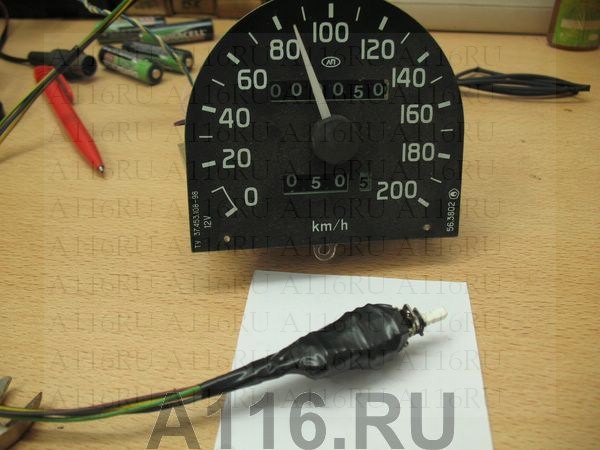

Вот так выглядит моталка пробега спидометра для Газель и ВАЗ, готовая к установке на автомобиль.

По времени установка занимает 20-30 минут.

Стоимость готового устройства без установки — 2500 рублей.

Возможна отправка в другие города Почтой России или  транспортной компанией Автотрейдинг. Отправка устройства осуществляется только после полной оплаты его стоимости.

Доставка Почтой России бесплатно. Доставка компанией Автотрейдинг 300 рублей.

При заказе готового устройства или его принципиальной схемы сообщайте марку и год выпуска автомобиля.

Оплатить можно через терминалы QIWI.

Как подключить

Схема подключения спидометра, руководство по калибровке и распиновке имеются в инструкции по эксплуатации устройства. На КамАЗе при изготовлении осуществляется настройка прибора, на нем устанавливается пломба. Необходимость в настройке возникает при замене датчика, самосвального полуприцепа, колес, мостов.

Настройка спидометра состоит в следующем:

• определяется КППС (коэффициент показывающего прибора спидометра);
• корректируется значение предельной скорости;
• корректируется текущее время.

Спидометры КамАЗа не подлежат ремонту. Их разборка приводит к нарушению работы. Замена измерителя осуществляется специалистами.

Пломбы устанавливают на заводе-изготовителе.
