Пескоструй: как сделать пескоструйный аппарат своими руками

Алгоритм изготовления пескоструя из газового баллона или огнетушителя

Наиболее простая конструкция пескоструя, которую можно сделать самому, представляет собой установку напорного типа. Для ее изготовления понадобятся (принципы выбора и назначение компонентов описаны выше):

• краны шаровые, 2 шт;
• баллон из-под фреона, газовый или огнетушитель;
• отрезок трубы для создания воронки засыпа абразива в камеру;
• тройники, 2 шт;
• шланги с внутренними диаметрами 10 и 14 мм для выпуска абразива и подачи воздуха от компрессора соответственно;
• фитинги и хомуты для крепления шлангов;
• сантехническая фум-лента для соединения элементов конструкции.

Изготовление пескоструя происходит по следующему алгоритму.

1. Подготавливается камера. Для этого из огнетушителя выпускается газ или высыпается порошок, из любых баллонов под давлением удаляется содержимое.
2. В баллоне делают отверстия. Сверху — для засыпания абразива (соответствующие диаметру выбранной трубки), снизу — для приваривания крана.
3. Кран для регулировки подачи абразива можно намертво вварить баллон. Еще один вариант — предварительно установить переходник, на который накручивается регулятор.
4. После крана, используя фум-ленту, устанавливается тройник, узел смешивания.
5. На вентиль баллона монтируется кран, за ним устанавливается тройник.

Завершается сборка основной конструкции привариванием колес или ручек для переноски. Не помешают и опорные ножки, чтобы пескоструй был не только мобильный, но и устойчивый.

Далее, проводятся соединения и формирование трактов подачи и выхода готовой рабочей смеси:

• на вентиль баллона, нижний тройник — устанавливаются штуцеры;
• шланг диаметром 14 мм подачи воздуха располагается между тройником вентиля и соответствующим узлом смешивания внизу баллона;
• к оставшемуся подводу тройника вентиля с фитингом присоединяют компрессор;
• к свободному отводу нижнего тройника закрепляют шланг подачи рабочей смеси.

На этом создание устройства можно считать оконченным.

Совет! Чтобы обеспечить герметичность, на трубку засыпания абразивного песка рекомендуется подобрать навинчиваемую крышку.

Альтернативные методы изготовления

Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

Из мойки высокого давления

Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку. Потребуется:

• самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
• армированный шланг;
• блок смешивания, подойдет тройник с подходящим диаметром посадки;
• узел регулировки подачи, дозатор с цилиндрического типа;
• трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

Водяной пескоструй из Керхера работает на эжекторной схеме. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

У водяного пескоструя данной конструкции есть некоторые особенности.

1. Интенсивность потока велика при малом расходе воды. Это позволяет применять установку для стекла, матирования или иной обработки.
2. Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

Из продувочного пистолета

Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы. Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

• готовый пневматический продувочный пистолет;
• сантехнический тройник;
• шаровый кран для регулировки подачи абразива;
• выходное сопло с прижимной гайкой.

Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

Используя краскопульт

Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

• клапан смешивания из обычного пистолета краскопульта;
• рукоять с механизмом подачи воздуха краскопульта;
• бутылка для абразивной смеси:
• тройник;
• шаровый кран-регулятор.

Схема работы готового устройства выглядит следующим образом:

Для сборки конструкции понадобится:

• проточить пистолет краскопульта для использования сопла нужных габаритов;
• присоединить к пистолету тройник смешивания;
• установить и закрепить шланги подачи и циркуляции.

Пескоструй своими руками: типы приборов и преимущества самостоятельного изготовления

Перед тем как переходить к созданию чертежей пескоструя своими руками, следует больше узнать о самом приборе и основных видах инструмента, а также взвесить все за и против относительно самостоятельного изготовления. В целом все приборы можно разделить на 3 большие группы:

1. Всасывающие. Подойдут для выполнения несложных работ по очистке поверхностей. Принцип действия чрезвычайно прост: воздух засасывает песок из емкости, после чего смесь подается на сопло. Это наиболее простой вариант для домашнего изготовления.
2. Прибор, работающий по принципу вакуума. Основное преимущество пескоструйного пистолета с рециркуляцией абразива – возможность многоразового использования вещества, вышедшего сквозь сопло. Песок в этом случае повторно засасывается в резервуар через специальную камеру.
3. Пневматический пескоструй. Устройство отличается огромной мощностью и подает абразив под большим давлением. С помощью инструмента можно легко очистить даже самые загрязненные поверхности и запущенные ржавые детали.

Пескоструйные аппараты можно разделить на всасывающие, вакуумные и пневматические

Перед тем как сделать пескоструйный аппарат, следует изучить достоинства и недостатки такой работы. Преимущества самостоятельного изготовления:

• при наличии всех комплектующих и навыков сборки инструмента создание устройства не займет много времени;
• есть возможность сэкономить на покупке серийного товара;
• если применять качественные комплектующие, прибор получается даже надежнее заводского варианта.

Среди минусов самостоятельного изготовления выделяются такие нюансы:

• собирать инструмент может только человек, обладающий соответствующими навыками;
• если приобрести некачественные детали, прибор долго не прослужит;
• неправильно подобранное и установленное сопло не только усложнит работу, но и снизит эффективность.

Применение качественных комплектующих при изготовлении пескоструйного аппарата своими руками обеспечит надежность изделия

Главным недостатком считается то, что если при сборке не учесть всех моментов, неправильно или ненадежно собрать соединения, то присутствует риск получения травмы из-за разрыва клапана или резервуара с абразивом. Если перед тем, как своими руками начать собирать прибор, посоветоваться со специалистом в этой области, создать грамотный и подробный чертеж под руководством того, кто уже выполнял подобную работу, то получится надежный помощник по дому.

Перед началом работ

Прежде, чем начать изготовление пескоструя, подумайте о своих целях. Аппараты, выполненные своими руками, будут существенно уступать серийным моделям оборудования. Однако даже с их помощью обработка может осуществляться быстро и качественно. Иными словами, если вы хотите проводить обработку в интенсивном режиме, откажитесь от экономии на серийной технике. Если же вы будете выполнять работу время от времени, наш самодельный пескоструй придется как раз кстати.

Для герметизации соединений используйте фум ленту — качественный уплотнительный фторопластовыйматериал, который отличается бензо- и маслостойкостью, не боится процессов коррозии.

Один из наиболее важных элементов системы пескоструйного аппарата – сопло. Мы рекомендуем вам приобрести его (выбирайте элемент из вольфрамового материала). Если вы будете изготавливать его самостоятельно, то длина и диаметр металлического стержня должны составлять 3 см и 1 см соответственно.

Комплектующие для самодельной пескоструйной установки

Чтобы собрать пескоструйный аппарат своими руками, как уже говорилось выше, необходимо подготовить все комплектующие такого устройства. Часть из них можно найти в своем гараже или домашней мастерской, а часть – приобрести на любом строительном рынке.

Одним из немаловажных элементов пескоструйной установки является емкость, из которой абразив будет подаваться в систему. Для изготовления такой емкости подойдет старый газовый баллон, который изготовлен из качественного металла и отлично переносит даже значительные механические нагрузки (из газового баллона, к слову, можно изготовить и ресивер для компрессора, если последний им не оснащен).

Для засыпного отверстия можно приспособить крышку от старого огнетушителя

Для того чтобы наполнять емкость для абразивного материала, необходимо приварить к металлическому баллону отрезок трубы, в верхней части которой для удобства засыпки фиксируется специальная горловина, используемая в качестве воронки.

Особое внимание при изготовлении пескоструйного аппарата своими силами следует уделить выбору компрессора. Качественные и надежные компрессорные установки, которые могут подойти для комплектации такого устройства, стоят достаточно дорого, поэтому при желании сэкономить на их приобретении можно изготовить компрессор своими руками, используя для этого недорогие комплектующие

В частности, для изготовления мини-компрессора, мощности которого будет вполне достаточно для выполнения пескоструйной обработки в домашних условиях, можно использовать готовые компрессорные головки от тормозного пневматического привода автомобилей марок ЗИЛ (130-157) и МАЗ. Такие головки необходимо оснастить ресивером (его можно изготовить из старого газового баллона), приводным электродвигателем, а также рамой, на которой будут крепиться все элементы конструкции.

Самодельный компрессор на базе тормозного компрессора от автомобиля ЗИЛ-130

Для оснащения самодельной пескоструйной установки, процесс сборки которой хорошо демонстрируют многочисленные видео в интернете, также потребуются:

• шаровые краны, которые должны отличаться высокой надежностью и долговечностью (именно поэтому лучше выбирать такие изделия у проверенных производителей);
• армированный резиновый шланг (не менее 14 мм в диаметре), способный выдерживать высокое давление и постоянное воздействие абразивного материала;
• газовый шланг, по которому будет подаваться сжатый воздух, пока еще не смешанный с абразивным материалом (диаметр такого шланга должен быть не менее 10 мм);
• штуцера, при помощи которых будет выполняться соединение шлангов с элементами системы, а также зажимы цангового типа;
• ФУМ-лента, которая нужна для того, чтобы обеспечить герметичность соединения всех элементов конструкции самодельной пескоструйной установки, работающих под высоким давлением.

Из чего еще можно собрать самодельный пескоструй?

Перечисленные способы изготовления пескоструя – это далеко не все. Пользователи могут изготовить своими руками оборудование из многих других элементов и деталей. Эта креативная тема не для слабого творческого настроя. К примеру, неплохое устройство может получиться не только из пропанового или фреонового баллона, но и обычного огнетушителя.

Разные составляющие пескоструйной техники так же возможно изготовить своими руками из разного рода подручных материалов. К примеру, качественное керамическое сопло для подобного оборудования вполне можно соорудить из отслуживших свое свечей зажигания, что очень часто лежат в гараже у многих автомобилистов. Для подобных работ требуется выкрутить центральную часть свечек, затем, со стороны гайки, их обрезают болгаркой. Самостоятельно делать это надо максимально бережно, чтобы случайно не испортить керамику.

Большинство вариантов вполне возможно соорудить самому, поскольку процесс сборки оказывается простым и понятным.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

• самодельное или керамическое сопло;
• качественный армированный шланг;
• узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
• блок регулировки подачи, который представляет собой цилиндрический дозатор;
• труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

• продувной пистолет пневматического типа;
• тройник для сантехнических работ;
• шаровый кран, при помощи которого будет регулироваться подача абразива;
• выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

• рукоятку, оснащенную механизмом подачи воздуха;
• клапан для смешивания, который берется из пистолета-краскопульта;
• емкость для абразива;
• тройник;
• шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Изготовление установки

Пошаговое изготовление пескоструя своими руками.

Для баллона вытачивается сгон. Он будет устанавливаться в нижней части баллона. Здесь используется труба на ¾ “. Подобное отверстие уже имеется в газовом баллоне. Необходимо предварительно открыть кран и слить имеющуюся внутри жидкость. Понадобится тщательно промывать емкость.

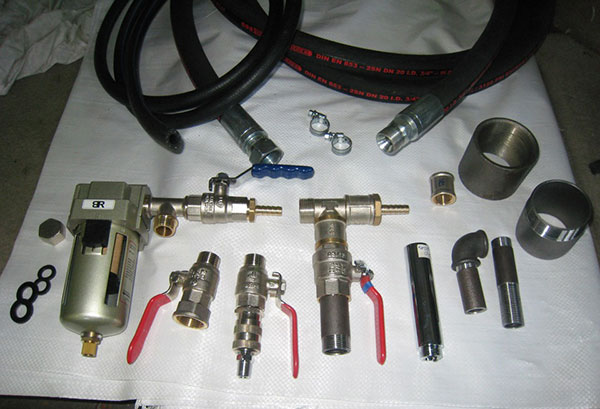

Понадобятся: шаровые краны; дополнительные сгоны; отрезки труб диаметром 40 мм; муфты прямые и угловые; влагоуловитель; шланги для присоединения к баллону; свеча от автомобиля.

Чтобы безопасно сверлить баллон, а также приваривать к нему штуцера, необходимо обезопасить себя от возможного взрыва.

Емкость наполняют водой, растворяют небольшое количество моющего вещества. Первые работы по сверлению и резке проводятся при наличии воды. Для этого вворачивают сверху сгон, на него наворачивают шаровой кран. После перекрывания последнего можно приступать к механической обработке и сварке.

Приставив сверху трубу Ø 40 мм, обводят контур будущего отверстия. Проведенные перпендикулярные линии определяют положения центра.

Берут электродрель, устанавливают сверло Ø 6 и высверливают отверстия по контуру, нарисованному ранее.

У соединительных труб обтачивают кромки. Нужно добиться их плотного прилегания.

Из металла толщиной 6 мм вырезают круглые крышки.

Из резиновой автомобильной камеры вырезаются уплотнители.

Вваривается труба Ø 40 мм. Вверху сверлится второе отверстие. К нему приваривается трубка диаметром ½ “.

Из уголка с полкой 50 мм напиливаются ножки длиной 450 мм. Для лучшего и плотного прилегания часть, срезанная под углом 30 ⁰, предварительно отбивается. Стараются придать в этом месте вид плоскости.

Баллон укладывается набок. Выравнивается положение ножек по высоте, необходимо внизу получить плоскость перпендикулярную к оси емкости.

Для сварки используется инверторный аппарат. Такие устройства обеспечивают плотный качественный шов. Создается постоянный ток.

Желательно использовать электроды с качественным покрытием УОНИ или МР-3. С такими электродами нет разбрызгивания металла, в зоне сварки поверхности деталей прогреваются равномерно.

После завершения сварки, устройство выставляется в рабочее положение. Проверяется вертикальность образующих цилиндра. При необходимости с помощью УШМ подпиливается какая-либо ножка.

• Снизу вворачивается сгон.
• К сгону вворачивают шаровой кран.
• Ниже устанавливают тройник.
• Чтобы не было утечек воздуха, предварительно обматывают наружные резьбы с помощью уплотнительной нити.

Остается присоединить шланги. Один от компрессора, а другой к наконечнику распылителя. Собрать подобный узел не представляет никакой сложности.

Чтобы в песок не поступала влага, устанавливается влагоотделитель. Здесь тоже устанавливается тройник. Часть воздуха поступает внутрь баллона, а основное количество направляется дальше в магистраль.

Чтобы исключить потери воздуха через шланги, их обжимают на специальном приспособлении.

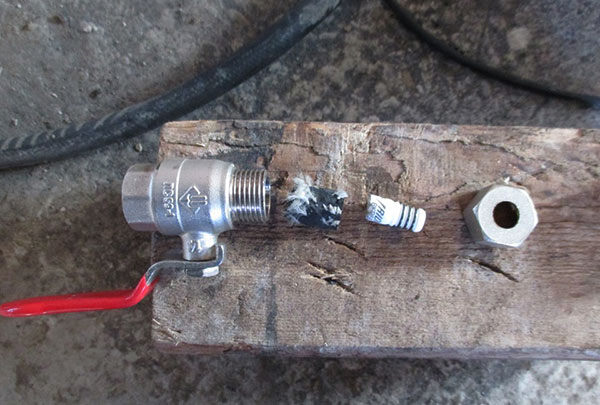

Для изготовления пистолета нужны:

1. Шаровой кран.
2. Часть резинового шланга, используется в качестве уплотнителя.
3. Керамический изолятор от свечи зажигания.
4. Уплотнительная накидная гайка с отверстием, диаметр составляет 14 мм.

Проведена проверка. С автомобиля сняты рычаги. Для дальнейшего восстановления подвески необходимо очистить их от загрязнений и ржавчины. Качество удовлетворительное. После выполнения ремонтных работ рычаги можно покрасить грунтовкой.

Второй рычаг обработан точно так же. Работоспособность установки доказана.

В гараже пескоструйная установка займет достойное место.

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

• газовый баллон из-под пропана или фреона;
• мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
• шаровые краны, регулирующие подачу воздуха и абразивного песка;
• фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
• тройник с резьбой, маркированной «ДУ 15»;
• резиновый двухметровый рукав диаметром 14 мм;
• шланг сечением 10 мм, длиной не менее 5 метров;
• 5-метровый газовый рукав, диаметр которого 10 мм;
• зажимы и фитинги для шлангов, лучше взять с запасом;
• сопло;
• пескоструйную насадку для компрессора;
• фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм

На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

Из чего можно сделать своими руками пескоструйный аппарат

Наиболее простым считается изготовление агрегатов из газовых баллонов и огнетушителей. В домашних условиях лучшей основы не придумать. Сейчас вкратце  рассмотрим алгоритм действий, которые нужно выполнить.

Пескоструй из газового баллона своими руками: пошаговая инструкция

Вариаций агрегатов, созданных  своими руками из различных подручных материалов  десятки и сотни. Пескоструй тоже можно сделать из потерявших актуальность приборов и деталей.

Иллюстрация	Описание действия
	Начнём с того, что проделаем отверстие по центру в дне газового баллона. Для этого по кругу рассверливаем тонким сверлом, после чего выламываем круг плоскогубцами.
	Для того чтобы отверстие выглядело аккуратнее, расшорошиваем его при помощи дрели со специальной насадкой, хотя это и необязательно. Видно рваных краёв всё равно не будет.
	Привариваем заглушку с винтовой пробкой – через неё будет засыпаться в ёмкость песок.
	Приготовив все сгоны, фитинги краны и шланги, можно приступать к работе. Обязательно наличие осушителя! Дело в том, что при работе компрессора образуется конденсат, который, выходя со сжатым воздухом, намочит песок, а мокрый абразив просто забьёт сопло.
	Пытаемся вывернуть вентиль газового баллона. Это редко получается без сложностей. В некоторых случаях его приходится срезать, высверливать оставшееся внутри и поправлять резьбу.
	После того как вентиль удалён, в отверстие вворачивается сгон на ½ дюйма. Не стоит обращать внимания, что резьба на баллоне конусная.
	Все резьбовые соединения проматываем паклей. Как альтернативу можно использовать ФУМ-ленту, однако, старая добрая пакля надёжнее.
	Если не планируется много работы, в качестве сопла можно использовать наконечник от дешёвого термопистолета, который продаётся в магазинах FixPrise.
	Вот так выглядит наш пескоструйный аппарат напорного типа. Конечно, внешний вид может отличаться, но суть от этого не меняется.
	Таким аппаратом можно не только обрабатывать металл, но и матировать стекло, что мы и попробовали сделать на примере простой бутылки.

Сложно ли сделать пескоструй своими руками из огнетушителя

Если разобраться подробно с нашей пошаговой инструкцией, то изготовить пескоструйный агрегат из огнетушителя труда не составит. Здесь всё делается точно также. Единственным отличием будет размер резервуара для песка.

Вот такой аккуратный пескоструйный аппарат получается из огнетушителя

Как сделать сопло пескоструйное своими руками: советы редакции HomeMyHome.ru

Оптимальным вариантом будет изготовление керамического сопла для пескоструя из отработавших свой век автомобильных свечей зажигания. Для этого нужно вывернуть центральную часть, после чего со стороны гайки обрезать свечу болгаркой. Делать это следует аккуратно, чтобы не повредить керамику. После проделанной работы керамический стакан легко снимается. Конечно, такое сопло проработает не более 2−3 часов, однако, вся прелесть здесь в том, что это не будет ничего стоить – старых свечей зажигания можно найти сколько угодно. Если же приобретать сопло, то лучше всего покупать изделие из карбида бора. Оно прослужит от 750 до 1000 часов беспрерывной работы. Чугунного сопла хватит на 6−8 часов, а изделия из карбида вольфрама − примерно на 300 часов.

Именно эта керамическая часть свечи зажигания и нужна, чтобы сделать сопло

Изготовление пескоструйного пистолета своими руками: насколько это сложно

Изготовление пистолета для пескоструйного аппарата− дело совершенно несложное. Для этого потребуется лишь пневмопистолет, при помощи которого продувают труднодоступные места и пластиковая бутылка. Предлагаем нашему уважаемому читателю просмотреть короткий видеоролик, в котором подробно объяснятся процесс изготовления пескоструйного пистолета для компрессора.

Пистолет для пескоструя, сделанный своими руками

Как сделать пескоструй своими руками: видеоуроки по изготовлению различных агрегатов

Часто закоксовываются свечи зажигания? Тогда неплохим выходом будет сконструировать и изготовить своими руками пескоструй для очистки свечей зажигания. Как он выглядит и каким образом используется, можно узнать из видео.

А из следующего видео можно понять, как устроен пескоструйный аппарат с водой. Довольно интересное решение, которое не потребует от вас больших затрат, если под рукой есть мини-мойка типа «Кеёрхер».

Ну а если решено сделать пескоструйную камеру, редакция HomeMyHome.ru представляет вашему вниманию несколько самоделок, сделанных по чертежам.

Инструкция по изготовлению пескоструя своими руками

Сначала нужно просмотреть предоставленную схему работы пескоструйного устройства.

Затем в соответствии с этой схемой следует собрать самодельную насадку. Она изготовляется из сантехнического тройника, керамического сопла, шарового крана, смесителя, пластиковой бутылки.

Сопло должно использоваться именно из керамики – для долговечности и эффективной работы.

Пример сопла можно увидеть здесь.

Также предлагается вариант, где используется свеча зажигания.

Все нужно собрать в единую конструкцию.

Присоединяем к компрессору.

Теперь с пескоструем можно работать.

С помощью пескоструя вы очистите от ржавчины любые металлические поверхности.

Надеемся, представленный материал вам очень пригодится.

Устройство

Для начала следует рассмотреть, из каких компонентов состоит пескоструй, чтобы четко понимать, как его сделать.

Вне зависимости от схемы устройства, пескоструй должен иметь общий поток абразива и воздуха выходящего типа. Если сборка осуществляется по схеме напорного типа, то песок, благодаря применению давления будет попадать в патрубок выходного типа, где будет производиться перемешивание с воздухом, подающимся при помощи компрессора. Чтобы в канале подачи абразивов формировался вакуум, применяется так называемый эффект Бернулли.

Подача песка в область смешения осуществляется исключительно под действием давления атмосферного типа.

Возможность делать пескоструй из огнетушителя либо других подручных средств различными способами объясняется тем, что можно применить массу вещей и материалов, которые, на первый взгляд, кажутся ненужными.

Самодельный вариант делается на основе типовых схем, которые могут отличаться друг от друга лишь методикой подачи песка на очищаемую деталь. Но какими бы не были схемы (чертёж) устройства, все они будут включать следующие элементы:

• компрессор, который будет осуществлять нагнетание воздушной массы;
• пистолет, с помощью которого будет осуществляться подача абразивного состава на поверхность, требующую очистки;
• шланги;
• бак для хранения абразива;
• ресивер, потребуется для формирования нужного запаса кислорода.

Чтобы увеличить время непрерывного применения оборудования, поддерживать необходимое для качественной работы давление, следует установить влагоотделитель.

Виды пескоструйных пистолетов для компрессора

Насадку на компрессор пескоструй сегодня можно купить достаточно недорого, что обусловлено низким качеством такого инструмента. Однако для периодического применения таких насадок в домашнем хозяйстве их хватает вполне. Профессионалы же предпочитают работать дорогостоящими пистолетами для пескоструя, которые имеют не только высокую производительность, но еще и отличаются надежностью.

Пескоструйное оборудование подразделяется на два вида по принципу работы:

• Напорного типа — из резервуара по шлангу к соплу пистолета подается абразивный материал, и вылетает через форсунку на обрабатываемую поверхность. Принцип работы напорной системы основывается на том, что в герметичную емкость с песком подается сжатый воздух, который толкает мелкодисперсную консистенцию через специальный канал в камеру. Подаваемая под постоянным давлением мелкодисперсная консистенция подхватывается потоком сжатого воздуха, и транспортируется к соплу, откуда вылетает на поверхность. Такие виды оборудования относятся к категории профессиональных, и используются они зачастую для обработки кораблей, мостов и т.п.
• Эжекторного типа (не путать с инжекторными)— принцип работы основан на создании разницы давлений, откуда возникает эффект всасывания мелкодисперсной консистенции. Песок с воздухом смешивается в специальной камере пистолета, и выходит наружу через сопло

Схематически принцип работы обоих устройств представлен на фото выше. Наиболее популярными являются устройства эжекторного типа, которые применяются не только специалистами в автосервисах, но и домашними мастерами.

Немаловажно отметить, что пистолеты для пескоструя отличаются по типу расположения емкости с абразивным веществом

1. С баком — емкость является составляющим элементом пистолета, что делает инструмент схожим с краскопультом. Насадки с бачком имеют один существенный недостаток — необходимость часто прерываться, чтобы заправить емкость песком. Именно поэтому такие устройства применяются исключительно для обработки небольших по размеру поверхностей. Еще такие насадки используются для гравировки на стекле и прочих конструкциях
2. Со шлангом — применяются при обработке больших поверхностей. Подача материала осуществляется из отдельной емкости, которая может иметь разные размеры, что является большим преимуществом, способствующее продолжать работы до полного израсходования песка. Подача песка из емкости к пистолету происходит при помощи специального соединительного шланга. Насадка без бачка для подключения шланга имеет сходство с обычным продувочным пистолетом

Перед тем, как выбрать пистолет для пескоструя, необходимо решить, какие по размеру поверхности планируется обрабатывать. Зачастую для домашнего использования хватает инструментов со встроенной емкостью.
