Что такое обгонная муфта

Устройство обгонной муфты

Основное назначение обгонной муфты в прекращении передачи крутящего момента ведомым валом вещущему, если первый имеет обороты выше, чем второй. Таким образом в парной работе двух механизмов появляется более плавное сцепление, что не только положительно сказывается на приводных механизмах, но и на состоянии и, соответственно, на длительности работы самого генератора, поскольку в работе отсутствуют элементы жесткого сцепления и соответственно различного рода рывки. Устройство обгонной муфты напоминает велосипед. В то время когда педали остановлены, колеса продолжают вращаться в заданном направлении. Муфта имеет два контура (две обоймы) внешний и внутренний. Внешняя обойма соединена со шкивом, внутренняя с валом генератора. Мягкость взаимного вращения и стопорные функции обеспечивается роликами (игольчатыми подшипниками) расположенными в два ряда. Первый ряд перемещается по внутренней обойме и выполняет роль стопорного механизма, второй выполняет роль игольчатого подшипника.

Принцип работы муфты

Схема роликовой обгонной муфты

Разберем принцип действия роликовой муфты свободного хода, так как данная разновидность этого механизма наиболее распространена в автомобильной промышленности.

Роликовая муфта свободного хода делится на две полумуфты: первая полумуфта жестко зафиксирована на ведущем валу, вторая полумуфта соединена с ведомым валом. При вращении ведущего вала по часовой стрелке ролики муфты из-за действия силы трения и пружин перекатываются в узкую часть зазора между двумя полумуфтами. После этого происходит заклинивание, при этом крутящий момент начинает передаваться от ведущей полумуфты к ведомой.

При вращении ведущей полумуфты против часовой стрелки ролики перекатываются в широкую часть зазора между двумя полумуфтами. Происходит разъединение ведущего и ведомого валов, при этом момент также перестает передаваться.

Исходя из принципа работы, отметим, что роликовая муфта свободного хода передает крутящий момент лишь в одном направлении. При вращении в другую сторону муфта просто прокручивается.

Инструмент для снятия ОМГ генератора

Внешне сам генераторный узел с обгонной муфтой практически ничем не отличается от обычного генератора, уловить разницу можно лишь в том случае, если внимательно посмотреть на шкив (переднюю часть):

• у стандартного источника электроэнергии вал якоря «утоплен» относительно неглубоко, шкив к нему прикручивается стандартной гайкой;
• крепежный элемент генератора с муфтой разглядеть довольно сложно, и он всегда с потайной головкой, к тому же закрывается защитным колпачком. Сняв эту защиту, можно увидеть, что под ней имеются внутренние шлицы для установки ключа.

Демонтировать ОМГ не так просто, как стандартный шкив, здесь необходим специальный ключ для снятия. Даже имея специнструмент, не всегда в составе автомобиля удается совершить съем муфты – на некоторых моделях машин расстояние между кузовом и генератором настолько мало, что ключ попросту не помещается. В этом случае приходится придумывать свой съемник, используя короткую биту и специальную головку.

Нередко раскрутить крепеж на месте не удается – гайка закручена очень туго, не помогает даже WD-40 и какие-либо другие ухищрения. При замене ОМГ все же рекомендуется сразу снимать генератор, так в результате получается быстрее и проще. Если крепление муфты никак не поддается, можно использовать пневмогайковерт, покупать его не обязательно, достаточно обратиться в шиномонтаж.

Специальный ключ представляет собой съемник из частей:

• биты, на одном конце которой имеется шлиц типа «Torx» или «шестигранник», на другом – запрессованная головка под вороток, приспособление служит для удержания шкива от проворачивания;
• насадки с наружным многогранником для установки во внутренний шлиц ОМГ, с другой стороны ее имеется шестигранник под дополнительный ключ, с помощью которого и будет откручиваться крепежный элемент.

Также есть инструмент, где переходник под вороток отсутствует, на конец биты насаживается шестигранная головка соответствующего размера.

Как определить, что муфта вышла из строя

С обгонным элементом, по мнению некоторых экспертов, ресурс вырос примерно в 5 — 6 раз. Ушла вибрация (связанная с ослабление ремня), инерционная нагрузка на другие элементы в системе, стало заметно меньше шума. Одни плюсы!

Но стоит помнить что муфта не бесконечная, она как любой другой подшипник изнашивается и как правило ее сразу «клинит».

Чем чревато если ее заклинит? ДА собственно ременная передача превращается в обычную, как было лет так 20 – 30 назад, то есть нет нивелирования инерции, проскальзывания, ИНОС ремня увеличивается в разы. А если он у вас уже итак изношен (ведь зачастую пробег больше 100 тысяч), то есть очень быстро порвет. Кстати быстро умрет и его «натяжитель».

Первые признаки это:

• Ременная передача начинает прыгать. То есть если раньше все было ровно, то сейчас ее просто «колбасит», это не с чем не перепутать.
• Зачастую с утра начинается пронзительный свист или писк.
• Появляются щелчки «натяжителя»

После того как снимете проверка такая, стопорим якорь (можно сделать отверткой через верхнюю крышку). В одну сторону она вращаться не должна (стопор отверткой), а вот в другую должна легко вращаться. Если такого не происходит, вышла из строя. Смотрим подробное видео.

Однако есть и другая, менее распространенная поломка – когда муфта «не стопорится», а всегда крутится в обе стороны, то есть она практически не связывает якорь и внешнюю обойму. В этом случае диагностика намного сложнее, только при съеме генератора. Понять что дело именно в этом узле крайне сложно, но косвенной причиной будет недозаряд аккумулятора либо мерцание значка АКБ на панели приборов.

Если не сменить обгонный элемент? У вас так и будет рвать ремень через очень короткий промежуток времени, ведь якоря современных генераторов достаточно массивные. По утрам так и будет свист, будут проявляться непонятные вибрации.

Как она устроена?

Сегодня с успехом работает два вида таких устройств, это узлы фрикционного и храпового типов. Изделия фрикционных типов подразделяются также на несколько разновидностей. Они могут быть:

• Механизмы с радиальным замыканием;
• Устройства, у которых осуществляется осевое замыкание;
• Ленточные механизмы;
• Узлы с пружинным механизмом;
• Клиновые обгонные механизмы.

Последние из перечисленных устройств, включают в себя изделия с роликовыми обгонными муфтами, которые получили наибольшее распространение в автомобильной промышленности. В основе конструкции таких приборов три важных детали, это две обоймы, наружная и внутренняя, а также два ряда роликов, которые выступают связующим звеном между обоймами. Один ряд роликов передвигается по профилированному участку внутренних обойм. Это позволяет им выполнять функцию стопорных механизмов. Для второго ряда роликов уготована роль игольчатого подшипника. Внутренняя обойма имеет жёсткую связь с валом генератора, а на наружную обойму насажен шкив генераторной установки.

Кроме этого в конструкции роликовых обгонных муфт присутствуют:

• Контактная пластина с вмонтированным в неё сальником;
• Внутри неё можно увидеть две втулки, одна из них имеет обычный вид, вторая изготовлена с плоскостями под наклоном;
• Крышку, которую изготавливают из пластика;
• Прокладка из высокопрочного эластомера;
• Профиль со шлицами.

Инструкция по эксплуатации категорически запрещает использовать это устройство, когда отсутствует крышка. Её можно установить только единожды, монтаж производится легко, проблем при этом не наблюдается.

Снятие-установка инерционного шкива на авто Skoda Octavia-2

На Октавии обгонную муфту можно заменить на месте, не снимая генераторный узел, свободное пространство впереди позволяет добраться до нужного механизма. Выполняем операцию в следующем порядке:

• выключаем зажигание, в целях безопасности отсоединяем массовую клемму аккумулятора;
• снимаем бачок абсорбера вместе со шлангом, в первую очередь следует отсоединить штуцер патрубка;
• бачок вынимаем вверх, затем следует снять генераторный ремень, для этого ослабляем гайку 17 мм на натяжном ролике;
• специальное приспособление для снятия шкива имеет достаточно длинный шток и устанавливается в шлицы с перекосом, поэтому лучше ключ модернизировать – заменить его на шестигранную биту;
• закрепив приспособление на шкиве, пытаемся открутить муфту.

Когда ОМГ закручена очень туго, приходится снимать и разбирать генератор, зажимать его в тиски, другого выхода здесь нет. Установка муфты производится в обратной последовательности, очень туго ее затягивать необязательно. Еще нужно не забыть поставить защитный колпак, если этого не сделать, вовнутрь механизма попадет влага и грязь, детали быстро заржавеют и выйдут из строя.

Как поменять — отремонтировать своими руками

Ничего сложного — нам нужно ослабить ремень, снять генератор и демонтировать муфту. Сложности могут заключаться только в том – как ее открутить, зачастую она прикручена болтом «ТОРЕКС» (биты обозначаются как «T»), а насадки достаточно редкие, однако в больших профессиональных наборах они точно есть. Просто откручиваем и ставим новую, проще — простого.

ОТРЕМОНТИРОВАТЬ старую, почти не возможно (хотя конечно есть энтузиасты), это как ремонтировать старый изношенный подшипник. Нужно менять сами ролики, стопорные элементы, ну и обоймы. Как мне кажется — ремонт будет примерно по стоимости новой муфты.

Кстати когда будете ее менять, ОБРАЩАЙТЕ внимание на пластиковую крышку, которая закрывает все внутренности. Если ее не поставить грязь, влага намного быстрее попадут внутрь и быстрее разрушат механизм

Собственно сколько стоит оригинальный обгонный механизм? Здесь как обычно большой разбег от класса модели автомобиля (беру оригинальные запчасти):

«B – C» класс – цена вопроса в 2000 – 3000 рублей

«D» класс – 3000 – 4000 рублей

Представительский класс – от 6000 до 12000. НО нужно понимать там очень объемные генераторы.

Также в бюджет желательно заложить еще и новый ремень, натяжитель и другие ролики приводов.

Конечно, можно сэкономить на запчастях и скажем взять неоригинальную. НО стоит понимать что намного дешевле он стоить не будет, если у авто среднего класс все равно придется отдать около 2000, есть конечно варианты по 700 – 1000, но это «голимый» Китай сделанный не пойми из чего и не пойми сколько он будет работать.

Принцип работы обгонной муфты в том, чтобы предотвращать передачу крутящего момента от ведомого элемента к ведущему валу именно в тот момент, когда тот начинает вращаться более интенсивно. Само изделие относится к категории механических агрегатов. Экспертами было доказано, что муфта актуальна и в тех случаях, когда нужно быстро передать крутящий момент исключительно в одну сторону. Чтобы правильно применять агрегат, нужно заранее ознакомиться с принципом действия, преимуществами и недостатками приспособления.

Как поменять — отремонтировать своими руками

Ничего сложного — нам нужно ослабить ремень, снять генератор и демонтировать муфту. Сложности могут заключаться только в том – как ее открутить, зачастую она прикручена болтом «ТОРЕКС» (биты обозначаются как «T»), а насадки достаточно редкие, однако в больших профессиональных наборах они точно есть. Просто откручиваем и ставим новую, проще — простого.

ОТРЕМОНТИРОВАТЬ старую, почти не возможно (хотя конечно есть энтузиасты), это как ремонтировать старый изношенный подшипник. Нужно менять сами ролики, стопорные элементы, ну и обоймы. Как мне кажется — ремонт будет примерно по стоимости новой муфты.

Кстати когда будете ее менять, ОБРАЩАЙТЕ внимание на пластиковую крышку, которая закрывает все внутренности. Если ее не поставить грязь, влага намного быстрее попадут внутрь и быстрее разрушат механизм

Собственно сколько стоит оригинальный обгонный механизм? Здесь как обычно большой разбег от класса модели автомобиля (беру оригинальные запчасти):

«B – C» класс – цена вопроса в 2000 – 3000 рублей

«D» класс – 3000 – 4000 рублей

Представительский класс – от 6000 до 12000. НО нужно понимать там очень объемные генераторы.

Также в бюджет желательно заложить еще и новый ремень, натяжитель и другие ролики приводов.

Конечно, можно сэкономить на запчастях и скажем взять неоригинальную. НО стоит понимать что намного дешевле он стоить не будет, если у авто среднего класс все равно придется отдать около 2000, есть конечно варианты по 700 – 1000, но это «голимый» Китай сделанный не пойми из чего и не пойми сколько он будет работать.

Преимущества и недостатки

автоматическое включение и отключение механизма (муфта не нуждается в наличии приводов управления)Обгонная муфта имеет следующие преимущества:

• с помощью механизмов свободного хода упрощаются конструкции узлов и агрегатов машины
• простота конструкции

Отметим, что обгонная муфта с храповым механизмом более надежна, чем устройство с роликами. При этом храповый механизм является ремонтопригодным, в отличие от механизма с роликами. Попытки починить роликовую обгонную муфту – это пустая трата времени, так как она является неразборным узлом. Обычно при ее поломке устанавливается новая аналогичная деталь. При монтаже новой роликовой муфты нельзя применять ударные инструменты, так как механизм может заклинить.

Обгонная муфта не лишена недостатков. Минусы роликового механизма свободного хода следующие:

• невозможность регулирования
• строгая соосность валов
• повышенная точность изготовления

Обгонная муфта с храповым механизмом имеет следующие недостатки:

• главный недостаток – удар при зацеплении собачки с зубьями. Из-за этого такой тип механизма свободного хода не может быть применен в узлах, работающих с большими скоростями, или в случаях, когда требуется большая частота включений
• храповый механизм вращается с характерным шумом. Отметим, что сейчас имеются механизмы, в которых собачка при движении по часовой стрелке не задевает храповое колесо и, соответственно, не издает шума
• из-за больших нагрузок зубья храпового колеса стираются, после чего обгонная муфта выходит из строя

Как поменять — отремонтировать своими руками

Ничего сложного — нам нужно ослабить ремень, снять генератор и демонтировать муфту. Сложности могут заключаться только в том – как ее открутить, зачастую она прикручена болтом «ТОРЕКС» (биты обозначаются как «T»), а насадки достаточно редкие, однако в больших профессиональных наборах они точно есть. Просто откручиваем и ставим новую, проще — простого.

ОТРЕМОНТИРОВАТЬ старую, почти не возможно (хотя конечно есть энтузиасты), это как ремонтировать старый изношенный подшипник. Нужно менять сами ролики, стопорные элементы, ну и обоймы. Как мне кажется — ремонт будет примерно по стоимости новой муфты.

Кстати когда будете ее менять, ОБРАЩАЙТЕ внимание на пластиковую крышку, которая закрывает все внутренности. Если ее не поставить грязь, влага намного быстрее попадут внутрь и быстрее разрушат механизм

Собственно сколько стоит оригинальный обгонный механизм? Здесь как обычно большой разбег от класса модели автомобиля (беру оригинальные запчасти):

«B – C» класс – цена вопроса в 2000 – 3000 рублей

«D» класс – 3000 – 4000 рублей

Представительский класс – от 6000 до 12000. НО нужно понимать там очень объемные генераторы.

Также в бюджет желательно заложить еще и новый ремень, натяжитель и другие ролики приводов.

Конечно, можно сэкономить на запчастях и скажем взять неоригинальную. НО стоит понимать что намного дешевле он стоить не будет, если у авто среднего класс все равно придется отдать около 2000, есть конечно варианты по 700 – 1000, но это «голимый» Китай сделанный не пойми из чего и не пойми сколько он будет работать.

Статья о неполадках в работе обгонной муфты генератора автомобиля: принцип работы детали, типичные неисправности, процесс замены. В конце статьи — видео о том, как проверить муфту.

• Что такое муфта генератора: виды и конструктивные особенности
• Обгонная муфта: принцип работы
• Типичные неисправности механизма свободного движения и методы их диагностики
• Пошаговая инструкция по замене механизма свободного движения
• Видео о том, как проверить муфту

Из-под капота часто слышатся посторонние звуки, по характеру которых можно определить вид возникшей неисправности. Одним из таких характерных шумов является потрескивание, аналогичное треску электричества. Связан такой шум с выходом из строя генератора или одной из его частей – муфты. Что это за деталь, как понять, что ресурс муфты выработан, и запчасть нуждается в замене?

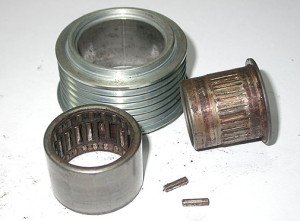

Строение обгонной муфты

Кроме двух обойм в рассматриваемом нами механизме имеются ролики (обычно их выстраивают в два ряда). Один ряд – это ролики, перемещающиеся по внутренней обойме (по профилированной ее части) и выполняющие функцию стопорного механизма. Другой ряд состоит из роликов, которые играют роль подшипников игольчатого типа.

Другие составляющие муфты:

• пластина (контактная), оснащенная сальником;
• две внутренние втулки (первая – обычная, вторая выполнена с наклонными плоскостями);
• крышка из пластика;
• прокладка, изготовленная из прочного эластомера;
• шлицевой профиль.

Без пластиковой крышки эксплуатировать шкив с муфтой запрещается. Такая крышка монтируется всего один раз. Ее установка выполняется вручную без малейших затруднений.

Как проверить обгонную муфту генератора?

Явным симптомом того, что муфта и ремень выходят из строя, является дребезг в салоне (водитель ни с чем не спутает это звук) и существенная вибрация при медленном движении транспортного средства (либо тогда, когда авто находится на тормозе или передаче).

Проверить исправность обгонного механизма можно следующим образом:

• открыть капот ТС, завести автомобиль;
• раскрутить примерно до четырех тысяч оборотов двигатель;
• отключить зажигание.

После этого необходимо прислушаться к своему «железному коню». Если вы слышите некий остаточный звук, напоминающий звук остановки турбины, значит, муфта функционирует вполне адекватно, и проблема не в ней. Если же указанного характерного «звучания» не наблюдается, вероятнее всего, обгонная муфта выработала свой ресурс.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Обгонная муфта, как и любая деталь автомобиля, имеет свой ресурс, который составляет около 100 000 километров пробега. По своему строению муфта напоминает обычный подшипник качения, соответственно и неисправности схожие. Определить неполадки можно по некоторым характерным симптомам:

• при запуске двигателя появляется свист;
• от ролика натяжителя доносятся щелчки;
• ремень начинает «прыгать», не заметить это сложно.

Неисправности могут возникнуть по разным причинам, например, при попадании грязи в механизм, из-за неправильной установки генератора и по причине естественного износа. В принципе с неисправной обгонной муфтой (если она, конечно, не заклинила) можно эксплуатировать автомобиль, однако это чревато быстрым износом ременной передачи и подшипников генератора. Чтобы избежать дополнительных финансовых затрат лучше своевременно устранить неисправность своими руками или обратившись в ближайший автосервис. Ремонт муфты не практикуется, проще купить новую деталь. Поменять можно самостоятельно, для этого необходимо демонтировать генератор и открутить болт крепления муфты битой Torx, после чего устанавливается новая деталь и фиксируется тем же болтом.

Главная →

Устройство → Электрическая система → Генератор →

Обрыв ротора

Преждевременный износ ремня, конечно, вещь неприятная. Однако это не основная причина использования обгонной муфты. Есть куда более существенная поломка зависящая от неравномерного вращательного движения. Обрыв ротора генератора вследствие резкой остановки вала — это куда более тяжкий урон не только автомобилю, но и карману автовладельца. При резкой остановке двигателя тяжелый ротор мощных генераторов под воздействием иннерции часто срывает и итогом этому становится обрыв его обмотки. Такая поломка неизбежно ведет к замене ротора, а это является одной из самых дорогостоящих операций в процессе ремонта генератора. Если генератор Вашего автомобиля оборудован обгонной муфтой — мы не рекомендуем ее замену на обычный шкив, хоть и такую операцию выполнить возможно. Замена ротора генератора обойдется гораздо дороже.

Как поменять — отремонтировать своими руками

Ничего сложного — нам нужно ослабить ремень, снять генератор и демонтировать муфту. Сложности могут заключаться только в том – как ее открутить, зачастую она прикручена болтом «ТОРЕКС» (биты обозначаются как «T»), а насадки достаточно редкие, однако в больших профессиональных наборах они точно есть. Просто откручиваем и ставим новую, проще — простого.

ОТРЕМОНТИРОВАТЬ старую, почти не возможно (хотя конечно есть энтузиасты), это как ремонтировать старый изношенный подшипник. Нужно менять сами ролики, стопорные элементы, ну и обоймы. Как мне кажется — ремонт будет примерно по стоимости новой муфты.

Кстати когда будете ее менять, ОБРАЩАЙТЕ внимание на пластиковую крышку, которая закрывает все внутренности. Если ее не поставить грязь, влага намного быстрее попадут внутрь и быстрее разрушат механизм

Принцип работы и назначение обгонной муфты

Примерно, 30 лет назад конструкция автомобилей заметно отличалась и ни о какой обгонной муфте генератора никто не знал.. Совершенство этих транспортных средств наступало постепенно и это касалось многих деталей. Если сравнивать автомобили двух эпох, можно заметить разницу между износом ремня генератора. К примеру, на старом автомобиле, с тонким ремнем генератора, последний служит очень малое время. После чего, была заметна растяжка ремня и его последующий разрыв. Это было абсолютно нормальным явлением и ему не уделялось большого значения. Тем не менее, время идет, а требования к автомобилям возрастали, необходимо было устройство, которое снизит износ ремня генератора и увеличит его срок службы.

Для начала, постараемся разобраться, почему ремень генератора изнашивается так быстро. Дело в том, что коленчатый вал имеет неравномерное вращение. Число оборотов коленвала постоянно меняется и зависит от положения акселератора.

Вместе с ним, меняется и крутящий момент, передаваемый на шкив генератора посредством ремня. В отличие от коленчатого вала, шкив генератора вращается по инерции, которая имеет свойство снижаться только через некоторое время. Так, например, при замедлении числа оборотов коленвала, уменьшенный вращающий момент на шкив передается ни сразу. Вначале, шкив вращается с прежним моментом, в то время как ремень уже затормаживается. Таким образом, между ремнем и шкивом коленвала возникает трение, которое поднимает температура ремня привода. При повышении температуры, повышаются и эластичные свойства, которые растягивают и обрывают ремень.

Чтобы избежать этого неприятного момента, конструкторы разработали механизм, который получил название – обгонная муфта генератора. Этот конструктивный элемент электрической машины состоит из двух важных составляющих:

• Внутренняя обойма. Данный элемент имеет жесткую связь с валом ротора.
• Внешняя обойма (или, как ее еще называют, наружная). Внешняя обойма идет в зацепление со шкивом генератора.

Для того, чтобы понять, как работает весь узел, необходимо иметь представление о работе стартера двигателя. На внутренних частях обеих обойм имеются ролики, которые взаимодействуют друг с другом. Когда коленчатый вал набирает обороты, ролики входят в зацепление и наружная муфта передает один и тот же крутящий момент на ротор генератора. Таким образом, разгон происходит равномерно, без каких-либо остановок.

Как только обороты двигателя снижаются (например, происходит торможение двигателем), ролики обойм разъединяются и внутренняя, вместе с валом, продолжает вращение с той же скоростью, в то время как, наружная снижает свое число оборотов. Это явление обеспечивает раздельное перемещение ремня и вращение шкива генератора, в связи с этим, снижается нагрузка, создаваемая на ремень, а значит, снижается его износ.

Замена обгонной муфты

Замену можно осуществить самостоятельно, но только если
есть специальный ключ, которым ее можно отвернуть от генераторного шкива. Следует
приготовиться к тому, что понадобится заменить и компрессор кондиционера, но
такое решение может принять только специалист.

Менять муфту нужно при обнаружении любых признаков ее
износа – а также вместе с якорем генератора и «расходниками».

Какие инструменты пригодятся?

Нужны специальные инструменты. Элемент крепления
муфты разглядеть сложно, так как он имеет потайную головку и защищен колпачком.
Только после демонтажа защиты можно обнаружить внутренние шлицы, в которые вставляется
ключ.

Но снять ОМГ не
всегда получается даже при наличии специального инструмента. В некоторых
автомобилях между генератором и кузовом настолько мало места, что ключ не
помещается. В этом случае рекомендуется прежде снять генератор. Иногда
отвернуть крепеж сложно из-за слишком туго закрученной гайки. Если открутить не
получается никак, используйте пневмогайковерт.

Составляющие специального ключа, с помощью которого
можно снять ОМГ:

• Двухсторонняя бита. На одном ее конце находится шестигранник, на
  втором — головка с переходником под вороток. Это устройство предназначено,
  чтобы удерживать шкив от прокручивания.
• Насадка с многогранником с внешней стороны. Другая сторона насадки
  оснащена шестигранником для откручивания крепежа.

Кроме этого, для снятия ОМГ могут понадобиться такие
инструменты:

• вороток Torx 8;
• ключ на 17;
• головка АТА-0415;
• ключ на 14.

Как снять?

На некоторых автомобилях снятие муфты можно провести
на месте, генераторный узел при этом не демонтируется. Но это возможно только
при наличии свободного пространства, позволяющего добраться до механизма. Процедура
должна выполняться в следующем порядке:

• Отсоединяется минусовая клемма от аккумуляторной батареи.
• Снимается штуцер патрубка.
• Демонтируется бочок абсорбера, снимается шланг.
• После снятия бочка демонтируется ремень генератора. Придется
  ослабить гайку, крепящую натяжной ролик.
• Для снятия лучше использовать шестигранную биту. С его помощью открутите
  муфту.

Но как открутить
ОМГ, если он никак не поддается? Для этого придется демонтировать и разобрать
генератор, предварительно зажав его в тисках.

Как поставить новую?

Установка производится от обратного. Не нужно закручивать
слишком туго. Обязательно должны быть установлены защитный колпачок и крышка.
Если этим пренебречь, то внутрь механизма со временем попадет грязь, что
неминуемо приведет к выходу из строя деталей узла.

Можно ли отремонтировать?

Как правило, обгонные муфты не ремонтируют, их просто
меняют на новые. И все же ремонт ОМГ возможен, но сделать это под силу только
профессионалам.
Муфта начинает буксовать даже при незначительном
износе внутренней поверхности, которая шлифуется во время ремонта. Вкладыши
также шлифуют или меняют на новые — все зависит от степени износа. На небольших
муфтах, не имеющих вкладышей, меняют ролик. Вкладыши шлифуются на станке с
использованием специального приспособления. Шлифовка производится в сборе со
звездочками.

Во время сборки важно добиться четкого заклинивания
роликов. При монтаже нужно достичь соосности деталей

Движение муфты после
сборки должно быть плавным.

Замена инерционного шкива на автомобиле Nissan Primera P12

Чтобы произвести замену обгонной муфты на авто Ниссан Примера с бензиновым мотором QR 20 (2.0 L), в любом случае придется демонтировать генератор, подобраться к шкиву на месте не получается – узел находится внизу в труднодоступном месте, закрыт другими деталями.

Для снятия шкива можно воспользоваться готовым приспособлением или изготовить его самостоятельно, сварив из прутков, потребуется шестигранник на 17 мм. Самодельный ключ будет предпочтительнее, так как он прочнее – муфта закручена очень туго, спецключ может не выдержать и сломаться. Далеко не всегда получается стронуть ОМГ с места, хотя так положено производить демонтаж инструкции.

Чтобы зафиксировать якорь, генератор придется разобрать, для этого:

• снимаем заднюю крышку, она крепится с помощью четырех длинных болтов и гайки на 12 (вместе с крышкой вынимается обмотка статора);
• зажимаем роторный вал в тисках, его следует зафиксировать, используя проставки, чтобы не повредить деталь;
• берем изготовленный самодельный ключ, откручиваем саму муфту.

Устанавливаем новый инерционный шкив, туго затягивать не обязательно – во время работы он вращается по часовой стрелке, и сам открутиться не сможет. Сверху муфты нужно не забыть установить защитный колпак, если этого не сделать, сюда попадет грязь, и ОМГ выйдет из строя преждевременно.
