Модуль зажигания: проверка и признаки неисправности

Статьи о товаре

Электронная система зажигания

В электронной системе зажигания, которая является одной из важнейших составляющих современного автомобиля, ток высокого напряжения создается и распределяется благодаря электронным устройствам. Электронная система имеет множество явных преимуществ, а также позволяет легче запускать двигатель в зимнее время.
сегодняшний день на рынке представлены такие системы зажигания, как Bosch, Simos, Motronic, Magneti-Marelli, каждая из которых конструктивно отличается от остальных. В общем же можно сказать, что электронные системы зажигания подразделяются на системы прямого зажигания и системы с распределителем. Последние работают от механического распределителя, который осуществляет подачу тока высокого напряжения на определенную свечу. Если речь идет о системах прямого зажигания, то подача тока в них происходит прямо с катушки зажигания.

Устройство электронной системы зажигания

Любая электронная система зажигания имеет в своем составе такие компоненты, как источник питания, входные датчики и выключатель зажигания, электронный блок управления, воспламенитель, катушку и свечи зажигания. На некоторых системах также имеются провода высокого напряжения.

Входные датчики отвечают за фиксацию текущих параметров работы двигателя, преобразуя их в электрические сигналы. Номенклатура датчиков

Катушка зажигания: фабрика молний

За создание высокого напряжения в системе отвечает катушка зажигания, важнейшая составляющая системы зажигания

Важно соблюдать несложные правила ухода за катушками зажигания, которые могут быть общими, индивидуальными и сдвоенными, во избежание возникновения неисправностей, а также периодически проверять состояние крепления проводов.
тей, а также периодически проверять состояние крепления проводов.

Одним из наиболее важных конструктивных элементов системы зажигания является катушка зажигания, отвечающая за создание высокого напряжения. Катушка, представляющая собой трансформатор с обмотками, используется в любых системах зажигания — бесконтактной, контактной, электронной.

Типы катушек зажигания

Существует три типа катушек:

Общая

катушка зажигания Сдвоенная

катушка зажигания Индивидуальная

катушка зажигания

Общая катушка является универсальным вариантом, так как может устанавливаться в контактную и бесконтактную системы, а также в электронные системы зажигания с распределителем.

Схема катушки зажигания

Катушка имеет две обмотки — первичную и вторичную. Первичная обмотка состоит из 100-150 витков медной проволоки, которая хорошо изолируется с целью предотвращения

Системы зажигания: от простой к лучшей!

Система зажигания является неотъемлемым атрибутом любого бензинового или газового двигателя. При всем многообразии технических нюансов в данном вопросе, все системы зажигания с динамическим распределением подаваемого напряжения можно разделить на контактные и бесконтактные. Нижеследующая статья посвящена их основным особенностям, а также причинам возникновения систем со статическим распределением напряжения (электронное зажигание).
известный у автомобилистов под названием «трамблер», является неотъемлемой частью как контактной, так и бесконтактной систем зажигания, пусть во втором случае его конструкция и несколько отличается. Крайне важными компонентами прерывателя-распределителя являются вакуумный и центробежный регуляторы угла опережения зажигания — именно они определяют момент воспламенения топлива (а загораться оно должно раньше достижения поршнем ВМТ), а значит, данные устройства оказывают самое непосредственное влияние на работу двигателя. Рассмотрим их работу на примере контактной системы зажигания.

Центробежный регулятор опережения зажигания

Данное устройство отвечает за корреляцию момента возникновения искры со скоростью вращения коленвала. Центробежный регулятор состоит из двух плоских металлических грузиков, закрепленных на валике прерывателя-распределителя, который в свою очередь непосредственно контактирует с коленчатым валом двигателя. По мере увеличения числа обо

Все статьи

Как произвести диагностику катушки зажигания на ВАЗ-2114

Как уже говорилось, при появлении первых признаков неисправностей в модуле зажигания ВАЗ-2114, владельцу транспортного средства следует провести его диагностирование. Самостоятельно в домашних условиях можно подобную процедуру произвести по следующему алгоритму:

1. Проверить свечи.
2. Проверить датчик положения коленчатого вала.
3. Проверить катушку зажигания.

В домашних условиях все этапы проверок можно выполнить самостоятельно. Первый этап – это проверка свечей. Она проводиться в следующей последовательности:

1. Извлекаем свечи из их гнезд – снимаем наконечники высоковольтных проводов (для этого подойдет специальный свечной ключ).
2. Осматриваем свечи.
3. Очищаем их от возможного нагара.
4. Выставляем правильное расстояние между электродами.
5. Проверяем свечи в работе с помощью подручных средств (например, из приспособления, изготовленного из пьезозажигалки) либо на автомобильном двигателе с рабочей системой зажигания.

Если свечи находятся в исправном состоянии, можно переходить к следующему этапу проверки на неисправности модуля зажигания.

Второй этап – это проверка датчика коленчатого вала. Такая проверка осуществляется с помощью мультиметра, благодаря которому проверяются две характеристики – напряжение и сопротивление. Для этого поступают следующим образом:

1. Демонтируют датчик коленчатого вала.
2. Измеряют сопротивление:
   • на приборе устанавливается специальный режим омметра;
   • клеммы прибора подсоединяются к концам обмотки, что выводится на поверхность;
   • при оптимальной работе датчика цифровые показатели будут в пределах от 500 Ом до 700 Ом.
3. Измеряют напряжение:
   • переводят прибор в режим для измерения переменного напряжения;
   • клеммы подключаются к концам обмотки;
   • по корпусу датчика коленвала следует провести любым подручным предметом, изготовленным из металла;
   • при оптимальной работе датчика прибор покажет увеличенные показатели напряжения, потому что рядом будет металлический предмет.

В противных случаях неисправный датчик придется заменить на новый, потому что он оказывает влияние и на работу модуля зажигания ВАЗ-2114. Если и после этого будут отмечаться признаки неисправности катушки, то следует перейти к третьему этапу проверки.

Третий этап – это проверка самой катушки зажигания. Эту деталь проверяют следующим образом:

• проще всего заменить катушку на новую;
• в момент работы автомобильного двигателя можно пошевелить катушку и постучать по ней (при видимых изменениях в функционировании впору судить о неисправном контакте в самой катушке);
• провести измерения мультиметром на показания сопротивления, такие показатели снимаются с парных катушек – они должны быть идентичными, приблизительно равны 5,4 кОм.

Что делать, если мультиметра нет, а необходимо произвести проверку замыкания электрической цепи? Специалисты рекомендуют воспользоваться двенадцативольтной лампочкой. Для этого следует один из проводов, идущих от нее, подключить к выводу, а второй провод замкнуть на корпусе мотора. Если при запуске стартера контрольная лампочка будет мерцать, то все находится в рабочем состоянии.

Если владельцу автомобиля самому проблематично выполнить подобную диагностику, то он всегда сможет обратиться к квалифицированным специалистам на СТО.

Soljery › Блог › Как свечи могут повлиять на работу двигателя…

Всем доброго времени суток, сегодня я с полезной информацией, которая позаимствована с ресурса ВК:

Чтобы инфа была всегда под рукой, ну или для пользы читателя данного блога, дублирую все это дело в свой блог^^

Очень часто проблемы с двигателем автомобиля возникают из-за того, что в свечах зажигания между электродами неправильно выставлен зазор. Такая ситуация нередко провоцируется и тем, что производители этих деталей в большинстве случаев заявляют, что нет необходимости регулировать в свечах зажигания зазор. Но это утверждение совершено неправильное и необоснованное, потому каждому автовладельцу не лишним будет знать, как можно проверить и отрегулировать зазор в свечах зажигания.

Понятно, что если, например, нет искры на катушке зажигания, то зазор в свечах тут совершенно ни при чем

Но все равно эта величина оказывает важное влияние на работу двигателя. Для того чтобы лучше это понять, следует рассмотреть процессы, которые происходят в камере сгорания, когда от искры воспламеняется воздушно-топливная смесь

В этот момент происходит сжатие наполнения цилиндра при помощи поршня. Углеводородно-воздушная смесь при этом до предела уплотняется и чтобы искра прошла успешно через такую плотную субстанцию, нужна разница потенциалов.

Почему важна регулировка зазора в свечах зажигания?

В стандартных бензиновых двигателях система зажигания устроена так, что она может нормально работать, только если все элементы механизма исправны. В частности, вам не помешает знать, как проверить катушку, как провести диагностику генератора, ведь каждый из этих узлов оказывает влияние на работоспособность двигателя.

И даже небольшое нарушение во всем этом сложном механизме, к примеру, нагар на свечах, может стать причиной не только ухудшения работы двигателя, но и его поломки. Что касается зазора в свечах зажигания, то например, если произошло его естественное увеличение, искре может попросту не хватить мощности, чтобы пробить плотную смесь воздуха и углеводорода. Естественно, придется тратить больше энергии на пробитие и как следствие, запал искры уменьшается, что в свою очередь в большинстве случаев снижает мощность двигателя.

При изучении процесса работы автомобильных свечей зажигания, нередко приходится столкнуться еще с некоторыми не до конца исследованными факторами. Именно поэтому если возникает вопрос «какие свечи следует поставить на свой автомобиль», ответ должен быть однозначный – оригинальные, которые рекомендует завод-производитель

Немаловажной является и периодическая проверка свечей, которая подразумевает определение величины зазора и ее корректировку в случае необходимости. Как правило, каждым производителем двигателя даются рекомендации по требуемому зазору и их лучше соблюдать, только так можно гарантировать качественную работу и полную исправность двигателя

Водители со стажем, которые уже имеют четкое представление об устройстве свечей зажигания, меняя зазор в свечах, могут влиять на мощность и работу двигателя. Но следует помнить, что неправильно выставленный зазор может и негативно отразиться на мощности двигателя и на расходе топлива, а также посредственно будет причиной увеличенной нагрузки на коленвал и поршневую систему.

Также следует заметить, что в старых моделях двигателей свечной зазор не так важен, как в современных. В работе двигателей последних модификаций используются максимально сжатые смеси, а потому и требования к точности зазоров очень высоки. Например, если нарушить величину зазора свечи на четырехтактном двухлитровом четырехцилиндровом восьмиклапанном двигателе всего на 1/5 миллиметра, это увеличит расход топлива на 4% и приведет к потере двигателем мощности примерно на столько же.

Проверить и отрегулировать зазор в свечах зажигания можно как в сервисном центре, так и самостоятельно. Для правильного выставления зазора лучше всего следовать рекомендациям производителя или советам опытных автомобилистов. Не забывайте, что хотя бы через каждый 15 тыс. километров эту процедуру нужно повторять. Только так ваш автомобиль всегда будет в порядке и порадует максимумом скорости и мощи.

Это интересно: Обязан ли водитель садиться в машину ДПС?

Надеюсь инфа будет полезной) Всем Peace

Нет искры ВАЗ (инжектор, 8 клапанов)

На днях, ни с того, ни с чего автомобиль (Калина 1.6, 8 клапанов) начал жутко троить. Диагностика показала пропуски зажигания в 1 и 4 цилиндрах. После небольшой проверки (как правильно проверять смотри здесь) пришёл к выводу, что нет искры. Причем только в 1-4 цилиндрах.

Далее, что бы выяснить причину пропажи искры, пойду по порядку.

Первое, что нужно проверить — свечи зажигания. На вид свеча была нормальной, поэтому особой надежды, что замена исправит ситуацию у меня не было. Так и случилась — новая свеча все так же отказывалась давать искру.

Второе — проверка высоковольтных проводов. Проверяются они обычным мультиметром в режиме измерения сопротивления. Сопротивление должно быть в пределах 15 кОм. Провода тоже оказались исправными.

Третье, и наверное самое главное — катушка зажигания. Она как никто другой отвечает за искру. Ее работопригодность так же проверяется мультиметром в режиме прозвонки и измерения сопротивления. Для начала нужно проверить сопротивление между 1-4 и 2-3 выводами. Оно должно быть около 4 кОм. Если тестер показывает бесконечность — то катушка оборвана и целиком подлежит замене. Далее проверяется сопротивление между контактами 1a и 1b. Здесь не должно быть обрыва. И последнее — проверка центрального контакта на пробой на корпус. Тестер должен показать бесконечность.

Моя катушка испытание прошла на отлично. Вроде бы все основные детали исправны, так почему же нет искры? Покопавшись немного в интернете понял, что нужно еще проверить цепь от ЭБУ к самой катушке.

На катушку зажигания одевается 3х контактная фишка, следовательно нужно проверить эти 3 провода. Центральный контакт — это +12В, которые постоянно подаются при включенном зажигании. Крайние контакты — 1a и 1b — подают управляющий сигнал (отрицательный) в тот момент, когда необходима искра. Каким образом это все можно проверить? Очень просто — при помощи обычной лампочки.

Нужна лампа мощностью 1-2 Вт или светодиод с добавочным сопротивлением 500-700 Ом.

Подключаем лампу к центральному выводу и контакту 1а и просим напарника немного прокрутить двигатель (предварительно вытащите предохранитель бензонасоса и стравите давление в рампе). При прокрутке стартером лампа должна мигать. Такую же процедуру нужно проделать и с контактом 1b — лампа так же должна мигать.

У меня, при включении зажигания, лампа начала гореть, просто постоянно гореть (контакт 1b и центральный). Это означает, что управляющий провод где-то коротит на массу или же пробит транзистор (VT1) в ЭБУ. Что бы это выяснить нужно найти ЭБУ, отключить от него жгут проводов, найти нужные нам провода (1b) и прозвонить их на целостность.

Найдя схему контактов я узнал, что контакт 1b подходит к 5 выводу ЭБУ, 1a — ко 2му, 3 — масса цепи зажигания. Прозвонил их на целостность — все целые. Прозвонил на массу — тоже все отлично. Следовательно нужно проверить транзистор в самом контроллере.

В моем автомобиле установлен контроллер Январь 7,2. Внутри имеются 2 транзистора, пропускающие управляющие сигналы на вывода 1а и 1b катушки зажигания. Так вот один из этих транзисторов был пробит, т.е. постоянно находился в открытом положении.

Как проверить транзистор на исправность? У него есть 3 вывода — 2 из которых припаяны. Нужно прозвонить каждый крайний вывод с центральным. В обеих случаях тестер не должен пищать. Контакты не должны быть замкнутыми.

Теперь осталось дело за малым — выпаять пробитый транзистор (его маркировка — gb10nb37lz), на его место впаять новый и радоваться появившейся искре.

Модуль зажигания ВАЗ-2114 и его особенности

Модуль зажигания легкового автомобиля специально разработан для усовершенствования запуска автомобильного двигателя. Так как в качестве основных составляющих модуля работают две высоковольтные катушки, то и называют его часто «катушкой зажигания».

Рассмотрим устройство данной детали:

• катушки для вырабатывания высокого напряжения;
• двухканальный электронный коммутатор;
• прочный пластиковый корпус;
• низковольтный разъем подачи управляющих импульсов;
• выводы для подключения высоковольтных проводов к свечам зажигания.

Основными действующими элементами модуля зажигания являются высоковольтные катушки, которые раздают зажигающую искру на свечи. Это возможно благодаря следующей ее конструкции:

1. Проводов для передачи высокого напряжения.
2. Клемм с низким напряжением.
3. Обмотки на сердечнике – вторичной (для розжига рабочей смеси) и начальной.
4. Сердечника из электротехнической стали.

Механизм функционирования катушки зажигания заключается в следующем:

• электронный блок управления двигателем собирает все сигналы от расположенных на нем датчиков;
• ЭБУ формирует управляющий сигнал;
• сигнал поступает непосредственно на катушку зажигания;
• та, в свою очередь, образует высоковольтное напряжение;
• напряжение из катушки поступает на свечу цилиндра двигателя;
• топливновоздушная смесь воспламеняется;
• производится запуск двигателя.

Найти данную деталь сможет даже неопытный автолюбитель: достаточно проследить путь одного из высоковольтных проводов – от свечи до пластикового корпуса.

В этом корпусе и размещается модуль зажигания.

Модуль зажигания ВАЗ 2115, описание и неисправности

Задача модуля – формирование импульсов с высоким напряжением на искровых свечах двигателя. На одну свечу в результате сжатия воздушно-топливной смеси подается рабочая искра, а на вторую — холостая /такт выпуска/.

«Рабочая» свеча подсоединена к первому и четвертому цилиндрам двигателя, а «холостая» — ко второму и третьему. Благодаря такому соединению полученная искра синхронно проскакивает в цилиндрах автомобиля.

Из чего состоит модуль или так сказать состав аппарата – два электронных блока управления, два высоковольтных трансформатора, четыре выхода для высоковольтных проводов и небольшой корпус из пластика. Вес прибора не более 1,32 кг, габариты 110×117х70 мм.

Соединение модуля со свечами оформлено посредством высоковольтных проводов, которые обеспечивают подачу искры на свечи.

Управление осуществляется с помощью контроллера, обрабатывающего все данные по работе автомобиля, считывая информацию с датчиков, и устанавливающего последовательность, по которой в модуле срабатывают катушки зажигания .

Чтобы была высокая точность управлением зажиганием, контроллер использует информацию о скорости вращения коленчатого вала; о нагрузке на движка /расход воздуха/; о температуре жидкости, которая используется для охлаждения мотора вашего железного коня; о положении коленчатого вала и наличии детонации.

Модуль зажигания сохраняет свою работоспособность при температуре воздуха от -40 градусов по Цельсию до + 130.

При неисправности приспособление не поддается разборке и ремонту. Такой модуль подлежит замене, которую несложно сделать собственными силами, не привлекая специалистов.

Возможные неисправности модуля зажигания:

• Уменьшение мощности;
• Нестабильная работа двигателя при ускорении;
• Не работают парные /1-4 и 2-3/ цилиндры;
• Прерывистый холостой ход.

При обнаружении таких неисправностей, надо предварительно проверить надежность подсоединения высоковольтных проводов и исправность свечей зажигания.

При включенном двигателе проверку надо проводить, соблюдая технику безопасности: работать или в резиновых перчатках, или рукоятки пассатижей должны быть изолированы.

Если все работает нормально, то следует заменить модуль зажигания. Он находится под капотом машины и его местоположение легко найти по утолщенным высоковольтным проводам.

Понадобятся инструменты: торцовый ключ на «10» /головка/, гаечные ключи на «13» и «17», шестигранник.

Порядок изъятия неисправного модуля зажигания:

1. Отключить отрицательную клемму от аккумуляторной батареи;
2. Вытащить колодку проводов с модуля зажигания;
3. Отсоединить высоковольтные провода;
4. Открутить крепления к двигателю;
5. Вытащить модуль зажигания, отвернув его от держателя шестигранником.

Для того чтобы поставить новый модуль зажигания, надо сначала вставить провода высокого напряжения, руководствуясь подсказками на корпусе модуля.

На клеммах самих проводов также есть обозначения номеров цилиндров двигателя. Затем следует провести описанные действия строго в обратном порядке. Запустив двигатель, необходимо проверить правильность установки модуля зажигания.

Владельцы автомобилей ВАЗ 2109 – 2115, которые не могут самостоятельно следить за техническим состоянием своих машин, конечно же могут обслуживаться в СТО, где им предложат диагностику и качественный ремонт двигателя автомобиля. Здесь как говорится каждому свое.

О ВОЗМОЖНОСТЯХ РЕМОНТА МОДУЛЯ

Большинство поломок этого прибора приводят к его замене, но иногда имеется возможность провести ремонт катушки зажигания для его возврата в строй. Особенно это относится к тем случаям, когда шевеление или простукивание изменяют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть его в строй.

Нужно снять металлическую заднюю крышку, под которой залиты электрические детали модуля. Нужно попытаться аккуратно избавиться от силикона и вашему взору откроются его «внутренности». Отыщите оборванные или «плохие» контакты и пропаяйте их.

После этого закрывают заднюю крышку и проверяют его работоспособность. При положительном результате ремонта его снова нужно открыть и заполнить внутренность силиконом.

Если результат отрицательный, то блок нужно заменить. Правда, владельцы, обладающие большим радиолюбительским опытом, продолжают «копать» дальше. Можно попробовать заменить электронные коммутаторы. В основном эти два элемента становятся виновниками отказов системы пуска мотора.

Модуль зажигания ВАЗ 2115 — проверка, неисправности и замена

Для начала, хотелось бы отметить, что модуль зажигания на ВАЗ 2115 – это принципиальное новое устройство, которое более надежно, нежели то, что устанавливалось на более ранние модели автомобилей ВАЗ. Суть работы данного устройства сводится к тому, что оно производит электрический ток высокого напряжения, который в дальнейшем передается на свечи системы зажигания транспортного средства.

Принцип работы модуля зажигания

Как уже говорилось ранее, главная задача модуля зажигания состоит в том, что он формирует высокий уровень напряжения, которое в последующем передается на свечи зажигания. Сгенерированный ток, проходит процедуру сжатия, в результате чего на одну из свечей системы зажигания подается рабочая искра, а на вторую «холостая». Если быть более корректным в высказываниях, то рабочая искра подается на первую и четвертую свечи системы зажигания транспортного средства, а «холостая» на вторую и третью. Благодаря такой системе подачи электрического тока высокого напряжения, искра появляется во время нужного такта и на нужном цилиндре, что и обеспечивает стабильность работы системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание к модулю зажигания ВАЗ 2115 подводится непосредственно от бортовой электрической сети транспортного средства. Напряжение, которое подается на модуль зажигания, имеет величину в двенадцать вольт. При этом, вы должны знать, что минусовый провод модуля зажигания крепится непосредственно на корпус транспортного средства. Конструкция модуля зажигания ВАЗ 2115

Модуль зажигания автомобиля состоит из корпуса, который выполнен из пластмассы, пары блоков электронного управления, пары трансформаторов высоковольтного тока, а также четырех выходов для проводов типа ВВ. Габариты модуля зажигания ВАЗ 2115: сто десять на сто семнадцать на семьдесят. Вес модуля зажигания составляет один килограмм триста двадцать грамм.

Принцип работы модуля зажигания

Подача электрического тока осуществляется при помощи проводов типа ВВ, управление подачей электрического тока производится при помощи специального контроллера, который принимает решения на основе информации, которые поступают к нему от разнообразных датчиков транспортного средства. Еще, в задачи контроллера входит установка последовательности, с которой происходит работа катушки зажигания.

Модуль зажигания может осуществлять свою бесперебойную работу при температурах от минус сорока градусов до плюс ста тридцати градусов Цельсия.

По каким признакам можно выявить неисправность модуля зажигания?

Есть несколько типичных признаков, которые прямо указывают на проблемы с модулем зажигания:

1. Холостой ход двигателя плавает.2. Периодически беспричинно пропадает тяга мотора.3. Автомобиль очень медленно набирает обороты мотора при разгоне.4. Цилиндры перестают работать попарно.

Отметим, что те же самые признаки, указывают на неисправность проводов типа ВВ и свечей системы зажигания транспортного средства, так что в начале, вам стоит проверить их, а если с ними все в порядке, то произвести замену модуля зажигания.

Инструменты, которые понадобятся:

Чтобы произвести замену модуля зажигания на автомобиле ВАЗ 2115, вам потребуется совсем не много инструментов:

1. Рожковые ключи на семнадцать и тринадцать.2. Торцевой ключ на десять.3. Шестигранник.

Замена модуля зажигания на ВАЗ 2115 своими руками

Чтобы самостоятельно произвести замену модуля зажигания на ВАЗ 2115, вам следует строго придерживаться определенной последовательности действий, с которой вы можете ознакомиться ниже:

1. Для начала, вы должны найти в подкапотном пространстве сам модуль зажигания. Сделать это можно последив за высоковольтными проводами, которые идут от свечей системы зажигания.

2. Далее вы должны отключить минусовый провод от аккумуляторной батареи.

3. Теперь, вам нужно демонтировать с модуля зажигания колодку, к которой подключены провода.

4. Далее вам следует произвести отключение высоковольтных проводов.

5. Теперь, вы можете выкрутить крепежные болты, которые закрепляют модуль зажигания на двигателе и демонтировать его.

6. Затем вам остается только смонтировать новый модуль зажигания и собрать всю конструкцию в обратном порядке.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Полезное: Схема подключения вентилятора охлаждения ВАЗ

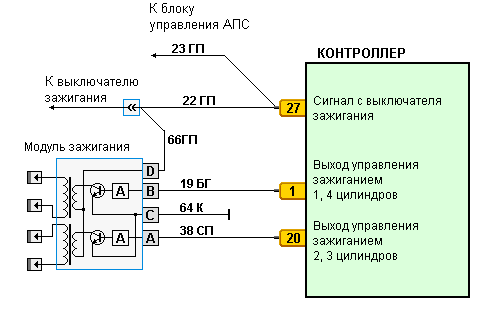

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов, вы убедились, что все они плотно одеты на свечи, проверим правильность подключения самих проводов. Конечно, если до вас, в двигатель никто не лазил, то смысла проверки нет. Если тяга была и пропала причина может быть как в катушке так и самих проводах — их может пробивать. Но в любом случае проверим правильность подключения. На модуле зажигания указана нумерация цилиндров к которым подходят провода.

• 1 цилиндр — центральный нижний выход
• 2 цилиндр — левый выход
• 3 цилиндр — верхний выход
• 4 цилиндр — правый выход

Схема указана для установленной на автомобиле катушки.

Если после проверки проблем не выявлено, стоит задумать о замене катушки или проводов. Желательно поменять и то и другое.

Стоимость ПВН в зависимости от производителя составляет от 300 до 600 рублей за комплект. Наиболее популярные производители:

• TESLA
• BRISK
• BAUTLER
• Егоршинск

Стоимость катушки зажигания от 1300 до 2500 рублей. Модули следующих фирм можно найти в магазинах:

• СОАТЭ (Ст.Оскол)
• МЗАТЭ
• HOFER
• FENOX
• BOSCH

При выборе модуля следует обращать внимания не только на производителя, но и на саму катушку, она бывает старого и нового образца. Поэтому лучше демонтировать свою и принести в магазин.

ваз 2115 как проверить модуль зажигания

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне, двигатель двоит). В данной статье мы поговорим о том, как проверить модуль зажигания своими руками. Из личного опыта: в интернете, читая различные форумы на данную тему, наткнулся на запись, что пробитые никак не влияют на модуль зажигания. На самом деле, неисправные вв-провода могут привести к тому, что искраP в поисках кратчайшего направления может у дарить по соседнему реле, что способствует перегоранию модуля. Давайте перейдем непосредственно к проверке модуля зажигания. ЧтобыP правильно и качественно проверить модуль зажигания, нужен такой прибор как осциллограф.

Но, как правило, у обычного водителя нет ничего подобного,кроме обычной, контрольной лампочки и тестера, поэтому наша задача использовать только эти доступные всем приборы. Перед проверкой самого модуля, нам нужно проверить колодку проводов, поступающих к нему. Для этого первым делом отсоединяем колодку проводов, берм тестер и подсоединяем один щуп тестера к колодке на контакт А, другой щуп подключаем на массу двигателя.

Включаем зажигание и смотрим на показания тестера: напряжение должно быть в районе 12В. Ели напряжение отсутствует, то нужно проверить, идущий на модуль зажигания. Следующим шагом берм контрольную лампочку на 12В и подсоединяем е на контакты А и В. Включаем стартер и смотрим: лампа должна мигать, если не мигает, то обрыв цепи на контакте А.

Аналогично выполняем данную оперцию с контактом В. Существует несколько способов проверки модуля зажигания, и некоторые из них мы рассмотрим. 1)PPPPP Первый и самый простой способP проверки модуля замена модуля на заведомо рабочий. Здесь вс просто: берм модуль с машины донора и меняем его. Но здесь есть определнные минусы: — машины донора может не оказаться, покупать новый модуль не соответствует нашей задаче — не от любой машины подойдт модуль зажигания: конечно же! скажете Вы, от SAMARы то подойдт. Но не вс так просто: как правило, модулем зажигания оснащены первые самары с двигателем 1,5л.

Новые же самары с двигателями 1,5 и1,6 литра часто оснащены катушками зажигания. Напомню, что модуль зажигания состоит из коммутатора и катушки зажигания. В новых самарах коммутатор находится в, поэтому модуль отсеевается за ненадобностью, остатся только катушка. Учтите этот факт, и ищите нового донора. — нужно обязательно убедиться в исправности вв-проводов: Иначе есть большая вероятность того, что модуль зажигания сгорит. 2)PPPPP Следующий метод метод шевеления модуля.

Для этого шевелим колодку проводов, стучим и шевелим сам модуль. Если в момент нашего воздействия на модуль, работа двигателя заметно меняется, то дело скорее всего в плохом контакте. Данная неисправность не является катастрофической, поэтому можно самому попробовать отремонтировать модуль. Если модуль ремонту не поддатся, то его нужно заменить ( ).

3)PPPPP Для проверки нам понадобится тестер. Тестером в режиме омметра измеряем сопротивление на парных высоковольтных выводах модуля зажигания 1 и 4 цилиндром; и между 2 и 3 цилиндром. Сопротивление должно быть одинаковым о варьироваться в районе 5,4 кОм. PСтатья из. http://vaz-2114-lada.ru.

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне,

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне,

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне,

Модуль зажигания представляет сложный электротехнический прибор, предназначенный для генерирования тока высокого напряжения (до 30000 В) и передачи

Из-за пробитого провода модуль из строя не выйдет это 100%, если модуль еще не менял то меняй или внимательно посмотри проводку к нему в частности

Конструкция

Устроен модуль зажигания достаточно сложно, поскольку в нем объединяется техника и электрика. Девайс служит для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток является основой для осуществления зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря совсем простым языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусматривается использование двух типов модулей зажигания:

• Раздельные;
• Блочные.

Блочные отличаются тем, что катушки работают по одной на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка раздает иску сразу на две свечи, а ее конструкция включает следующие элементы:

• Высоковольтные провода;
• Клеммы с низким напряжением;
• Вторичная и начальная обмотка;
• Сердечник.

Раздельные модули, где катушки подают на каждую из 4 сечей отдельную иску, отличаются выходом высоковольтных проводов через контакт пружину. Блочные проще поддаются проверке, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров, этот блок весит около 1,5 килограмма.
