Лебедка из стартера своими руками

Изготовление полиспаста своими руками

Полиспаст — это устройство из системы блоков, позволяющее многократно увеличить усилие при поднимании тяжёлого груза. Рисуют чертежи полиспаста самостоятельно, основываясь на знаниях курса физики.

Используя блочные системы, древние строители возводили сооружения, которые удивляют и приводят в восторг наших современников. Верфи для строительства кораблей тоже оборудовались системами блоков.

Если в приспособлении используется несколько блоков, оно называется полиспастом. Крепится полиспаст к надёжной опоре. С другой стороны подцепляется груз. Если используется подвижный блочок для изменения положения оси — он располагается со стороны груза. Трос играет роль рычага. Система полиспаста помогает многократно увеличить усилие с каждым присоединённым блоком.

Простейший расчёт: удвоение усилия требует использования 2 блоков, утроение — 3. Рассчитывают высоту подъёма для крепления блока. Длина троса будет вдвое больше этого расстояния, если используется три блока, то потребуется трос в шесть раз длиннее подъёмной высоты.

Полиспаст для спасательных работ имеет несколько иную конструкцию. На прочный трос цепляется карабин. Такое устройство быстро собирается и не требует дополнительной техники.

Самодельная лебедка из рулевого редуктора

Лебедка является весьма полезным в хозяйстве инструментом. С ее помощью можно выполнить массу непосильной для ручного труда работы, она может быть применена в спасательных операциях, интегрируется в различные виды оборудования для конкретных целей.

Именно поэтому самодельная лебедка на УАЗ своими руками пользуется широкой популярностью. Их существует масса вариантов.

Независимо от конструкции, устройства и прочих факторов, это устройство выполняет одну задачу — обеспечивает большое усилие, достаточное для подъема на определенную высоту различных грузов или для вытаскивания из низины какого-то тяжелого предмета.

Особенности применения

Лебедка является узкоспециализированным, но при этом универсальным видом тягового механизма, который получил широкое распространение не только для использования в качестве автолебедки. Их применяют в следующих сферах:

• При строительстве для подъема на высоту тяжелых грузов. Применяются как механические, так и электрические устройства.
• Для эвакуации погрязших в трясине автомобилей, тогда лебедка устанавливается на сами авто.
• В сельском хозяйстве для волочения и подъема на высоту бревен и прочих тяжелых предметов.

Список не ограничивается этими тремя позициями, хороший агрегат всегда найдет применение. Именно поэтому многими изготавливается самодельная лебедка на Ниву или другой отечественный внедорожник своими руками.

В любом случае она должна быть надежной, выносливой и прочной, поэтому к ее изготовлению следует подойти с ответственностью. По своей сути, она будет полезным апгрейдом вашего авто, который всегда найдет свое применение.

Например, можно вытащить из грязи собственную машину, подцепившись к толстому дереву, или выручить своего друга.

Разновидности лебедок

В продаже имеется несколько разновидностей лебедок от различных брендов. Есть как специальные для конкретных задач устройства, но также можно купить агрегаты универсального назначения, которые могут быть установлены на любой вид транспорта, эстакаду или иной вид сооружения.

Например, их часто применяют на автоэвакуаторах, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа. Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.

Известны следующие разновидности лебедок:

• Электролебедка — устройство, намоточный барабан которого приводится в движение посредством электрического двигателя. Он должен быть высокомоментным и низкоскоростным, поэтому с ним применяется понижающий преимущественно планетарный редуктор. Могут применяться и иные конструкции, что зависит от тягового усилия.

  Автомобильные лебедки, устанавливаемые на автоэвакуаторы для легковых авто, рассчитаны на 4 тонн. В продаже имеются модели от 1 до 15 тонн и более, производимые китайскими, российскими, голландскими и финскими производителями: KDJ 9000 L, KDJ 8000 L, лебедки фирмы Delta DV 15000 и другие.

• Гидравлическая — навесной агрегат, подключаемый к гидравлической системе автомобиля. Соответственно, устанавливаются только на специальных видах техники, например, на тракторах МТЗ или китайских моделей. Обладают высокими тяговыми усилиями и отменной надёжностью работы практически в любых экстремальных условиях.
• Механическая лебедка с ручным приводом. Распространенный вариант конструкции, но неудобен тем, что требуется длинный рычаг и время. Это самая надежная конструкция, так как не имеет электрических и гидравлических двигателей.

Что касается цены, то она может быть самой различной, что зависит от производительности устройства.

Например, агрегаты для легковых автомобилей с грузоподъемностью до 4 т будут стоить порядка 500 $ с электрическим приводом.

Гидравлические — в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать.

Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т.

Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Инструкция по изготовлению

На изготовление рассматриваемого устройства уходит относительно небольшое количество времени. Конструкция состоит из нескольких блоков, устанавливается и самовытаскиватель, но не всегда. Инструкция по изготовлению лебедки выглядит следующим образом:

1. В качестве основного механизма применяется стартер от «Жигулей». Он идеально подходит для того, чтобы создавать требующееся усилие. Кроме этого, подобный стартер обходится практически даром.
2. В верхней части создаваемого устройства устанавливается втягивающее реле с силовыми контактами. Они требуются на тот случай, если будет оказываться высокая нагрузка.
3. Для того чтобы лебедка была компактной, подбирается редуктор от небольшой дрели. Найти этот механизм довольно просто, так как на рынке встречается огромное количество сверл со сгоревшим электрическим двигателем. Особых требований к редуктору не предъявляется, главное, он должен быть надежным и мощным.
4. Проводится сопряжение вала редуктора с ответной частью стартерного мотора. Для этого применяется метод электросварки, который позволяет получить качественное и надежное неразъемное соединение.
5. Специалисты не рекомендуют проводить установку демпферов. Это связано с тем, что на ось всегда во время работы воздействует серьезная нагрузка. Применяемое демпфирующее устройство находится в замкнутом положении, поэтому оно может сломаться.
6. Для увеличения передаточного отношения применяется стартер с планетарным редуктором. Сложность конструкции определяет то, что приспособить ее к поставленной задаче не так просто, как обычный вариант исполнения.
7. Корпус редуктора должен быть прочно соединен с корпусом электрического двигателя. Для защиты лебедки от воздействия окружающей среды создается специальный корпус, желательно разъемного типа. Во многих случаях рекомендуют создавать именно разъемную конструкцию, так как время от времени нужно проводить обслуживание подшипников мотора и механизма редуктора.
8. Следующий шаг заключается в создании барабана. Именно на нем будет проводиться наматывание троса. Изготовить барабан можно в домашних условиях из трубы, которая имеет диаметр около 180 мм и толщину стенок 2−3 мм. При меньшей толщине стенок труба может сильно деформироваться.
9. Для фиксации троса на барабане он должен иметь щеки. Изготавливаются они просто: вырезаются из стальной пластины, после чего создаются отверстия для размещения вала. Щеки привариваются к барабану по сторонам.
10. В качестве силового вала применяется элемент конструкции списанной электрифицированной задвижки. Она довольно часто применяется при создании нефтепроводов. Для передачи вращения устанавливается пара шестерен.
11. Все применяемые элементы должны быть надежно сварены между собой. Это связано с тем, что даже незначительный дефект может привести к появлению трещины. Слишком высокая нагрузка станет причиной выхода механизма из строя в самый ответственный момент.
12. Для крепления лебедки создается станина, при изготовлении которой используется швеллер и стальная пластина с толщиной не менее 5 мм. Уголок крепится с нижней части для того, чтобы сделать конструкцию более жесткой.
13. Боковые стенки изготавливаются при применении листового металла толщиной 3−5 мм. Тонкие листы могут деформироваться при сильном натягивании троса.
14. Наиболее ответственная часть конструкции представлена креплением оси барабана. Именно на нее будет передаваться высокая нагрузка. Для фиксации оси рекомендуется использовать подшипники с подиумами. Они обладают высокой устойчивостью к механическому воздействию. Встретить подобные подшипники можно в цехах заброшенных заводов или в пунктах сбора металлолома. Если были найдены обычные подшипники, то к бортикам приваривается обойма.

Установка на внедорожник

Прежде всего, необходимо определить точное место для монтирования. Специалисты утверждают, что целесообразнее всего использовать именно центр бампера, причём нижнюю его часть. Стоит учесть, что заграничные внедорожники оснащены хлипким пластиковым бампером. Из-за этого он просто не выдержит поступающую на него нагрузку в объёме двух тонн и просто оторвётся от кузова. Именно поэтому нужно самостоятельно заменить хрупкую деталь на стальной силовой элемент.

Когда бампер установлен, можно приступать к подготовке площадки для лебёдки, которая должна быть изготовлена из металлических пластин. Толщина выбранного стального листа должна составлять минимум полсантиметра. После этого нужно сделать разметку для будущих отверстий, которые можно просверлить обычной электрической дрелью. Теперь металлическая площадка полностью готова для установки лебёдки. Всегда нужно помнить, что подъёмный механизм монтируется только на самом последнем этапе. Изначально к бамперу крепится сама пластина, а уже потом к ней прикрепляется тяговый механизм.

Если мастер предпочёл электрическое устройство, тогда нужно дополнительно подключить пульт управления, который должен быть соединён с бортовой сетью автомобиля.

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать. Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т. Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение. Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет

Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

• Приводной двигатель. Орган, который создает начальный крутящий момент, передаваемый через редуктор на барабан.
• Редуктор планетарный или простой ступенчатый или червячный. Конструкция во многом зависит от веса груза, но в основном используется планетарный понижающий механизм.
• Вал, на котором находится барабан. На него наматывается трос в процессе подъёма груза или осуществления его волочения. В простых автомобильных лебедках, рассчитанных на небольшой вес, он один, в мощных с тяговым усилием более 10 тонн их может быть 2 и более, что объясняется теорией блоков.
• Трос с крюком. Один из главных компонентов, благодаря которому и осуществляется волочение груза. Обычно является стальным наборным из отдельных жил.

Простейшие приспособленияв качестве ручной лебедки

Иногда вместо лебедки достаточно будет иметь в багажнике машины мощную автомобильную стяжку.

Порой такая стяжка, кроме своего прямого назначения, может помочь в освобождении легковушки из грязевого или снегового плена. Усилие на ее храповом механизме рассчитано на две с половиной тонны, что более чем достаточно для большинства малолитражек. Стропа вообще выдерживает до четырех с половиной тонн. За одну навивку, до момента, когда начнет мешать фиксатор, такая стяжка может подтянуть автомобиль сантиметров на 50, чего иногда бывает достаточно для того, чтобы он почувствовал под колесами твердую дорогу. Потом ведь, процедуру можно неоднократно повторить, постепенно протягивая освободившийся конец стропы. Все это отлично работает, если на расстоянии длины стропы растет достаточно мощное дерево.

Если подходящее дерево случайно не выросло в нужном вам месте, полезно иметь в автомобиле небольшой лом или отрезок трубы длиной не менее 700 – 800 мм и увесистый топорик. Вбитые в землю на нужном расстоянии, они смогут послужить упором для крепления стропы. Впрочем, если дерева таки нет, то тот же набор необходим и для лебедки. Вбивать упор нужно под небольшим углом, с наклоном верхней части от автомобиля.

При таком же дополнительном оборудовании и наличии троса диаметром 8 – 10 мм или мощного альпинистского каната, роль лебедки может выполнить дополнительный отрезок трубы немного большего диаметра, чем упорная труба или лом. Принцип работы такой простейшей лебедки понятен из схемы на ниже.

Очень неплохо, когда эта наружная труба снабжена надежно приваренным ухом, в которое можно вставить не менее надежный рычаг. Впрочем, очевидно, что для выполнения задачи, достаточно будет просто второй трубы, если вы не в пустыне и подходящие рычаги растут на небольшом отдалении от места, в котором вы застряли. Топорик-то уже точно в багажнике?

Дополнительные элементы

В качестве оснащения используются тросы различного вида. Стальной вариант долговечен и имеет высокую прочность, но при разрыве несет большую опасность для находящихся поблизости людей. Специализированные тросогасители применяются для предотвращения подобных ситуаций, при отсутствии такого устройства возможно использование любого материала.

Кевларовый трос обладает меньшей прочностью, но он не способен причинить вред окружающим во время разрыва. Среди достоинств стоит отметить удобную эксплуатацию при отрицательных температурах, так как синтетика не подвержена замерзанию, а также влагостойкость и отсутствие растяжения даже при многократном использовании.

Автомобильная электрическая лебедка своими руками

Если вместо ручки использовать электродвигатель, то получится лебедка электрическая своими руками. Для ее изготовления потребуется:

• сварочный аппарат;
• рама из трубы поперечного сечения;
• вал, который изготавливают из короткого отрезка трубы;
• большая и малая шестеренки, а также цепь к ним;
• по 6 гаек и шпилек (длиной до 24 см);
• ступицы и трон с карабином;
• электромотор на 12В.

Лебёдка электрическая 220в своими руками подойдет для домашнего хозяйства. Применять мощный двигатель тут нерационально, вполне подойдет автогенератор, который подключают таким образом, чтобы он работал как двигатель.

Если применить стартер, то прибор получится более компактным. Конечно, он не рассчитан на мощную нагрузку, поэтому долго работать он не будет. Переделка стартера в электродвигатель своими руками вполне возможна, но этот процесс достаточно сложны технически.

Автолебедка своими руками изготавливается следующим образом:

1. На цилиндре размещают диски и закрепляют их на определенном расстоянии один от другого.
2. На вал присоединяют шестерни и ступицы (они удерживают барабан с обеих сторон).
3. Другую часть цилиндра комплектуют малой шестерней и на конструкцию надевают цепь.

Разновидности самодельных лебёдок

Изначально важно отметить, что всего существует три вида самодельных подъёмных механизмов. Их многофункциональность и универсальность могут пригодиться в разных жизненных ситуациях

Но все они обладают совместным преимуществом — принцип работы. Все дело в том, что в рабочем состоянии лебёдка обеспечивает наматывание стального троса. Вращение барабана осуществляется благодаря редуктору двигателя или же физических сил водителя (вручную).

На сегодняшний день принято различать три основные разновидности лебёдок:

• Гидравлические.
• Ручные.
• Электрические.

Гидравлический тип

Эта разновидность лебёдки считается самым сложным механизмом, так как она обладает некоторыми дополнительными элементами: вместительным баком для масла, гидроприводом, масляным насосом. Конечно, внешне устройство имеет довольно внушительные размеры, из-за чего собрать его бывает гораздо труднее, нежели другие типы. Но у гидравлического устройства есть два неоспоримых преимущества: для его работы нужно гораздо меньше электроэнергии, и оно более мощное, нежели аналогичные приспособления.

Механические устройства

Принцип работы этих лебёдок полностью аналогичен другим разновидностям этого устройства. Основной недостаток механической системы в том, что она имеет внушительные размеры. Специалисты отмечают, что этот тип лебёдки считается самым габаритным из всех существующих на сегодняшний день.

Главное отличие ручного самодельного крана для поднятия грузов состоит в том, что вместо привычного электрического двигателя используется исключительно физическое воздействие. Иными словами, чтобы заставить такую лебёдку работать, придётся приложить немало усилий. Но, те водители, которые предпочитают именно ручные механизмы, уверены, что заменить такие устройства просто невозможно, ведь они будут работать даже в самых сложных ситуациях, когда отсутствует электроэнергия.

Универсальное электрическое приспособление

Как показывает практика, электрическая лебёдка встречается чаще остальных. В большей степени это связано с тем, что она считается самым популярным вариантом среди бывалых мастеров, которые привыкли собирать такие устройства собственноручно. Столь большая популярность электрического механизма связана ещё и с тем, что он может похвастаться высоким уровнем КПД и логичностью конструкции. В случае когда под рукой нет подходящего электродвигателя, его можно с лёгкостью заменить тракторным либо автомобильным генератором.

Отдельно стоит учесть, что проводка генератора должна быть подключена таким образом, чтобы он работал как полноценный двигатель. Если лебёдку оснастить мощным стартером, то конечная конструкция будет иметь более компактные размеры. Главным требованием к электроприводу является то, что он должен обладать высоким крутящимся моментом. Только в этом случае можно будет добиться того, что аккумулятор не разрядится слишком быстро.

В процессе проектирования самодельной лебёдки важно обратить особое внимание на то, чтобы электропривод не потреблял слишком много энергии, но при этом обладал необходимой для работы мощностью. К тому же именно этот тип гораздо легче соорудить своими руками

Предназначение аппарата

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка — идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира. Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Принцип работы полиспастов

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.

Расположение колес относительно друг друга может быть разным.

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Есть у полиспастов и недостатки. Для увеличения передаточного числа на 1 нужно каждый раз добавлять одно колесо, в результате растет вес механизма. Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста. Этих недостатков нет у другого вида подъемников.

Вариант 1. Самая простая конструкция

Итак, в основе нашего устройства будет лежать принцип рычага, который в свою очередь изучается еще в школьном курсе физики. Согласно правилу, соотношение длин в рычагах равняется соотношению сил в них.

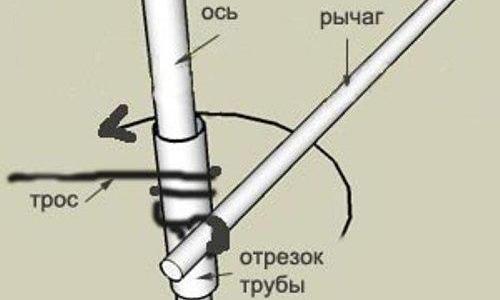

Для того, чтобы собрать самую простую ручную лебедку, достаточно иметь под руками отрезок трубы, ось вращения, трос и рычаг. Ее приблизительное изображение представлено на рисунке ниже.

Первым делом, необходимо надежно закрепить ось к земле и сделать так, чтобы вокруг нее что-то вращалось (самый простой вариант – кусок трубы большего диаметра).

Затем берется трос. С одной стороны к нему крепится наш перемещаемый предмет, с другой делается петля и крепится к нашей оси таким образом, чтобы проворачивая движущуюся часть трос накручивался. После чего берется рычаг как можно большей длины и начинается закручивание.

Как видно, все достаточно просто, а самое главное быстро. Такую конструкцию можно собрать в любое время в совершенно любом месте.

Заключение

Ручная лебедка — очень полезное приспособление. Оценить ее по достоинству можно в самых разных ситуациях, когда возникает необходимость в перемещении грузов значительного веса и габаритов.

При желании это приспособление можно изготовить самостоятельно, однако иногда на этапе реализации этой идеи могут возникать определенные трудности. Это может произойти даже в том случае, если вы решили сделать лебедку из стартера своими руками.

Чтобы избежать подобного, необходимо в самом начале ознакомиться с процессом изготовления ручной лебедки своими руками из стартера от УАЗ. Это в конечном итоге поможет понять, что собой представляет ручная лебедка и как она работает, и избежать многих грубых ошибок в процессе ее изготовления.
