Гидрокомпенсаторы

Причины выхода из строя гидрокомпенсаторов ВАЗ 2112

• Применение несоответствующего или некачественного масла
• Неисправность масляного фильтра
• Несоблюдение сроков замены масла
• Увеличение посадочного зазора в плунжерной паре
• Износ обратного клапана камеры высокого давления
• Некорректная работа системы смазки двигателя
• «Завоздушенность» или частичная наполненность гидрокомпенсатора маслом
• Попадание в гидрокомпенсатор в составе масла микрочастиц изношенных деталей

В этой статье мы расскажем, как правильно заменить гидрокомпенсаторы ваз 2112. Что необходимо учитывать при покупке этой детали, и какие есть альтернативные варианты при замене данного устройства.

Исторический экскурс

Гидрокомпенсаторы, они же — гидротолкатели или в простонародье «гидрики» появились достаточно давно. Разберем, зачем нужны компенсаторы и как они появились в моторах многих автомобилей.

Их появлением в конструкции газораспределительных механизмов автомобилей, водители во многом обязаны японским автоинженерам, так как именно они стали массово применять «гидрики» в конструкции системы ГРМ моторов

В то время, при проектировке ДВС, большое внимание уделялось не только его основным узлам (коленчатый вал, поршни, шатуны), но и деталям газораспределительного механизма. Инженеры постепенно «доводили» прежние поколения своих силовых агрегатов до совершенства

Так, на смену привычным механическим толкателям и пришли гидротолкатели.

Конструкция механических толкателей, распространенная в то время, постепенно начала выходить из обихода. Обусловлено это следующими моментами:
— стандартный механический толкатель требует постоянного внимания и регулировки;
— механизм ГРМ с механическими толкателями производит больше шума, по сравнению с гидротолкателями.

Пришедшие на смену стандартным толкателям гидрокомпенсаторы, намного лучше подошли для использования в двигателях утилитарных автомобилей. Как известно, при повседневной эксплуатации машины в типовых задачах, «рабочие» обороты редко превышают отметку в 3500 оборотов на тахометре. Поэтому для подобных режимов работы (и даже вплоть до 5000), использование «гидриков» в механизме ГРМ полностью оправдывает себя ввиду тихой работы
и отсутствия необходимости в обслуживании.

Однако не всё так гладко: про «крутибельность» силового агрегата на оборотах выше 6000 лучше позабыть. Гидроопоры попросту не успевают справляться со своей основной задачей при работе на высоких оборотах, из-за чего они быстро выходят из строя и начинают стучать.

Гидрокомпенсаторы ВАЗ 2107

Гидрокомпенсаторы — это устройства, которые самостоятельно выполняют регулировку зазора клапанов. Деталь является более совершенным изделием, по сравнению с регулятором механического типа, который применялся на старых автомобилях. На ВАЗ 2107 и другой «классике» гидрокомпенсаторы (ГКК) не устанавливались. В результате чего через каждые 10 тыс. км. пробега приходилось регулировать тепловой зазор клапанов. Процедура регулировки осуществлялась вручную, т. е. нужно было демонтировать клапанную крышку и выставлять зазоры при помощи специального щупа.

Описание: для чего нужны и принцип действия гидрокомпенсаторов

Механические элементы, которые отвечают за регулировку зазора, со временем изнашиваются. Если зазор будет отрегулирован несвоевременно, появятся шумы двигателя, динамика снизится, а расход бензина возрастёт. В результате при пробеге 40–50 тыс. км. нужно менять сами клапаны. Если сказать кратко по механической регулировке, то эта конструкция далека от совершенства.

При оснащении двигателя гидрокомпенсаторами не нужно задумываться о необходимости регулировки клапанов. Гидроопора сама выставит необходимый зазор, что положительно сказывается на ресурсе силового агрегата, увеличении мощности, снижении расхода топлива. К тому же деталь характеризуется довольно длительным сроком службы — порядка 120–150 тыс. км. пробега. Для полного понимания, как работают гидрокомпенсаторы на ВАЗ 2107 и любом другом автомобиле, стоит рассмотреть их принцип действия.

В гидроэлемент поступает моторное масло через специальный клапан в виде шарика. Смазка выдвигает поршень ГКК, изменяя его высоту. В результате достигается такое положение, при котором гидродеталь максимально уменьшает зазор клапана в механизме газораспределения. После этого масло в гидрокомпенсатор не поступает, поскольку есть определённый (максимальный) момент прижатия. Когда между клапаном и гидроэлементом образуется выработка, клапанный механизм снова открывается и накачивает масло. Как результат в ГКК всегда создаётся высокое давление, обеспечивающее максимальное прижатие.

Помимо перечисленных преимуществ, у гидроопоры есть также отрицательные стороны:

• необходимость применения качественного масла;
• ремонт более сложный и дорогой.

Признаки неисправности гидрокомпенсаторов и их причины

Как и любая другая деталь автомобиля, гидрокомпенсаторы со временем выходят из строя и этому есть характерные признаки:

• появление стука (цокота);
• снижение мощности силового агрегата.

Цокот под клапанной крышкой

Основной признак, свидетельствующий о неполадках гидроопоры — посторонний стук (цокот) после запуска мотора, доносящийся из-под клапанной крышки. Поскольку шум и причины его появления могут отличаться, нужно научиться различать характер стуков и уже после этого делать соответствующие выводы.

1. Стук в моторе при запуске. Если шум исчезает через несколько секунд после запуска силового агрегата, то этот эффект не является признаком неполадки.
2. Появление стука гидроопор на холодном и прогретом моторе, при этом шум исчезает при повышении оборотов. Вероятная причина — износ шарика обратного клапана, что говорит о необходимости замены ГКК. Проблема может проявляться также при загрязнении гидроэлемента. Для устранения неполадки прибегают к чистке.
3. Стук присутствует только на прогретом моторе. Такой тип шумов указывает на износ элементов гидрокомпенсатора. Деталь подлежит замене.
4. Стук при работе силового агрегата на повышенных оборотах. Проблема может быть как в чрезмерном, так и недостаточном уровне моторного масла. В этом случае его необходимо проконтролировать и довести до нормы. Причина также может быть связана с неполадками маслоприёмника, которые придётся устранить.
5. Постоянное присутствие стука. Вероятная причина — зазор между кулачком распределительного вала и рокером. Проблему устраняют чисткой или заменой пришедших в негодность деталей.

Гидрокомпенсаторы

Гидрокомпенсаторы клапанов являются деталями, относящимися к системе газораспределения двигателя и отвечают за компенсацию теплового зазора между толкателем клапанов и торцевой частью клапана. Гидрокомпенсатор клапанов является на сегодня обязательной частью практически любого легкового автомобиля, вне зависимости от его класса и назначения.

Для чего нужен гидрокомпенсатор клапанов?

Клапаны цилиндра, толкатели клапанов – неотъемлемые детали двигателя автомобиля. Задачей клапанов является впуск топливо–воздушной смеси в цилиндр, а затем выпуск отработавших газов из цилиндра. Управление открытием и закрытием клапанов осуществляется распределительным валом через специальные толкатели. Между толкателями и клапанами существует зазор, который изменяется по мере прогрева двигателя. Если данный зазор не устранить, толкатель будет стучать о клапан, чего быть не должно.

Для автоматического устранения данного зазора применяются специальные устройства, которые работают за счет давления масла и называются гидрокомпенсаторы клапанов. Гидрокомпенсаторы клапанов устанавливаются на каждый клапан и соединены с масляной системой двигателя.

Гидрокомпенсатор представляет собой корпус, который внешне похож на поршень. На верхнюю часть корпуса оказывает давление толкатель или эксцентрик распредвала. Боковая стенка корпуса обязательно имеет канавку и отверстия для подачи масла. Внутри в центре корпуса размещается плунжер и поршень, являющиеся главными рабочими частями. Под воздействием давления масла поршень смещается вниз и давит на торец клапана.

Между поршнем и плунжером имеется пружина с шайбой в центре отверстия и шариком, который выполняет функцию запорного клапана, удерживающего в полости поршня достаточное количество масла. Когда клапан находится в положении «закрыто», то масляные каналы корпуса сообщаются с каналами системы смазки мотора. Давление масла уравнивается. При давлении эксцентрика корпус смещается с клапаном вниз и сообщающиеся каналы перекрываются. В этот момент в плунжере находится именно такое количество масла, которое обеспечивает беззазорное соприкосновение рабочих частей. Поэтому клапана с такими компенсаторами не стучат.

Как часто менять гидрокомпенсаторы клапанов?

Необходимость замены гидрокомпенсаторов клапанов возникает в случае износа его рабочих частей (например, износ плунжерной пары или перепускного шарикового клапана). При этом пробег автомобиля может быть самый разный, в зависимости от многих факторов – от надежности данного узла, изначально заложенной при конструировании, от качества используемых материалов, и, самое главное – от качества масла и его своевременной замены.

При использовании качественного масла и регламента технического обслуживания, неисправность гидрокомпенсаторов клапанов может не возникнуть до конца срока службы автомобиля. И наоборот, при использовании масла низкого качества, частом перегреве двигателя, гидрокомпенсаторы могут выйти из строя. Об износе и выходе из строя гидрокомпенсаторов клапанов могут подсказать шумы и стуки, возникающие при работе двигателя.

Порядок выполнения работ на Шевроле Нива

Прежде чем производить замену гидрокомпенсаторов, необходимо заранее приобрести новую прокладку для клапанной крышки. Она держится на герметике, и при снятии крышки не повредить её вы точно не сможете. Также нам понадобится:

• стандартный набор ключей,
• трещётка,
• крестовая и плоская отвёртки,
• небольшой кусочек проволоки или маленькая нейлоновая стяжка (хомут),
• резиновая груша для откачивания масла,
• щётка для очищения механизма после работ.

Теперь приступим к замене гидрокомпенсаторов:

1. Аккуратно снимаем крышку головки блока цилиндров, свинчивая крепления клапанной крышки.

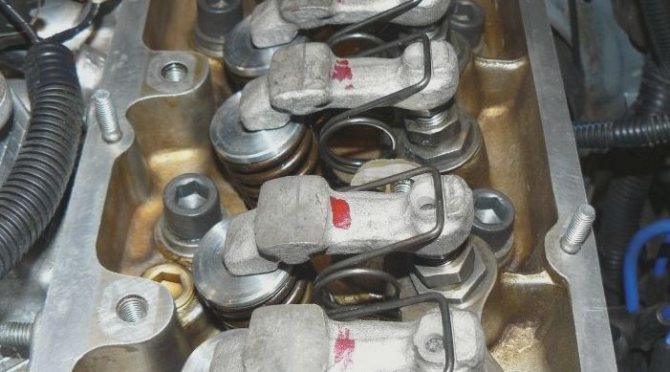

Общее фото механизма

Дальше проводим проверку работоспособности гидроопор. Нажимаем поочерёдно на рычаги привода клапанов, чтобы плунжеры опор ушли вниз до предела. Если провести это действие достаточно тяжело и опора слабо поддаётся вашему натиску, значит, гидрокомпенсаторы в порядке. В противном случае рычаги легко ходят вперёд и назад.
Проворачиваем медленно головку коленчатого вала, при этом требуется совместить метку на звёздочке распределительного вала с меткой (приливом) на основании корпуса подшипников распределительного вала.
С помощью обычной крестовой отвёртки прижимаем вниз до отказа плунжер натяжителя цепи.
Выворачиваем болт крепления звёздочки распределительного вала, движение производится против часовой стрелки.

Следует выкрутить болт крепления звёздочки распределительного вала

Не отпуская плунжер натяжителя, откручиваем звёздочку с распределительного вала, не отсоединяя её от основания цепи. При этом цепь должна быть плотно закреплена на приводе масляного насоса.

Правильно закрепленная цепь на основании масляного насоса

Закрепляем звёздочку совместно с цепью в месте крепления двигателя.

Крепление звёздочки с цепью

Откручиваем гайку шпильки крепления корпуса подшипников у основания распределительного вала.

Откручиваем гайку шпильки крепления

После всех манипуляций вы получаете доступ к штуцеру подвода масла к гидроопорам и можете снять его вместе со шпильками, вынимая их одну за другой.
Сбоку видим трубопровод, его отворачиваем в противоположную сторону от уплотнительных колец со стойками рампы.

Отворачиваем трубопровод

Дальше снимаем оставшиеся гайки, закрученные у корпуса подшипников распределительного вала, а вместе с ними и все плоские шайбы.
Снимаем весь корпус подшипников вместе с основанием распределительного вала и шпилек блока цилиндров. Чтобы максимально упростить себе работу, при обратном насаживании подшипников с распределительным валом не стоит проворачивать несущий вал корпуса, даже если вам не очень удобно доставать остальные детали.

Снятие корпуса подшипников осуществляется вместе с основанием распредвала

Аккуратно выкручиваем рычаг привода клапанов.

Демонтаж рычага привода клапанов следует осуществлять с особой аккуратностью

Достаём несущую гидроопору.

Из цилиндрических отверстий головки блока и стойки с рампой аккуратно извлекаем сами компенсаторы.

Откачиваем старое масло из отверстий цилиндрических головок блока. В условиях отсутствия специального оборудования, как на СТО, можно воспользоваться обычной резиновой грушей. Если не произвести данные манипуляции, то целевой блок гидроопоры будет невозможно завернуть до конца, а значит, поломка обязательно повторится.
Уже в обратном порядке ставим рычаг привода клапана и распределительный вал.
Гайки крепления корпуса подшипников затягиваем строго в том порядке, который указан на схеме. В противном случае все основание не удастся закрепить с необходимой силой.

Правильный порядок заворачивания гаек при замене гидрокомпенсаторов на Ниве Шевроле

Снова нажимаем поочерёдно на рычаги привода клапанов, чтобы плунжеры опор ушли вниз до предела, как это делалось в начале. У вас должен появиться зазор между рычагом клапана и кулачком, его длина, как правило, составляет 3-5 сантиметров.
На финальном этапе ставим остальные детали в обратном порядке.

Как поменять гидрокомпенсаторы на Chevrolet Niva видео

Если вы собираетесь менять ГК под открытым небом, то найдите чистую и сухую ровную площадку и работайте в безветренный и солнечный день. Дождитесь, когда двигатель полностью остынет. Если открыть капот, то этот процесс пойдет быстрей. Включите нейтральную передачу и отключите аккумулятор. Теперь можно приступать к замене гидрокомпенсаторов. Для вашего удобства мы создали пошаговое руководство, которое поможет вам в этом. 1. Снимите пластиковый кожух над двигателем (есть не на всех моделях). 2. С помощью отвертки ослабьте хомуты патрубка, соединяющего инжектор и воздушный фильтр, затем уберите патрубок. 3. Убедите все резиновые трубки, которые подходят к головке блока цилиндров (ГБЦ). 4. Открутите болты клапанной крышки и снимите ее. 5. Выставьте по метке шестеренку распредвала. Метка находится на крышке распредвала (не путайте с клапанной крышкой) и обратной стороне звездочки. Если не сделать этого заранее, то собирать мотор после замены ГК будет сложней, а при недостатке опыта и внимания возможно повреждение клапанов. 6. Проволокой или пластиковыми хомутами зафиксируйте цепь на шестерне распределительного вала. 7. Зафиксируйте звездочку распредвала (для этого можно использовать торцовые ключи) и открутите фиксирующую ее гайку. 8

Открутите два болта крепления натяжителя цепи и осторожно, не сгибая подходящей к нему трубки, отведите натяжитель от цепи. 9

Осторожно снимите звездочку с распредвала. 10. Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов. 11. Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить. 12. Снимите все рокера, не потеряйте удерживающие их пружины. 13. Выкрутите гидрокомпенсаторы. 14. Снимите масляную рампу. Эту операцию выполняйте очень осторожно, чтобы не погнуть тонкие трубки. 15. Чистой тряпочкой удалите грязь из колодцев ГК. Не забудьте протереть масляную рампу. 16. Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м). 17. Установите на место рокера с пружинками и распределительный вал, предварительно повернув его на нужный угол. Момент затяжки 2 кг•с (20 н•м). 18. Наденьте на распредвал звездочку и зафиксируйте болтом. Момент затяжки болта 4 кг•с (40 н•м). 19. Установите на место гидронатяжитель цепи и зафиксируйте болтами. Момент затяжки 2 кг•с (20 н•м). 20. Наденьте крышку распредвала (не клапанную) и крепления рампы, затем закрутите гайками с моментом 2 кг•с (20 н•м). 21. Закрутите гайку рампы с моментом 2,5–3 кг•с (25–30 н•м). 22. Проверьте метки на распределительном и коленчатом валах. Затем проверните коленчатый вал на два оборота и снова проверьте. 23. Установите клапанную крышку. Иногда приходится менять прокладку клапанной крышки, но не на всех моторах. Возможно, это связано с плохим качеством прокладок. Если же прокладка в порядке, нигде не замята и не порвана, то менять ее нет необходимости. 24. Присоедините все резиновые шланги и патрубок воздушного фильтра и наденьте пластиковый кожух. 25. Подключите аккумулятор и заведите двигатель. Сначала гидрокомпенсаторы будут стучать, но в течение 20–50 секунд заполнятся маслом и затихнут. Если новые ГК продолжают стучать, поднимите обороты двигателя до 2 тысяч на 1–2 минуты, чтобы увеличить давление масла.

Как проверить гидрокомпенсаторы?

Проверьте детали на износ и загрязнение.

При обнаружении характерного стука, описанного выше, обратитесь в автосервис для проведения диагностических работ. Самостоятельно, при наличии определенных навыков, можно проверить степень износа шарикового клапана, гидротолкателей, пары плунжеров. Если эксплуатационный срок вышел, нужно установить новые детали.

Не забудьте осмотреть толкательное “нутро”. Если оно загрязнено смазкой, “гидрики” можно промыть и покрыть слоем нового качественного масла. Работу пружин проверяют надавив пальцем через мягкую ветошь на каждый маленький элемент. Если все хорошо, детали возвращаются на место.

Гидрокомпенсаторы Нива: что это такое и как работает

Гидрокомпенсатор в двигателе — это устройство, позволяющее «выбрать» тепловой зазор клапанов автоматически, то есть без дополнительных вмешательств. Например, механическая регулировка, выполняющаяся шайбами или болтами, должна проводиться регулярно, так как зазор со временем «уходит», отклоняясь от рекомендуемых значений.

В свою очередь, гидрокомпенсатор (ГК), стоящий  между кулачком распределительного вала и клапаном, «выбирает» зазор автоматически. Сам гидрокомпенсатор является плунжером, в камеру подается моторное масло, благодаря чему поддерживается оптимальный тепловой зазор.

При этом для нормальной работы ГК важно, чтобы масло подавалось под определенным давлением (не меньше 1.5 кг в режиме холостого хода). В норме в двигателе Нива давление 1.3-1.5 кг, при этом масляный насос нагружен (мотор цепной, имеет гидронатяжитель цепи, а также 8 гидрокомпенсаторов).. Получается, система смазки достаточно сильно перегружена, при этом масляный насос остался практически таким же, как и на старой «классике» ВАЗ

Возможно, именно по этой причине производитель производил замену гидрокомпенсаторов старого образца на новые

Получается, система смазки достаточно сильно перегружена, при этом масляный насос остался практически таким же, как и на старой «классике» ВАЗ. Возможно, именно по этой причине производитель производил замену гидрокомпенсаторов старого образца на новые.

Самостоятельная диагностика и замена гидрокомпенсаторов

Отметим, что ремонт или замена этого механизма требуется в крайних случаях. Конструкция компенсатора продумана до мелочей, при нормальных условиях работы ломаться в нем нечему. Поломку может спровоцировать сам водитель, пренебрегая элементарным плановым обслуживанием двигателя своего автомобиля.

В любом случае, для успешной замены гидрокомпенсаторов необходимо вооружиться всем необходимым инструментом: торцевые головки, новые компенсаторы, прокладка под ГБЦ, герметик, сальник для распредвала. Если появился стук мотора, в первую очередь следует проверить гидрокомпенсаторы, и, если необходимо, заменить по следующей инструкции:

1. Заменяем моторное масло и масляный фильтр
2. Заводим мотор и убеждаемся в том, что неприятный звук исчез. Если нет, переходим к более тяжелой и энергозатратной работе
3. Обеспечиваем доступ к клапанному механизму. Снимаем ГБЦ и другие узлы, препятствующие доступу к клапанам
4. Начинаем поиск стучащего гидрокомпенсатора
5. Коромысло и штангу толкателя каждого клапана отводим в сторону и выколоткой надавливаем на компенсатор
6. Если гидромеханизм уходит вниз, значит, он исправен
7. В противном случае продолжаем поиски вышедшего из строя механизма

Можно поступить иначе, сразу снять все гидравлические компенсаторы, путем стандартного разбора клапанного механизма, и проводить диагностику отдельно каждого элемента. Извлечь гидрокомпенсатор можно с помощью магнита. Необходимо всего лишь установить на место неисправного элемента новый экземпляр, заменить сальник распределительного вала и герметик на клапанной крышке. На этом вся работа по замене гидрокомпенсаторов считается завершенной. Осталось установить в обратной последовательности все то, что было разобрано ранее.

Инструкция по замене гидрокомпенсаторов на Ланос и Шанс 8 клапанов

Процесс снятия и замены гидрокомпенсаторов на Ланосе без снятия блока имеет следующий вид:

1. Первоначально необходимо открутить крышку клапанов, которая крепится 8 болтами под ключ на «10». Предварительно следует купить новую прокладку, если она давно не менялась
2. Для удобства проведения работ рекомендуется выкрутить свечи, чтобы контролировать положение поршней в цилиндрах, а также поддомкратить колесо для проворачивания коленчатого вала
3. Перед тем, как приступать к демонтажу гидрокомпенсаторов, следует закрыть маслосливные отверстия, чтобы исключить попадание в них чего-либо
4. После этого определяемся с гидрокомпенсатором, который будет демонтироваться первым. Чтобы упростить процесс его снятия, необходимо поршень в соответствующем цилиндре опустить в нижнюю мертвую точку. Кулачок при этом надо расположить так, чтобы выступ был направлен вверх или в сторону. Реализуется это за счет вращения колеса, включив предварительно пятую передачу
5. Далее используем рассухариватель. Если его нет, тогда используется конструкция, состоящая из свечной головки на «16» и накидного ключа, используемого в качестве упора. На фото ниже показано, как выглядит эта самодельная конструкция для снятия гидрокомпенсаторов Ланос. Принцип этого устройств в том, что нужно прижать клапан, чтобы освободить рокер, и извлечь его из посадочного места
6. Зафиксировав одну часть рычага к постели ГРМ при помощи болта, осуществляется легкое (без рывков) нажатие на вторую часть инструмента. Воздействуя на тарелку клапана при помощи самодельного рассухаривателя, осуществляется изъятие рокера (рычага клапанов или коромысла)
7. После этого двумя руками можно демонтировать гидрокомпенсатор
8. После демонтажа детали можно произвести разборку, промывку или ремонт толкателя. Если гидрокомпенсатор не подлежит ремонту, тогда его следует заменить новым. Ниже на фото показано, что собой представляет толкатель
9. Установка нового или отремонтированного компенсатора осуществляется в последовательности обратной снятию. Сначала в отверстие вставляется деталь, после чего осуществляется надавливание на клапан при помощи рассухаривателя, а затем устанавливается на место рокер
10. Перед тем, как ставить гидрокомпенсатор на место, его следует прокачать в масляной смеси. Если устанавливается новый компенсатор, то зачастую они не нуждаются в прокачке, так как с завода в них закачивается масло

Процедура замены гидрокомпенсаторов клапанов на Ланосе не трудная, но при ее выполнении лучше попросить о помощи, так как извлечь рокер самостоятельно очень трудно. Одному человеку необходимо воздействовать на клапан, а второй осуществляет демонтаж рокера. Подробный процесс снятия и замены гидрокомпенсаторов представлен на видео ниже.

https://youtube.com/watch?v=l3mUYhJhpxo%3F

Что лучше — гидрокомпенсаторы или регулировочные болты?

Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге. В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием (затяжка 2-2,2 кгс). Но если детали уже находятся в неработоспособном состоянии, возникает вопрос – чем заменить неисправные «гидрики». Самыми надежными на автомобильном рынке считаются ГК немецкой компании INA, также для автомобиля Шеви Нива гидрокомпенсаторы производит АвтоВАЗ, причем, ГК бывают старого и нового образца, они различаются по головкам блока цилиндров (ГБЦ стали другими у машин выпуска после 2008 года). Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево – цена одного ГК АвтоВАЗ находится в пределах приблизительно 330-400 рублей, в тоже время регулировочный болт стоит всего лишь 30-50 рублей. Если водитель соглашается на регулировку клапанов через каждые 10 тыс. км, то лучше установить болты – меньше проблем, и дешевле получается ремонт.

Регулировочные болты вместо гидрокомпенсаторов на Ниве Шевроле

Гидрокомпенсаторы

Двигатель во время работы нагревается, что приводит к естественному расширению металлических деталей. Конструкторы учитывают данную особенность и поэтому оставляют специальные тепловые зазоры. Однако, еще одной особенностью двигателя является постепенный износ деталей, соответственно зазоры расширяются и мы наблюдаем такие негативные моменты, как уменьшение мощности, снижение компрессии, повышенный расход масла и топлива, постепенное разрушение деталей двигателя.

Важным элементом любого бензинового двигателя внутреннего сгорания является газо-распределительный механизм.

Его основные элементы:

• распределительный вал с проточенными на нем кулачками;
• впускные и выпускные клапаны;
• толкатели клапанов;
• шкив распредвала (приводит вал во вращение благодаря ремню ГРМ).

Мы перечислили только основные элементы, в действительности же их больше. Сама суть работы ГРМ сводится к тому, чтобы распредвал вращался синхронно с коленчатым валом, кулачки попеременно давили на толкатели (или коромысла), а те в свою очередь приводили в движение клапаны.

Со временем между рабочими поверхностями распредвала, толкателями (или коромыслами в V-образных двигателях) образуются зазоры. Чтобы их компенсировать, раньше применяли простой режим регулировки с помощью специальных меток и гаечных ключей. Регулировать зазоры приходилось буквально каждые 10-15 тысяч км.

На сегодняшний день такая проблема практически отпала благодаря изобретению и широкому применению гидрокомпенсаторов.

Устройство и принцип действия гидрокомпенсатора

Основные элементы гидрокомпенсатора:

• плунжерная пара (шарик, пружина, втулка плунжера);
• канал для поступления масла внутрь компенсатора;
• корпус.

Компенсатор устанавливается в головку блока цилиндров в специально отведенное место. Есть также возможность установить их и на более старые типы двигателей, в которых их установка не предусматривалась.

Принцип работы достаточно простой. Кулачок распредвала имеет неправильную форму. Когда он не давит на толкатель, зазор между ними увеличивается. В этот момент плунжерная пружина давит на клапан плунжера и внутрь компенсатора поступает масло из системы смазки, рабочая часть компенсатора немного приподнимается, приводит в движение толкатель и зазор между кулачком и толкателем исчезает.

Когда же распредвал делает оборот и кулачок начинает производить нагрузку на толкатель, рабочая часть гидрокомпенсатора начинает опускаться до тех пор, пока не перекроется канал поступления масла. Соответственно давление внутри компенсатора увеличивается и передается на шток клапана двигателя.

Именно благодаря внедрению гидрокомпенсаторов удалось достичь таких преимуществ новых двигателей перед старыми:

• отпала необходимость постоянно регулировать зазоры клапанов;
• работа двигателя стала более мягкой и тихой;
• уменьшилось количество ударных нагрузок на клапаны и распредвал.

Основные проблемы гидрокомпенсаторов

Стоит отметить, что плунжерная пара компенсатора — это весьма точное устройство. Зазор между втулкой и плунжером составляет несколько микрон. К тому же и масловыводящий канал тоже очень небольшого диаметра. Поэтому данные механизмы очень чувствительны к качеству масла. Они начинают стучать и выходить из строя, если заливать в двигатель некачественное масло, или если в нем очень много шлака, грязи, песка и так далее.

Если в системе смазки двигателя есть недочеты, то масло не сможет поступать в компенсаторы, а от этого они будут перегреваться и быстрее выходить из строя.

При установке или замене компенсаторов позаботьтесь, чтобы они были заполнены маслом. Обычно они поставляются уже заполненными. Если же внутри будет воздух, то могут возникнуть воздушные пробки и механизм не сможет выполнять поставленные задачи.

Если автомобиль долго стоял без работы, может происходить утечка масла из компенсаторов. В таком случае нужно их прокачать: дать поработать двигателю на постоянных оборотах, затем на переменных, а после этого на холостых — масло поступит в компенсаторы.

На этом видео специалист расскажет об устройстве и принципах работы гидрокомпенсаторов.

//www.youtube.com/embed/xnpjMjTW1Z4

Почему стучит гидрокомпенсатор

Неисправный компенсатор издает короткие резкие и частые звуки, похожие на металлический треск. Поскольку рабочей средой гидравлического компенсатора является моторное масло, то его качество влияет на долговечность устройства.

1. Причины стука компенсаторов, связанные с моторным маслом:

• Использование так называемых грязных масел, в которых недостаточно моющих и удерживающих грязь присадок, а показатель кислотности выше щелочного. Температура нагрева деталей ГРМ доходит до 800⁰С. Некачественное масло приводит к образованию нагара, что нарушает работу подвижных частей компенсаторного устройства.
• Уровень масла в двигателе ниже (выше) нормы. Если масла больше нормы, то в результате вспенивания масла в картере в него попадает воздух. Если уровень низкий, то масляный насос захватывает воздух при подаче масла в гидравлический компенсатор. Стук слышен только при высоких оборотах двигателя, а на холостых и низких отсутствует.
• Неисправность масляного насоса. Масло медленно или не подается вовсе в гидравлический компенсатор.
• Несвоевременная замена масла и масляного фильтра двигателя. Грязь в масле приводит к засорению зазоров между корпусом и плунжером, «залипанию» шарика в седле клапана и как следствие, к потере подвижности плунжера.
• Засорение масляных каналов головки блока цилиндров.

Другая наша статья расскажет о том, как разморозить бачок омывателя несколькими простыми способами.

2. Механические причины появления стука:

• Неисправность обратного клапана. Гидрокомпенсатор стучит на холодную, сразу после запуска двигателя, но звук исчезает при увеличении числа оборотов. То же происходит и на прогретом двигателе, когда при нажатии на педаль акселератора стук пропадает.
• Дефекты поверхностей корпуса и плунжера (задиры, вмятины, выбоины). Характерный стук слышен независимо от скорости вращения распределительного вала ГРМ.
• Износ плунжерной пары. В этом случае стук появляется, когда двигатель прогрет. При повторном запуске остывшего двигателя стука нет.

К чему приводит эксплуатация двигателя с неисправными гидравлическими компенсаторами

Стук компенсаторов – это сигнал, что тепловые зазоры в системе ГРМ не соблюдаются, хотя опасности для двигателя на первых порах нет. Другое дело, если не предпринимать никаких действий и продолжать эксплуатировать автомобиль длительное время. В этом случае поломка газораспределительного механизма неизбежна. От возникающих ударных нагрузок при запуске двигателя страдают в первую очередь кулачки распределительного вала и сопряженные с ними детали ГРМ.

Устройство и принцип работы гидрокомпенсаторов

Любой более-менее опытный автомобилист знает, что клапанный механизм двигателя регулирует впуск топливной смеси в цилиндры и выпуск из них отработанных газов. В процессе своей работы клапаны мотора попарно открываются и, естественно, работают в условиях колоссальной нагрузки, что связано с высокой температурой горения топлива. Для минимизации отрицательных свойств температурного расширения между узлами всего ГРМ предусмотрены тепловые зазоры, регуляцией которых и занимается стандартный гидрокомпенсатор.

Говоря простыми словами, устройство гидрокомпенсатора – это механизм-связка, установленный между распредвалом мотора и каждым клапаном. Работает деталь по принципу плунжерной пары и циркуляции масла, выступая при этом «прокладкой» между ранее отмеченными элементами ГРМ. В итоге, получается так, что в зависимости от температурного режима работы двигателя между распределительным валом и рабочим клапаном всегда имеется взаимодействие, а самое главное – правильно настроенный тепловой зазор.

Причины выхода деталей из строя

Несмотря на простоту конструкции, эти узлы также выходят из строя. В большинстве случаев самая популярная причина – это грязные смазочные каналы мотора. Либо сильный износ рабочей части клапана обратного хода. Загрязнение может возникнуть в результате применения неправильного масла, замена, проведенная не вовремя, или же поломка масляного фильтра.

Если увеличен посадочной зазор плунжерной пары, технологическая утечка масла может возрасти. Теряется жесткость, с которой работает гидрокомпенсатор, принцип работы его таков, что давление масла должно присутствовать обязательно. То же самое случается, если сильно износился обратный клапан камеры высокого давления.

Внутри гидрокомпенсатор обязательно должен быть заполнен смазочной гидравлической жидкостью.

Если в полости есть воздух, то зазоры будут компенсироваться не полностью, а то и вовсе не будут. В этом случае может помочь ремонт гидрокомпенсаторов. Также ремонт может потребоваться в случае, если деталь заклинило, в механизм попали посторонние частицы.
