Как подключить цифровую тв приставку к телевизору, монитору и можно ли сразу к двум?

Как подключить приставку к старому и современному телевизору

Процесс подключения нового и старого телевизора практически не отличается и уж точно не представляет трудностей, поэтому объединим этот процесс в одну инструкцию:

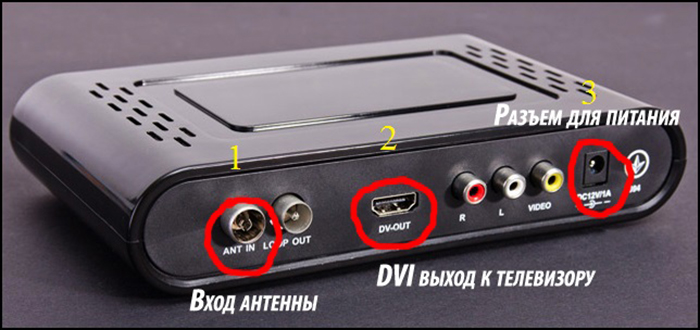

Шаг 1. Необходимо обеспечить соединение приставки с источником телевизионного сигнала.

• подключите приобретённую внешнюю антенну в соответствующий разъём (No1);

Шаг 2. В зависимости от типа разъёма VGA/DVI/HDMI соедините видеовыходы нового телевизора и приставки посредством одного кабеля. В случае со старым телевизором соединение производится тремя (композитными) или шестью (композитными + компонентными) кабелями разного цвета. Каждый кабель соединяется с разъёмом своего цвета.

Три кабеля имеют следующие цвета: белый, жёлтый и красный.

Шесть кабелей имеют следующие цвета: белый, жёлтый, красный, зелёный, синий и снова красный.

Шаг 3. Подключите кабель питания к приставке и включите её в сеть.

Шаг 4. На экране телевизора появится приветственное меню. Дальнейшая настройка зависит от модели, но в целом сводится к немедленному поиску доступных каналов посредством нажатия кнопки «ОК» на дистанционном пульте управления.

Шаг 5. В новых телевизорах каналы будут доступны для просмотра сразу по окончании поиска, старый же телевизор необходимо перевести в режим AV, либо переключить на нулевой канал.

Можно ли подключить монитор к ТВ-приставке

В большинстве случаев ответ положительный. Но не все мониторы подходят для подключения к ТВ-приставкам. Придётся провести небольшую проверку:

1. Разрешение монитора должно быть не менее 1280х720. Все современные ТВ-приставки транслируют в разрешении от 720р и выше, поэтому маленький монитор нам не подойдёт.
2. Теперь сравним гнёзда. ТВ-приставки, как правило, оснащены HDMI и/или DVI-портами, изредка встречаются SCART. Сравните порты на мониторе и приставке. Есть ли одинаковые? Если да, то всё в порядке. Если нет, то вам не подключить монитор без специального переходника VGA-HDMI (или VGA-DVI, если приставка только с DVI-портом). Его можно купить в магазине электроники за 200–300 рублей.
3. Если и на приставке, и на мониторе есть как HDMI, так и DVI-порты, то выбирайте подключение через HDMI. Так изображение будет качественнее.
4. Проверим поддержку протокола HDCP. ТВ-приставки, как правило, используют этот протокол для защиты телевещания от пиратства. Монитор должен поддерживать его. Как это проверить? Обратитесь к документации, которая шла вместе с монитором. Если у вас её нет, зайдите на сайт производителя — там наверняка можно скачать файл с характеристиками. Если же ваша модель монитора уже не выпускается (или вы не нашли на сайте спецификацию), просто свяжитесь с производителем по горячей линии или в чате на официальном сайте. Назовите модель монитора — сотрудник вам сможет предоставить нужные данные.

5 способ — покупка специальной платы

Иногда для подключения покупают электронную плату. Для этой цели можно использовать Universal LCD Driver Board. Её необходимо встроить в монитор. Чтобы это сделать, владелец должен обладать специальными навыками. В противном случае для выполнения работы потребуется приглашать специалиста.

Преимущества и недостатки

В этом случае подключение происходит более сложно по сравнению с другими вариантами. При этом владелец получает такие возможности:

Это нужно для установки платы

Как подключить

Для того, чтобы встроить плату, нужно выполнить следующие действия:

1. Перед тем, как приступить к работе, нужно заранее приготовить необходимые материалы и инструменты. Для работы потребуется приобретённая плата, которую необходимо подключить, паяльник, отвёртка, провода и шлейфы.
2. Потребуется снять крышку с монитора. Для этого откручивают винтики и аккуратно складывают.
3. Нужно разыскать имеющуюся плату расширения и аккуратно отсоединить её от шлейфа. Это нужно делать очень аккуратно. Если будут нанесены повреждения, то монитор может стать неисправным и непригодным для работы с компьютером или в качестве телевизора.
4. При осмотре необходимо прочесть внутреннюю маркировку для матрицы экрана. Это нужно для того, чтобы при поиске прошивки найти подходящую версию.
5. Вместо стандартной платы установить ту, которая была приготовлена. При проведении пайки необходимо обеспечить соответствие проводов используемой распиновке.
6. После того, как плата была подсоединена нужно установить правильное напряжение с помощью джампера. В большинстве случаев требуется установить 12 В.

Такие платы обычно снабжаются инфракрасными узлами. Нужно проверить наличие датчика и разобраться с тем, как его устанавливают. Некоторые ставят на плате, другие — снаружи. ИК-устройство позволяет выполнять управление с помощью пульта ДУ. Перед установкой крышки монитора на место надо убедиться в том, что ИК-датчик включён.

После того, как установка электронной платы будет завершена, потребуется проверить работоспособность системы. После включения необходимо найти доступные каналы. Для этого удобнее всего перейти настройки и воспользоваться опцией автопоиска. Все обнаруженные каналы можно просмотреть и убедиться в качестве воспроизведения.

Если необходимо, некоторые каналы можно установить вручную. Для этого нужно будет указать их частоту. Эти значения для разных каналов можно уточнить на сайте местной компании, которая обеспечивает телевещание.

Подключение цифровой приставки

Выбор приставки, а также её подключение очень зависят от года выпуска телевизионного приёмника, а следовательно, и наличия на нём входных портов определённого стандарта.

К современному телевизору

При подключении к устройству DVB-T2 современного телевизионного приёмника из всех имеющихся у него входных разъёмов лучше всего использовать HDMI, так как данный интерфейс предназначен для мультимедиа высокой чёткости, и с помощью одного кабеля можно сразу передавать цифровой видео и стерео аудиосигнал.

Подключение ресивера к телевизору производится в следующей последовательности:

• к приставке через гнездо RF IN подключают центральную, внешнюю или комнатную антенну;
• выход приставки HD OUT и вход HDMI соединяют кабелем;
• оба устройства подключают к электрической сети (ресивер через адаптер);
• на дистанционном пульте управления телеприёмника кнопкой «SOURCE» выбирают нужный источник сигнала (в данном случае HDMI);
• с помощью появившегося на экране меню устройства DVB-T2 производят настройку телевизионных каналов.

К старому телевизору

Под старыми телевизорами подразумеваются модели, в которых уже имеются 3 входных разъёма RCA, но отсутствует порт HDMI.

Подключение производится аналогично предыдущему, но с помощью кабеля с «тюльпанами», имеющимися в комплекте большинства ресиверов, при этом цвета гнёзд на обоих устройствах и на штекерах кабеля должны соответствовать друг другу.

В случае, если у телевизора один динамик, а значит, и один аудиовход, к нему подсоединяют штекер белого цвета, а к видеовходу — жёлтого цвета.

После включения приставки и телевизора кнопкой «SOURCE» на дистанционном пульте телеприёмника выбирается источник сигнала AV.

Ещё с большей проблемой столкнутся владельцы телеприёмников, имеющих на входе только разъёмы SCART, D-SUB, DVA или S-VIDEO. Для их подключения на устройствах DVB-T2 должны быть аналогичные выходы. Также необходимо будет приобрести соединительные кабели.

После подключения к сети обоих устройств, в зависимости от выбранного разъёма, на телевизоре кнопкой «SOURCE» пульта управления выбирают нужный источник сигнала SCART, ПК или AV.

Телевизор, у которого есть только антенный вход, не может принимать цифровой сигнал непосредственно с приставки. При подключении к нему выхода HD OUT куском коаксиального кабеля будет приниматься лишь аналоговый сигнал, что равносильно подключению обыкновенной антенны. Решить эту проблему можно, используя дополнительное устройство, — RF-модулятор.

Как сделать Smart TV из обычного телевизора

На сегодняшний день существует несколько вариантов превращения обычного телевизора в Smart TV. Все они осуществляются при помощи стороннего оборудования, которое имеет доступ к интернету. В зависимости от используемой аппаратуры функционал телеприемника будет иметь существенные отличия.

Выполнить трансформацию с помощью Stick

Наибольшую популярность завоевали версии на платформе Android, благодаря универсальности и удобству. Самыми стабильными и качественными на сегодняшний день признаны две компактные модели:

• Amazon Fire TV Stick 4K. Имеет отличный встроенный процессор объемом 2, 4 ГГц, поддерживает стандарты Full HD и 4K. Подключение осуществляется по многоканальной сети MIMO, обеспечивающей высокоскоростную передачу данных.
• X96 S.Мощное устройство , работающее на базе ОСAndroid 9.0. Поддерживает все стандарты видео кроме 8К, и имеет слот для расширения памяти – micro SD. Стик совместим практически со всеми версиями ТВ.

Управление осуществляется с помощью пульта ДУ, поставляемого в комплекте, с помощью которого можно легко изменить настройки и выбрать подходящие опции Смарт ТВ.

Как обычный телевизор превратить в Смарт ТВ с помощью приставки

Для подключения необходимо выполнить ряд несложных манипуляций:

• Провести кабель к устройству (обычно этой процедурой занимается провайдер в рамках заключенного договора).
• Подключить приставку к сети переменного тока.
• Соединить ресивер и телевизор посредством провода HDMI, входящего в комплект.
• Открыть меню ТВ-приемника с помощью его же пульта ДУ и выбрать в качестве источника сигнала порт HDMI 1 или 2, в зависимости от того, в какой разъем было подключено устройство.
• Взять в руки ПДУ от приставки и остальные настройки произвести с его помощью.

На данный момент стабильными и качественными цифровыми приставками признаны следующие модели.

Xiaomi MI4

Xiaomi MI4 – бюджетный вариант, отличающийся отличными характеристиками. Является главным конкурентом техники Apple. Вход для LAN-кабеля отсутствует, зато соединение с интернетом осуществляется через Wi-Fi. После подключения можно использовать все стандартные приложения. Дополнительные приложения доступны в магазине Google Play.Наличие ОЗУ объемом 2 Гб, внутренней памяти – 8Гб, а также встроенного графического ускорителя позволяет скачивать и играть в игры.

Apple TV 4K

Apple TV 4K – надежная приставка с длительным сроком эксплуатации. Для подключения предусмотрены три порта: LAN, HDMI и разъем питания. Легко синхронизируется с аккаунтом Apple, а также мобильными устройствами того же бренда. Способна работать на двух частотах Wi-Fi, имеет интерфейс Bluetooth 5.0.

Используем игровые консоли

Большое количество функций способны добавить мощные и надежные игровые консоли. Они имеют встроенную поддержку Netflix и YouTube. А если приобрести дополнительную приставку, они в считанные минуты превратят обычный телевизор в Smart TV. Хорошим примером может послужить сочетание Xbox, в которой присутствуют все опции для онлайн игр, и консоли PS4 Pro. Вместе они способны открыть доступ к интернет серфингу и загрузке приложений.

• Соединить консоль с телевизором при помощи кабеля USB или HDMI.
• Подключить устройство к сети пи электропитания.
• В настройках телевизора выбрать источник входящего сигнала – HDMI.
• Настроить четкость и качество изображения. Обычно регулировка выполняется в автоматическом режиме, но все же иногда может понадобиться ручная коррекция параметров.
• Войти в свой аккаунт и загрузить нужные и полезные приложения.

После этого устройство будет готово к использованию.

Как превратить обычный телевизор в Смарт ТВ, используя планшет или телефон

Расширить функционал обычного телевизора можно, если подключить к нему планшет или смартфон. В этом случае ТВ-приемник выступает в роли монитора: на телеэкран выводится изображение с дисплея девайса, за счет которого осуществляется управление. Синхронизация осуществляется по-разному, в зависимости от операционной системы устройства.

Для подключения IPhone или iPad можно выбрать один из существующих вариантов:

• USB-переходник;
• Интерфейс HDMI;
• VGA-вход;
• Беспроводной канал Wi-Fi.

Следует помнить, что техника Apple синхронизируется только с фирменными устройствами. Поэтому для просмотра понадобится скачать дополнительное приложение, которые отличаются в зависимости от модели ТВ. Для подключения Android-устройства также может понадобиться USB-кабель либо Интерфейс HDMI-переходник.

Приставка Smart TV

Приставка Smart-TV, с функциональной точки зрения, является лучшим способом сделать из монитора телевизионный аппарат: вы получите возможность не только смотреть привычный телеэфир, но и пользоваться различными «умными» приложениями, в том числе играть в 3D-шутеры или стратегии. Главный недостаток такой приставки заключается в необходимости интернет-соединения. Подключение подобного аксессуара к экрану, подразумевает использование специального адаптера HDMI-VGA, служащего для передачи изображения.

Особенность такого соединения заключается в том, что VGA-интерфейс не поддерживает звуковые кодеки: вывод звука придётся осуществлять по другому каналу. Проще всего купить адаптер HDMI-VGA-MiniJack, к 3,5-миллиметровому разъёму которого подсоединить колонки. Заказать такой переходник можно на AliExpress.

Преимущества

Так как Смарт-консоль является мультимедийным решением, использовать ее только для просмотра телевизионного эфира не целесообразно. Очень вероятно, что вы потратите лишние денежные средства и поймёте, что для удовлетворения ваших потребностей хватило бы простого тюнера. Тем не менее к неоспоримым преимуществам такого аксессуара можно отнести:

• Поддержку Smart-хаба. YouTube, социальные сети и другие полезные приложения станут доступны на обычном видеомониторе.
• Поддержка Wi-Fi и LAN (Ethernet) соединения.
• Высокое качество изображения. Так как максимальное разрешение матрицы монитора выше, чем у обычного телевизора, качество картинки на выходе вас порадует.
• Дополнительный спот для доступа в интернет. Решение с консолью можно использовать и как ТВ-аппарат, и как моноблок на «урезанной» операционной системе.

К сожалению, в «экстремальных» условиях все плюсы этого метода сводятся на нет зависимостью системы от доступа в сеть.

Недостатки

Существенными минусами такого подсоединения являются:

• Обязательное наличие интернета. Смарт-ТВ не может работать без скоростного доступа в Глобальную паутину, что значительно сужает круг возможного применения аксессуара.
• Воспользоваться Smart-TV, например, на даче не получится.
• Стоимость консоли. Смарт-консоль может стоить десяток тысяч рублей.
• Необходимость покупки переходника. Назвать VGA-интерфейс популярным в наши дни крайне трудно, поэтому переходник на данный порт можно найти не в каждом магазине. Ждать полтора месяца посылку с китайского AliExpress захотят далеко не все.
• Использование внешней звуковой аппаратуры. Колонки не только занимают лишнее место, но и требуют вложения дополнительных денежных средств.

Как видите, недостатков не мало, но они перевешиваются количеством плюсов.

Как подключить цифровую приставку к монитору от компьютера

Многие интересуются можно ли использовать цифровое телевидение, так как для некоторых, это условие является обязательным. В ответ на интересующий вас вопрос можно сказать, что существует специальная приставка, которая обеспечит вас сигналом цифрового ТВ. Дело в том, что с помощью этой приставки можно подключить монитор, но не компьютер целиком с отсутствием звукового режима. Необходимо подсоединение колонок.

В приставке есть как вход VGА, так и выход HDMI. Приставка обеспечит звук цифрового ТВ через HDMI разъём. Помимо наличия цифрового сигнала еще имеются разъёмы для usb. Это дает возможность просматривать фильмы, видео через внешний носитель. Также имеется гнездо RCA и выход AV. Старые модели телевизоров тоже можно подключить к тюнеру именно благодаря AV выходу.

Цифровое ТВ позволяет населению самых отдаленных территорий наслаждаться просмотром телепередач в довольно неплохом качестве. Правда иногда наблюдается разный доступ к списку каналов. Например, количество доступных каналов разных городов будет отличаться.

Плюс ко всему становится доступным получать оповещения в экстренных ситуациях через ресивер.

Если ваш телевизор не поддерживает требуемый формат DVB-T2, то замечательным решением станет покупка специальной приставки. Вовсе не обязательно приобретать другой телевизор с более современными настройками и обновлениями. В магазинах полно разного рода приставок на любой вкус по разумным ценам. У них разный дизайн, возможности, опции, но делают они свое дело прекрасно.

Особенности использования монитора в качестве ТВ-приёмника

Решение задачи переделки монитора в телевизор, как правило, связано, с жидкокристаллическими моделями.

Однако если речь идёт о встраивании в корпус специальных плат, оптимальным вариантом является именно ЭЛТ-монитор, позволяющий удобно разместить внутри корпуса все дополнительные детали.

При использовании ЖК-монитора способов получения на экране телевизионного сигнала больше, однако, в большинстве случаев все элементы придётся размещать снаружи.

К преимуществам превращения мониторов в телевизоры можно отнести экономию на покупке нового телеприёмника при наличии старого и неиспользуемого монитора.

В то же время недостатков у такого процесса значительно больше:

• Углы обзора ЖК-монитора меньше по сравнению с телевизорами. Смотреть его можно только, сидя прямо перед экраном, что уменьшает возможное количество зрителей.
• Размеры старых мониторов обычно равны 15–19 дюймам. Подходят они только для небольшого помещения – даже для спальни проще купить недорогой 24- или 32-дюймовый телевизор.
• Качество изображения большинства старых мониторов хуже, чем у телеприёмников. Особенно, если устройство использовалось много лет, а его матрица потеряла часть своих характеристик.
• Практически у всех мониторов отсутствуют динамики, что требует подключения дополнительных внешних колонок.
• Для переделки монитора в некоторых случаях понадобится определённый опыт ремонта электронной техники. При его отсутствии придётся обращаться в сервис.

С одной стороны, переделывать монитор в телевизор не всегда просто.

На это придётся потратить определённое время (в течение которого можно было бы просто заработать часть суммы на ТВ-приёмник), получившаяся картинка получается хуже, а на покупку дополнительных деталей может понадобиться приличная сумма.

Однако затраты всё равно получаются меньше, чем обойдётся приобретение телевизора, а некоторые способы практически не требуют ни вложений, ни усилий со стороны пользователя.

Настройка каналов

Когда ресивер будет подключен к телевизору, самое время начать настройку телевизионного вещания. Многие пользователи задаются вопросом: сколько телеканалов можно будет настроить после подсоединения декодера? Ответ на этот вопрос будет изменяться в зависимости от нескольких факторов. Если ваш выбор пал на бесплатные мультиплексы, то в таком случае можно настроить около 20 телеканалов, в зависимости от места расположения.

Если вы будете пользоваться цифровым кабельным телевидением, то список каналов зависит от выбранного пакета. Кроме того, чтобы смотреть заблокированные трансляции, предстоит покупать CAM модуль. Провайдер вставит в этот адаптер специальную карточку, вследствие чего откроются дополнительные каналы в соответствии с предварительно выбранным пакетом. Естественно, что вам в таком случае придется вносить ежемесячную абонентскую плату.

Таким образом, чтобы запустить процесс настройки «цифры», включите телевизор и декодер, а затем перейдите в режим AV или выберите в качестве источника сигнала HDMI и откройте главное меню приставки. Изначально ресивер не имеет сохраненных телеканалов, поэтому придется настроить их самостоятельно. Для этого используйте опцию «Автопоиск».

Спустя несколько минут вы заметите, что приемником было найдено от 10 до 20 каналов. После окончания автоматического поиска приставка предложит сохранить список трансляций. Алгоритм поиска телеканалов примерно одинаковый, вне зависимости от модели телевизора.

Как наверняка вы заметили из описанных выше советов, подключение, настройка, поиска каналов – максимально простой и понятный процесс, с которым справится абсолютно каждый пользователь.

Проблемы с подключением

Если пользователь выполнил подключение в соответствии с описанным выше алгоритм, но смотреть цифровое телевидение не получается или качество картинки и звука оставляет желать лучшего, потребуется провести самостоятельную диагностику созданной системы.

Среди возможных причин неисправности:

1. Сбой в программном обеспечении приставки. Решить подобную проблему можно с помощью перезагрузки или перепрошивки операционной системы девайса. Для обновления ПО потребуется скачать актуальные драйвера и обновления и выполнить переустановку ОС в соответствии с официальной инструкцией — обычно все необходимые ресурсы можно найти на веб-сайте производителя.
2. Некорректные настройки TB. После подключения тюнера к ТВ запускается автоматическая синхронизация устройств, в результате которой монитор начинает выводить изображение по установленному каналу. В случае, если параметры соединения содержат ошибки, пользователю необходимо выполнить настройку вручную — достаточно указать задействованный input-канал и перезагрузить телевизор.
3. Повреждение кабеля. Не стоит забывать, что обычные телевизионные приставки подсоединяются не только к монитору, но и к антенне и электрической сети — пользователю необходимо проверить целостность всех трёх кабелей и при обнаружении механических повреждений заменить неисправный провод на новый. Попытки отремонтировать шнур с помощью изоленты могут привести к воспламенению оборудования.
4. Проблемы на стороне провайдера. Уведомления о системных ошибках или проблемах с подключением — признак сбоев в сети провайдера, который обязан самостоятельно устранить неисправность. Для получения информации о сроках окончания ремонтных работ рекомендуется позвонить в центр поддержки клиентов.

Также может потребоваться подключить приставку через кабель другого типа: возможно, используемый на телевизоре разъём вышел из строя или просто не поддерживает современную версию интерфейса.

Попытки отремонтировать устройство самостоятельно могут усугубить ситуацию — если представленные советы не дали положительных результатов, владельцу девайсов необходимо обратиться за помощью к квалифицированным специалистам.

Основные виды цифровых приставок

На рынке представлено множество видов цифровых приставок, каждая из которых может быть подключена к монитору:

1. ТВ-приставка формата DVB-T2 — самый простой и распространённый вариант на текущий момент. Предназначена для приёма эфирного цифрового вещания, предоставляющего доступ к 10 основным и 10 развлекательным телеканалам, разделённым на 2 пакета — мультиплекса. В подавляющем большинстве случаев получение видеосигнала первого мультиплекса не представляет собой проблему, а вот со вторым мультиплексом могут возникнуть вопросы, т. к. его вещание производится в основном крупных городах и агломерациях.

2. Кабельный ресивер — предоставляет доступ к вещанию стандарта DVB-C по кабельным линиям. Бюджетные модели обладают стандартным набором функций: показ телепередач, запись эфира и воспроизведения видео со сторонних носителей.

3. Спутниковый ресивер — обеспечивает доступ к телевещанию посредством спутниковой связи. Подходит для местности, не имеющей вышек телевизионной связи и местных интернет-провайдеров. Как правило, обладают расширенным функционалом, благодаря возможности спутникового интернет-соединения.

4. SMART-приставка или Android-приставка — семейство современных приставок под управлением компьютерных операционных систем. Конструкция приборов сходна с конструкцией современных смартфонов, имеются: процессор, оперативная память, модули bluetooth, Wi-Fi и другие модули. Благодаря этой технологии становится возможным установка приложений и расширенной функциональности телевещания.

Можно ли подключить монитор к ТВ-приставке — проверяем совместимость

Наилучшим вариантом является наличие портов HDMI на приставке и на мониторе. Однако на практике могут быть использованы различные разъёмы. Далее рассмотрены различные ситуации, которые могут возникнуть при подключении.

Порты приставки

Набор имеющихся разъёмов у приставки зависит от её модели. Обычно используются следующие порты:

1. RCA – это аналоговый интерфейс. Таком разъём также называют тюльпаном. Он использовался в старых моделях телевизоров для получения сигнала от домашней антенны. При этом аудио и видеосигналы могут получаться раздельно или через один общий разъём.
2. Порт HDMI является цифроаналоговым. Он позволяет передавать сигнал в высоком качестве.
3. Использование интерфейса SCART позволяет передавать видео- и аудиосигнал, только аудио, управляющие сигналы, обеспечивать синхронизацию.

На этом видео можно подробно увидеть процедуру подключения

Порты компьютерного монитора

Порты, имеющиеся на дисплее позволяют получать видеосигнал для показа. В современных моделях в мониторе могут присутствовать также встроенные динамики, позволяя использовать аудиоданные, получаемые от ресивера. Чаще всего используются следующие входные порты:

1. На некоторых моделях предусмотрено использование нескольких RCA портов. Через него нет возможности принимать цифровой сигнал напрямую, однако такие тюльпаны позволяют использовать аналоговые сигналы.
2. В компьютерных мониторах долгое время использовались VGA порты. Их, вероятно, можно назвать стандартными, однако разъёмы, применяющиеся для передачи цифровых телевизионных сигналов.
3. Через DVI-I может передаваться и цифровая и аналоговая информация.
4. DVI-D работает с цифровыми данными.
5. HDMI позволяет передавать качественный цифро-аналоговый сигнал.

Если используются колонки, на них можно передавать данные при помощи кабеля, подсоединяющегося к обычным аналоговым разъёмам RCA.

Здесь показаны различные способы подключения.
