Профессиональные устройства и дедовские способы для поиска скрытой проводки в стене

Причины возникновения

Физически описать короткое замыкание можно следующим образом: в исправной проводке нагрузка ограничивает величину тока, протекающего между проводами с разными потенциалами, когда повреждается изоляционный материал, ток минует нагрузку и протекает непосредственно между проводниками. Такой контакт называют коротким. Замыкание проводки случается по следующим причинам:

если электропроводка в помещении старая, вероятнее всего, что замыкание произошло из-за изношенности изоляционного материала. Со временем в защитной оболочке кабелей появляются микротрещины, которые становятся причиной утечки тока. В свою очередь это вызывает КЗ.
частые перегрузки электросети со временем расплавляют изоляцию провода. Случается из-за неверного расчета сечения проводки.
если монтаж электропроводки, особенно места соединения двух кабелей, выполнен с нарушениями. В соответствии с правилами устройства электроустановок соединение проводников возможно 3 способами: сварка, пайка, винтовые или болтовые сжимы.
механическое повреждение проводки нередко становится причиной замыкания

Случается при неосторожном сверлении стен, также характерно для частных домов, в которых завелись грызуны.
замыкание проводки может случиться при выходе из строя электроприбора, подключенного к сети.
попадание влаги на открытые участки проводки может вызвать короткое замыкание.

После ознакомления с возможными причинами остается узнать, как найти короткое замыкание в проводке и оперативно устранить проблему.

Устранение последствий КЗ

Если поиск короткого замыкания прошел успешно, то пора выдохнуть и приступить к его устранению. Что делать дальше, зависит от степени повреждения электропроводки. Независимо от ситуации перед началом любых ремонтных работ обязательно следует обесточить квартиру и убедиться в отсутствии напряжения.

Нужно оценить, насколько пострадала изоляция кабеля в момент замыкания. Если имеются вздутия, потемнения или оплавления, то провод подлежит замене. По возможности необходимо оценить его состояние по всей длине.

Соединение проводов в распредкоробке с помощью клеммников

Если покрытие провода в порядке, то непосредственное место замыкания удаляется. Уцелевшие концы токоведущих жил зачищаются и соединяются с помощью клеммников Wago, сварки, спайки или опрессовки. В слаботочных цепях на свой страх и риск можно воспользоваться обычной быстрой скруткой. Однако ПУЭ (7 изд. п. 2.1.21) такой способ соединения кабелей не предусматривает и не одобряет.

Как образуется короткое замыкание

Как мы помним из учебника физики за 8 класс, закон Ома для участка цепи определяется по формуле:

где

I – сила тока в цепи, А

U – напряжение, В

R – сопротивление, Ом

Давайте рассмотрим вот такую схему

Если мы подключим настольную лампу EL к источнику тока Bat и замкнем ключ SA, то вольфрамовая нить лампы начнет разогреваться под тепловым воздействием тока. В этом случае значительная часть электрической энергии преобразуется в световую и тепловую.

А теперь покончим с лирическими отступлениями и замкнем два провода, которые идут на лампочку, через толстый провод AВ

Что будет дальше, если мы замкнем контакты ключа SA?

В результате ток пойдет по укороченному пути, минуя нагрузку. Короткий путь в данном случае и есть провод AB. Сопротивление провода АВ близко к нулю. В результате наша схема преобразуется в делитель тока. Согласно правилу делителя тока, если нагрузки соединены параллельно, то через нагрузку с меньшим сопротивлением побежит большая сила тока, а через нагрузку с большим значением сопротивления – меньшая сила тока. Так как провод АВ обладает почти нулевым сопротивлением, то через него потечет большая сила тока, согласно опять же закону Ома:

Как я уже сказал, в режиме КЗ сила тока достигает критических значений, превышающих допустимые для данной цепи.

Как найти короткое замыкание в скрытой проводке?

Ищем участки замыкания

Прежде чем осуществлять поиск обрыва скрытой проводки, стоит удостоверится в том, что имеется напряжение на входе, а автоматы исправны. Если при осмотре автоматов определилось, что пробки находятся во взведенном состоянии, то ЧП произошло в самом доме, если же автомат находится в выключенном положении, то это свидетельствует о произошедшем коротком замыкании. Далее можно приступать к непосредственному поиску участка, на котором произошел сбой.

Как правило, разводка в доме устанавливается по лучевому принципу. Другими словами, от дозовой коробки расходятся лучи (проводка) к розеткам, а на каждый выключатель подводится отдельный кабель. Мы рекомендуем ознакомиться со схемой проводки, которая установлена у вас дома — это значительно упростит поиск места разрыва или замыкания на цепи.

Найдите дозовую коробку и вскройте её — внутри находится несколько скруток. На каждой линии рекомендуется измерить сопротивление и напряжение. Если показатели везде положительные, необходимо искать причину в другой дозовой коробке. Как только вы найдете скрутку, на которой нет напряжения и сопротивления — это означает, что на данной линии произошел обрыв, который необходимо устранить.

Ищем участки замыкания в скрытой проводке

Итак, мы определили общий участок, на котором произошел разрыв. Теперь же необходимо узнать, в каком конкретном месте произошел разрыв, а затем устранить его. Рассмотрим, как найти обрыв в скрытой проводке.

Находим место обрыва

Первый, и наиболее простой метод дальнейших действий — это вскрытие штукатурки и обнаружение провода, на котором нет напряжения. Вскрытие производится с распределительной коробки и далее к месту повреждения. Большой вскрытый участок штробы на стене, пыль и шум — все это для того, чтобы найти и устранить участок величиной в несколько сантиметров.

Отметим, что в некоторых случаях сложность представляет даже определения трассы кабеля, который проходит в стене. Хорошо, если электрики при укладке кабеля пользовались ГОСТами и правилами монтажа проводки, но часты случаи, когда кабели прокладываются самым кратким путем для сокращения расходов. В таком случае может понадобиться снять всю штукатурку со стены для того, чтобы определить трассу и устранить дефект. Для того, чтобы избежать столь разрушительного ремонта, электрики используют специальный прибор для обнаружений обрыва скрытой проводки.

Профессионалы чаще всего используют прибор MS-58M — специальный бесконтактный пробник для определения напряжения на трассе сквозь различные материалы, в т.ч. бетон, кирпич, дерево и т.д.

Прибор MS-58M

Для повседневных целей используются и простые вариации комбинированного типа наподобие MS-48NS. С помощью данного прибора можно определить напряжение на определенном участке проводника, прозвонить провод, а также определить участок трассы, на котором пропадает напряжение.

Прибор MS-48NS

Как правило, такие приборы точно определяют место обрыва — до 8-12 см. Таким образом существенно сокращаются объемы работ и отремонтировать кабель можно без существенных разрушений.

После определения места разрыва, необходимо вскрыть штукатурку, достать кабель и починить его с помощью минимального набора инструментов (пассатижей, ножа, изоленты), после чего — поместить кабель обратно в трассу и привести место в начальный вид.

Посмотрите видео об использовании детектора для нахождения источника короткого замыкания в скрытой проводке:

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Для чего надо знать, где идут провода

Если в квартире намечаются ремонтные работы, перепланировка или необходимо на стену что-то новое повесить, нужно знать, где проходит скрытая проводка. При аварийной ситуации с электрикой это тоже необходимо. А план (чертёж) размещения проводов, как правило, у хозяев отсутствует. По правилам провода в стене можно вести только в вертикальном и в горизонтальном направлении. Но через много лет после выполнения монтажных работ нет никакой гарантии, что всё выполнено по правилам. Работа «вслепую» может привести к большим неприятностям.

Электропроводка

«Дедовские» способы обнаружения скрытой проводки в стене

Для поиска старой проводки люди пользуются и способами «умельцев», и современными специальными приборами.

Демонтаж обоев и визуальный осмотр

Самый простой способ – это снять обои и посмотреть, как проложены по стене штробы. Но не всегда хочется портить внешний вид стены.

Штробы на стене для правильной электропроводки

Металлоискатель обнаруживает в стене все металлические предметы, дорогие модели отличают медь и алюминий от железа. Метод даёт погрешность до 5 см и работает при обесточенном проводе.

Мультиметр или радиоприёмник

Комбинация мультиметр-транзистор тоже может служить детектором положения провода. Мультиметр включается в режим измерения сопротивления транзистора на значение 200 Ом. Один вывод триода используется как антенна. Вокруг провода с электрическим током образуется электромагнитное поле, транзистор в этом поле меняет своё сопротивление, мультиметр это явление отслеживает. Точность – до 6 см.

Простой способ поиска возможен с применением маленького радиоприёмника. В проводах идёт переменный ток с частотой 50 Гц. Если приёмник, настроенный на частоту 100 Гц, поднести к стене с проводами, в приёмнике появится треск. Чем ближе к проводам, тем треск сильнее. Перемещая приёмник вдоль стены и отмечая точки максимального шума, можно с точностью до 10 см определить расположение провода.

Индикаторная отвёртка или слуховой аппарат

Индикаторная отвёртка находит провода под током, заложенные не глубже 2 см. Зато с её помощью можно определить, провод целый или оборван. Для этого нужно взяться за один конец провода, а к другому концу прикоснуться отвёрткой. Если провод целый, то лампочка в отвёртке загорится. Таким же образом ищется фаза и ноль.

Слуховой аппарат, особенно старых марок, применяется так же, как и радиоприёмник.

Короткое замыкание, его причины и последствия

Прежде чем переходить к вопросу, о том, как найти короткое замыкание в скрытой проводке, нужно разобраться с неприятным и опасным явлением, узнать его причины. В этом случае у мастера будет возможность предупредить возникновение таких внештатных ситуаций.

Что такое короткое замыкание?

Для того чтобы объяснить, что такое короткое замыкание, один умный человек привел аналог КЗ, но в бытовой гидравлике. Это внезапный срыв крана. Запорное устройство, работающее исправно, создает потоку воды необходимое сопротивление. Если кран вдруг срывается с резьбы, то сопротивление сразу же падает, а сила напора многократно возрастает. В этом случае хозяевам грозит потоп, ЧП с электросетью может закончиться пожаром.

Короткое замыкание, или КЗ — возникновение контакта между проводниками, имеющими разный потенциал. Причина — возрастание силы тока при снижении сопротивления элементов. Если говорить о типичной электропроводке в квартирах, то в этом случае ЧП провоцирует «внезапная встреча» фазного и нулевого провода. Если в частном доме трехфазное электропитание, то вариантов опасного контакта несколько. Например, замыкание возможно между фазой и нейтралью, а также между фазами, КЗ на землю.

Сила тока при таком контакте сильно увеличивается из-за незначительного сопротивления проводников. Последствием этого явления становится резкий скачок температуры, он провоцирует их нагрев. Если по каким-то причинам не сможет сработать защитный автомат, то температура может достичь предельного значения. Следствием критических величин нередко становится возгорание изоляции и тех материалов, которые легко самовоспламеняются.

Причины, провоцирующие короткое замыкание

Вызвать такую внештатную ситуацию в бытовой проводке может несколько разных факторов. Например:

1. Состояние изоляционных материалов, которые далеки от идеальных. Причины — их старение, особенно в местах перегибов. Свою лепту способна внести повышенная влажность, вызванная «потопом», случившимся из-за халатности соседей.
2. Механическое повреждение изоляции из-за случайного повреждения скрытой проводки. Простые примеры — гвоздь, вбитый в стену, «вмешательство» дрели или перфоратора. Чтобы предотвратить такое ЧП, перед ремонтом рекомендуют узнать, где именно находится проводка.
3. Состояние изношенной проводки. Нередко такие аварии происходят в старых домах, где главные элементы электросети не рассчитаны на реальную мощность всех бытовых электроприборов. Следствие длительной перегрузки — перегрев, расплавление изоляции.
4. Неисправности, возникающие в бытовой технике. Они также провоцируют короткое замыкание в электросети.
5. Обрыв проводов энергосетей из-за порывов ветра, налипания снега и т. д.
6. Некачественный монтаж, некорректный выбор проводников, их сечения.
7. Электроприборы (розетки, выключатели) с плохими контактами.

Самые необычные провокаторы аварии — почти вездесущие грызуны, которые могут решить поточить резцы о первый попавшийся предмет, и тем самым совершить преступление «против человечества» — перегрызть кабель. Такие случаи не повсеместное явление, но они бывают.

Причем иногда «отличаются» мирные питомцы, которые посягают на другое, движимое имущество. Например, «прославился» хомяк, по воле «судьбы» попавший в хозяйский автомобиль, и ставший потом причиной его дорогостоящего ремонта.

Серьезные последствия

Результатом короткого замыкания для хозяев жилья становится:

• выход приборов из строя: в некоторых случаях их ремонт невозможен;
• разрыв/расплавление выключателей, проводов, розеток;
• нагрев и воспламенение изоляционных материалов;
• взрыв, пожар: возможны ожоги и другие травмы;
• худшее последствие — поражение током.

Во всех случаях важнее всего быстро обнаружить источник проблемы и устранить опасность. К сожалению, короткое замыкание происходит внезапно, предотвратить его или заранее определить «слабое» место в сети невозможно.

Изношенность разъемов

Контакты в розетке часто начинают трещать в случае если они изрядно изношены. Как правило, это происходит в момент, когда вы вставляете вилку в розетку.

Износ контактов может также появится и в новых розетках, если внутри них был сделан некачественный сплав. Процессы окисления также ухудшают проводимость и могут привести к появлению искр и треска.

Сам процесс небольших коротких замыканий сопровождается высокой температурой, что прожигает металл контактов, а это в свою очередь еще сильнее ухудшает проводимость электроприбора. В результате такую розетку использовать уже будет нельзя, и она подлежит только замене.

Как найти место короткого замыкания в проводке квартиры

Самое трудное – это найти место короткого замыкания в проводке квартиры, если скрытый монтаж кабеля проводился в штробах. Для определения места к.з. электрики пользуются мегаомметром. У вас, вряд ли имеется такой прибор, поэтому для нахождения исправности в домашней сети используют такие приборы как мультиметр, стрелочный тестер, или лампочку с батарейкой.

Для таких целей мультиметр использовать не рекомендуется, так как режим измерения сопротивления проводится при малом токе (микроамперы), которого не хватает для пробоя нагара в месте замыкания. Лучше взять стрелочный тестер или лампочку с батарейкой. Поиск места неисправности нужно начинать с отключения вводного автомата. Все работы с электропроводкой проводятся только в отсутствие сетевого напряжения.

Прозвонка из батарейки и лампочки

Разберем случай, когда вы не знаете, где произошло короткое замыкание, то есть вы не обнаружили запаха горелой изоляции, не слышали искрения в проводах. Перед поиском неисправности необходимо отключить все выключатели освещения во всех комнатах, вынуть вилки из розеток всех потребителей электроэнергии.

Если вводной автомат находится в подъездном электрощите, открутите фазный провод с нижней клеммы автомата и проверьте на к.з. тестером в режиме самого низкого предела сопротивлений. Стрелка прибора не упала на ноль или близко к нему (нет замыкания), тогда по очереди подключаете освещение во всех комнатах, а затем включайте все бытовые приборы также по очереди.

Стрелочный тестер для прозвонки проводов

Если обнаружили источник замыканий, не включайте его пока не отремонтируйте. А если неисправность не обнаружена и тестер показывает ”0” при всех отключенных потребителях электроэнергии, переходим к следующему шагу. В случае, когда вводной автомат находится в подъездном щитке, прозванивают провода от вводного автомата до первой разветвительной коробки в квартире.

Перед этим отсоединяют концы проводов, идущие от вводного автомата, в коробке. Если замыкание не обнаружено, подсоединяют тестер к проводам в коробке, но уже из квартиры и прозванивают с этой коробки всю оставшуюся проводку. Короткое замыкание есть. Тогда отсоединяют провода от распределительной коробки последней комнаты.

Если к.з. еще обнаруживается тестером, по очереди отключают провода, идущие в распределительные коробки других комнат, до тех пор, пока не будет обнаружена комната с неисправностью. В этой комнате сначала проверяют все розетки. Неисправную розетку заменяют на новую.

Если замыкание опять не нашли, откручивают по очереди все провода от розеток, освещения в разветкоробке. Допустим, нашли неисправность в проводах, ведущих к розетке. При скрытой электропроводкенужно выдернуть кабель из штробы, зачистить её и уложить новый отрезок кабеля.

Кабель нужно менять, т. к. его изоляция уже нарушена высокой температурой тока короткого замыкания. Если портить стену не желаете, тогда можно провести кабель от соседней розетки (если нагрузка неисправной розетки небольшая) по кабельному каналу вниз к плинтусу и поднять его до розетки. Когда неисправна сама розетка, ее нужно заменить.

Чистить розетку не желательно, т. к. нагар проникает глубоко в пластик, что может вызвать повторное замыкание. В проводке новых квартир укладывается кабель с жилой защитного заземления (цвет желто – зеленый). Его также прозванивают относительно фазы и нуля.

Причины и устранение коротких замыканий в кабелях и соединениях

КЗ возникает по следующим причинам:

• физический износ изоляции;
• повреждение изоляции грызунами;
• значительный перегрев изоляции кабелей;
• прямое соединение фазного и нулевого проводов.

Физический износ изоляции

Изоляционные оболочки для проводов изготавливают в основном из поливинилхлорида. Виниловый материал может сохранять свои эксплуатационные качества на протяжении не одного десятка лет. Но агрессивная среда может значительно укоротить срок службы защитного слоя проводов. Этому же фактору подвержены все виды изоляционных лент.

Устранение короткого замыкания вследствие физического износа кабелей и проводов заключается в постоянном контроле состояния проводников и своевременной заменой на новую электротехническую продукцию.

Важно! Когда пропадает звук в правом или левом канале наушников или колонок, следует проверить состояние токоподводящих проводов. Плохая пайка, низкокачественная изоляция могут вызвать КЗ, и звуковоспроизводящие приборы выходят из строя

Это часто встречается в дешёвой китайской продукции, где используются тонкие быстроизнашиваемые проводки.

Повреждение изоляции грызунами

Мыши и крысы нередко становятся виновниками короткого замыкания. Кабели, проложенные в подвальных помещениях и под землёй, зачастую подвергаются риску повреждения грызунами. Прогрызая защитную оболочку силовых проводников, мелкие животные провоцируют замыкание оголённых проводов между собой и на землю.

Устранить такие негативные явления прокладки подземных коммуникаций можно, используя бронировку поверхностного слоя изоляции кабельной продукции. Бронированные кабели обладают повышенной защитой от внешнего физического воздействия, в том числе от грызунов. При этом необходимо сделать санацию в местах обитания мелких вредителей.

Обратите внимание! В гаражах нередко появляются грызуны. Питаясь запасами продовольствия в подвалах боксов, мыши и крысы не брезгуют изоляцией проводки автомобиля

Они могут повредить провода, идущие от аккумулятора, стартера или генератора. В результате происходит замыкание силовых проводов, что может садить АКБ и при движении привести к пожару в машине.

Значительный перегрев изоляции кабелей

В результате большого нагрева изоляция разрушается, что ещё хуже – она может загореться. Перегрев происходит в результате резкого возрастания количества ампер силы тока. Обычно причиной тому являются скачки напряжения в розетках централизованной электросети.

Какой делать защиту от резкого возрастания напряжения и силы тока, решает сам хозяин жилища. Иногда лучше обращаться к специалистам, чтобы они предложили наилучший вариант исключения перегрева кабелей и проводов. Эффективным средством предотвращения негативного фактора является установка автоматических предохранительных блоков.

Электрическую сеть дома или квартиры разделяют на отдельные ветви, которые запитывают от определённого автомата. Назначение каждого прибора маркируют.

Для того чтобы избежать перегрева материнской платы ПК, компьютер подключают к розетке через стабилизатор напряжения. Также подсоединяют стабилизаторы к другим электрическим и электронным приборам. В некоторых случаях устанавливают единый стабилизатор на входе сети электроснабжения.

Прямое соединение фазного и нулевого проводов

В результате прямого контакта между фазным и нулевым проводами мгновенно происходит короткое замыкание. Самое опасное – это то, что может возникнуть электрическая дуга, которая может привести к пожару и произвести значительные разрушения окружающего пространства.

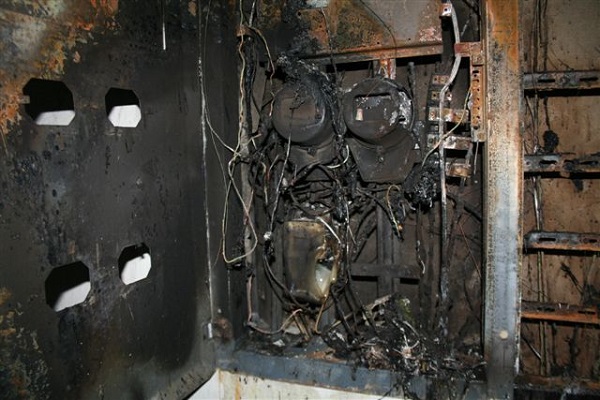

Следствие замыкания в электрощитовой
