Двигатели серии уд: характеристики, неисправности и тюнинг

Модели двигателей для мотоблоков МТЗ

За все время выпуска моторных блоков Минский тракторный завод освоил весь линейку устройств данной цели. Это включало МТЗ с маркировкой: 05, 06, 08 и 12. Позднее к ним добавили Беларусь-09N. Цифры характеризуют мощность юнитов в лошадиных силах (0 не учитывается).

Ремонт двигателя УД

—15 после 28-ми лет эксплуатации намотоблоке МТЗ-05. P.S. После монтажа всего видео обнаружил.

УД

—15 намотоблоке МБ-2, на 2 передачедвигатель не тянет:(, сам по себе он низкооборотистый, чуть газку даешь.

Одним из двигателей для отечественных мотоблоков был UD-2, который был разработан в Ульяновске. Это четырехтактный бензиновый двигатель с двумя цилиндрами. Общий объем составляет 0,6 куб. см и мощностью 8 литров. из. Двигатель развивает 3000 об / мин. Сухой вес составляет 72 кг.

Следующая модель. UD-4. Этот двигатель имеет 4 цилиндра и общий объем 1220 куб. см. его характеристику. нижнее положение клапанов.

Motoblock MTZ-05 получил бензиновый двигатель UD-15. Это четырехтактный одноцилиндровый агрегат с воздушным охлаждением. Рабочий объем составляет 245 у.е. его мощность составляет 5 литров. из. Двигатель

способен доставлять 3000 оборотов и весит 41 кг. Этот двигатель чаще всего используется на мотоблоках отечественного производства и предметов домашнего обихода. Его легко поддерживать, и для него довольно легко приобрести запчасти.

В отличие от предыдущей модели, UD-25 содержит два цилиндра. Рабочий объем достиг 490 кубических метров. см, что позволило увеличить производительность до 8-10 литров. из. Вес устройства составляет 52 кг.

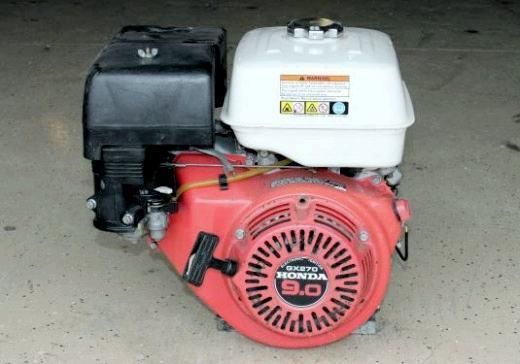

Мотоблоки MTZ-09N оснащены бензиновыми агрегатами зарубежного производства. Это Honda GX270, ее китайский аналог. Lifan LF177 и Kipor KG270. Японский двигатель работает на бензине. Имеет 1 цилиндр. Рабочий объем составляет 269 куб. см, что позволяет получить 9 литров. из. мощность.

Не так давно тракторы МТЗ получили дизельный агрегат. Это было сделано благодаря совместным усилиям Беларуси и Китая. Модель получила маркировку DD-12. Двигатель имеет четырехтактный контур и включает в себя 2 цилиндра. Прибор имеет мощность 16 литров. из. Запуск выполняется с использованием электрического стартера. В комплект входит двенадцативольтный генератор.

Конструктивная простота

Данный агрегат выполнен по четырехтактной схеме и, если верить отзывам пользователей, эффективно работает в течение длительного времени и является неприхотливым в обслуживании. Следовательно, и ремонт двигателя УД-25 осуществляется легко. Иногда сами трактористы на ходу исправляли некоторые неполадки с мотором, которые имеют место на старых агрегатах. Даже такая сложная операция, как настройка зажигания двигателя УД-25 часто осуществляется самими водителями или владельцами агрегатов, где установлены данные моторы (электростанции например).

Особенностью мотора является его воздушное, а не водяное охлаждение. Это сильно упрощает конструкцию двигателя, но вместе с тем требует бдительности от водителя, так как необходимо следить за тем, чтобы двигатель не перегрелся. В этом его слабое место. Также крайне не рекомендуется использовать мотор как мобильную электростанцию в закрытых помещениях, что может привести к проблемам в его работе из-за плохого охлаждения.

Метод настройки угла опережения зажигания

Этот способ лучше всего описывать на примере мотора УМЗ-341. Этот универсальный двигатель оснащен практически теми же деталями, что и другие отечественные и импортные моторы.

Перед тем, как переделать двигатель мотоблока с 80 на 92 бензин, потребуется заменить свечу А 11-3 свечой А17В. После этого можно приступать к регулировке угла опережения, чтобы сместить его не более чем на 2 градуса против часовой стрелки. Алгоритм работ выглядит следующим образом:

1. Полностью слейте бензин с бензобака мотоблока;
2. Запустите мотор и дайте ему время на выработку всех остатков топлива;
3. Снимите наконечник свечи;
4. Отверните 4 болта, удерживающие кожух вентилятора;
5. Снимите кожух;
6. Далее потребуется расконтрить гайку фиксации маховика;
7. Отверните гайку и снимите храповик;
8. Установите съемник маховика. Для этого требуется затянуть винт съемника и несильно ударить по нему молотком;
9. Найдите метку регулировки зажигания;
10. Отверткой ослабьте фиксацию магнето. После этого сместите его основание на 2 мм влево.

Выполнив эти процедуры, необходимо собрать двигатель. В процессе сборки убедитесь, что на конце коленвала есть шпонка. Гайку крепления маховика затяните моментом 16 кгс/м и законтрите контровочной шайбой. Во время этого работайте с не замятой частью детали. После переделки можете уверенно заливать в бак своего мотоблока 92 бензин – агрегат будет работать как «по часам».

Неисправности

В инструкции двигателя УД-25 есть перечень неисправностей, которые могут возникать в процессе работы мотора. Любой двигатель рано или поздно ломается – это лишь вопрос времени. Итак, при работе силовой установки могут возникать следующие неполадки:

1. Посторонние металлические звуки. Чаще всего это говорит о проблеме с клапанной системой. Она требует точной регулировки, и если возникает стук клапанов, то мотор необходимо вскрывать и производить их регулировку.
2. Мотор дымит и при этом нестабильно работает. Подобная проблема довольно сильно распространена на моторах с больших пробегом, требующих капитального ремонта. Она решается путем вскрытия двигателя и последующей замены маслосъемных колец и колпачков.
3. Отсутствие необходимой мощности. Бывает и такое, что силовая установка работает, но при этом ее эффективность и КПД снижены. Часто проблема заключается в карбюраторе, который не создает качественную обогащенную воздушно-топливную смесь, и из-за этого может наблюдаться отсутствие требуемой мощности. Также проблема может заключаться в топливном фильтре, который банально не пропускает в систему необходимый объем топлива. В этом случае проводится диагностика топливной системы в целом, вскрывается карбюратор, осуществляется поиск проблемы и устраняется неисправность.
4. Протечки масла в верхней части мотора. Прохудившаяся прокладка клапанной крышки – основная причина протечки масла. Для устранения протечки головка блока цилиндров снимается, поврежденная прокладка заменяется на новую. В случае обнаружения масла на моторе действовать нужно быстро, т.к. масло может вытечь, и тогда мотор будет работать на сухую, что приведет к его быстрому износу.

Самодельная техника

Двигатель УД 2

Многие самодельщики, прежде чем начать проектировать самодельный мини трактор, как правило задумываются над тем, какой же двигатель на него поставить. Раньше, в эпоху СССР, самым популярным двигателем самодельщиков был двигатель УД 2.

В наши дни он считается уже устаревшим, но все же своих поклонников он не растерял и многие начинающие самодельщики предпочитают на своих самодельных тракторах устанавливать именно двигатель УД 2. УД — это марка многоцелевых стационарных малолитражных двигателей внутреннего сгорания, выпускаемых Ульяновским моторным заводом.Буквы УД в названии двигателя обозначают Ульяновский Двигатель. Все двигатели серии УД выпускались четырехтактными с воздушным охлаждением. С 1952 года Ульяновским заводом выпускалось 3 модели двигателей серии УД:

УД1-одноцилиндровый двигатель, объемом 305 куб.см, мощностью 4 л.с. с нижним расположением клапанов;

УД2- двухцилиндровый двигатель, объемом 610 куб.см, мощностью 8л.с. с нижним расположением клапанов;

УД4- четырехцилиндровый двигатель, объемом 1220куб.см, мощностью 15 л.с. с нижним расположением клапанов;

Эти же двигатели выпускались и другими заводами под марками ПД (г. Петропавловск), СК (Казахстан), СМ (, г.Харьков). Двигатель УД2 относится к среднефорсированным карбюраторным двигателям с удельной массой порядка 9 кг/л.с., что в свое время было нормальным показателем, хотя по сегодняшним меркам это уже многовато для стационарного двигателя. Конструкция двигателя УД2 рассчитана на продолжительную работу при номинальной выдаваемой мощности в тяжёлых условиях работы (пониженные или повышенные температуры воздуха). Ресурс двигателя до капитального ремонта — порядка 3000 моточасов.

Естественно, двигатели УД 2 не лишены своих недостатков, с которыми многие умельцы научились успешно бороться, устанавливая другие карбюраторы, бесконтактное зажигание и т.п.

Вот несколько роликов с переделанными двигателями УД 2:

Видео Двигатель УД 2 с бесконтактной системой зажигания

Видео Двигатель УД 2 с карбюратором от Юпитера

Технические характеристики двигателя УД 2:

Тюнинг

Тюнинг этого силового агрегата в силу отсутствия запаса надежности практически не применяется. При этом имеется возможность замены различного навесного оборудования, что позволяет уменьшить расход топлива и сделать работу силового агрегата более стабильной. Например можно заменить родной карбюратор на модели от китайских скутеров. Подобный тюнинг позволяют существенно уменьшить расход топлива, не потеряв мощности двигателя.

Если же вам всё-таки необходимо увеличить мощность мотора, то можем порекомендовать перенастроить карбюратор, который будет лить в цилиндры более обогащенную смесь. В данном случае мощность двигателя может вырасти до показателя в 14-15 лошадиных сил.

УД-1, УД-2, УД-15, УД-25

УД — марка многоцелевых малолитражных бензиновых двигателей внутреннего сгорания, выпускаемых Ульяновским моторным заводом. УД расшифровываются как Ульяновский Двигатель. Двигатели четырёхтактные, воздушного охлаждения. С 1952 года выпускались 3 основных модели и их модификации: УД-1 одноцилиндровые двигатели мощностью 4 л.с. с нижним расположением клапанов; УД-2 двухцилиндровые двигатели мощностью 8 л.с. с нижним расположением клапанов; УД-4 четырёхцилиндровые двигатели мощностью 15 л.с. с нижним расположением клапанов;

С 1967 года начат выпуск двигателей еще двух моделей: УД-15 одноцилиндровые двигатель мощностью 6 л.с. с верхним расположением клапанов; УД-25 двухцилиндровые двигатели мощностью 12 л.с. с верхним расположением клапанов;

Базовые модели двигателей на заводе комплектовались различным оборудованием, которое обозначалось литерой после цифр: Г — двигатели, предназначенные для привода генераторов.

мплектовались электростартером и переходным кожухом. Магнето с фикстрованным углом опережения зажегания. С — двигатели, предназначенные для привода малогабаритных сельзохмашин. Комплектовались понижающим редуктором.Магнето с фикстрованным углом опережения зажегания. В — двигатели для маломерных судов. Комплектовались разобщительной муфтой, реверс-редуктором, гребным валом и гребным винтом, магнето с регулятором угла опережения зажегания. Изначально имели водяное охлаждение, но серийно выпускались с воздушным (под маркой ПД-221). Т — двигатели, предназначенные для работы на мини-тракторах и катках для асфальта. Комплектовались переходным фланцем для коробки передач, электростартером, бумажным воздушным фильтром, магнето с регулятором угла опережения зажегания (выпускались также под маркой СМ-12). П — пусковые двигатели (для запуска тракторных дизелей). Комплектовались специальной трансмиссией. Не имели системы принудительного воздушного охлаждения и масляной центрифуги. Д — двигатели с уменьшенным номинальным числом оборотов до 2000. Выпускались для замены двигателей снятых с производства двигателей ЗИД-4,5 и Л-6/3. Комплектовались измененными регуляторами, имели другие фазы газораспределения. М — модернизированные в 90-х годах двигатели.

Эти двигатели выпускались и другими заводами под марками ПД (Петропавловск, Казахстан) и СМ (, Харьков, Украина).

Основное применение двигателей — бензиноэлектрические агрегаты серии АБ. Применялись также для привода средств малой механизации: микротракторов, катков для асфальта, компрессоров, лебёдок и в качестве стационарных двигателей на хозяйственных, рыбацких и бакенщицких лодках.

Двигатели УД относятся к малофорсированным карбюраторным двигателям и характеризуются удельной массой порядка 9 кг/л.с., что является нормальным показателем для современных стационарных двигателей. Конструкция двигателей рассчитана на продолжительную работу при номинальной мощности в тяжёлых условиях (пониженные или повышенные температуры воздуха). Ресурс двигателя до капитального ремонта — порядка 3000 часов. По своим удельным показателям двигатели УД-15М и УД-25М находятся на одном уровне со стационарными двигателями аналогичной долговременной мощности, выпускаемыми в США и лишь немного уступают современным типам стационарных двигателей Honda.

Двигатель УД-15. Ремонт, модернизация, тюнинг

Поршни и шатуны

Двигатели TSI от Volkswagen

На двигателе применены двутавровые стальные шатуны с тонкостенной бронзовой втулкой в верхней части. Коренная шейка шатуна имеет заливку баббитовым сплавом марки Б-83. Для регулировки зазора в таком подшипнике крышка коренных подшипников имеет комплект сменных прокладок толщиной по 0,05 мм. По мере износа баббитового подшипника эти прокладки убирают, обеспечивая нормальный зазор.

Поршневая группа мотора оснащается алюминиевыми поршнями. Каждый поршень имеет по два компрессионных и одно маслосъемное кольцо. Конструкция поршня имеет вставки для компенсации термических расширений детали при работе. Для соединения поршня и шатуна используется плавающий поршневой палец, зафиксированный двумя стопорными кольцами.

Назначение двигателя УД-2

Прежде чем более подробно изучить технические характеристики двигателя УД2, необходимо более подробно рассмотреть его тип и назначение. Он относится к категории многофункциональных силовых агрегатов среднефорсированного типа, что позволяет использовать его в широком спектре устройств.

УД 2М использовался в:

• различных моделях бензоэлектрических агрегатов, генераторов;
• насосном оборудовании;
• приводах компрессоров, лебедок и других механических узлах;
• моторных лодках различного назначения.

Двигатель используется в различном оборудовании

Массовый выпуск первых экземпляров УД начался в 1952 году на моторном заводе в Ульяновске, когда были изготовлены моторы трех различных модификаций. Со временем линейка силовых агрегатов была дополнена в 1967 сразу двумя моделями.

Устройство представляет собой агрегат 4-х тактного типа с клапанами, расположенными в нижней части изделия, за исключением более поздних модификаций.

Ресурс двигателя при своевременном техническом обслуживании крайне велик, что позволяет использовать его до сих пор, особенно в удаленных регионах страны. Огромное значение имеет правильная регулировка зажигания, которая позволяет успешно заводить устройство даже в условиях низких температур.

Технические характеристики двигателя УД-2

Желая выяснить особенности, которыми обладает двигатель УД2 М1, а также другие модификации, целесообразно изучить рабочие показатели этой серии моторов. Они практически идентичны для всех модификаций этой серии и делают агрегат оптимальным вариантом для установки на различную спецтехнику, а также самодельные устройства.

Основные технические характеристики УД-2:

• объем изделия — 610 см3;
• мощность — 8 л.с.;
• количество цилиндров — 2, диаметром 7,2 см;
• система смазки — комбинированная;
• рекомендуемый тип масла — минеральное;
• система охлаждения — принудительная, воздушного типа;
• подача топлива — карбюраторная;
• габариты (ДхШхВ) — 55х48,5х55,5 см;
• тип потребляемого топлива — неэтилированный А-72; А-76;
• вес изделия — 72 кг.

Благодаря небольшому уровню расхода топлива, который составляет порядка 370 г/л.с. в час, цена эксплуатации техники крайне экономичная. При этом небольшой вес агрегата и обилие запчастей, позволяют значительно сэкономить на техническом обслуживании, ремонте, выполняя необходимые работы самостоятельно.

Двигатель Ульяновец

Устройство двигателя УД-2

Как показывают многочисленные отзывы владельцев подобного устройства, оно отличается простой, надежной конструкцией, которая способна прослужить долгие годы при надлежащем отношении. Основным элементом двигателя представляется картер, составными узлами которого являются 2 корпусные детали.

К числу других важных составляющих целесообразно отнести:

• кривошипно-шатунный механизм, установленный в картере;
• поршневая группа;
• коленвал;
• маховик.

Необходимо отметить, что при изготовлении деталей этого силового агрегата использовалось сразу 2 материала. Для элементов, больше других подверженных износу, в качестве материала изготовления был выбран чугун, а для других менее ответственных деталей — алюминиевый сплав. Это позволило снизить вес агрегата, а также увеличить срок его службы.

Обслуживание

В отличие от других силовых установок с подобными техническими характеристиками, двигатель УД-25 отличается своей простотой, долговечностью и надежностью. Судя по отзывам мастеров, мотор не нуждался в систематическом сервисном обслуживании. Он требовал только очистки топливной системы, воздушного фильтра и замены масла. Никакие серьезные работы, связанные с ремонтом, обычно не требовались при правильной эксплуатации двигателя.

Отметим, что сам автовладелец, который понимает принцип работы двигателя, сможет осуществить его обслуживание и даже ремонт. Подобная простота силовой установки сокращает затраты на эксплуатации подобной техники.

Для двигателя «УД 25» установлены такие требования по обслуживанию:

Каждый месяц необходимо проверять уровень масла в двигателе и состояние фильтров. Осмотр проводить обязательно.
В первое время техническое обслуживание осуществляется через каждые сто часов работы установки. В частности, проверяются зазоры клапанов, промываются толкатели и кулачки, а также счищается нагар со свечей.
Второе техническое обслуживание осуществляется каждые 200 часов работы мотора. При этом двигатель вскрывается, проверяется герметичность клапанов, осматриваются поршневые кольца и цилиндры силовой установки. После проводится промывка регулятора и заменяется масло. Также при этом определяется состояние топливной системы и проверяется ее герметичность.
Через каждые 500 часов работы двигатель разбирают, промывают магнето, заменяют смазку подшипников и снимают нагар с крышки электродов.

Подобное обслуживание необходимо выполнять строго в указанные сроки, иначе характеристики двигателя УД-25 изменятся в худшую сторону. Кто-то может сказать, что подобный комплект обслуживания предполагает выполнение огромного объема работ, и он будет прав. Современные моторы не требуют подобного обслуживания в столь короткие промежутки времени, однако на то время, когда подобная силовая установка была разработана, это считалось нормой. Причиной необходимости столь частой проверки и обслуживания можно считать низкое качество смазок, топлива, а также примитивность технологии.

Двигатели УД 15 и УД 25

Старт выпуска силовой установки УД-15 был положен в 1967 году, когда было решено начать выпуск созданного на базе мотора ЗАЗ-966. Его рабочий объем составил всего 0,245, в то время как предельная мощность не превышала 6,5 л. с. при максимальных оборотах в 3,6 тысяч. Достижение этих показателей происходило благодаря открытой дроссельной заслонке. Подобная силовая установка, работающая с ограничителем оборотов, достигает только 4 л. с.

Другим агрегатом подобного типа стал несколько более крупный по размерам двигатель УД-25, имеющий уже два рабочих цилиндра. За счет этого объем мотора составляет уже 0,49 л, а рабочая мощность с ограничителем оборотов составляет 8 «лошадей». По своей конструкции такая силовая установка была унифицирована с моделью УД-15. Характерной особенностью этого модельного ряда двигателей была схема привода распредвала. В ней все шестерни находились внутри самого картера. К тому же в обоих агрегатах низкая степень сжатия, составляющая 6 ед. для одноцилиндровой модели и 7 для двухцилиндровой, что позволяет им работать даже с бензином, у которого октановое число начинается с уровня А72.

Двигатель УД 25 имеет два цилиндра

Технические характеристики

Отдельно стоит рассмотреть технические характеристики двигателя УД-15 и его старшего брата УД-25.

Так, они имеют следующие параметры:

1. Габариты изделий – 41/45,5/53,5, а также 53,1/45,4/56,5 см.
2. Объем двигателя – 0,245/0.49 л.
3. Масса – 41/52 кг.
4. Мощность – 4/8 л. с.
5. Скорость вращения коленвала – 3 тыс. об/мин.

Валы и поршни двигателя

Одной из основных характеристик двигателей является применение шариковых подшипников в качестве опор коленчатого вала. Передний подшипник установлен в съемном корпусе, а задний запрессован непосредственно в картер двигателя. Такая конструкция позволила повысить ресурс двигателя и значительно упростила ремонтные работы.

На передней части вала стоит так называемый «смазочный подшипник», который распределяет подачу масла от насоса. Кроме него, на переднем конце вала смонтирована шестерня привода распределительного вала и маховик. Другой конец вала имеет форму конуса, на который устанавливается муфта для привода агрегатов.

Распределительный вал установлен на втулках из бронзовой ленты. Привод клапанов, расположенных в головках, осуществлен при помощи штанг и коромысел. На фотографии хорошо видна крышка клапанов и головка двигателя.

В конструкции УД-15 применены алюминиевые поршни с двумя компрессионными и одним маслосъемным кольцами. В конструкции поршней применена юбка особой формы, которая минимизирует риск прихвата при нагреве. Каждый цилиндр имеет свою чугунную отливку с развитым наружным оребрением. Внутренняя поверхность цилиндра играет роль зеркала.

Устройство двигателей

Также стоит рассмотреть устройство и отдельные узлы таких силовых установок. В большинстве своем они отличаются исключительно дополнительным оборудованием. Зачастую модели используются в виде привода, устанавливающегося на генератор энергии.

Картер

Главным элементом подобного мотора считается картер туннельной схемы, выполненный из алюминия. Внутри него находится специальный корпус переднего подшипника от коленвала, закрепленный болтами. При этом на передней стенке находится подготовленное место для монтажа шестерного насоса, а также редукционного клапана, необходимого для обеспечения давления в смазочной системе. С целью ножного запуска с внешней стороны агрегата находится ось для специальной педали.

Валы и поршни

Не менее важным в силовой установке является использование в виде опор коленвала специальных шариковых подшипников. Так, передний монтируется на корпус и при необходимости его возможно снять, а вот задний находится внутри корпуса картера. Наличие подобной конструкции повышает ресурс и делает более простой сборку двигателя и его дальнейшее обслуживание.

Схема двигателя

Теплообмен

Для обеспечения корректной работы двигателя, важно его корректное охлаждение. На моделях УД15 и УД25 в этих целях применяется система принудительной вентиляции

Этот процесс обеспечивается работой вентилятора, подключенного к маховику. Куда именно подается воздух, определяется специальной системой кожухов, а интенсивность забор воздуха регулируется за счет системы жалюзи, установленных перед передним клапаном.

Смесеобразование

С целью обеспечения питания силовой установки, применяется карбюратор К-16М для моделей УД-15, а также К-45М для двигателя УД-25. По своей конструкции их установка возможна вместе с регулятором оборотов.

Смазка

На обоих двигателях этого модельного ряда используется одинаковая смазочная система. Так, для корректной работы каждого цилиндра предусмотрено 1,5 л моторного масла, которое хранится в нижней части картера силовой установки. Оттуда под высоким давлением оно поступает к различным элементам двигателя, а после в центрифугу с целью очистки от посторонних элементов.

Сообщений 1 страница 30 из 61

Поделиться114 мая, 2016г. 15:31:56

Купил двигатель уд 25 а оказалось магнето от уд 2 (м 149а), и не где не могу найти м 151 есть мысли что можно придумать? Помогите советом

Поделиться214 мая, 2016г. 18:14:37

не могу найти м 151 есть мысли что можно придумать? Помогите советом

Только переделка зажигания на БЭСЗ как у меня. Я конечно не агитирую и не настаиваю. Пост 187 моей темы МТ с двигателем ПД-10(заменён на УД-25), КПП , мост-ВАЗ из пгт.Савраньи пост 259 той же темыМТ с двигателем ПД-10(заменён на УД-25), КПП , мост-ВАЗ из пгт.Саврань

Поделиться314 мая, 2016г. 18:29:36

Антон К. написал(а):

не могу найти м 151 есть мысли что можно придумать? Помогите советом

Только переделка зажигания на БЭСЗ как у меня. Я конечно не агитирую и не настаиваю. Пост 187 моей темыМТ с двигателем ПД-10(заменён на УД-25), КПП , мост-ВАЗ из пгт.Савраньи пост 259 той же темыМТ с двигателем ПД-10(заменён на УД-25), КПП , мост-ВАЗ из пгт.Саврань

Обещаю заполнить свой профиль полностью

Все конечно хорошо раз все работает. А почему катушка от газели, вазовская не пойдет? у меня просто есть ваз донор с бесконтактным зажиганием.И есть магнето м 149. Можно же и на этом корпусе все проделать. мне бы подробно все так как я в зажигании не шарю просто не когда ни вникал,но думаю если разобраться то не чего сложного

Отредактировано Антон К. (14 мая, 2016г. 18:32:54)

Поделиться414 мая, 2016г. 21:30:11

почему катушка от газели, вазовская не пойдет?

Катушка нужна 406.3705 или с ОКИ. Эти катушки имеют два высоковольтных вывода, которые выдают одновременно искру. С этими катушками не нужен будет разносчик (бегунок) в магнето, т.к. ВВ провода с КЗ идут сразу на свечи. С КЗ ВАЗ нужно магнето М151, т.к. в нем есть бегунок и на валу ротора магнето стоит шестерня, которая изменят частоту вращения коленвала 1:2, т.е. 1 оборот коленвала 360 гр = пол оборота бегунка 180 гр. Вот эти кат. заж. заменяют все эти прибамбасы.Теперь, есть более простая схема зажигания для УД-25. Для этого нужно любое тракторное с пускача, рабочее — не рабочее, по барабану, ЛЮБОЕ, лишь бы ротор. Далее, те самые катушки зажигания с Газелевского 406-го двигателя 406.3705 и коммутатор ГАЗ, УАЗ, ЗИЛ для бесконтактных систем зажигания 131.3734-11 (именно этот) и схемка простенькая.Это самый простой, дешёвый способ — это из магнето сделать батарейное бесконтактное зажигание на основе датчика, который уже давно , с завода, живёт в магнето и практически не убиваем при обычной жизни, при этом на выходе получим стабильное зажигание с мощной искрой. Разбираем магнето, из него убираем всё лишнее, подключили под гаечку желтый провод и соединили его с клеммой Д (потому как Датчик!) коммутатора. На схеме показана катушка с одним ВВвыходом, который соединён с угольком распределителя магнето и этим распределителем раздаётся на ту свечу, где сейчас нужна искра. При использовании двухвыходной оковской, газелевской ВВкатушки, её выходы просто соединяются со свечами и искра происходит одновременно в двух цилиндрах.
