Прогорела гофра глушителя: последствия

Ремонт глушителей, замена гофры

Нередко в негодность приходит гофра глушителя. Это внутренняя деталь; если гофра катализатора перестает быть герметичной, выхлопная система не сможет работать нормально. Придется разбирать глушитель и менять её.

Потребуется иметь болгарку, при помощи которой гофру нужно вырезать, после этого внутрь трубы вставляют новую гофру и заваривают отверстие. Новая деталь должна в точности соответствовать старой по форме и размеру. Ремонт гофры глушителя можно осуществить, не снимая его.

Прогореть может внешняя стенка резонатора, реже это случается с бачком глушителя. Можно при помощи ремонта продлить эксплуатацию детали. Для этого вырезать из листового металла нужного размера деталь, которая должна привариваться с нахлестом примерно в 10-15 мм.

Ремонтировать самостоятельно или обратится к профессионалам?

На некоторое время отремонтировать выхлопную систему можно и самостоятельно, однако сварочный аппарат в гараже есть далеко не у каждого, кроме этого, при отсутствии опыта велика вероятность того, что вместо того, чтобы приварить нужную деталь, вы прожжете новую дырку в старой. Сварка и ремонт глушителей только на первый взгляд кажется простым занятием, однако, даже имея сварку под рукой, нужно уметь варить таким образом, чтобы не оставалось отверстий и зазоров. Если их не убрать, газы будут выходить через них, приваренная деталь может отвалиться, машина будет работать неправильно и терять мощность двигателя.

Ремонт глушителя автомобиля в Москве предлагают многие компании, подходящие к своей работе профессионально. Цены на эту процедуры сравнительно невысокие, поэтому для гарантированно хорошего результата можно доверить восстановление выхлопной системы и ее тюнинг им.

Признаки неисправности

Значительно ускоряют процесс выхода из строя элементов механические повреждения. Острые камни, периодические касания трубами, плоскостями гофры, бачком глушителя о дорожные неровности создают трещины, царапины, разрывы металлического слоя, защитного покрытия. Медленно, но уверенно в элементах выхлопной системы появляются мелкие отверстия, которые, увеличиваясь в размерах, приносят дискомфорт.

Машина начинает звучать по-другому. Сначала постепенно проявляются мелкие дребезжащие звуки, глухие хлопки. Далее становятся слышны металлические нотки, громкие выхлопы. И, наконец, при резком нажатии на педаль акселератора возникает громкий рев, который слышно за километр. Так ревут спортивные болиды на международных гонках.

Признаки неисправности все больше дают знать о себе. Вот наиболее заметные из них:

• громкий рев, чихание, хлопки;
• сниженная мощность двигателя, слабая тяга, ускорение при разгоне;
• неустойчивый ритм работы мотора, скачки оборотов холостого хода;
• наполнение салона выхлопными газами;
• копоть на металлических деталях.

Выявить прогоревшие отверстия можно при работающем автомобиле на эстакаде либо на яме в гараже. Из них вырываются клубы раскаленного отработанного газа и дыма. Многие автолюбители обращаются к знакомому сварщику, чтобы подварить пораженный участок либо своими руками наложить заплатку из металла. После этого машина может поездить еще пару месяцев.

Причины неисправности гофры глушителя

Этот элемент служит для компенсации вибрационной нагрузки на выхлопную систему, поэтому гофра может выйти из строя из-за жёстких условий эксплуатации.

Неровности на дороге или крупные предметы на проезжей части могут привести к физическому разрушению элемента. Преждевременный выход из строя этой детали также может быть вызван неправильной установкой глушителя, изношенными подушками двигателя и неисправной трансмиссией.

Если волнообразная складка глушителя повреждена, то кроме повышенной шумности может наблюдаться запах выхлопных газов в салоне. В этом случае можно получить сильное отравление, поэтому при первых признаках неисправности этой детали необходимо приступить к ремонту.

Простой способ ремонта

Ремонт гофры глушителя своими руками без сварки может быть выполнен следующим образом:

1. Обыкновенный медицинский бинт пропитывается эпоксидной смолой.
2. Пропитанным бинтом обматывается виброкомпенсатор глушителя.
3. После застывания смолы автомобиль можно эксплуатировать в обычном режиме.

Такой способ является самым простым, но решить проблему неисправности глушителя с помощью эпоксидной смолы можно не более чем на 1 — 2 месяца. Со временем отремонтированный участок прогорит и его снова нужно будет восстанавливать.

Ремонт высокотемпературным герметиком

Специальный герметик для ремонта глушителя также можно использовать для устранения поломки гофрированной трубки выпускной системы автомобиля.

Ремонт осуществляется в таком порядке:

• Герметик наносится на внешнюю поверхность элемента.
• Тонкой жестью, ширина которой должна равняться длине гофры, деталь оборачивается несколько раз.
• Жесть фиксируется с помощью обычных винтовых хомутов по краям и посередине.
• Спустя 24 часа, когда герметик застынет, автомобиль можно будет эксплуатировать в обычном режиме.

Данный способ также является временным и рассчитанным на эксплуатацию автомобиля в течение не более 1 месяца.

Надёжный способ замены (без сварки)

Перечисленные временные способы устранения неисправности волнообразной складки глушителя, не позволяют забыть о проблеме надолго. Поэтому могут использоваться в крайних случаях, когда осуществить полноценный ремонт выпускной системы глушителя не представляется возможным.

Самым правильным и надёжным способом монтажа новой запчасти является сваривание с выпускной трубой. Но когда нет возможности использовать сварочный аппарат можно применить не менее эффективный способ крепления гофры.

Установить данную деталь можно на резьбовые соединения.

Работа выполняется в такой последовательности:

• Старая гофра срезается болгаркой или ножовкой по металлу сразу за сварным швом.
• Далее нужно установить новый виброкомпенсатор.
• Сделать насколько отверстий диаметром 4,2 мм, которые должны быть равномерно распределены по окружности. Отверстия необходимо сделать с обеих сторон обрезанной выхлопной системы.
• С помощью метчика М5 нарезается резьба в отверстиях, которые были сделаны в выхлопной системе.
• В отверстия вкручиваются болты М5, которые обязательно следует установить на граверные шайбы для предотвращения откручивания.

Нарезать резьбу метчиком

Ещё один эффективный способ монтажа

Этот простой способ установки виброкомпенсатора без сварки, при правильном исполнении, позволяет устранить проблему самостоятельно. Установка осуществляется в такой последовательности:

• Срезается старая гофра.
• Новая напиливается продольно в местах присоединения к выпускной системе и устанавливается на выхлопную трубу.
• С помощью хомутов волнообразная складка обжимается в тех местах, где были сделаны надпилы.

Для лучшей герметизации такое соединение также необходимо дополнить тонким слоем высокотемпературного герметика, а хомуты хорошо затянуть и по возможности закернить резьбу любым доступным способом.

Долговечность такого варианта крепления не отличается от стандартного приваривания. Но при сильном ударе в продольном направлении гофра может быть относительно легко отделена от выхлопной системы автомобиля

Поэтому эксплуатация машины с небольшим клиренсом должна осуществляться с особой осторожностью

Заключение

Ремонт многих агрегатов и элементов автомобиля может быть произведён без применения сварочного аппарата. Даже при выполнении ремонта сложных поломок выпускной системы автомобиля, данные детали могут быть эффективно зафиксированы с помощью резьбовых соединений или зажаты хомутами.

Замена гофры глушителя без сварки может быть осуществлена в гаражных условиях, а для выполнения работы не потребуется использовать слишком дорогие инструменты и материалы.

Замена гофры

Самостоятельно заменить гофру довольно просто. Для этого достаточно иметь гараж со смотровой ямой или подъёмником и стандартный набор инструментов.

Выбор гофры

К выбору гофры следует отнестись ответственно. Желательно покупать её у проверенных продавцов.

В зависимости от типа выхлопной системы различают гофры:

• вертикальная;
• горизонтальная.

Вертикальная гофра устанавливается под выпускным коллектором и работает на сжатие. При работающем двигателе она не изгибается, а сжимается и выпрямляется вертикально. Такие гофры имеют длину около 150 мм, а диаметр — 65 мм. При покупке выбирается гофра с соответствующими размерами.

Вертикальная гофра изготовлена из прочных и эластичных сплавов, что позволяет ей растягиваться в длину

Горизонтальная гофра расположена ниже первого колена приёмной трубы и работает на изгиб. В длину она достигает 400 мм, в ширину — 65 мм

При выборе такой гофры следует принимать во внимание способ её соединения с выхлопной трубой

Горизонтальные гофры устанавливаются на большинстве автомобилей

При замене рекомендуется сначала вырезать неисправную гофру и измерить расстояние между двумя трубами. Только после этого можно подбирать новую гофру.

Любая гофра устанавливается на трубу внахлёст на 10–20 мм. Поэтому новая гофра почти всегда должна быть длиннее старой, как минимум на 20–30 мм. Кроме этого, учитывается геометрия выхлопной трубы — новая гофра может не поместиться в пространство между трубами или заметно изменить углы наклона трубы. Последнее может привести к некорректной работе выхлопной системы.

Гофра не должна иметь изгибов, а сварной шов должен быть более плотным

Замена гофры с помощью электросварки

Перед установкой новой гофры нужно правильно отсоединить старую. Для работы потребуются следующие детали:

• новая прокладка, устанавливаемая между коллектором и приёмной трубой;
• резинки крепления глушителя;
• кронштейн крепления приёмной трубы (если такое крепление имеется);
• уплотнительные кольца.

Демонтаж гофры выполняется в следующем порядке:

1. Откручиваются болты крепления приёмной трубы и коллектора.
2. Снимаются резинки крепления глушителя.
3. Отсоединяются прочие крепления выхлопной трубы.
4. Болгаркой спиливается гофра.
5. Удаляются остатки старого сварного шва.

После этого проводят «примерку» новой гофры. Это важная процедура, так как нельзя допускать её изгибов и изломов.

После установки новой гофры все крепления должны встать на своё место, а сама гофра не должна изменить свою геометрию

1. Гофрой соединяются две части трубы (внахлёст на трубу), и вся система устанавливается на место.
2. Места соединения гофры закрепляются электросваркой. Для качественной сварки используют электроды 2–3 мм. Лучшие результаты показывает аргоно-дуговая сварка неплавящимся вольфрамовым электродом с присадкой из нержавеющей проволоки.При монтаже выхлопной трубы гофру необходимо «прихватить» сваркой в нескольких местах
3. Гофра фиксируется в нужном положении сварочным аппаратом в двух или трёх точках по окружности трубы.
4. После этого вся труба снова снимается с креплений и на земле тщательно проваривается сплошным швом.Для предохранения от камней по время движения на гофру можно изготовить и приварить защиту

Видео: замена гофры глушителя с использованием сварки

https://youtube.com/watch?v=VQm0NtkJ5yA

После сварочных работ меняются прокладки, уплотнительные кольца и резинки крепления глушителя, и глушитель в сборе устанавливается на место.

Замена гофры без использования сварки

Гофру можно заменить и без использования электросварки. Для этого потребуются:

• болгарка или ножовка по металлу;
• хомуты (достаточно 48 мм);
• отвёртка.

Согласно приведённому выше алгоритму снимается старая гофра. При креплении новой гофры хомутами для её более надёжной фиксации делается по два небольших надпила с обеих сторон. Затем гофра натягивается на трубы и зажимается по краям хомутами. После этого выхлопная труба устанавливается на место.

Хомуты после установки новой гофры следует периодически подтягивать

По отзывам автовладельцев, производивших ремонт таким образом, конструкция получается надёжной и служит достаточно долго.

Таким образом, снять старую и установить новую гофру своими руками довольно просто. Даже если вам не удалось найти сварочный аппарат, все работы можно сделать без сварки.

Целеустремленный, с активной жизненной позицией, компетентен. Развивающаяся личность и просто веселый и общительный молодой человек! (2 голоса, среднее: 4.5 из 5)

Разновидности гофротруб и области их применения

К основным параметрам, на основе которых производится классификация гофр, относятся:

• диаметр;
• толщина стенок;
• материал изготовления;
• цвет;
• устойчивость к нагрузкам.

Свойства гофр во многом зависят от материала, который использован для их изготовления. Основными же материалами являются:

• ПВХ. Данный вариант получил наибольшее распространение. Такие трубы достаточно дешевы и совсем не горючи. Поскольку УФ-лучи разрушают их структуру, их использование вне дома ограничено.
• Полиэтилен (полипропилен). Эти изделия устойчивы к УФ-лучам, температурным перепадам и агрессивным жидкостям и, следовательно, могут успешно использоваться вне дома.

Металл. Металлическую гофру часто называют металлорукавом. Такие изделия хорошо защищают кабели от повреждений механического характера, они устойчивы по отношению к агрессивным веществам.

Гофра бывает однослойной и двухслойной, а по способности выдерживать нагрузки она различается на:

• легкую, укладываемую в гипсокартонных конструкциях и на потолках подвесного типа;
• среднюю, укладываемую в штробы;
• тяжелые, укладываемые в бетонные стяжки;
• армированные сверхтяжелые, предназначенные для укладки в землю или для подвешивания на опорах.

Гофра может иметь зонд или не иметь его. Зонд – это средство протяжки провода внутри трубки. Изготавливается он в виде стальной проволоки, которая в ходе производства помещается во внутреннюю полость гофротрубы. Это приспособление существенно облегчает укладку электропровода, особенно гибкого.

Функции

Машина с исправной, герметичной системой выхлопа отработанных газов работает тихо, звука заведенного двигателя почти не слышно. Главное назначение системы – отведение в атмосферу отработанного газового материала, образовавшегося после сгорания топлива.

Большую роль при этом играет:

• снижение шумов, возникающих в результате работы мотора, выведения газов;
• нейтрализация их токсичности;
• создание необходимого давления для двигателя.

Наибольшие разрушения для выхлопной системы создают внешние воздействия. Коррозия стремительно, день за днем разъедает металл, превращая в труху. Городские коммунальные службы используют противогололедные реагенты, солевые растворы. Эти субстанции в смеси с песком, мелким щебнем значительно ускоряют процессы внедрения ржавчины в выхлопную систему, расположенную в самом уязвимом месте под днищем автомобиля.

Состояние усложняется температурными перепадами в межсезонье, особенно страдают сварные швы фланцев возле глушителя, выхлопной трубы, гофрированного участка. Конденсат, который накапливается внутри резонатора, глушителя, прибавляет разрушений изнутри, «агрессивные» химические соединения, имеющиеся в выхлопных газах, окончательно добивают всю конструкцию.

Что потребуется для замены?

1) Новый резонатор (другие названия: глушитель первой степени или дополнительный глушитель).

Алюминизированный резонатор Transmaster Universal нерж. (двухбочковый)

Какой выбрать резонатор: один или два бачка (бочки)? Однобочковый или двухбочковый?

На первые модели «Жигулей» ставились дополнительные глушители с одной бочкой, а на автомобили с более мощным мотором с объемом 1.5, 1.6 литра (ВАЗ 2105, 2106, 2107) — двухбочковые.

Особой разницы в установке резонатора с 1-ой или 2-мя бочками нет, они взаимозаменяемы и подойдут к любым моделям, за исключением универсалов ВАЗ 2102, 2104.

Что касается уровня шума, то дополнительный глушитель с одной бочкой считается чуть шумнее, но зато дает небольшую прибавку в мощности автомобилю (отсутствует дополнительное сопротивление на выпуске). Хотя прирост этой мощности слабо ощутимый.

Резонатор для классики, состоящий из двух «банок» менее шумный. Обычно, первая банка — это пламегаситель.

2) Два металлических хомута (44 мм. — для стыка с основным глушителем, 46 мм. — для стыка с приемной трубой). Подойдут также и хомуты размером чуть больше, например, с диаметрами 44.5 мм. и 48 мм.

Хомут глушителя d44.5 мм и d48.5 мм

3) Графитная смазка

4) Наждачная (шлифовальная) бумага средней зернистости 5) Гаечные ключи на «7», «13» мм. 6) Универсальная жидкость WD-40 («вд», «вэдэшка») 7) Молоток, деревянная проставка, отвертка.

Замена гофры глушителя

Некоторое время назад приобрести и использовать гофру можно было только владельцам иностранных автомобилей. Теперь же все поменялось и этот элемент можно установить практически на любое отечественное транспортное средство серии ВАЗ.

Обычно установка гофры глушителя производится в автосервисе с использованием профессионального сварочного оборудования и инструментов. Монтаж сложен тем, что необходимо подбирать определенный температурный режим.

Традиционно работы выполняется в несколько этапов:

• спиливание старой гофры при помощи болгарки;
• приваривание новой детали;
• обработка швов.

Такую операцию рекомендуется доверить специалистам, имеющим соответствующий опыт. В противном случае неправильный монтаж может отрицательно сказаться на сроке службы гофры.

Своими руками

При наличии какой-либо неисправности не всегда получается обращаться в автомобильный сервисный центр или вовсе есть желание проводить ремонт только своими силами.

По общему счету работа по замене гофры глушителя не так сложна, как может показаться. Только у рядовых владельцев автомобиля она может занять несколько часов, а  профессионалы затратят на это гораздо меньше времени.

Подготовка

Для облегчения процесса, лучше всего снять трубу выхлопной системы вместе с гофрой. При помощи болгарки срезать неисправную деталь как можно ближе к сварным швам. Для примерки нового элемента выхлопной трубопровод ставится на место, но не закрепляется, и на него примеряется гофра. Это нужно проделать во избежание в будущем возникновения перекосов, что приведет к нежелательной дополнительной нагрузке на деталь и скорому выходу ее из строя.

Видео — замена гофры глушителя своими руками:

Наметив оптимальное расположение, стоит сделать сваркой две или три точки, чтобы немного прихватить деталь к входным трубам, после чего аккуратно снять всю трубу.

Сварка

В идеале иметь полуавтоматический аппарат, с которым можно вообще забыть про существование автосервисов. Но при его отсутствии сойдет и инверторное оборудование с электродами диаметром от 1,6 до 2 мм.

Перед работой трубу необходимо хорошо зачистить. Саму сварку следует проводить с минимальным значением тока в зависимости от выбранного электрода, попутно оббивая шлак. По окончании работы сварные швы нужно обработать каким-нибудь автомобильным покрытием (эмаль или грунтовка) либо герметиком.

Так как применение обычного сварочного оборудования в данной операции не предусмотрено, небольшая тренировка на тонком листе металла не помешает. Хорошо подойдет обычная консервная банка. В этом случае герметичность шва очень легко проверить. При положительном результате можно переходить непосредственно к основной работе. В ином случае нужно еще поучиться. Стоит заметить, что работать с инверторным сварочным аппаратом сложно, но возможно при определенном навыке.

В завершение остается выхлопную трубу поставить на свое место, заодно заменив прокладки соединительных фланцев.

Без сварки

Точный срок службы гофры невозможно установить, так как учитываются условия эксплуатации автомобиля. При неаккуратной езде гофра может быстро выйти из строя даже при качественной установке. Поэтому сварка не всегда оптимальный вариант и в некоторых случаях можно обойтись без нее. Народные умельцы нашли один хороший и действенный способ.

Резьбовое соединение

После снятия старой гофры путем срезания болгаркой, новая деталь надевается на подготовленное место. На кольцах и выхлопной трубе делается несколько отверстий диаметром не боле 6 мм. Далее, нужно тут же при помощи метчика нарезать резьбу. В разборном виде нужно все детали, включая болты, обработать герметиком.

После этого можно приступать к сборке. В результате получается довольно надежное и герметичное соединение. Число болтов подбирается исходя из диметра выхлопной трубы. Обычно это 6-8 штук.

Временная мера

Бывают случаи когда новая гофра глушителя уже куплена, но не получается выбрать время, чтобы заехать в автосервис.

В этом случае поможет один старинный метод, для которого потребуется медицинский бинт. Но если нужна отсрочка для полноценного ремонта на месяц, следует приобрести эластичный бинт, который более плотный и лучше фиксируется.

Для облегчения доступа к пострадавшей гофре, автомобиль желательно загнать на яму. Бинт нужно хорошо пропитать эпоксидной смолой, после чего плотно обмотать прорванный элемент.

Максимум на что можно рассчитывать – это месяц, не более. В противном случае детали буквально начнут сыпаться, и ремонт обойдется существенно дороже.

Поэтому полноценную замену гофры глушителя в такой ситуации следует запланировать на самое ближайшее время.

Виды гофрированных оболочек

При попытке приобрести гофрированную оболочку в магазине покупатель, как правило, сталкивается с большим разнообразием этого электротехнического товара. Различные диаметры, цвета, материалы и маркировки позволяю насчитать несколько десятков разновидностей гофры. Чтобы выбрать нужную, надо четко представлять, чем они отличаются. Так легче понять, какая разновидность нужна именно вам.

По прочностным характеристикам выделяют четыре разновидности гофрированной трубы:

• Легкая разновидность хорошо гнется благодаря очень тонким стенкам. Такую оболочку применяют для проводки, спрятанной за декоративной отделкой на потолках и стенах. От нее нельзя ждать хороших защитных свойств, поэтому применение этой разновидности ограничивается условиями, создающими минимальную нагрузку на провод.
• Средняя версия толще, поэтому ее разрешается прокладывать как в стенах, так и в стяжке. Практический опыт показывает, что надежность защиты такой оболочкой при прокладке проводки в полу недостаточна, но в стенах она показывает хорошие результаты.
• Тяжелая гофра имеет толстые стенки и хорошо защищает кабель и проводку от пыли и влаги. Гнется эта разновидность довольно плохо, поэтому при прокладке применяют специальные муфты.
• У армированной проволокой версии максимальная прочность обеспечивается закладкой внутрь металлической проволоки, скрученной спиралью. Такая гофра предназначена для подземных и воздушных трасс.

Однако прочностные характеристики и толщина стенок – это не единственный параметр, который следует принимать во внимание при выборе гофры. Немаловажным является и тип материала, использованного при изготовлении

Труба может быть пластиковой, изготовленной из стали нержавеющих сортов или метало-полимерной, состоящей из стальной основы с пластиковым покрытием.

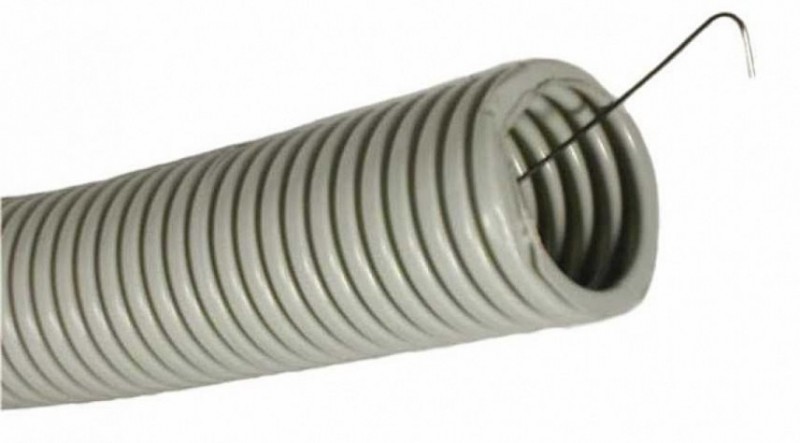

Для удобства монтажа часть гофры выпускается с проволокой, пропущенной внутри шланга. Все, что требуется в момент прокладки – размотать трубку, привязать проволоку к кабелю и вытянуть проволоку с противоположного конца гофрированной оболочки.

Что такое гофрированная труба

Одно из ключевых требований безопасной эксплуатации электрооборудования — защита электрических кабелей и проводов. Проводка, конечно, имеет собственную изоляционную оболочку, но она не всегда способна защитить токопроводящие жилы, особенно если сеть прокладывается в грунте, кирпичной стене или бетонной стяжке.

Кабель-канал в бухте

К сведению! В подобных эксплуатационных условиях верхний защитный слой, сделанный из полимеров, испытывает большие нагрузки.

И если изоляция испортится, могут возникнуть короткое замыкание, пожар. Раньше электропроводка изолировалась различными приспособлениями, например, пластиковыми или металлическими перфорированными коробами. Сейчас провода можно упаковать более удобным и практичным способом — используя гофрированную полимерную трубу.

Ее основная функция — защита проводников от повреждений и других негативных воздействий. На изоляционный слой проводки, ее сохранность могут действовать влажность, ультрафиолетовое излучение, температура. Если закрыть кабеля гофротрубой, их срок службы увеличится в разы. Также гофрированное изделие обеспечивает пожаробезопасность проводки, если та укладывается под горючей отделкой.

Эффективна гофра и при укладке в стяжке — предотвращает перегиб и деформацию проводов, обеспечивает к ним быстрый доступ. Кроме защитных функций, гофра используется как добавочный барьер между человеком и проводами, по которым движется ток.

Обратите внимание! В зависимости от назначения выделяют две разновидности гофрированных труб: для электрокабелей и для прокладки канализации. Вторые — изделия с диаметром от 110 мм

 Провод в гофре защищены от различных факторов

Классификация по назначению:

• трубы для прокладки кабелей. Изделия, используемые при электромонтажных работах. Продаются в бухтах по 50 и 100 м. Их диаметр 16-65 мм. Дополнительно продукция может комплектоваться зондирующей проволокой, упрощающей прокладку. Материалом таких труб может служить нержавеющая или оцинкованная сталь. Такие изделия обладают повышенной устойчивостью к негативным воздействиям, но не имеют диэлектрических свойств. Чаще всего применяются при прокладке на улице в условиях открытого воздуха;
• канализационная гофротруба. Изготавливается из ПВХ или ПП и имеет больший диаметр по сравнению с изделиями для кабелей (110-300 мм). С ее помощью прокладывают внутридомовую, санитарную, общесплавную, безнапорную, ливневую канализации.

Для канализации нужен особый вид

Важно! Для обустройства ливневых канализаций используют гофры с диаметром, превышающим 300 мм. Такая продукция жестче и не обладает полезным физическим свойством — гибкостью

Поэтому при прокладке применяется линейный способ (повороты делаются специальными переходниками).
