Неисправности вентилятора охлаждения и их признаки

С учётом того, что вентилятор является электромеханическим узлом, работа которого обеспечивается отдельной цепью, его неисправности могут проявляться по-разному:

• устройство не включается вообще;
• электродвигатель запускается, но работает постоянно;
• вентилятор начинает работать слишком рано, или слишком поздно;
• при работе узла возникают посторонние шумы, вибрация.

Вентилятор не включается вообще

Главной опасностью, которую несёт поломка вентилятора охлаждения, является перегрев силовой установки

Важно контролировать положение стрелки прибора датчика указателя температуры и чувствовать момент включения устройства. Если электродвигатель не включается при достижении стрелкой красного сектора, скорее всего, имеет место неисправность либо самого устройства, либо элементов его цепи

К таким поломкам относятся:

• выход из строя обмотки якоря, износ щёток или коллектора электродвигателя;
• неисправность датчика;
• обрыв в электрической цепи;
• перегорание предохранителя;
• поломка реле.

Постоянная работа вентилятора

Бывает и так, что мотор устройства включается независимо от температуры силовой установки и работает постоянно. В этом случае могут иметь место:

• замыкание в электрической цепи вентилятора;
• выход из строя датчика;
• заклинивание реле во включённом положении.

Вентилятор включается рано, или, наоборот, поздно

Несвоевременное включение вентилятора свидетельствует о том, что характеристики датчика по каким-то причинам изменились, и его рабочий элемент неверно реагирует на изменения температуры. Подобные симптомы характерны как для карбюраторных, так и для инжекторных «семёрок».

Посторонние шумы и вибрация

Работа вентилятора охлаждения любого автомобиля сопровождается характерным шумом. Его создаёт крыльчатка, рассекая своими лопастями воздух. Даже сливаясь со звуком работы двигателя автомобиля, в «семёрке» этот шум отчётливо слышно даже из салона. Для наших машин он является нормой.

Если же вращение лопастей вентилятора сопровождается гулом, скрипом или свистом, возможно, пришёл в негодность передний подшипник или опорная втулка в крышке. Треск или стук свидетельствуют о контакте крыльчатки с внутренней кромкой рамки, в которую установлен электродвигатель. Такая неисправность возможна вследствие деформации или перекоса лопастей вентилятора. По этим же причинам возникает и вибрация.

Вентилятор охлаждения ВАЗ 2107

В силовых установках первых «семёрок» вентилятор радиатора был установлен прямо на валу водяного насоса. Как и помпа, он приводился в действие ременной передачей от шкива коленчатого вала. Такая конструкция в то время применялась и на других автомобилях. Она практически никогда не выходила из строя, а перегреть двигатель с ней было невозможно. Однако был у неё один недостаток. Постоянно охлаждавшийся силовой агрегат очень медленно прогревался. Именно поэтому конструкторы АвтоВАЗа изменили принцип принудительного обдува, заменив механический вентилятор на электрический, причём с автоматическим включением.

Ранние модификации ВАЗ 2107 имели вентилятор с механическим приводом

Зачем нужен электровентилятор

Вентилятор предназначен для принудительного обдува радиатора охлаждения. Во время работы силовой установки жидкий хладагент через открывшийся термостат поступает в радиатор. Проходя по его трубкам, оборудованным тонкими пластинами (ламелями), хладагент остывает за счёт процесса теплообмена.

Более поздние модификации «семерок» оборудовались электрическими вентиляторами охлаждения

Когда автомобиль движется на скорости, теплообмену способствует встречный поток воздуха, но если машина длительное время стоит, или едет медленно, охлаждающая жидкость остывать не успевает. В такие моменты двигатель от перегрева спасает именно электровентилятор.

Конструкция устройства

Вентилятор радиатора состоит из трёх основных элементов:

• электродвигателя постоянного тока;
• крыльчатки;
• рамки.

  Вентилятор состоит из электродвигателя, крыльчатки и рамки

Ротор электродвигателя оснащён пластиковой крыльчаткой. Именно она, вращаясь, создаёт направленный поток воздуха. Двигатель устройства установлен в металлическую рамку, при помощи которой он крепится к корпусу радиатора.

Как включается и работает электровентилятор

Процесс включения вентилятора у карбюраторных и инжекторных «семёрок» отличается. У первых за его включение отвечает механический температурный датчик, вмонтированный в нижнюю часть правого бака радиатора охлаждения. Когда двигатель холодный, контакты датчика разомкнуты. При повышении температуры хладагента до определённого уровня его контакты замыкаются, и напряжение начинает подаваться на щётки электродвигателя. Вентилятор будет продолжать свою работу до тех пор, пока охлаждающая жидкость не остынет и контакты датчика не разомкнутся.

Цепь устройства замыкается посредством датчика, реагирующего на изменение температуры хладагента

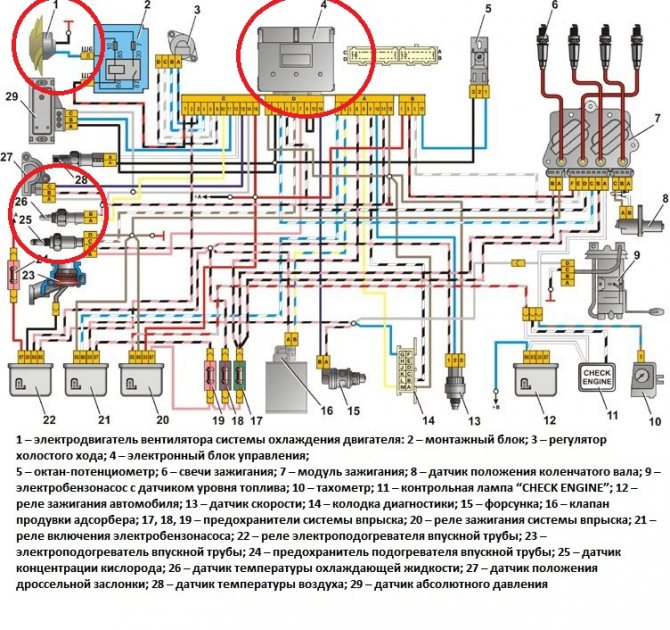

В инжекторных «семёрках» схема включения электровентилятора другая. Здесь всё контролирует электронный блок управления. Исходным сигналом для ЭБУ является информация, поступающая с датчика, установленного в выходящем из двигателя патрубке (возле термостата). Получив такой сигнал, электронный блок обрабатывает его и посылает команду на реле, отвечающее за включение мотора вентилятора. Оно замыкает цепь и подаёт электричество на электродвигатель. Работа устройства будет продолжаться до падения температуры хладагента.

В инжекторных «семерках» вентилятор включается по команде ЭБУ

И в карбюраторных, и в инжекторных «семёрках» защита цепи электровентилятора осуществляется при помощи отдельного предохранителя.

Электромотор вентилятора

Электрический двигатель является основным узлом устройства. В ВАЗ 2107 применялись два типа моторов: МЭ-271 и МЭ-272. По характеристикам они практически идентичны, а вот что касается конструкции, то она несколько отличается. В двигателе МЭ-271 корпус штампованный, т. е. неразборный. Он не нуждается в периодическом обслуживании, однако в случае неисправности, его можно только заменить.

Не каждый электродвигатель вентилятора можно разобрать

Устройство и характеристики электродвигателя вентилятора

Конструктивно мотор состоит из:

• корпуса;
• четырёх постоянных магнитов, приклеенных по окружности внутри корпуса;
• якоря с обмоткой и коллектором;
• щёткодержателя со щётками;
• шарикового подшипника;
• опорной втулки;
• задней крышки.

Электромотор МЭ-272 также в обслуживании не нуждается, но в отличие от предыдущей модели в случае необходимости его можно частично разобрать и попытаться восстановить. Разборка осуществляется путём отворачивания стяжных болтов и снятия задней крышки.

МЭ-272 имеет разборную конструкцию

На практике ремонт электровентилятора нецелесообразен. Во-первых, запчасти к нему можно купить только бывшие в употреблении, а во-вторых, новое устройство в сборе с крыльчаткой стоит не больше 1500 рублей.

Таблица: основные технические характеристики электродвигателя МЭ-272

Характеристики	Показатели
Номинальное напряжение, В	12
Номинальная частота вращения, об/мин	2500
Максимальный ток, А	14

Диагностика и ремонт

Проверку вентилятора и элементов его электрической цепи рекомендуется проводить в следующем порядке:

1. Предохранитель.
2. Реле.
3. Электродвигатель.
4. Датчик температуры.

Проверка работоспособности предохранителя

Предохранитель обычно проверяется в первую очередь, так как этот процесс наиболее простой и не занимает много времени. Для его осуществления потребуется только автотестер или контрольная лампа. Суть диагностики заключается в том, чтобы определить, пропускает ли он электрический ток.

Предохранитель цепи вентилятора установлен в монтажном блоке автомобиля, который расположен в моторном отсеке. На схеме он обозначен как F-7 с номиналом 16 А. Для его проверки и замены необходимо выполнить следующие работы:

1. Отсоединить минусовую клемму от АКБ.
2. Снять крышку монтажного блока.
3. Найти предохранитель F-7 и изъять его из посадочного места.

Диагностика реле

Как мы уже говорили, в инжекторных «семёрках» для разгрузки электрической цепи вентилятора радиатора предусмотрено реле. Оно установлено в дополнительном монтажном блоке, расположенном под вещевым ящиком в салоне машины, и обозначено, как R-3.

Проверить реле самостоятельно довольно проблематично. Гораздо проще взять новое устройство и установить его на место диагностируемого. Если электровентилятор включится при нагреве хладагента до нужной температуры, значит, проблема была именно в нём.

Проверка и замена электродвигателя

• вольтметр или многофункциональный автотестер;
• два отрезка проводов;
• торцевые ключи на «8», «10» и на «13»;
• пассатижи.

Порядок работ следующий:

1. Рассоединяем разъем питания вентилятора.
2. К контактам половинки разъёма, что идёт от электродвигателя подсоединяем два провода, длины которых должно хватить, чтобы подключить их к клеммам батареи.

Диагностика и замена температурного датчика

Датчики температуры карбюраторных и инжекторных «семёрок» отличаются не только конструкцией, но и принципом действия. У первых датчик просто замыкает-размыкает контакты, а у вторых он меняет значение своего электрического сопротивления. Рассмотрим оба варианта.

Карбюраторный двигатель

Из инструментов и средств понадобятся:

• рожковый ключ на «30»;
• накидной ключ или головка на «13»;
• омметр или автотестер;
• жидкостный термометр с диапазоном измерения до 100 ОС;
• чистая ёмкость для сбора хладагента;
• ёмкость с водой;
• газовая (электрическая) плита или бытовой кипятильник;
• сухая чистая тряпка.

Алгоритм проверки и замены следующий:

1. Подставляем ёмкость под пробку на блоке цилиндров силовой установки.

Инжекторный двигатель

В инжекторной «семёрке» предусмотрено два температурных датчика. Один из них работает в паре с прибором, показывающим температуру хладагента водителю, другой — с ЭБУ. Нам нужен именно второй датчик. Как уже упоминалось, он установлен на патрубке рядом с термостатом. Для его проверки и замены нам потребуются:

• автотестер или мультиметр с возможностью измерения напряжения и сопротивления;
• рожковый или накидной ключ на «19»;
• жидкостный термометр с амплитудой измерения температуры до 100 ОС;
• термоустойчивая ёмкость с водой;
• кипятильник или плита (для нагрева ёмкости с водой);
• чистая сухая тряпка.

Порядок работ такой:

1. Находим датчик. Отсоединяем от его контактов разъём.

Воздушные пробки

Не секрет, что причиной излишнего нагрева жидкости являются воздушные пробки. Появляются они вследствие ошибок при замене антифриза, а также из-за протечек в системе охлаждения. В итоге, жидкость прогревается неравномерно, что приводит к нестабильной работе вентилятора, с частыми включениями при поступлении в радиатор более горячей жидкости.

Перед устранением в обязательном порядке следует проверить систему на предмет утечек жидкости. Устранив их, переходят к выгону пробок. Для этого вам понадобится компрессор. Открутите от дросселя одну из трубок, подводящих к ней охлаждающую жидкость. Далее нужно подключить к горлышку расширительного бачка компрессор, и подать в него сжатый воздух. Обычно пары минут хватает, чтобы выгнать все имеющиеся пробки.

Замыкание датчика. Достаточно часто происходит замыкание датчика. В таком случае, вентилятор или молотит, не переставая, или включается значительно раньше срока

При таких подозрениях нужно обратить внимание на время включения вентилятора, и сравнить температуру включения со стандартной. Если температура окажется ниже, то нужно просто поменять датчик и все нормализуется

Утепление на зиму. Многие автолюбители ставят специальные утеплители на радиатор в зимнее время, это позволяет сократить время прогрева автомобиля, и экономить топливо. Но, во время оттепелей температура воздуха достаточно высокая. При наличии утеплителя мотор охлаждается недостаточно, что заставляет вентилятор работать более интенсивно. Для устранения причины просто снимите утепление с радиатора.

Заключение. Система охлаждения машины всегда должна находиться в исправном состоянии. Поэтому, водителю необходимо внимательно следить за состоянием этой системы

Особенно важно правильно отыскать причину, почему постоянно работает или часто включается вентилятор охлаждения. Это конечно не фатальная проблема, но пренебрежение этим сигналом может привести к серьезным неисправностям двигателя

Датчик включения вентилятора Ваз 2107 отвечает за своевременное включение вентилятора радиатора,который предотвращает возможность перегрева двигателя при движении на малой скорости и в других условиях, когда естественного обдува недостаточно для эффективного охлаждения. В противном случае возможно закипание антифриза и даже поломка двигателя.

Для инжекторной системы впрыска

Принудительную подачу топлива в «семерках» для российского рынка начали применять с 2006 года. В этих моделях машин срабатывание вентилятора и другие функции, осуществляет ЭБУ. На ВАЗ 2107 инжектор сигнал о температуре антифриза поступают с термодатчика ОЖ, который находится с правой стороны блока цилиндров двигателя.

Данные обрабатываются ЭБУ, который выдает сигнал на реле управления, чтобы включилось охлаждение — схема.  Датчик включения вентилятора на инжекторных системах ВАЗ 2107 не нужен, его заменяет терморезистивный сенсор, а управляющие функции возложены на контроллер.

В любой «семерке» для защиты вентилятора от замыкания, предусмотрен предохранитель F7, расположенный в монтажном блоке.

Работа датчика температуры ОЖ для инжекторной системы

Обычно включение вентилятора на ВАЗ 2107 сопровождается шумом, который водитель слышит, сидя за рулем. Длительное отсутствие звука работы устройства при движении по городу в летний период, может говорить о неисправности в системе охлаждения, что чревато закипанием антифриза и поломкой узлов двигателя. На подобные дефекты водитель должен реагировать быстро, чтобы не испортить «сердце» своего автомобиля.

Одним из вариантов неисправности в работе цикла охлаждения двигателя может стать поломка термодатчика ОЖ. Кроме системы охлаждения, он отвечает за правильную подачу топливовоздушной смеси в мотор и его включение в холостом режиме.

Датчик, влияющий на работу вентилятора ВАЗ 2107 инжектор, состоит из полупроводникового терморезистора с двумя выводами, впаянного в корпус с резьбой, которой ввинчивается в стенку блока цилиндров. На устройство подается постоянное напряжение 5 В. При повышении температуры антифриза, сопротивление терморезистора уменьшается и наоборот. На входе в ЭБУ, проходя через резистор, напряжение падает при увеличении температуры ОЖ до определенного уровня, после которого контроллер дает сигнал на включение охлаждения.

Как проверить и поставить новый

Проверить датчик, отвечающий за включение вентилятора не потребует много усилий. Основанием для проверки могут служить такие признаки:

• Горит сигнал на приборном щите «Check Engine».
• Непрерывно функционирует вентилятор либо отключен.
• Занижен крутящий момент в холостом режиме.
• Перегрев ОЖ.

Причиной неисправности может послужить устаревшая проводка. Чтобы узнать точно, нужно ее проверить, а потом переходить к датчику.

Для этого:

• Отключается минусовой провод аккумулятора.
• На холодном двигателе сливается антифриз до уровня ниже гнезда термодатчика.
• Сдвигается защитный слой и отсоединяется проводка от температурного сенсора.
• Ключом выкручивается датчик из гнезда.

Далее производится проверка при помощи мультиметра и кипяченой воды. Мультиметр присоединяется к выходам температурного сенсора и устанавливается в режим измерения сопротивления. Сторона с резьбой опускается в кипяток. Если сопротивление стремится к нулю, то датчик исправен. В ином случае, при появлении увеличенных показаний сопротивления, сенсор требует замены.

Для замены лучше приобрести такую же модель, какая была установлена при покупке автомобиля. Установка нового сенсора происходит аналогично в обратном направлении.

Электрическая схема ВАЗ-2107

Электрическая схема автомобиля ВАЗ-2107

1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — датчик включения электродвигателя вентилятора; 10 — электродвигатель вентилятора системы охлаждения двигателя; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — лампа освещения моторного отсека; 17 — датчик сигнализатора недостаточного давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — моторедуктор очистителя ветрового стекла; 20 — блок управления электропневмоклапаном карбюратора; 21 — катушка зажигания; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — монтажный блок; 25 — реле очистителя ветрового стекла; 26 — реле аварийной сигнализации и указателей поворота; 27 — выключатель стоп-сигнала; 28 — выключатель фонарей заднего хода; 29 — реле зажигания; 30 — выключатель зажигания; 31 — трехрычажный переключатель; 32 — выключатель аварийной сигнализации; 33 — штепсельная розетка для переносной лампы**; 34 — переключатель вентилятора отопителя; 35 — дополнительный резистор электродвигателя отопителя; 36 — лампа сигнализатора включения обогрева заднего стекла; 37 — лампа сигнализатора недостаточного уровня тормозной жидкости; 38 — блок сигнализаторов; 39 — электродвигатель вентилятора отопителя; 40 — лампа освещения вещевого ящика; 41 — выключатель плафонов на стойках передних дверей; 42 — выключатель фонарей сигнализации открытых передних дверей***; 43 — фонари сигнализации открытых передних дверей***; 44 — соединительная колодка; 45 — прикуриватель; 46 — часы; 47 — выключатель ламп освещения приборов; 48 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 49 — указатель уровня топлива; 50 — лампа сигнализатора резерва топлива; 51 — спидометр; 52 — лампа сигнализатора включения указателей поворота; 53 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 54 — лампа сигнализатора зарядка аккумуляторной батареи; 55 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 56 — комбинация приборов; 57 — эконометр; 58 — выключатели плафона на стойках задних дверей; 59 — указатель температуры охлаждающей жидкости; 60 — тахометр; 61 — лампа сигнализатора включения стояночного тормоза; 62 — лампа сигнализатора недостаточного давления масла; 63 — лампа сигнализатора включения дальнего света; 64 — лампа сигнализатора включения наружного освещения; 65 — вольтметр; 66 — выключатель сигнализатора включения стояночного тормоза; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева заднего стекла с лампой подсветки; 69 — выключатель фонарей заднего противотуманного света с сигнализатором включения*; 70 — предохранитель цепи фонарей противотуманного света; 71 — плафон****; 72 — задние фонари; 73 — датчик указателя уровня и резерва топлива; 74 — колодки для подключения к элементу обогрева заднего стекла*; 75 — фонари освещения номерного знака.

Порядок нумерации штекеров в колодках: А — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; Б — монтажного блока и трехрычажного переключателя; В — реле аварийной сигнализации и указателей поворота; Г — задних фонарей(нумерация выводов по порядку от края платы); Д — выключатель аварийной сигнализации.

* Устанавливаются на части выпускаемых автомобилей. ** С 2000 г. не устанавливается. *** С 1998 г. не устанавливаются. **** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Вопросы и ответы
Видео регулировки редуктора заднего моста ВАЗ 2107

Читать далее

Вопросы и ответы
Выпрямление вмятин без покраски своими руками

Читать далее

Вопросы и ответы
Грунтовка авто перед покраской

Читать далее

Вопросы и ответы
Диэлектрическая смазка для свечей зажигания

Читать далее

Вопросы и ответы
Жиклеры карбюратора Солекс 21083 для 1.5

Читать далее

Вопросы и ответы
Исправление вмятин на автомобиле без покраски

Читать далее

Вопросы и ответы
Как замкнуть стартер напрямую ВАЗ 2109

Читать далее

Вопросы и ответы
Как отрегулировать карбюратор на скутере

Читать далее

Вопросы и ответы
Автоодеяло: нужно ли использовать?

Читать далее

Отличная статья 0

Принудительное включение вентилятора

Если датчик вентилятора Ваз 2107 сломан, вполне можно ехать по хорошей дороге, не замечая этого. Но стоит съехать на проселок или попасть в городские пробки, двигатель начнет перегреваться. Замена датчика вентилятора не представляет большой сложности, но требует слива охлаждающей жидкости. Даже если под рукой окажется запасной датчик, заменить его в дороге проблематично. Выйти из ситуации можно проще.

Необходимо проделать следующие операции:

• отключить “массу”;
• снять два провода с выводов датчика и соединить (“закоротить”) их;
• изолировать оголенные контакты соединенных проводов;
• подключить “массу”.

В этом случае вентилятор будет работать непрерывно. Чтобы выключить его, придется отключать массу и разъединять контакты.

Если вы уже испытывали проблемы в дороге с датчиком вентилятора, можно установить на автомобиле цепь принудительного включения вентилятора, работающую параллельно датчику. Для этого достаточно подключить к клеммам, идущим к контактам датчика, пару проводов и протянуть их в салон двигателя. На приборной панели установить отдельную кнопку (тумблер) и подключить к ней провода так, чтоб иметь возможность замыкать их при необходимости.

В этом случае при неисправностях датчика не будет необходимости лезть под капот, чтобы принудительно запустить вентилятор.

Инструкция по снятию и замене датчика

Регулятор, который должен стоять в моторном отсеке, имеет свойство периодически выходить из строя. Соответственно, владельцу «семерки» будет полезно знать, как производится процедура демонтажа и установки нового контроллера.

Для снятия и монтажа ДВ выполните следующие действия:

1. В первую очередь, необходимо обесточить бортовую сеть машины. Для этого снимите минусовую клемму с АКБ.
2. Далее, демонтируйте крышку распределительного бачка, а также пробку с радиатора, чтобы не создавать большое давление в системе.
3. Под радиатор необходим подставить емкость, в которую будет сливаться охлаждающая жидкость. Выкрутите кран радиатора и слейте антифриз в тазик или другую емкость.
4. После этих действий нужно отсоединить провода с контроллера. Затем возьмите гаечный ключ на 30 и открутите сам регулятор за большую гайку. Теперь можно произвести демонтаж устройства. При снятии будьте особо внимательны, железное уплотнительное кольцо на регуляторе ни в коем случае нельзя потерять. Сделав это, можно приступать к монтажу нового устройства. В ходе установки не забывайте о том, что непосредственно перед монтажом места соприкосновения контроллера и радиатора необходимо смазать герметиком. При этом герметик должен быть высокотемпературным, данный процесс осуществляется насухую. Благодаря использованию герметика можно предотвратить утечку охлаждающей жидкости.
5. После установки контроллера можно закрутить пробку на радиаторе. Затем сборка осуществляется в обратной последовательности — заливается слитый ранее антифриз, на место устанавливается минусовая клемма батареи. Чтобы быть уверенным в работоспособности системы, прогрейте двигатель и дождитесь включения вентилятора. Также не лишним будет избавить магистрали охладительной системы от воздушных пробок. На нашем ресурсе представлена инструкция по замене антифриза в «семерке». Если у вас возникли вопросы, она поможет вам разобраться, статья по этой ссылке.

Общая характеристика системы охлаждения ВАЗ 2107

Двигатель ВАЗ 2107 всех моделей имеет герметичную жидкостную систему охлаждения с принудительной циркуляцией охлаждающей жидкости (ОЖ).

Назначение системы охлаждения

Система охлаждения предназначена для поддержания оптимальной температуры силового агрегата в процессе его работы и своевременного регулируемого отвода от нагревающихся узлов избыточного тепла. Отдельные элементы системы используются для отопления салона в холодное время года.

Параметры системы охлаждения

Система охлаждения ВАЗ 2107 имеет ряд параметров, влияющих на работу и производительность силового агрегата, основные из которых:

• количество ОЖ — вне зависимости от способа подачи топлива (карбюраторный или инжекторный) и объёма двигателя на всех ВАЗ 2107 используется одна и та же система охлаждения. Согласно требованиям производителя, для её работы (включая обогрев салона) требуется 9,85 л хладагента. Поэтому при замене антифриза следует сразу приобретать десятилитровую ёмкость;
• рабочая температура двигателя — Рабочая температура двигателя зависит от его типа и объёма, вида используемого топлива, количества оборотов коленвала и т. п. Для ВАЗ 2107 она обычно составляет 80–95C. Нагрев двигателя до рабочего состояния в зависимости от температуры окружающего воздуха происходит в течение 4–7 минут. При отклонении от этих значений рекомендуется незамедлительно провести диагностику системы охлаждения;
• рабочее давление ОЖ — Так как система охлаждения ВАЗ 2107 герметична, а антифриз при нагревании расширяется, внутри системы создаётся давление, превышающее атмосферное. Это необходимо для повышения температуры кипения ОЖ. Так, если в нормальных условиях вода кипит при 100C, то при увеличении давления до 2 атм температура кипения повышается до 120C. В двигателе ВАЗ 2107 рабочее давление составляет 1,2–1,5 атм. Таким образом, если температура кипения современных ОЖ при атмосферном давлении составляет 120–130С, то в рабочих условиях она увеличится до 140–145C.

Замена датчика вентилятора ВАЗ 2107 (инжектор)

Порядок замены датчика следующий:

• отключить провод “массы” с аккумулятора;
• снять пробку радиатора и крышку расширительного бачка (во избежание ожогов паром нельзя открывать пробку на перегретом двигателе);
• подставить под сливное отверстие радиатора емкость;
• открутить пробку (или повернуть сливной кран) и слить антифриз из радиатора;
• снять провода с контактов датчика;
• гаечным ключом выкрутить датчик вентилятора ВАЗ 2107 (инжектор);
• проверить состояние медной уплотнительной шайбы под датчиком и при необходимости заменить ее;
• закрутить новый датчик (не забыв поставить уплотнительную шайбу);

Примечание: перед установкой следует на соприкасающиеся части датчика и радиатора нанести слой высокотемпературного герметика.

• залить антифриз в систему охлаждения (лучше залить новый, но можно использовать и ранее слитый, если он в чистый и прозрачный);
• подключить “массу” к аккумулятору и завести машину;
• при работающем двигателе продавить пальцами резиновые шланги системы охлаждения, чтобы устранить воздушные пробки;
• установить пробку радиатора и крышку расширительного бачка;
• прогреть двигатель до рабочей температуры и убедиться в работоспособности датчика.

После этого автомобиль готов к эксплуатации.

Рейтинг: 11 585

Репутация: +4

Благодарил (а): 136 раз Поблагодарили: 28 раз

Сообщение Vebion » 20 ноя 2008, 17:43

Я конечно в инжекторах не шарю но, как предположение, исходя из опыта езды на карбюраторной машине, скажу следующее:

В карбюраторной машине, когда заводишь в холодное время то немного подкачиваешь бензин. Например несколькии нажимами на педаль акселератора. Для подкачки топлива тобишь. В инжекторных насос сам подкачивает топливо когда вы включаете зажигание(думаю все знают это). Так вот, может недостаточно этого топлива подкачивается насосом?

Где находится

За все время производства автомобиля рассматриваемой модели было выпущено достаточно много различных модификаций. Но стоит отметить: на большинстве автомобилей ВАЗ 2106 датчики устанавливаются в специальных гнездах на блоках цилиндров.

Последние выпускаемые модели автомобиля ВАЗ 2106 снабжались термостатами специальной конструкции. Температурный датчик, контролирующий состояние антифриза, располагался в них. Но подобные конструкции встречаются сравнительно редко.

В последнем случае датчик находится рядом с патрубком – именно по нему горячий антифриз попадает в радиатор. Благодаря такому расположению удается получать максимально точные данные. Сам датчик, в силу простоты своей конструкции, выходит из строя сравнительно редко. Проблемы возникают при длительной многолетней эксплуатации. Постепенно терморезистор меняет свое сопротивление. В следствием чего электронный блок управления получает неправильные данные.

Основные признаки неисправности датчика:

присутствие большого количества окислов на поверхности корпуса – при наличии зеленого налета (оксид латуни) причина поломки кроется именно в нем;

• существенное увеличение расхода бензина – неправильные данные, передаваемые на электронный блок управления, нередко приводят к повышению подачи количества топлива при отсутствии на то необходимости;
• проблемы в работе мотора – его сложно завести на холодную, двигатель неожиданно глохнет, работает на холостых оборотах нестабильно.

Ремонтировать температурный датчик на ВАЗ 2106 не имеет смысла. При возникновении поломки его следует просто заменить на новый. Стоимость его составляет от 200 рублей.

Описание датчика включения вентилятора

Где находится датчик температуры в ВАЗ 2107 инжектор или карбюратор, в чем заключается его предназначение? Для начала рекомендуем ознакомиться с назначением и возможными неисправностями.

Место расположения и назначение

Этот контроллер является неотъемлемым элементом охладительной системы силового агрегата и фактически выполняет аналогичную термостату функцию. Когда температура мотора увеличивается до определенного значения, контроллер активирует вентилирующее устройство, что способствует охлаждению радиатора ДВС. Вентилирующее устройство используется для отгона тепла от радиатора благодаря нагнетанию воздушного потока на него. Основное предназначение датчика вентилятора является предотвращение перегрева силового агрегата.

Что касается места установки, то искать это устройство следует в моторном отсеке ВАЗ 2107. Открыв капот, вы сразу же можете увидеть радиаторный узел, в нем и установлен датчик. В зависимости от формы радиаторного устройства контроллер может располагаться снизу слева или справа.

Принцип действия

Принцип работы состоит в следующем:

1. На нижней части контроллера располагается специальная пластина, которая видоизменяется, то есть изгибается в случае увеличения температуры силового агрегата.
2. Во время изгибания пластина оказывает определенное давление на поршень. Последний начинает двигаться вперед, во время перемещения он замыкает контакты на устройстве. Речь идет как о подвижных, так и о неподвижных контактах.
3. В случае, если охлаждающая жидкость остается холодной и не нагревается, то пластина, соответственно, не будет изгибаться.

Принудительное включение вентилятора

В соответствии с техническими характеристиками системы охлаждения «Семерки», вентилятор не должен работать постоянно. Но в некоторых случаях все равно реализуется принцип его принудительного включения. Это происходит в результате поломки контроллера — датчик температуры, расположенный в подкапотном отсеке, вывел на приборку данные о перегретом силовом агрегате, при этом вентилятор не включается. Это может свидетельствовать о поломке датчика вентилятора либо о его плохом контакте с бортовой сетью автомобиля.

Решить проблему можно двумя способами:

1. При движении по ровной дороге можно попробовать ехать без остановок, это позволит обдуть потоком встречного воздуха радиатор двигателя. При этом обязательно нужно следить за температурой мотора, то есть стрелкой указателя на панели приборов. При необходимости остановиться на светофоре включайте отопитель на полную мощность.
2. Но лучше будет принудительно активировать вентилятор. Для этого из датчика необходимо вытащить два контакта, после чего замкнуть их друг с другом, но перед выполнением этих действий следует отключить аккумуляторную батарею. После замыкания подключите аккумулятор — это приведет к тому, что устройство будет работать без перерыва. После остановки автомобиля вентилятор продолжит работать и будет делать это, пока АКБ не разрядится.

Диагностика регулятора

Чтобы выполнить проверку, вам понадобится обычная вода, емкость, термометр, которые сможет работать при высоких температурах, а также обычная бытовая печь.

Диагностика выполняется с помощью мультиметра и осуществляется она следующим образом:

1. Для начала воду нужно налить в тару.
2. Опустите в жидкость часть датчика, противоположную той, на которой находятся контакты.
3. Затем щупы тестера нужно подсоединить к контактам контроллера. Сам мультиметр нужно настроить в режим замера сопротивления или прозвона.
4. Поставьте емкость на плиту и включите газ, постепенно нагревая жидкость в нем. Также в емкости должен находиться и термометр.
5. Когда температура жидкости увеличится примерно до 92 градусов, контакты на контроллере, если она рабочий, должны замкнуться. В этот момент тестер может издать характерный звук. Если этого не произошло, то устройство подлежит замене. Показания тестера необходимо сравнить с нормированными, которые указаны в сервисной книжке (видео о диагностике снял Яковлев Дмитрий)
