Датчик температуры нива 21214

Применяемые датчики температуры

Применяемые датчики классифицируются по двум видам:

• с температурным коэффициентом в отрицательную сторону;
• с положительным температурным коэффициентом.

По цели использования разделяются на 3 типа:

• датчик указателя температуры;
• наружной температуры воздуха;
• температуры охлаждения жидкости.

Чаще используется первый тип (с отрицательным температурным коэффициентом). При желании можно установить сразу две конструкции: одну в качестве основной, другую как дополнительную.

Главной составляющей конструкции датчика ОЖ выступает термистор. По принципу работы это резистор, который меняет свое сопротивление в зависимости от температуры окружающей среды. Он защищен металлическим корпусом, на поверхность которого нанесены резцы. К ним идет присоединение хвостовой части, смонтированной из пластика. Именно тут находятся контакты, присоединяющиеся к проводке. Один контакт — положительный (идет от электронного блока); другой — отрицательный (подключается к массе).

Принцип работы заключается в том, что к термистру подается постоянный поток напряжения от электронного блока в 5 В. При повышении или понижении температуры (в зависимости от используемого вида датчика) сопротивление термистра снижается, соответственно снижается и напряжение, приходящиеся на него. В итоге по попаданию этого напряжения электроблок автомобиля рассчитывает температуру движка и выводит нужный показатель на приборную доску.

Лямбда-зонд

Новый и старый кислородные устройстваДатчик кислорода монтируется на приемной магистрали системы выпуска отработанных газов. Сам кислород, который содержится в этих газах, реагирует с регулятором, таким образом создавая разность потенциалов на выходе. При обедненной смеси содержание кислорода в газах будет высокое. Когда топливовоздушная смесь будет слишком обогащенной, это свидетельствует о том, что кислорода в ней будет недостаточно.

Чтобы обеспечить нормальное функционирование силового агрегата, температура устройства должна составлять не менее 360 градусов. Соответственно, для оперативного прогрева после запуска мотора в контроллер устанавливается нагревательный компонент. При отслеживании параметра выходного напряжения, регулятор сам определяет какую команду по изменению состава горючей смеси выдавать на форсунки. В том случае, когда смесь будет бедной, устройство будет подавать команду на обогащение смеси, если богатая — то выдается сигнал на ее обеднение.

Загрузка …

Снятие датчика положения коленчатого вала

Датчик выдает контроллеру информацию о частоте вращения и угловом положении коленчатого вала.

Датчик — индуктивного типа, реагирует на прохождение вблизи своего сердечника зубьев задающего диска, объединенного со шкивом привода генератора.

Зубья расположены на диске с интервалом 6˚.

Для синхронизации с ВМТ поршней 1 и 4 цилиндров два зуба из 60 срезаны, образуя впадину.

При прохождении впадины мимо датчика в нем генерируется так называемый опорный импульс синхронизации.

Установочный зазор между сердечником и вершинами зубьев должен находиться в пределах 1±0,4 мм.

При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика — в его обмотке наводятся импульсы напряжения переменного тока.

По количеству и частоте этих импульсов контроллер рассчитывает фазу и длительность импульсов управления форсунками и катушкой зажигания.

Снятие и проверка датчика

1. Выключив зажигание, отсоединяем разъем датчика.

2. Крестообразной отверткой отворачиваем винт крепления датчика.

3. Вынимаем датчик из кронштейна крышки привода распределительного вала

4. Сопротивление исправного датчика должно быть в пределах 550–750 Ом

Устанавливаем датчик в обратной последовательности.

Где находится датчик температуры, как снимать

Визуально найти датчик практически невозможно, потому что он скрыт из-за множества других деталей. Расположен он в патрубке, который входит в блок цилиндров.

Для того чтобы снять ДТОЖ, необходимо дать мотору остыть. Замена температурного датчика осуществляется только на холодном двигателе. Для начала необходимо отсоединить аккумулятор. На Ниве, слева от аккумуляторной батареи расположен декоративный кожух, его необходимо демонтировать. После этого стоит слить жидкость охлаждения и, как нашли пластмассовую защелку, которая располагается за защитным кожухом, отсоединить колодку от датчика. Это можно сделать вручную, либо же использовать вспомогательные приборы наподобие отвертки. После этого берем ключ с головкой на 19 и откручиваем ДТОЖ, производим съем совместно с уплотнительным кольцом.

Для Нивы 21214 стоимость датчика варьируется от 200 до 400 рублей. ДТОЖ стоит не очень дорого, но иногда может привести к значительным проблемам, вплоть до поломки двигателя. Поэтому рекомендуется периодически датчик проверять, смотреть на наличие подтеков, а также постоянно следить за температурой двигателя. Стоимость ДТОЖ не существенная, поэтому лучше оградить себя от больших проблем.

ДТОЖ

Контроллер температуры ОЖ также считается датчиком температуры двигателя. Это устройство представляет собой резистор, величина сопротивления в котором изменяется в соответствии с температурой расходного материала. Если вам интересно, где находится ДТОЖ, то он располагается на выпускной магистрали ОЖ, непосредственно на головке блока цилиндров.

Если температура воздуха на улице отрицательная, сопротивления датчика будет повышенным — при 40 градусах мороза этот показатель составит около 100 кОм. Когда же мотор прогреется до рабочей температуры, то сопротивление упадет до 177 Ом.

Когда девайс выходит из строя, на приборной панели будут выводиться неправильные показания касательно температуры двигателя. К примеру, стрелка указателя может совсем не подниматься, иногда она останавливается на середине шкалы. Для диагностики и замены ДТОЖ выполните следующие действия:

1. Для начала подготовьте термометр, который сможет работать при высоких температурах, мультиметр для тестирования и емкость с жидкостью, которую вы будете греть на кухонной плите.
2. Извлеките из гнезда сам датчик, предварительно отсоединив разъем и подставив под место расположения емкость, поскольку при снятии может выйти часть антифриза. Отключите разъем и выкрутите устройство, вместо него установите на время заглушку.
3. Поместите датчик в подготовленную заранее емкость с водой, только опускайте в жидкость ту часть контроллера, которая была ввернута в ГБЦ. Измерьте сопротивление и включите кухонную конфорку для нагрева воды.
4. При увеличении температуры будет падать сопротивления. Измерьте этот параметр несколько раз при разной температуре, после чего сравните полученные данные с нормированными, указанными в таблице в сервисной книжке. Если данные сильно отличаются, то замените устройство на новое.

Возможные неисправности

Следует чаще проверять уровень антифриза в расширительном бачке. Ввиду надежности охлаждения неисправностей в ней случается не так много:

1. Когда автомобиль греется до максимума в любую погоду, а патрубки основного радиатора холодные, то сломался термостат. Элемент не ремонтируется, только меняется.
2. Электрические вентиляторы включаются как попало, в том числе на холодном двигателе, а при перегреве могут и не запуститься. Это значит, что вышел из строя и подлежит замене датчик, передающий данные о температуре контроллеру.
3. Когда указатель на панели выдает неточные данные или не показывает температуру, надо поменять второй датчик, стоящий в головке цилиндров.
4. Постоянно снижается уровень жидкости в бачке. Надо искать и устранять протечку на патрубках или в одном из радиаторов.

Важно периодически проверять наличие люфта оси водяного насоса. Его появление говорит об износе подшипника, необходимо как можно быстрее поменять помпу

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Адаптер совместим с 99% авто, начиная с 1993 года выпуска, подключается по Bluetooth либо Wi-Fi к любому устройству на Android и iOS и Windows. Примечательным является тот момент, что, несмотря на свою невысокую стоимость в районе 2 – 2,5 тыс.руб. устройство видит не только двигатель, как большинство бюджетных адаптеров, но и другие узлы, и агрегаты автомобиля. Так же показывает работу всех имеющихся датчиков в вашем авто в режиме реального времени.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
3. Отсоедините от термоэлемента колодку с проводами.
4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

• мультиметр или другой прибор, способный мерить сопротивление цепи;
• небольшая емкость для воды (можно обычный стакан);
• термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Принцип функционирования

Система охлаждение моделей ВАЗ Нива не контактирует с атмосферой в рабочем состоянии, поэтому требует давления. Охладительной жидкостью выступает антифриз с точкой замерзания – 40 градусов Цельсия. Состав раствора – вода и этиленгликоль. Общий объем контура охлаждения – 10,7 литра. Закипание антифриза возможно после температуры в +110 градусов Цельсия.

Основным функциональным узлом в системе стал термостатический клапан, который распределяет поток охладителя в зависимости от температуры двигателя. Термостат, управляемый термочувствительным датчиком, регулирует направления движения антифриза. Упрощенно схема работы выглядит следующим образом:

1. До разогрева ДВС до рабочей температуры (+90 градусов Цельсия) охладитель с помощью помпы двигается по малому контуру (радиатор отопления салона, термостат, силовая установка).
2. Заслонка открывается в сторону большого контура, где расположен радиатор, при температуре + 80 градусов Цельсия. После фактически весь охладитель перемещается по большому контуру, в основном охлаждаясь через радиатор.
3. Малое кольцо не блокируется, но поступает в него минимум антифриза за счет патрубков более малого диаметра.
4. В модели 2121 вентилятор смонтирован на ось водяного насоса и постоянно направляет поток воздуха на (БЦ). Вентиляторы охлаждения в Ниве 21214 и 2131 парные с электрическим приводом. Активируются поочередно или вместе с помощью температурного датчика (температура включения – около 100 градусов Цельсия).
5. Избыток антифриза при нагреве направляется в расширительный бачок, повышается давление в системе, что снижает порог закипания охладителя.

Летом и в переходные периоды в моделях с инжектором движение охладителя ограничено специальным краном. В модели Нива Шевроле отсутствует такой блокиратор, поэтому отключение обогрева реализуется направлением воздушных потоков мимо теплообменника.

4.6. Термодатчики

БЕНЗИНОВЫЕ МОДЕЛИ БЕЗ КОНДИЦИОНЕРАПроверка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Термодатчик установлен в радиаторе с левой
стороны. Перед снятием термодатчика двигатель и радиатор должны быть
холодными.

2. Отсоедините отрицательную клемму аккумулятора.
3

Частично слейте охлаждающую жидкость из
системы охлаждения, чтобы уровень охлаждающей жидкости был ниже датчика.
Альтернативно можно не сливать жидкость из системы охлаждения, а после
вывинчивания датчика очень быстро установить вместо датчика заглушку.
В этом случае необходимо соблюдать осторожность, чтобы не повредить
радиатор. 4

Снимите провода с контактов датчика

4. Снимите провода с контактов датчика.

5

Соблюдая осторожность вывинтите датчик из
радиатора. Установка

Установка

БЕНЗИНОВЫЕ МОДЕЛИ С КОНДИЦИОНЕРОМ И ВСЕ ДИЗЕЛЬНЫЕ МОДЕЛИ
Проверка

Снятие и установка

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В СИСТЕМЕ УПРАВЛЕНИЯ ВПРЫСКОМ ТОПЛИВА

Проверка

Снятие и установка

Принцип действия

Схема охлаждения Нивы работает под давлением, поскольку в обычном режиме не сообщается с атмосферой. Охладительная жидкость — антифриз с температурой замерзания -40 °С. Представляет собой раствор воды с этиленгликолем, количество для заполнения системы — 10,7 л. Закипает он тоже при повышенной температуре, +110 °С.

Ключевым элементом в работе системы является термостатический клапан, распределяющий потоки жидкости в зависимости от нагрева двигателя. Внутри термостата имеется заслонка, управляемая термочувствительным элементом. При нагреве он перемещает заслонку, открывая потоку другой путь. В целом схема работает по следующему алгоритму:

1. Когда мотор не прогрет до рабочей температуры (90 °С), антифриз, побуждаемый помпой, циркулирует по малому контуру охлаждения: двигатель, термостат, радиатор отопителя салона.
2. При нагреве силового агрегата заслонка термостата начинает приоткрываться, пропуская часть жидкости в большой контур, куда входит основной радиатор. Перемещение заслонки начинается с температуры около 80 °С, а при достижении 92-94 °С она открыта полностью. Практически весь антифриз теперь движется по большому кругу, охлаждаясь в основном радиаторе.
3. Малое кольцо циркуляции не закрывается, ведь печка тоже должна функционировать. Но туда поступает гораздо меньше жидкости из-за малых диаметров патрубков. К этой же линии подключен подогрев карбюратора или дроссельной заслонки.
4. На Ниве ВАЗ-2121 вентилятор установлен на оси водяного насоса и постоянно гонит воздух на блок цилиндров. В моделях ВАЗ-21214 и 2131 2 электрических вентилятора включаются поочередно либо вместе, подчиняясь команде контроллера, а тот ориентируется на показания датчика температуры. Порог включения — приблизительно 100 °С.
5. Лишний объем антифриза, возникающий при нагреве, уходит по шлангу в расширительный бачок. При этом давление в системе возрастает, что еще больше затрудняет закипание жидкости. При остывании идет обратный процесс: антифриз возвращается в систему.

В летнее время и переходный период в машинах ВАЗ-21213 и 21214 проход охлаждающей жидкости через радиатор отопителя ограничивается краном. На Шевроле Ниве такого крана нет, отключение обогрева производится путем перенаправления потока воздуха мимо теплообменника.

Снятие датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки установлен на оси дроссельной заслонки и представляет собой резистор потенциометрического типа.

На один конец его обмотки подается от контроллера стабилизированное напряжение +5 В, а другой соединен с «массой» контроллера.

С третьего вывода потенциометра (ползунка) снимается сигнал для контроллера.

Периодически измеряя выходное напряжение сигнала ДПДЗ, контроллер определяет текущее положение дроссельной заслонки для расчета угла опережения зажигания и длительности импульсов впрыска топлива, а также для управления регулятором холостого хода.

При выходе из строя ДПДЗ или его цепей контроллер включает сигнализатор неисправности и рассчитывает предполагаемое значение положения дроссельной заслонки по частоте вращения коленчатого вала и массовому расходу воздуха.

Снятие и установка датчика

1. Выключив зажигание, отсоединяем электрический разъем датчика

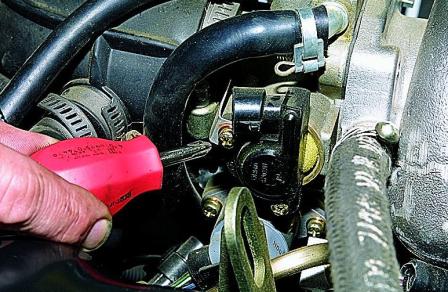

2. Крестообразной отверткой отворачиваем два винта крепления датчика к дроссельному узлу

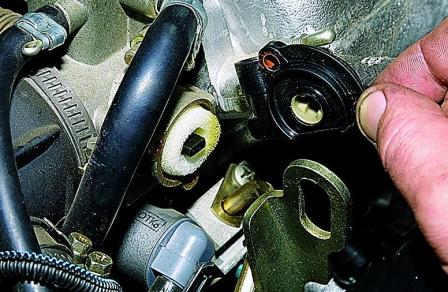

3. Снимаем датчик.

Устанавливаем датчик на дроссельный узел в обратной последовательности.

При этом дроссельная заслонка должна находиться в закрытом положении

Эксплуатация вентилятора охлаждения в инжекторных автомобилях

Функционирование вентиляторной установки для охлаждения температуры в инжекторных моторах возлагается на контроллер мотора электронного типа. Его программное обеспечение настроено на срабатывание системы защиты двигателя от перегрева в диапазоне температур в пределах от 100 до 105 градусов Цельсия. В случае появления дефекта в эксплуатации датчика включения вентилятора ваз с инжектором контроллер «запоминает» код ошибки и при включенном моторе вентилятор начинает работать.

Однако существует отдельные прецеденты, когда электроника в виде контроллера на «читает» дефект и установка вентилятора может не начать функционировать по достижению экстремальных значений температурного режима, т.е. выше 105 градусов по Цельсию. Тогда для теста схемы и прибора требуется отсоединить контакт датчика включения вентилятора охлаждения при включенном моторе.

Если схема функционирует, то должно произойти включение вентиляторной установки и его выключение при обратном действии. Если схема не функционирует, то следует провести тест на годность предохранительного устройства и техническую готовность проводки и реле.

Быстрая проверка системы проводится следующим образом: перемыкаем два контакта реле вентиляторной установки. Если в этом положении изделие сработает, то, не рассоединяя реле с проводной колодкой, перемкнуть с помощью «контрольки» корпусную часть реле и его контакт. В этой позиции реле должно функционировать, как и вентиляторная установка, что означает неисправность контроллера или соединительного провода реле с контактом этого устройства.

При отсутствии звука инициации реле, вывод один — деталь требует замены. Если при замыкании выводов реле вентиляторная установка не начнет работать, необходимо протестировать предохранитель на целостность и подачу электропитания на клеммы вентиляторной установки. Если электропитание поступает на один контакт и отсутствует на другом, то это может свидетельствовать о дефектах ЭДГ вентиляторной установки.

Расположение блоков предохранителей и реле Нива 4х4

• Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:
• 1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
• Четвертый блок реле находится над педалью газа.

В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить. Автомобиль ВАЗ 21214 Нива инжектор

Блок предохранителей (далее – БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

Как правило, проблема устраняется заменой предохранителя.

Электросхема БП для Нивы

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

А еще интересно: Признаки неисправности датчика положения коленвала Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

Место расположения дополнительного БП

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

Загрузка …
