Lada kalina (ваз 1118)

Демонтаж электроусилителя

Первым делом следует избавиться от подрулевых переключателей. После этого отсоедините все колодки с проводами от приборной панели. При необходимости демонтажа замка зажигания нужно выкрутить 3 самореза с помощью крестовой отвертки. Далее снимается нижняя поперечина приборной панели. После этого нажимаете на фиксаторы колодок жгутов проводов и отключаете их от блока управления ЭМУР. И только теперь можно отключить колодку непосредственно от подрулевых переключателей.

Как расположен агрегат в автомобиле

Кронштейн крепится при помощи 4 гаек, которые нужно выкрутить. После этого вся рулевая колонка аккуратно опускается на пол. Найдите болт крепления кардана к валу рулевого механизма. Выкрутите его ключом на 13, при этом аналогичным удерживайте гайку от проворачивания. Болт извлекается, а клеммное соединение разжимается крепкой плоской отверткой. Аккуратно извлекается промежуточный вал. Рекомендуется помечать маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.

Старайтесь во время демонтажа не повредить проводку. Отмечайте расположение валов и шестерен как можно точнее, чтобы впоследствии не возникло неудобств при вращении руля. Установка ЭУР проводится при помощи тех же инструментов, только в обратной последовательности. Самое главное — это совместить все метки на валах. Не окажется лишней и помощь напарника.

Заранее поставьте нижний шарнир на вал-шестерню. Сначала соедините промежуточный кардан непосредственно с валом рулевого механизма, затем при помощи ключа с головкой на 13 выкрутите гайку, предназначенную для стяжки промежуточного вала. Болт извлеките и аккуратно отсоедините верхний шарнир от нижнего. Первым делом устанавливается нижний шарнир, после чего вал проворачивается до расположения отверстия в верхнем шарнире под болт в нижней части вала. Теперь осталось только соединить шарниры и стянуть болтом. После этого подключите колодки проводов и установите облицовочные панели.

Неисправности и их признаки

Несомненно, электроусилитель является более надежным узлом, чем устройство, работающее на гидравлике, но и в ЭУР появляются неисправности. При их обнаружении нужно сразу проводить ремонт, так как от работы усилителя зависит безопасность водителя, его спутников и других участников дорожного движения.

Полный отказ работы ЭУР

Как показывает практика, неисправностей у этого узла не так много, поломки случаются в один и тех же деталях. Первое, что стоит разобрать, – это полный отказ ЭУР. При отключении усилителя необходимо проверить экран бортового компьютера, скорее всего, вы увидите там код, сообщающий о неисправностях в узле. Но иногда определить отключение усилителя можно только на практике.

Выполняем следующие действия:

1. Выключаем двигатель и несколько раз поворачиваем «баранку» в разные стороны;
2. Повторяем эти действия, но уже при заведенном моторе;
3. Усилие при повороте руля не поменялось? Значит узел полностью отключился.

Иногда усилитель и спидометр перестают работать одновременно. Причиной такого дефекта является датчик скорости, который вышел из строя. Взяв электросхему, вы поймете, что эти три элемента связаны. Датчик момента подает данные на блок управления, он сравнивает их со скоростью и определяет усилие. Если причиной стал датчик скорости, то ремонт заключается в проверке проводки, которая ведет к этому элементу. Также стоит проверить провода, соединяющие датчик со спидометром и усилителем руля. Если в коммутации обрывов нет, то следует поменять датчик.

Низкое напряжение в сети автомобиля тоже может привести к отключению ЭУР. Неисправности следует искать в изоляции проводки. Если она повреждена, в сети будут появляться короткие замыкания. Также нарушения в изоляции приводят к неисправной работе генератора. Для устранения неисправности следует проверить проводку и генератор. В датчике момента присутствует множество контактов, которые при сильном загрязнении способствуют отключению ЭУР. В этом случае ремонт – это разбор агрегата и очистка контактов датчика момента.

Непредсказуемая работа руля

Водитель едет по ровной дороге, положения руля не меняется, и вдруг машина поворачивает в сторону. Такое непредсказуемое поведение усилителя руля требует срочной диагностики, так как в самый неподходящий момент электроусилитель руля Лада Приора может отправить автомобиль на обочину или на встречную полосу. В такой ситуации движение следует прекратить и отключить усилитель. Для этого нам понадобиться извлечь предохранитель, который отвечает за подачу напряжения на усилитель.

Чтобы достать этот предохранитель, нужно выполнить следующие действия:

1. У левой ноги водителя расположена крышка монтажного блока;
2. Проворачиваем фиксаторы и отщелкиваем крепления;
3. Блок, где расположен нужный предохранитель, вы найдете возле расширительного бачка;
4. Смело достаем предохранитель F5 (50 A) – он отвечает за обеспечение цепи питания к ЭУР.

Причина такого поведения – неисправности в устройстве электроусилителя. Это может быть датчик момента, блок управления, засоренные контакты или механические повреждения. Диагностику рекомендуется выполнять у профессионалов, так как в гаражных условиях проверить блок управления у вас не получится, замена может быть осуществлена своими руками.

Ошибка ЭУР на приборной панели

Если на панели приборов появляется ошибка электроусилителя руля, то это может свидетельствовать о поломке системы либо о ее некорректной работе. При этом электроусилитель, может быть полностью работающий. Ошибка, появляющаяся на приборной панели, горит желтым цветом. Это свидетельствует о том, что возможно использовать машину и при неработающем ЭУР, но нужно будет соблюдать определенные меры безопасности.

Если устройство полностью отключается, то для управления машиной придется прикладывать больше усилий. Чтобы отключить ЭУР, достаточно извлечь предохранитель, отвечающий за его функционирование. Если заметили, что система работает некорректно, то лучше демонтировать предохранитель и решить проблему.

Если заметили, что световой индикатор на контрольном щитке загорается только при включении зажигания, а после запуска мотора гаснет, то переживать не стоит. При активации зажигания система производит диагностику всех узлов и механизмов, так что появление индикатора – это нормально. Но если лампа продолжает гореть даже после запуска двигателя, то это свидетельствует о проблеме.

Причины поломки ЭУР

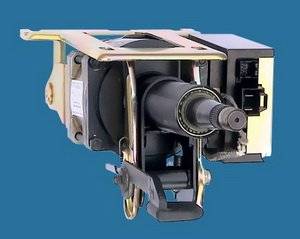

Вот этот полезный узел авто

Основная причина неисправности кроется непосредственно в электроусилителе. Когда включается зажигание, происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР попросту отключается, а это сказывается на удобстве управления автомобилем. Ремонт устройства может обойтись в копеечку, поэтому если авто еще на гарантии, лучше провести обслуживание у дилера. Если полностью отказал усилитель, следует отключить питание. В таком случае крутящий момент будет принимать рулевая рейка в обход электромеханического усилителя.

Еще одна часто возникающая неисправность — это поломка датчика скорости. За функционирование электроусилителя на разных скоростях отвечает именно этот датчик. ЭУР работает на полную мощность лишь при движении на очень маленькой скорости. При ускорении происходит уменьшение усилия, создаваемого усилителем на рейку. Ответственность за такой алгоритм работы несет датчик скорости. Самостоятельно заменить его несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то ЭМУР работает меньше, так как он и не нужен. По этой причине на Калине с электроусилителем руля управление на высокой скорости такое же, как и в модели комплектации «стандарт» без данного устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем получает неправильные данные. В результате ЭУР выключается, а на приборной панели водитель видит желтый индикатор, оповещающий об ошибке в электроусилителе.

Но можно избежать неожиданного ремонта и отказа системы. Достаточно своевременно проходить диагностику. Она покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от неполадок. При поломке ЭУР придется снимать его и проводить ремонт или замену. Демонтируется он с рулевой колонкой. Для этого потребуются ключ на 13, крестовая и плоская отвертки.

Диагностика

Прежде всего, следует указать, что поломка, произошедшая с ЭУР, определяется по индикации на панели приборов. На ней имеется лампочка, на которой схематически изображено рулевое колесо и восклицательный знак.

В норме после запуска мотора она зажигается на пару секунд и затем после самодиагностики, проводимой ЭБУ, гаснет, когда никаких отказов не выявлено. Но при обнаружении проблемы индикация не отключается.

Не стоит при этом забывать, что контроллер электрического усилителя по периферии поддерживает связь с ЭБУ автомобиля. Потому такого рода поломки лучше выявлять на станции техобслуживания, при помощи компьютера.

Впрочем, в настоящее время в продаже имеются индивидуальные приборы для проверки работоспособности тех или иных электронных узлов. Они просты в эксплуатации и стоят довольно недорого – до 1,3 тысячи рублей.

Таким образом, выяснить, что случилось с автомашиной, позволяет индивидуальный сканер. Его следует подключить к ЭБУ – последний выдаст коды ошибок. Все имеющие отношение к неисправностям ЭУР начинаются на «С». В частности, С1013 сигнализирует о слишком низком напряжении в бортовой системе – это означает, что его не хватает для нормальной работы усилителя.

Как отмечают специалисты, наиболее часто встречающиеся проблемы следующие:

• обрыв, подгорание или замыкание проводов, питающих ЭУР (они красного и черного цветов, имеют большее сечение, чем остальные, а также входят в отдельный разъем);
• перегорание предохранителя;
• малое напряжение.

В последнем случае требуется проверить как аккумуляторную батарею, так и генератор.

Разборка колонки рулевой

Для этой процедуры необходимо подготовить:

• ключ на 8 (накидной);
• на 13 (торцовый);
• отвертку крестообразную.

Прежде чем начать работу, важно отключить АКБ. Достаточно для этого снять провод с минусовой клеммы

• снимают руль;
• убираются пластиковые щитки с колонки (они держатся на двух шурупах и фиксаторах каждая);
• демонтируют нижнюю часть накладки, свинтив 4 болта;
• отключают провода от замка и переключателя сигналов поворота и пр.;
• ключом на 8 частично ослабляют хомут, удерживающий вышеназванные устройства и полностью их снимают;
• вытаскивают разъемные клеммы контроллера ЭУР;
• убирают накладку из пластмассы.

Во время передвижения на автомобиле огромную роль в безопасности играют рулевой механизм и тормозная система

Поэтому важно следить за исправной работой этих элементов

Все чаще на рулевой механизм легкового автомобиля устанавливается усилитель. Его задачей является снижение усилия человека на рулевое колесо во время выполнения маневров. На данный момент автомобиль может быть оснащен одним из двух видов усилителей руля: гидроусилитель (ГУР) и электроусилитель (ЭУР).

Демонтаж и разбор электроусилителя

Перед тем, как снять усилитель, нужно демонтировать все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте устройства, не забыв отключить разъемы от питания.

Как убрать ЭУР своими руками:

1. Сняв переключатели, нужно будет произвести демонтаж нижней поперечины приборной панели. Для этого вам необходимо нажать на крепления, с помощью которых фиксируется разъем с проводами, а затем отключить проводку от управляющего модуля. Когда эти действия будут выполнены, можно будет отключить разъем от выключателей.
2. Кронштейн системы закреплен при помощи гаек, вам нужно будет их открутить гаечным ключом.
3. После этого рулевую рейку нужно будет аккуратно опустить вниз. Чтобы сделать это, вам нужно будет найти болт, крепящий кардан к валу усилителя. Данный болт необходимо выкрутить, но при откручивании нужно будет зафиксировать гайку, это позволит предотвратить ее проворачивание. Когда болт будет извлечен, крепление надо будет разжать, после чего промежуточный вал аккуратно демонтируется. На данном этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение позволит предотвратить возможные проблемы с установкой в дальнейшем. В том случае, если метки на валах не будут соответствовать, это может стать причиной неполадок в работе усилителя. При демонтаже будьте аккуратны и не повредите проводку, поскольку это также приведет к неработоспособности ЭУР.
4. Когда узел будет демонтирован, его надо будет разобрать и заменить вышедшие из строя элементы. Дальнейший монтаж производится в обратном порядке (автор видео — Мурзик Белый).

Неисправности ЭУР и последующая диагностика устройства

Как сказано выше, установка электруосилителя руля на Калину подразумевает использование достаточно простого по своей конструкции устройства. Соответственно, ремонт узла и выявление неисправностей в целом — процедура не особо сложная. Но следует отметить, что сама схема подключения ЭУР, а именно расположение узла, производителем была выбрана не особо удачно. Все потому, что установка ЭУР осуществляется под радиатором отопителя. Так что при использовании автомобиля в зимнее время года, на узел будет оказывать воздействие различных температур, в частности, их перепад.

Именно это во многом влияет на поломку узла и, как показывает практика, по факту это случается достаточно часто. Выход из строя электроусилителя руля сопряжен с появлением проблем в работе управления транспортным средством и появлением различных неисправностей.

Как правило, выходу из строя механизма способствуют:

• отсутствие импульса от контроллера скорости;
• выход из строя блока управления системой;
• слишком низкое напряжение в бортовой сети транспортного средства;
• превышен допустимый порог оборотов агрегата.

Внизу справа расположен индикатор в виде руля с восклицательным знаком — он говорит о неисправности ЭУР

Эти факторы, как показывает практика, способствуют поломке механизма. Что касается диагностики, то она осуществляется блоком управления Калиной самостоятельно в ходе запуска узла и анализа исправности всех систем. Если какой-то из компонентов не передает соответствующий сигнал, блок управления автоматически заносит его в список неработающих устройств. Соответствующую информацию можно увидеть на контрольном щитке. В частности, если речь идет о выходе из строя именно ЭУР, то на приборке появится индикатор оранжевого цвета в форме руля с восклицательным знаком.

В соответствии с сервисной инструкцией по эксплуатации, производитель утверждает, что проблема неисправности узла должна быть решена в ближайшее время. Поэтому автовладельцу необходимо передвигаться на пониженной скорости до ближайшей станции ремонта техобслуживания и ремонта. Но это все — официальные данные, по факту же дела обстоят несколько иначе.

Как правило, появление индикатора на контрольном щитке не подразумевает необходимость ремонта, обычно его появление свидетельствует о возникновении неполадок в работе узла. Речь может идти как о неисправностях в работе цепей питания, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на щитке не отражается на функционировании узла в целом (автор видео — канал CompsMaster).

По факту же проблемой считается поломка, при которой чувствительность руля будет слишком низкой. Подобного рода неисправности обычно проявляются довольно часто и, как правило, решать их нужно действительно незамедлительно. В противном случае, при игнорировании проблемы, это может привести к печальным последствиям. Чтобы оперативно решить проблему, в первую очередь необходимо демонтировать предохранитель, расположенный слева от руля. Благодаря этому вы сможете добраться до ближайшего СТО для проведения ремонта.

Демонтаж электроусилителя

Если решили произвести ремонт электроусилителя руля, то в первую очередь необходимо произвести демонтаж подрулевых переключателей. Далее, от контрольного щитка необходимо отсоединить все колодки с проводами – если нужно снять замок зажигания, то для этого необходимо открутить три самореза. Для этого используется крестообразная отвертка.
Выполнив эти действия, можно демонтировать нижнюю поперечину контрольного щитка. Чтобы сделать это, нажмите на фиксаторы, которые крепят колодку проводов, после чего отсоедините их от блока управления системой

Только после этих действий можно отсоединить колодку от самих переключателей.
Сам кронштейн фиксируется с помощью нескольких гаек, они выкручиваются.
Всю рулевую колонку необходимо осторожно опустить. Требуется найти винт, который фиксирует кардан к валу узла

Этот винт выкручивается, при этом нужно удерживать гайку, чтобы не допустить ее проворачивания. После демонтажа винта клеммный фиксатор нужно разжать, далее, осторожно извлекается промежуточный вал. Чтобы не допустить проблем в монтаже, расположение вала, а также шестеренок, необходимо пометить с помощью маркера. Если метка на валах будут не совмещены, это приведет к проблемам в работе системы. При снятии электрического усилителя ни в коем случае нельзя повредить проводку.
Что касается установки, то процедура осуществляется в обратной последовательности (автор видео – Мурзик Белый).

Как подтянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как сделать это правильно:

1. Для начала нужно отключить АКБ, для этого отсоедините от него клеммы. Выкрутите крепление аккумулятора, для этого нужно открутить еще две гайки, расположенный по краям. После этого батарея извлекается и убирается в сторону.
2. Затем нужно приподнять пластиковую подставку, под ней расположено еще четыре винта, они также выкручиваются.
3. Сделав это, необходимо отодвинуть данную подставку вперед, пока площадка не отсоединится от подушки фиксатора корпуса воздушного фильтра. После этого накладку можно будет сдвинуть назад, это позволит обеспечить более свободный доступ к самой рейке.
4. На следующем этапе необходимо будет подлезть рукой под рейку. Прямо под ней, как показано на фото, расположен прорезиненный колпачок, его нужно будет демонтировать, это позволит обеспечить доступ ключа к регулировочной гайке.
5. Для выполнения работ по регулировке вам потребуется специальный ключ для подтягивания рейки, без него осуществить процедура регулировки не получится. Используя этот ключ, необходимо подлезть под рейку автомобиля, чтобы установить инструмент в необходимое отверстие.
6. При регулировке будьте аккуратны, чтобы не перетянуть рейку. Если ее подтяжка будет очень сильной, то при движении на поворотах рейку будет закусывать, а это, в свою очередь, может отразиться на безопасности передвижения. Угол регулировки всегда разный, он зависит от того, как сильно гайка разболталась, но обычно при выполнении таких работ гайка подтягивается приблизительно на 30 градусов. Это должно быть достаточно для того, чтобы все стало правильно. После того, как регулировка будет окончена, необходимо будет проверить правильность выполнения данной задачи. То есть вам надо будет убедиться в том, что рулевое колесо поворачивается нормально в любое положение до упора и стука при этом нет. Если стук остался, то регулировка продолжается.

Причины поломки ЭУР

Одной из основных причин, по которым электроусилитель руля на Калине может отключаться, является поломка самого устройства. При включении зажигания система автоматически производит диагностику, которую впоследствии не проходит. В результате не работает электроусилитель руля из-за собственного отключения, что, несомненно, негативно отражается на комфорте при управлении машиной.

Ремонт электроусилителя руля может обойтись достаточно дорого, так что если Калина еще на гарантии, есть смысл отремонтировать свой ЭУР у дилера. В том случае, если система полностью отказала, необходимо в первую очередь отключить питание. При этом крутящий момент двигателя будет воспринимать рулевой элемент (рейка) в обход усилителя.

Еще одной причиной, почему не работает электроусилитель, является выход из строя датчика скорости, именно он отвечает за работу системы в различных режимах езды. На полную силу ЭУР функционирует только при езде на минимальной скорости. Когда транспорт ускоряется, осуществляется снижение усилия, которое создает система на рейку, и именно за это отвечает регулятор скорости. Ремонт ЭУР своими руками подразумевает самостоятельную замену датчика, стоимость такого элемента на сегодня не высокая.

Если ломается скоростной датчик, напрямую подключенный к спидометру, то на блок, управляющий ЭУР, поступают некорректные данные. Система автоматически отключается, в этот момент на контрольном щитке появляется диодный индикатор, которые сообщает водителю о неисправности устройства. Чтобы не столкнуться с необходимостью ремонта усилителя, достаточно вовремя проводить диагностику скрепкой. Благодаря диагностике автомобилист сможет узнать обо всех неполадках, которые присутствуют в различных механизмах и узлах транспорта.

Подведем итоги этого пункта — по каким причинам электроусилитель отказывается работать:

1. Отсутствует сигнал с датчика скорости. Проблема может заключаться как в выходе из строя регулятора, так и в неисправностях проводки.
2. Очень низкий уровень напряжение в проводке автомобиля. Необходимо произвести замер напряжения и решить проблему.
3. Допустимое количество оборотов мотора было превышено.
4. Вышел из строя блок управления. Решить проблему позволит ремонт, но обычно при поломке блок приходится менять.

Что нужно знать водителю об ЭМУР

Электроусилитель руля на Калине служит для повышения комфорта водителя. С его помощью вы без труда сможете вращать руль одним пальцем даже в автомобиле, стоящем на месте. Это удобно и практично, так как парковка с подобной системой оказывается намного проще и безопаснее. Устройство электроусилителя включает в себя:

• электродвигатель бесщеточный;
• редуктор;
• блок управления.

Электрический двигатель находится под рулем. На его валу установлен червяк, входящий в зацепление с шестерней из пластмассы. Электронный блок контролирует работу всей системы, используя данные, которые выдают:

• датчик момента;
• датчик скорости;
• датчик частоты вращения коленчатого вала.

Проведя сбор данных, блок управления регулирует напряжение питания, которое подается на электрический двигатель. Чем меньше скорость движения автомобиля, тем большее напряжение подается на электромотор.

Лампа, сигнализирующая о неисправности электроусилителя на Калине, загорается, как только включается зажигание. После запуска двигателя она тухнет. Это нормальная работа системы, а при поломке даже после запуска мотора лампа продолжает гореть.

Причины отказа электроусилителя.

1. Нет сигнала с датчика скорости.
2. Критически низкое напряжение в бортовой сети.
3. Превышено допустимое значение оборотов двигателя.
4. Неисправность блока управления.

Для ремонта ЭУР демонтируют руль и часть торпеды

В первых трех случаях отказ ЭУР на Калине устраняется достаточно просто. Нужно либо подтянуть ремень генератора, либо прилагать меньшее усилие при надавливании на педаль акселератора.

Ошибка ЭУР на приборной панели

О неисправности ЭУР подаст сигнал бортовой компьютер

Обладатели автомобиля Калина с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загоревшейся лампой «Ошибка ЭУР». Причиной этого может быть как полный отказ системы, так и неправильная ее работа. Стоит отметить, что датчик светится желтым цветом, а не красным

Это означает, что можно эксплуатировать авто и без работающего электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности

Большее усилие к рулю придется прикладывать, если отключить ЭМУР полностью. Сделать это достаточно просто, вынув предохранитель, отвечающий за питание блока управления. Если не работает усилитель руля или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки. Ездить без электроусилителя может оказаться непросто. С непривычки руль кажется слишком тугим, но на деле он такой же, как и на Калине комплектации «стандарт».

Если все же хочется снять и установить блок управления самостоятельно, из инструментов потребуется лишь крестовая отвертка. Сначала демонтируются все пластиковые панели под рулем, чтобы облегчить доступ к блоку. И не забывайте о том, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится в нижней части панели, крепится тремя болтами. Их необходимо выкрутить, а накладку снять.

Вид на сам блок управления открывается после демонтажа накладки. Все штекеры необходимо отсоединить от блока управления ЭМУР. Сам блок крепится при помощи двух болтов. Выкрутите их и аккуратно потяните короб вниз, чтобы ничего не повредить. Помните, что блок еще держится на пластинке. Короб должен оказаться чуть выше педалей. Лишь после этого нужно выкрутить три болта, которыми блок управления притянут к пластине. Теперь останется только прикрутить на пластину новый блок управления и аккуратно установить все в обратной последовательности. Двумя болтами крепите короб, затем соединяете все штекеры, после чего можно приступать к сборке облицовочных панелей.
