Регулятор холостого хода лады калины: принцип работы и методы устранения неисправностей

Признаки неисправности датчика скорости Лада «Калина»

Самой распространенной причиной отказа в работе, является химическое окисление контактов на месте соприкосновения разъема устройства и контактной фишки. На втором месте — отказ работоспособности самого устройства. Потому, прежде чем производить замену, необходимо предпринять подготовительные действия и выявить причину неисправности.
Обычно, диагностика датчика скорости на автомобиле Лада Калина не вызывает каких-либо существенных затруднений, так как симптомы весьма очевидны.
Некоторые признаки, свидетельствующие о возможных неполадках:

• перебои в работе двигателя (некорректная работа в режиме холостого хода);
• периодические, спонтанные остановки двигателя;
• не корректное отображение показаний спидометром (либо полное отсутствие каких-либо данных вообще);
• не согласующиеся между собой данные спидометра и тахометра (например, когда вы движетесь на первой передаче, обороты находятся в пределах 1500, а скорость указывается в районе 80 километров в час);
• в некоторых случаях, ошибки и отказ электроусилителя руля.

Если при эксплуатации вашего автомобиля, вы заметили один из вышеперечисленных признаков, рекомендуем вам извлечь устройство для его проверки либо замены.

Датчик детонации

Любой автомобилист знает, что хорошая правильная работа двигателя зависит от оптимально подобранных углов опережения зажигания, в идеале они под каждый режим работы двигателя свои. Для этого и существует ЭБУ, в основную задачу которого входит выставлять эти углы как можно идеальнее с помощью датчика детонации. Именно он может точно определить, что угол опережения зажигания выставлен неправильно. В программе ЭБУ прописано задавать по возможности большой угол опережения зажигания, чтобы не дать мотору уходить в зону детонации.

Если датчик детонации ВАЗ 21099,210115, других марок авто выходит из строя, то мотор начинает перерасходовать топливо, перегреваться и троить, у него пропадает тяга и сильно изнашивается ГРМ. Сломанным считается тот датчик детонации ВАЗ 21099, инжектор которого начинает выдавать такие фокусы:

Источники

• http://luxvaz.ru/vaz-2109/351-zamena-datchika-holostogo-hoda.html
• http://masteravaza.ru/elektroprovodka-i-elektrooborudovanie/datchiki/zamena-datchika-holostogo-hoda-vaz-2109-inzhektor-211
• http://expertvaz.ru/21099/inzhektor-datchik-holostogo-hoda.html

Регулятор холостого хода Лада Калина и его устройство

РХХ состоит из:

• корпуса, в котором располагается шаговый двигатель с двумя независимыми друг от друга обмотками, опорами ротора (задней и передней);
• запорной иглы клапана и пружины;
• разъема для подключения питания.

3 главные функции регулятора

1.  Помимо поддержания необходимых оборотов двигателя, устройство обеспечивает его надлежащую работу в условиях холодного старта (прогрев при минусовых температурах воздуха). В таком случае регулятор обеспечивает более высокие обороты ДВС до того момента пока последний не прогреется до рабочей температуры.
2.  Вторая важная функция, о которой многие водители даже не задумываются — режим поддержания оборотов при отсутствии воздействия на педаль газа. Другими словами, обеспечение работы двигателя в режиме холостых оборотов – заслуга РХХ.
3.  Третьим и очень важным предназначеньем изделия является обеспечение создания воздушно-топливной смеси необходимой концентрации, насыщенности. Данная особенность положительно влияет на конечный расход топлива и равномерную работу двигателя.

Проверка

3 популярных способа диагностики причин неисправности

Среди профессионалов и автолюбителей существует множество способов для проверки работоспособности датчика. Но мы с вами подробно остановимся только на самых действенных и простых методах:

1. Первый метод. Смысл данного способа – это проверить работу самого датчика. Для этого необходимо извлечь изделие из места крепления, взять его в руку, подключить к нему контактную колодку питания (если она не подключена) и завести двигатель автомобиля. При этом на исправном устройстве при старте мотора игла датчика должна выдвинуться. Ели этого не произошло, то в его работа нарушена либо устройство неисправно.
2. Второй метод. Предполагает использования вольтметра. Задача – проверить подачу надлежащего напряжения поступающего на датчик. Для этого датчик отключается от контактной фишки, а к его выводам подключается измерительное устройство. После чего, включается зажигание, и поочередно анализируются все выводы контактной фишки. Рабочие параметры сопротивления должны составлять около пятидесяти Ом или стремиться к бесконечности. Уровень напряжения должен соответствовать 12 вольтам. Если показатель напряжения меньше, то это свидетельствует о ненадлежащей работе АКБ либо причина связана обрывами электро цепи или работой ЭБУ.
3. Третий подход предусматривает проверку сопротивления внешней и внутренней обмотки датчика. Производить измерительные работы следует при помощи мультиметра. Параметры контактов после замеров должны быть в пределах от 40 до 80 Ом. При отклонении или нулевых значениях прибора при замерах, РХХ подлежит замене.

Как заменить неисправный клапан?

Для этого потребуется извлечь модуль из бака целиком.

1. Сначала сбрасываем давление по приведенной ранее технологии.
2. Снимаем заднее сидение.
3. Люк закрыт звукоизоляционным ковриком, который необходимо подвинуть в сторону.
4. Откручиваем винты и извлекаем указанный люк.
5. Отсоединяем электрические разъемы питания насоса и датчика.
6. Отвинчиваем прижимное кольцо. Вращаем влево. Сорвать его с места можно выколоткой и молотком, совершая легкие постукивания.
7. Вынимаем модуль и поплавок.
8. На старом регуляторе снимаем провод и вытаскиваем пружинный фиксатор. Понадобится отвертка.
9. Устанавливаем новый клапан. Его резиновое кольцо смазываем маслом (моторным).
10. Во время обратной сборки узла следим за состоянием прокладок и при необходимости заменяем их новыми аналогами.
11. Установка модуля должна выполняться с учетом его правильной ориентации в пространстве. Стрелка, нанесенная на крышку, указывает в сторону багажного отсека.

Как заменить регулятор холостого хода на ВАЗ 1117-ВАЗ 1119?

Снятие: 1) Сперва проверьте регулятор, вить может он работает а вы его на новый менять собираетесь, делается это как мы уже сказали при помощи мульти-метра, а именно выключается зажигание у автомобиля (Но провода на аккумуляторе должны быть) и после чего от регулятора отсоединяется колодка проводов, у неё есть защёлка, вот на неё то вам и нужно будет нажать чтобы вынуть эту колодку и когда колодка оказывается отсоединена, сядьте в машину и поверните ключ для включения зажигания (Это когда все приборы загораются), после чего на тестере включите функцию вольтметра и подсоедините красный щуп идущий от него на вывод «А», а чёрный киньте на массу (Массой двигатель может выступать или дроссельный узел), точно такую же операцию проведите с выводами «В», «С» и «D» (Там всего четыре вывода, проще говоря со всеми выводами это проделайте) и если вольтметр выдаст показания 0.4-12 В, то значит всё нормально с регулятором, но есть ещё одна проверка на сопротивление, её тоже выполняйте, она заключается вот в чём, тестер переводится на функцию омметр и идущие два провода от тестера, замыкаются сразу на два контакта «А» и «В» (То есть красный провод к примеру к выводу «A» подсоедините, а чёрный к «B»), точно такая же операция и с выводами «С» и «D» производится, результат который должен будет выдать тестер около 0.040-0.080 кОм, если он даёт другие показания, то регулятор меняйте.

2) Переходим к снятию регулятора, по сути в его снятии нет ничего сложного, просто он не в очень удобном месте располагается и чтобы туда подлезть, лучше всего снять дроссельный узел с автомобиля, а то до винтов крепления регулятора вы вряд ли доберётесь, снимается этот узел очень легко, выворачивается несколько гаек его крепления и после этого узел снимается со шпилек ресивера, более подробно читайте в статье: «Замена дроссельного узла на автомобиле», ну только шланги никакие отсоединять от штуцеров узла не нужно, просто отверните гайки и снимите его и положите (Можете в руке так же держать).

Примечание! По сути узел можно и не снимать полностью, но так будет просто удобней, но всё же если вы не захотите его снимать то можете чуть-чуть гайки отвернуть которые его крепят и по шпилькам сдвинуть дроссельный узел от места его установки, чтобы он немного вышел и не стоял в притык с ресивером!

3) Теперь берите отвёртку и ею отверните два винта по бокам, которые крепят регулятор холостого хода к дроссельному узлу (Один из винтов указан стрелкой), после этого потянув за регулятор, снимите его со своего посадочного места.

Установка: Устанавливается новый регулятор на своё место в обратном порядке снятию, перед установкой или вообще перед покупкой, желательно линейкой или же чем то ещё смерить расстояние между концом иглы клапана и монтажным фланцем (Это расстояние указано буквой «L» на маленьком фото), оно не должно превышать отметку в «23 мм», в противном случае при установке регулятор повредится (Потому что его игла упрётся в седло, если расстояние будет слишком большим), кроме этого очистите чем ни будь от загрязнений ещё посадочное место где регулятор был установлен и по возможности воздушный канал внутри дроссельного узла очистите (Это мы ещё в начале статьи вам объясняли, что дроссельную заслонку периодически чистить нужно) и кстати на новом регуляторе уплотнительное кольцо присутствует (Указано стрелкой), вы его моторным маслом смажьте и после этого установите регулятор на своё место и затяните винты которые его крепят, моментом 3-4 Н•м.

Дополнительный видео-ролик: Увидеть процесс замены регулятора на новый, на примере автомобиля ВАЗ 2110 можно в ролике чуть ниже, кроме того в том ролике ещё показан процесс замены Датчика Положения Дроссельной Заслонки.

Примечание! Чтобы при выборе регулятора холостого хода вы не попались на покупку подделки, просмотрите очень интересный и поучительный видео-ролик ниже, в котором как раз таки и рассказывается как нужно правильно выбирать регулятор и какой стоит покупать, а какой подделка!

Замена датчика холостого хода

Замена датчика начинается, выполняем демонтаж устройства.

Снимаем экран мотора с LADA Kalina и отсоединяем кабельные разъемы от соответствующих колодок на дроссельном блоке и регуляторе холостых оборотов. Чтобы отсоединить патрубки обогрева потребуется частично слить антифриз. Выполняем указанные манипуляции. Для демонтажа самого устройства нам понадобится обычная отвертка, имеющая крестообразный профиль. Снимаем патрубок, ведущий от системы проветривания картера. Делаем это путем ослабления хомутов и их сдвига. Этот шланг временно откладываем. Такие манипуляции повторяем с патрубками подвода хладагента (если они ранее не сняты) и продувки контура абсорбера. Воспользовавшись ключом на «13» (головкой удобнее), выполняем съем дроссельного блока. Он прикреплен к впускному ресиверу гайками. Смотрим на прокладку. Если обнаружены повреждения, то обязательно меняем, иначе система впуска получит нежелательные подсосы воздуха. Монтаж регулятора в машине LADA Kalina также прост и выполняется с «прицелом» на обратную последовательность манипуляций при разборке

Здесь важно предварительно замерить иглу. Оптимальное положение будет подтверждать выход из корпуса регулятора на длину не менее 23 мм. Для замерного действия привлекаем штангенциркуль

Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель)

Для замерного действия привлекаем штангенциркуль. Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель).

Оголенный край элемента прикладываем к отрицательному контакту. Игла движется медленно, в связи с чем, потребуется достаточно много таких касаний.

Замена датчика скорости на Лада «Калина»

Теперь, необходимо детально рассмотреть все этапы, связанные с заменой (снятием) необходимого нам элемента.

1. Первое что рекомендуется, это скинуть минусовую клемму от аккумулятора.
2. После чего, необходимо снять пластиковую крышку защищающую корпус двигателя (если она у вас установлена), демонтировать воздушный патрубок, который отходит от корпуса воздушного фильтра. Сделать это достаточно просто. Требуется лишь ослабить крестовой отверткой хомуты со стороны дросселя и корпуса воздушного фильтра. После того, как патрубок удален, необходимо разыскать область расположения коробки передач.
3. Быстро определить необходимый нам датчик скорости можно по присоединенному к нему проводу.
4. Аккуратно отсоединяем фишку с найденного элемента.
5. Берем в руку головку на 10 (при отсутствии можно использовать ключ того же размера).
6. Откручиваем удерживающую гайку.
7. Теперь, для облегчения процесса снятия, возьмем плоскую, длинную отвертку. Она поможет поддеть и удобно демонтировать датчик. Деталь необходимо пошатывать из стороны в сторону и одновременно вытягивать наружу.

Готово, все просто и достаточно быстро!

Не спешите выбрасывать

После успешного снятия изделия, не спешите выбрасывать или производить его замену. Следует произвести доскональный осмотр на предмет окислившихся контактов самого изделия, контактов подключаемой к нему фишки и целостность всех проводов. В случае обнаружения мест окислений или загрязнений, аккуратно зачистите их.
Установите датчик обратно в гнездо и присоедините к нему фишку с питанием. Верните на место воздушный патрубок и минусовую клемму АКБ. Заведите двигатель и протестируйте работу приборов и поведение двигателя

Если неисправности не устранены, начинайте процесс с этапа этапу No1 и замените датчик на новый.
Обратите внимание! После первоначальной зачистки всех контактов, вы можете сразу установить новое изделие и не тестировать работу старого. Все зависит от ваших целей и бюджета

Следует учесть!

После проведения всех работ, требуется сбросить ошибки электронного блока управления (если ранее данная ошибка высвечивалась на панели приборов). Теперь, все скоростные параметры, километраж и работа двигателя будут соответствовать заводским нормативам.
Имейте в виду, что существует несколько разновидностей скоростных датчиков на Ладу Калину. Конкретный вид зависит от года выпуска того или иного автомобиля. Поэтому, уточняйте все подробности относительно совместимости у продавца авто товаров.

Определяем неисправность самостоятельно

Регулятор призван поддерживать обороты холостого хода в заданном диапазоне и обеспечивать корректный и своевременный прогрев мотора.

Хотя сбои в функционировании двигателя в данном режиме происходят на Лада Калина редко, практика позволила установить определенный набор признаков, свидетельствующих о неисправности регулятора.

В их числе:

• трудности с запуском агрегата;
• во время нахождения коробки передач в нейтральном положении наблюдаются «плавающие» обороты мотора;
• при переключении ступеней трансмиссии на ходу происходит несанкционированный останов двигателя;
• с началом прогрева агрегата при низких наружных температурах обороты не способны преодолеть рубеж в 1500 в минуту, что «затягивает» время достижения рабочей температуры.

Наблюдательные владельцы Лада Калина свидетельствуют о снижении оборотов после включения компрессора климатической установки. Нередко это приводит к останову мотора, а на приборке загорается символ давления смазки в агрегате.

Самой распространенной поломкой является неустойчивость оборотов. При пробегах, превышающих 50-тысячный рубеж, и если появились такие симптомы, то предварительно рекомендуем выполнить очистку полости дроссельного узла. Только после этого можно осуществить замену регулятора. Это устройство не ремонтируется, поэтому указанное действие становится безальтернативной мерой.

Замена датчика не характеризуется какими-либо сложностями и позволяет осуществить ее максимально оперативно, главное знать, где находится он.

Как произвести демонтаж и монтаж нового элемента

Демонтаж РХХ осуществляется с помощью обыкновенной отвертки с крестообразным наконечником.

Необходимо ослабить хомут крепления шланга к патрубку и вентиляции картера, после чего снять его. Посредством отвертки осуществляется откручивание крепления шланга с дополнительной части контура вентиляции, затем он удаляется.

Аналогичное действие проводится с хомутами шлангов подвода к охлаждающей жидкости и продувки адсорбера. Затем с помощью головки на 13 осуществляется демонтаж двух гаек крепления дроссельного узла к ресиверу. Если визуально прокладка имеет повреждения, ее рекомендуется заменить.

Установка РХХ не займет много времени. Все действия осуществляются в обратном демонтажу порядке. Перед тем как приступить к установке, необходимо провести замер иглы клапана. В оптимальном положении она не должна выходить за пределы 23 мм. Измерить это расстояние можно с помощью штангенциркуля. Если показатель не соответствует, клапан необходимо утопить в корпус. Проводится это по определенному алгоритму.

Положительный вывод соединяется с выводом аккумуляторной батареи посредством провода. Затем его оголенным концом проводится сопоставление с отрицательным источником. Клапан двигается медленно, поэтому касаний должно быть много.

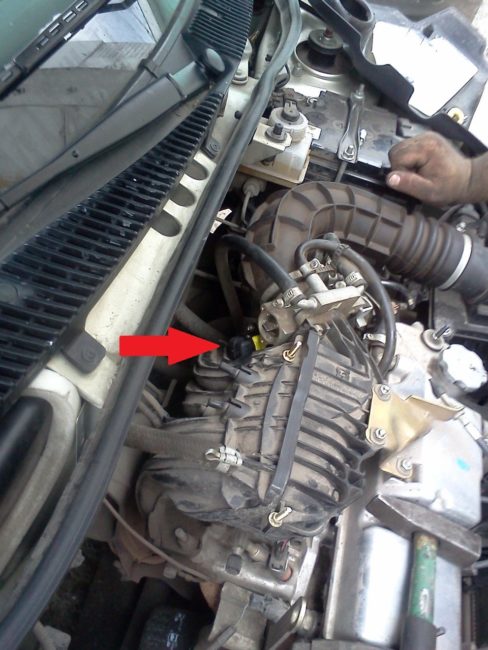

Где находится датчик холостого хода (ДХХ)

Искать датчик под капотом нужно ближе к лобовому стеклу автомобиля на дроссельном узле.

Открываем капот и погнали

1. Снимаем с двигателя экран. Отсоединяем от колодок на дроссельном блоке кабельные разъемы. Регулятор располагается под датчиком положения заслонки, на корпусе дроссельного узла.

Собственно, сам датчик вблизи (вернее регулятор, ведь он управляет холостыми оборотами, а не просто снимает показания).

Можно просто быстро снять шланги и заткнуть отверстия подходящими пробками, например старыми свечами.

Снятый регулятор, как правило, очень грязный. Можно попытаться его промыть, но толку от этого мало – помимо загрязнения ещё изнашивается и шток. Лучшее решение – установка нового.

Принцип работы РХХ

Когда двигатель работает без повышения оборотов, то есть на холостом ходу, в камеры сгорания цилиндров поступает минимальный объем воздуха. Это происходит независимо от того, что дроссельная заслонка находится в закрытом положении. Объем потребляемого воздуха на впуске отслеживается и измеряется ДМРВ (датчиком массового расхода воздуха), который отправляет данные в ЭБУ.

На основе полученной информации блок управления подаёт в цилиндры нужное количество топлива через форсунки. Одновременно с этим контроллер отслеживает обороты коленвала по датчику его положения (ДПКВ). Согласно полученным данным, игла РХХ открывается или закрывается, контролируя подачу воздуха мимо дроссельной заслонки, которая на этом этапе не участвует в работе мотора.

Если двигатель ещё не вышел на заданную температуру, контроллер с помощью РХХ увеличивает подачу воздуха, повышая обороты коленвала для более быстрого прогрева силового агрегата. Благодаря такому режиму автомобиль может начинать движение практически сразу, без необходимости достижения рабочих температур.

Технически РХХ не является датчиком, он – исполнительный инструмент, поэтому диагностировать его неисправность контроллер не может. Это значит, что значок «Check Engine» при поломке регулятора не загорится на панели приборов. По своим признакам неполадки РХХ схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки). Но в случае с последним обязательно загорится значок, сигнализирующий о неполадках двигателя.

Выводы

Внимание!

спасибо большое! даже мне «чайнику» все было понятно!

Хочу отметить, что при неисправности РХХ обычно проявляются несколько из перечисленных симптомов. Поэтому при одних только плавающих оборотах хх нельзя подозревать только его. Плавающие обороты могут быть и при неисправных датчиках положения дроссельной заслоники или положения распредвала (его иногда называют датчик фазы). И даже убитые свечи или нейтрализатор способны привести к такому же результату.

А еще если двигатель 8кл (т.е. нет гидрокомпенсаторов), то причиной плавающего холостого хода могут быть просевшие клапана. Вероятнее на машинах с ГБО

Подведем итоги

Завершив сборочный процесс, выполняем проверку корректности функционирования клапана-регулятора на авто LADA Kalina. Если холостые обороты находятся в регламентных пределах, то устройство установлено правильно, и в системе впуска не наблюдается сторонних подсосов воздуха.

Добро пожаловать! Датчик холостого хода – по научному он называется регулятор холостого хода (РХХ), потому что он выполняет функцию именно регулировки, а датчика как правило нужны лишь для того, чтобы считывать показания и давать их на контроллер, а уже эти показания будет обрабатывать и настраивать автомобиль, по тем датчикам которые дали ему показания, но регулятор именно регулирует холостой ход, то есть он вмешивается в работу дроссельной заслонки за счёт своего штока, который в зависимости от оборотов автомобиля, либо выходит на определённую длину, либо наоборот заходит обратно, объясним принцип его работы по подробней, у регулятора есть свой шток (Указан под цифрой 5), когда педаль газа не нажимается (Машина работает на холостых) этот шток выдвигается на определённую длину а дроссельная заслонка при этом закрывается (Заслонка указана цифрой 1), тем самым у дроссельного узла открывается байпасный канал (Этот канал указан цифрой 3), через который основная часть воздуха и проходит пока автомобиль работает на холостом ходу, показания же на регулятор даёт контроллер (ЭБУ) и поэтому когда инжекторную машину заводишь в мороз, контроллер даёт показания на регулятор что двигатель ещё холодный и тем самым, шток у регулятора выходит уже на меньшую длину, в связи с чем обороты у двигателя увеличиваются и машина быстрее прогревается, по мере же прогревания двигателя, шток выходит всё дальше и дальше, тем самым обороты падают и расход топлива становится меньше (Двигатель прогрет).

Примечание! Чтобы произвести замену этого датчика на автомобиле, вам понадобятся: Накидная головка с воротком, а так же отвёртка и если у вас есть мульти-метр, то обязательно им запаситесь, потому что с его помощью можно проверить работает ли регулятор холостого хода или же нет!

Где находится регулятор холостого хода? Он находится на дроссельном узле и вставлен во внутрь байпасного канала, что это за канал такой мы уже объяснили вам выше, кроме того рядом с РХХ стоит ещё и датчик положения дроссельной заслонки который кстати тоже время от времени подлежит своей замене, для наглядности местонахождение обоих этих датчиков можно видеть на фотографиях ниже, на обоих фото РХХ указан красной стрелкой, а датчик положения заслонки синей.

Когда нужно менять регулятор холостого хода? Когда с оборотами на холостом ходу начали происходить непонятные вещи, к примеру автомобиль обороты не держит (Сразу глохнет после заведения), обороты зависают при езде после отпускания педали газа или же снижение оборотов у двигателя, при включение разного рода приборов (Печка, дальний свет и т.д.), все эти симптомы относятся к регулятору, объясним как это всё происходит, сперва про то что автомобиль глохнет, как вы уже поняли если педаль газа никто не жмёт то дроссельная заслонка почти полностью закрывается (Небольшая щель там остаётся, но её не хватит чтобы запитать двигатель воздухом, поэтому как правило автомобиль сразу глохнет) и автомобиль не глохнет лишь по одной причине, байпасный канал, если регулятор исправен то байпасный канал открыт и через него проходит воздух, если регулятор сломается и зависнет в полностью открытом положении, то этот канал уже закроется и поэтому то автомобиль и будет глохнуть, опять же, если шток у регулятора зависнет в полностью закрытом положении, то увеличится холостой ход и вы так и будете ездить, пока не произведёте его замену на новый.

Примечание! Перед тем как менять датчик, попробуйте произвести полную очистку дроссельного узла при этом очистите байпасный канал вывернув для этого регулятор холостого хода и сняв дроссельный узел полностью с автомобиля, более подробней о том как узел нужно чистить, читайте в статье: «Чистка дроссельного узла на автомобиле», иногда чистка узла очень помогает и проблемы с оборотами сразу пропадают у автомобиля!
