Датчик детонации ваз 2114: признаки неисправности и его замена

Перечень ошибок ДД ВАЗ 2114

• Код ошибки 0325 – оборвалась проводка, подающая питание на датчик детонации. Эту ошибку могут вызвать окислившиеся контакты ДД. Требуется очистка контактов. Помимо этого к ней могут привести неполадки с ремнем ГРМ, поэтому требуется и его проверка (возможно, он перескочил на пару зубчиков, тогда требуется выставить все по меткам).
• Код ошибки 0328 – неисправны высоковольтные провода. Однако в этом случае, опять же, присутствует вероятность перескакивания ремня ГРМ.
• Код ошибки 0326, 0327 – слабый сигнал датчика детонации. Для устранения этой проблемы нужно зачистить контакты подключения ДД ВАЗ 2114. Также ошибки могут быть вызваны слабой затяжкой датчика.

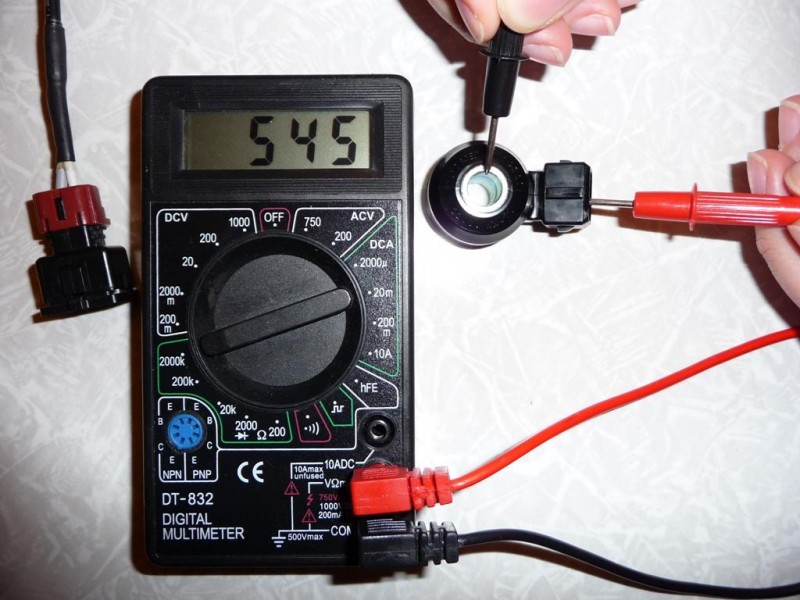

Алгоритм выполнения:

1. Демонтировать датчик с блока двигателя.
2. Включить вольтметр/мультиметр с режимом работы в 200 Мв.
3. Подключить электроды мультиметра к выводу датчика детонации. Отверткой постучать по корпусу ДД.
4. При постукивании нужно отслеживать изменения на табло прибора. Показатели вольтметра должны изменяться при ударах разной силы и частоты. Если этого не происходит, датчик неисправен, и требуется его замена.

Типы датчиков детонации автомобилей ВАЗ:

1. резонансные (имеют форму бочонка);
2. широкополосные (имеют форму таблетки).

Резонансные и широкополосные датчики фото

Эти датчики имеют большие различия, поэтому перед покупкой нового нужно понять, какой конкретно вам нужен.

Информация о проверке

Здесь так же существуют простые рекомендации.

1. Самый простой вариант – подключение к компьютеру, проверка ошибок ЭБУ. После чего остаётся только расшифровать появившиеся сообщения. Затем принимается решение о подходящем методе устранения неисправности.
2. Подключаем провода к разъёмам датчика положения распредвала. На следующем этапе подсоединяем мультиметр.
3. Проверка при выполнении предыдущего условия проводится так: нам понадобится что-то плоское, изготовленное из металла. Эта деталь подносится к наконечнику датчика. Надо посмотреть на прибор, изучить показания, которые меняются.

Описание датчика детонации

Теперь расскажем о датчике детонации. Начнем с расположения и назначения контроллера.

Место расположения, назначение и устройство

ДД в «Четырке» представляет собой один из основных элементов, которые определяют правильную работу силового агрегата. Основным элементов конструкции датчика детонации является пьезовый механизм. В момент подачи нагрузки на датчик детонации устройство осуществляет выработку электрического импульса, который поступает на управляющий модуль. Блок определяет появление детонации в работе двигателя, в соответствии с чем производит изменение угла опережения зажигания.

Что касается места расположения, то в ВАЗ 2114 ДД находится на блоке цилиндров мотора, между цилиндрами под номерами 2 и 3. Если ваш автомобиль оборудован мотором на 8 клапанов, то вы сразу увидите контроллер, открыв капот. Что касается 16-клапанных ДВС, то в данном случае найти датчик будет труднее, так как обзор закрывает головка блока.

Возможные неисправности и способы их устранения

По каким признакам можно определить неполадки в работе детонационного контроллера:

• значительное падение мощности, что особенно проявляется при разгоне;
• на панели приборов появился значок Check;
• при резком нажатии на педаль газа может слышаться детонация — металлический стук, как говорят специалисты — стучат «пальчики»;
• в некоторых случаях возможен перегрев двигателя.

Выход из строя контроллера, как правило, обусловлен регулярным использованием низкокачественного горючего.

Инструкция по диагностике и замене контроллера

Процедура диагностики может быть осуществлена как с помощью тестера, так и с применением омметра. При использовании тестера сам прибор надо будет подсоединить к разъему для проверки и осуществить диагностику работоспособности. Если у вас есть только омметр, то вам надо будет произвести замер величины напряжения между контактами контроллера.

Как проверить работоспособность ДД:

1. Сначала на вольтметре устанавливается измерительный предел в 200 мВ.
2. Затем к контактам регулятора необходимо подсоединить щупы диагностирующего прибора.
3. После этого попробуйте без особых усилий постучать по корпусу контроллера с помощью отвертки или другого подобного инструмента. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиться до 20-40 мВ, в данном случае все зависит от силы удара. Если в результате воздействия изменений нет, то нужно поменять ДД на новый (автор видео — Александр Дмитриев).

Для выполнения замены вам потребуется сделать следующее:

1. Подготовьте стандартный слесарный инструмент — гаечные ключи и отвертки, также потребуется наждачная бумага или железная щетка. Заглушите силовой агрегат и отключите зажигание, а затем откройте капот.
2. Затем вам надо будет найти ДД, нажать на фиксатор и отключить разъем с проводкой от регулятора детонации.
3. Используя гаечный ключ соответствующего размера, нужно открутить гайку со шпилькой (если в вашем авто установлен двухконтактный ДД). Если на двигателе установлен контроллер резонансного типа, то нужно извлечь пьезовый элемент.
4. После этого контакты на разъемах надо будет очистить при помощи наждачной бумаги или железной щетки — удалите все загрязнения и окисления. Если этого не сделать, то могут возникнуть проблемы в передаче сигнала — импульс будет не точный. Когда очистка будет завершена, вместо старого ДД установите новый.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

• Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
• Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
• Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
• Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
• Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Проверка и замена датчика детонации

Выход из строя датчика детонации на ВАЗ-2115 может произойти по ряду следующих причин, среди которых:

• Повреждения в самом устройстве.
• Обрыв сигнального провода или экранирующей оплетки.
• Неисправность в блоке управления двигателя.

Получить представления о стабильной работе данного прибора можно, заглянув на панель приборов автомобиля. На панели расположен знак «Check-Engine». Если он не горит, то прибор функционирует нормально. При поломках значок на приборной панели загорается. Это означает, что устройство не работает и нуждается в обязательной замене.

Бывают случаи, когда сообщение о неполадке датчика не поступают на приборную панель. Такая ситуация возможна при разрыве электрической цепи. О проблемах, связанных с датчиком можно понять по увеличению расхода топлива. Если он неисправен, то показатель увеличивается.

В этом случае, прежде всего, нужно проверить целостность всех проводов подключения, контакты и в случае необходимости их зачистить.

Существует также несколько ошибок, которые появляются при компьютерной диагностике авто и которые свидетельствуют о выходе из строя датчика детонации:

• Ошибка с кодом 0325 сообщает о том, что в электрической цепи внешней части датчика произошел обрыв.
• Код ошибки 0326, а также 0327 показывает, что подается низкий импульс от датчика.
• Ошибка под номером 0328 указывает, что уровень подачи сигнала с датчика превышает норму.

Чтобы осуществить проверку работоспособности датчика детонации необходимо выполнить следующие действия

• Приготовить необходимые инструменты: ключ для закручивания и откручивания деталей, находящихся в труднодоступном месте на 13 или 22 мм, отвертку, вольтметр.
• Снять датчик с места установки.
• Настроить вольтметр на режим работы в пределах 200 Мв.
• Подключить датчик к вольтметру.
• Простукать твердым предметом корпус детали.
• Провести наблюдения за изменениями в показаниях прибора, в зависимости от частоты ударов по корпусу.
• Если при постукивании информация с датчика не изменяется, значит, датчик неисправен, и его нужно заменить.

Практика показывает, что приобретать необходимое оборудование следует у проверенного поставщика. Если товар некачественный, то могут выйти из строя другие элементы, которые с ним тесно связаны. При возникновении сомнений, датчик можно продиагностировать на СТО на специальном оборудовании.

Поломка датчика детонации опасна для работы двигателя автомобиля, так как топливо начинает в детонировать. Чтобы произвести замену датчика детонации, необходимо его открутить с помощью ключа, отсоединить от него провода и установить новый датчик.

Таким образом, можно сделать вывод, что датчик детонации на ВАЗ-2115 – это необходимый элемент для стабильной работы автомобиля

Важно, чтобы датчик всегда находился в исправном состоянии, так как только в этом случае он может вовремя сообщить о возможных поломках в системе

Кроме этого, данный автомобиль, как и любой другой, нуждается в своевременной диагностике. Именно благодаря этому можно предупредить любую поломку, что убережет он непредвиденных финансовых затрат.

Диагностика и замена детонационного датчика

Признаки неисправности датчика

Если вы начали замечать что двигатель вашего автомобиля работает неравномерно (троит), или ухудшилась его динамика и на щитке приборов во время начала движения на подъем или при разгоне автомобиля загорается сигнализатор «СHECK ENGINE», то следует проверить детонационный датчик на наличие его возможной неисправности. Следующая инструкция поможет вам своими руками провести диагностику и замену детонационного датчика.

Проверка

Итак, на ваз 2110, 2112, 2114, 2115 замена датчика детонации начинается со считывания кодов неисправностей двигателя:

Ошибка с кодом 0325 говорит о том, что в электрической цепи контура датчика произошел обрыв.

Необходимо внимательно осмотреть и при необходимости «прозвонить» весь контур и зачистить контакты в разъемах датчика, так как основной причиной данной ошибки являются окислившиеся контакты. Помимо этого необходимо проверить ремень ГРМ, а именно правильность его установки по меткам, возможно, он ослаб и перескочил на несколько зубьев.

Ошибка под номером 0328 говорит о высоком уровне сигнала детонационного датчика.

В данном случае необходимо обратить внимание на высоковольтные провода. Данная ошибка выдается при «пробое» питания и пьезоэлемента, а так же при повышенном зазоре клапанов

Опять же перепроверьте ремень ГРМ.

Ошибки с кодом 0326 и 0327 говорят о том, что уровень сигнала от датчика слишком низок.

Как и в предыдущих случаях – проверяем контур электрической цепи, при снятом датчике обрабатываем специальными антикоррозийными средствами датчик и его контакты.Особое внимание уделите моменту затяжки датчика, который должен равняться 10-24 Н*м. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

1. В мультиметре устанавливаем режим вольтметра и вводим предел считываемых измерений 200 Мв;
2. На двух контактном датчике (широкополосного типа) подсоединяем щупы мультиметра к контактам, а на одно контактном (резонансного типа) – один к контакту, второй на корпус датчика;
3. Слегка с последующим возрастанием силы удара постукиваем металлическим предметом (отверткой или болтом) по корпусу датчика и наблюдаем за показаниями вольтметра;
4. При ударе должен наблюдаться скачок напряжения: сильнее удар – выше скачок, в противном случае — датчик определенно на замену.

Так же замена датчика детонации ваз 2115 может сопровождаться его проверкой омметром, при которой показания сопротивления должна находиться в шкале 1-10 МОм.

Замена

Замена датчика детонации ваз 2112, 2110, 2114, 2115 не представляет собой ни чего сложного, так что данная инструкция каких либо дополнительных видео материалов содержать не будет.Как говорилось выше, датчики обоих типов исполнения устанавливаются на блоке цилиндров двигателя. Весь процесс замены состоит в следующем:

1. При выключенном зажигании отсоединяем от датчика разъем проводов или одного провода при резонансном типе датчика;
2. В первом случае ключом на «13» откручиваем крепящий к двигателю болт…

Замена датчик детонации ваз 2115

…а во втором с помощью ключа на «22» выкручиваем из корпуса блока и демонтируем само устройство;

3. Устанавливаем в обратной последовательности.

Причины неисправности датчика детонации

ДД бывает резонансным и широкополостным. Резонансный по форме напоминает бочку, а широкополостной — таблетку. Но они различаются не только по дизайну, но и по принципу работы: резонансный ДД (или пьезоэлектрический) сопряжен только с сигналом шума детонации движки и показывает неисправность, соответственно; а широкополостной (или пьезокерамический) будет создавать сигнал напряжения для той части движки, на которую он установлен. Резонансный вид ДД считается более устаревшим.

Как и любая запчасть в авто. Датчик детонации имеет свойство отказывать.

• движка троит
• неадекватный расход бенза
• динамика упала
• check engine горит, когда только тронулся
• check engine горит, когда разогнался или при подгазовке

Если что-то из перечисленного случилось с вашей четырнадцатой, то есть вероятность поломки датчика детонации. Лучшим вариантом будет отогнать машину в сервис на диагностику. Она покажет вам то, что вы никогда не сделаете в домашних условиях. Так как поломка ДД — вещь не новая, спецы давно вычислили самые распространенные коды ошибок для четырнадцатой и научились с ними бороться. Хотя, у себя в гараже тоже можно проверить ДД, об этом еще будет сказано.

Для модели ВАЗ 2114 существует 4 популярных кода ошибок ДД:

1. код 0325 говорит о неисправности проводки в цепи ДД. Простой обрыв проводков может спровоцировать окислившиеся контакты. Попробуйте прочистить, и проверить после. Если не помогло, то спецы грешат на ремень ГРМ, он может съехать на один зуб или два. Поставьте ремень на свое место и снова проверьте работу ДД.
2. Код 0328 говорит о неисправности проводов-высоковольтников. И если с ними все в порядке, то опять проверяем ремень ГРМ.
3. Код 0326 и код 0327 говорят о неполадках самого сигнала датчика. Опять смотрим на контакты, не окислились ли они. Кстати, эти ошибки могут вылезти в результате слабо затянутого ДД. Подтяните датчик, только не перестарайтесь. Момент затяжки датчика детонации дело щекотливое – перетянешь болт, и показания будут неточными. Оптимальным моментом считается тот, что в интервале от 10 до 24 Нm.

Практика показывает: чаще всего слетает ремень ГРМ и обрываются контакты колодки

По этому, в первую очередь уделите внимание этим областям, возможно, сэкономите время

Описание датчика фаз

Для начала давайте рассмотрим место установки, назначение, а также конструктивные особенности ДФ.

Место расположения, назначение и устройство

В автомобилях ВАЗ 2114 и 2115 датчик фаз представляет собой устройство, использующееся для получения информации о работе силового агрегата и дальнейшей передачи этих данных на блок управления. По конструкции в устройство этого контроллера входит чувствительный элемент и преобразователь сигнала. Преобразовательный механизм состоит из операционного усилителя, специальной мостовой схемы, а также выходного каскада.

Внутри устройства находится чувствительный элемент, принцип действия которого основан на эффекте Холла. Основное назначение чувствительной составляющей заключается в подаче сигнала в определенный момент, в который рядом с платой будет располагаться магнитопроводящий элемент.

Где находится ДФ в «Четырках»? Место расположения устройства может отличаться в зависимости от вариации двигателя:

• в моторах на 8 клапанов ДФ располагается непосредственно на ГБЦ;
• в 16-клапанных моторах ДФ можно найти со стороны ведущего распределительного вала, неподалеку от генераторного узла.

Возможные неполадки и варианты их устранения

По каким признакам можно определить неисправность контроллера:

• в автомобиле увеличился расход топлива;
• в работе системы самодиагностики авто произошли неполадки;
• динамика транспортного средства в целом снизилась;
• на приборной панели появились новые ошибки — 0343, 0340, иногда ошибок нет, но есть индикатор Check Engine (появляется в случае полного выхода из строя девайса).

Инструкция по диагностике и замене ДД

Как произвести проверку обрыва и работоспособности ДФ мультиметром?

Процедура диагностики отличается в зависимости от модификации силового агрегата, для проверки ДФ на 8-клапанном моторе сделайте следующее:

1. Сначала на выводе тестера маркировки V1 нужно будет установить значение напряжения в 13.5 вольт, этот щуп необходимо подключить к контакту Е. Затем на втором выводе, подсоединяющемся к контакту В, следует установить значение напряжения в 0.9 вольт.
2. Когда контакты цепи будут замкнуты, к боковой части контроллера надо поднести шило или отвертку, также можно использоваться металлическую пластину. Если датчик фаз работает правильно, то вы увидите, как на контакте В значение напряжения снизится до 0.4 вольт. В том случае, если значения, полученные в ходе диагностики, отличаются, это говорит о том, что регулятор подлежит замене (видео опубликовано каналом В гараже у Сандро).

В случае с 16 клапанами процедура проверки производится в целом так же, но есть определенные отличия:

1. Тестер следует настроить в режим V2, а на контакте Е надо выставить величину напряжения в 13.5 вольт. На выводе В устанавливается 0.4 вольта.
2. Затем к торцевой части корпуса также надо поднести отвертку или стальную пластинку. При нормальной работе контроллера величина напряжения увеличится до 0.9 В.

Замена ДФ осуществляется следующим образом:

1. Для начала обесточивается бортовая сеть, для этого отключается аккумулятор.
2. Затем, используя ключ на 10, выкручивается болт, с помощью которого фиксируется ДФ на блоке. При этом от контроллера надо отключить разъем с проводкой.
3. Контроллер демонтируется из посадочного места и меняется на новый. При замене на разъеме желательно прочистить контакты от окисления и загрязнений.

Признаки отказа устройства

Неисправность датчика фаз приведет к нарушению сигнала. Контроллер ЭСУД проводит опрос ДФ в течение 4-5 минут. Если сигнал не появился за указанный период, то блок переходит в режим двойного впрыска топлива.

При отказе фазового индикатора контроллер опрашивает лишь датчик положения коленчатого вала. В этом случае бензин подается одновременно в два цилиндра. При этом возрастает потребление топлива примерно на 10%.

Поломка датчика фаз приводит к ряду других неприятностей. Необходимо сделать ремонт. Признаки неисправности двигателя:

1. Повышенное потребление бензина.
2. Сбои диагностики автомобиля.
3. Нарушение динамики разгона ВАЗ 2115.
4. Трудный старт. Двигатель запускается через 4-5 секунд.
5. После пуска высвечивается лампа Check Engine.
6. Выпадает ошибка Р0343 или 0340 при диагностике.

Перед осмотром датчика следует убедиться в исправности остальных деталей. Сбои возникнут из-за обрыва ремня ГРМ, расшатанной шестерни распределительного вала, неправильной установки меток.

Часто ошибка датчика 0343 связана с окислением контактов или обрывом проводов. Перед выбраковкой указателя фаз убедитесь в целостности проводки. Замеры сопротивления в цепи проводят мультиметром.

Неисправность датчика фаз определить самому трудно. Лучше провести диагностику на СТО. Проверка датчика выполняется на компьютере.

Влияние детонации на систему

Детонированная смесь придает ускорение распространяющемуся пламени, одномоментно разгоняя до скорости 2500 м/сек. Это несравненно больше скорости пламени тактового сжигания, величина которой не превышает 30 м/сек.

Первым принимает удар волны на себя стенки камеры цилиндра. Однако они не в силах нейтрализовать всю мощь волны, энергия которого выходит за пределы блока цилиндров, оставляя за собой разрушительный след. Близлежащие элементы конструкции постепенно гасят эту энергию, принимая на себя, все более ослабевающую, взрывную волну.

В двигателе слышатся стуки, шумы и возрастание температуры. Он подвергается, многократно повторяющейся, ударной деформации и перегреву. Страдают и расположенные в непосредственной близости, узлы и детали, расшатывается их конструкция, покрываются слоем нагара, что в конечном итоге приводит к ускорению износа.

Как проверить датчик детонации ваз 2114

Прежде чем заменять датчик детонации новым изделием, существует несколько рекомендаций по проверке его работоспособности, а также выявления причин некорректной работы устройства. Если на 8 клапанных двигателях доступ к изделию достаточно свободный, то на шестнадцати клапанных моторах, вам придется немного сложнее. Чтобы проверить работоспособность самого датчика, можно прибегнуть к двум доступным способам:

• проверка мультиметром;
• тестирование работы без снятия.

Проверка мультиметром предполагает снятие самого изделия. Потребуется установить переключатель режима мультиметра в положении 200 милливольт постоянного тока. После чего, присоедините щупы к двум контактам датчика детонации. Поместите металлический болт внутрь отверстия изделия. Возьмите инструмент (например, отвертку) и произведите небольшие постукивания по корпусу болта. При этом, показания на дисплее должны изменяться в сторону увеличения переменного напряжения. При отсутствии изменений параметров на дисплее, факт неисправности детали будет очевидным.

Второй метод — без снятия датчика детонации на Ваз 2114, заключается в следующем. Вначале вы должны завести двигатель автомобиля и поддерживать его обороты в пределах от полутора тысяч до двух тысяч. Параллельно необходимо найти датчик и свободно дотянутся до него. После чего, возьмите удобный металлический инструмент или приспособление, постучите по детали несколько раз с нарастающим усилием (главное не переусердствовать). Если устройство исправное, обороты двигателя при простукивании должны подняться (вспоминаем принцип и работы и корректировку со стороны ЭБУ). Если после постукиваний никакой реакции не происходит, следует демонтировать датчик и проверить его досконально тем же мультиметром.

В любом случае, рекомендуется произвести визуальный осмотр самого изделия и обратить внимание на следующие особенности:

• плотность крепления и соединения датчика;
• степень коррозии и загрязнения на корпусе устройства;
• контактное соединение (со временем оно может окислиться и частично или полностью потерять проводимость).

Описание датчика детонации

Теперь расскажем о датчике детонации. Начнем с расположения и назначения контроллера.

Место расположения, назначение и устройство

ДД в «Четырке» представляет собой один из основных элементов, которые определяют правильную работу силового агрегата. Основным элементов конструкции датчика детонации является пьезовый механизм. В момент подачи нагрузки на датчик детонации устройство осуществляет выработку электрического импульса, который поступает на управляющий модуль. Блок определяет появление детонации в работе двигателя, в соответствии с чем производит изменение угла опережения зажигания.

Что касается места расположения, то в ВАЗ 2114 ДД находится на блоке цилиндров мотора, между цилиндрами под номерами 2 и 3. Если ваш автомобиль оборудован мотором на 8 клапанов, то вы сразу увидите контроллер, открыв капот. Что касается 16-клапанных ДВС, то в данном случае найти датчик будет труднее, так как обзор закрывает головка блока.

Возможные неисправности и способы их устранения

По каким признакам можно определить неполадки в работе детонационного контроллера:

• значительное падение мощности, что особенно проявляется при разгоне;
• на панели приборов появился значок Check;
• при резком нажатии на педаль газа может слышаться детонация — металлический стук, как говорят специалисты — стучат «пальчики»;
• в некоторых случаях возможен перегрев двигателя.

Выход из строя контроллера, как правило, обусловлен регулярным использованием низкокачественного горючего.

Инструкция по диагностике и замене контроллера

Процедура диагностики может быть осуществлена как с помощью тестера, так и с применением омметра. При использовании тестера сам прибор надо будет подсоединить к разъему для проверки и осуществить диагностику работоспособности. Если у вас есть только омметр, то вам надо будет произвести замер величины напряжения между контактами контроллера.

Как проверить работоспособность ДД:

1. Сначала на вольтметре устанавливается измерительный предел в 200 мВ.
2. Затем к контактам регулятора необходимо подсоединить щупы диагностирующего прибора.
3. После этого попробуйте без особых усилий постучать по корпусу контроллера с помощью отвертки или другого подобного инструмента. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиться до 20-40 мВ, в данном случае все зависит от силы удара. Если в результате воздействия изменений нет, то нужно поменять ДД на новый (автор видео — Александр Дмитриев).

Для выполнения замены вам потребуется сделать следующее:

1. Подготовьте стандартный слесарный инструмент — гаечные ключи и отвертки, также потребуется наждачная бумага или железная щетка. Заглушите силовой агрегат и отключите зажигание, а затем откройте капот.
2. Затем вам надо будет найти ДД, нажать на фиксатор и отключить разъем с проводкой от регулятора детонации.
3. Используя гаечный ключ соответствующего размера, нужно открутить гайку со шпилькой (если в вашем авто установлен двухконтактный ДД). Если на двигателе установлен контроллер резонансного типа, то нужно извлечь пьезовый элемент.
4. После этого контакты на разъемах надо будет очистить при помощи наждачной бумаги или железной щетки — удалите все загрязнения и окисления. Если этого не сделать, то могут возникнуть проблемы в передаче сигнала — импульс будет не точный. Когда очистка будет завершена, вместо старого ДД установите новый.

Детонация. Произвольное самовоспламенение топлива

Детонация формируется в камере сгорания, в процессе химической реакции горения бензиновой смеси. В ходе цепной реакции газообразные вторичные продукты, смешиваясь с парами исходной смеси, повторно вступают в процесс горения, создавая неконтролируемый взрыв и самопроизвольное сгорание топливной смеси. По сути, это непредусмотренное и несвоевременное сгорание, сопровождающееся взрывной волной и возросшим коксованием.

Итак, начиная очередной такт, поршень в ДВС сжимает смесь, создавая давление в цилиндре. Затем, через некоторое время (доли секунды) должно произойти воспламенение. Однако, в силу вышеперечисленных причин, аномальное воспламенение происходит уже в момент сжатия (не выдерживая той доли секунды).

Пламя распространяется по камере, образуется фронт увеличенного давления. В купе с давлением поршня на смесь, давление от преждевременного сгорания создают условия образования летучих, легковоспламеняющихся соединений (спиртов, формальдегидов, окислов), которые запускают цепную реакцию. Итогом всего этого становится точечное самовоспламенение взрывного характера.

Замена датчика детонации ваз 2114

Обычно проведение работ не вызывает каких-либо проблем, затруднений, и легко осуществляется даже новичками. «Стоит знать, что в зависимости от типа двигателя (8 или 16 клапанные) сложность монтажа, демонтажа может отличаться». Потому, для восьми клапанных моделей, самый удобный способ демонтировать деталь, это расположиться сверху над двигателем. Для шестнадцати клапанных версий всю процедуру, возможно, осуществить со стороны днища автомобиля (предварительно сняв защиту двигателя). Этот подход существенно упростит весь процесс.

Итак, после получения большого блока теоретической информации, приступим к практическим занятиям и разберем досконально весь процесс замены (снятия) датчика.

Двигатель 8 клапанов Для выполнения работ понадобится ключ или головка на 13.

1. Получаем свободный доступ и откручиваем крепежную гайку.
2. После чего отсоединяем контактные провода из разъема устройства.
3. Извлекаем деталь.

Обратная установка производится в противоположной последовательности. Все достаточно просто.

Двигатель 16 клапанов Инструменты используем те же что и в первом случае. Прибавляется лишь необходимость снятия защиты ДВС и обеспечения удобного положения и доступа под днищем автомобиля. Для этого можно поместить авто на эстакаде или ремонтной яме. Процесс снятия и установки аналогичен первому примеру.
