Датчик детонации «шевроле нива»: конструкция и принцип работы

Причины неисправности датчика детонации

Что касается причин, по которым возникают проблемы с датчиком детонации, то к ним относятся следующие поломки:

• Нарушение механического контакта между корпусом датчика и блоком двигателя. Как показывает практика, это является наиболее распространенной причиной. Обычно сам датчик имеет круглую форму с крепежным отверстием посередине, через которое с помощью болта или шпильки крепится на своем посадочном месте. Соответственно, если в резьбовом соединении уменьшается момент затяжки (ослабляется прижимание ДД к двигателю), то впоследствии на датчик не поступают звуковые механические колебания из блока цилиндров. Для того чтобы устранить подобную поломку достаточно затянуть упомянутое резьбовое соединение, либо заменить крепежный болт на крепежную шпильку, поскольку она более надежна и обеспечивает плотное механическое соединение.
• Проблемы с проводкой датчика. В данном случае могут быть различные проблемы, например, замыкание питающего или сигнального провода на «массу», механическое повреждение провода (особенно в местах его изгиба), повреждение внутренней или внешней изоляции, обрыв всего провода либо его отдельных жил (питающего, сигнального), нарушение экранирующей оплетки. В случае проблема решается восстановлением либо заменой его проводки.
• Плохой контакт в месте подключения. Такая ситуация иногда случается в случае, если, например, сломана пластмассовая защелка в месте подсоединения контактов датчика. Иногда в результате тряски контакт просто нарушается, и соответственно, сигнал от датчика либо питание на него попросту не доходят до адресата. Для ремонта можно попробовать заменить фишку, поправить контакт, либо другим механическим методом попробовать соединить две колодки с контактами.
• Полный выход датчика из строя. Сам по себе датчик детонации — устройство достаточно простое, поэтому ломаться там особо нечему, соответственно, и выходит из строя он достаточно редко, но бывает и такое. Ремонту датчик не подлежит, поэтому в случае полной поломки необходимо выполнить его замену на новый.
• Проблемы с электронным блоком управления. В ЭБУ как и любом другом электронном устройстве могут случатся программные сбои, что приводит к некорректному восприятию информации от ДД, и соответственно, принятию блоком некорректных решений.

Рекомендации по уходу и обслуживанию датчика

Чтобы датчик на Niva Chevrolet функционировал надежно, соблюдайте следующие рекомендации:

1. Четко соблюдайте требования изготовителя (они изложены в инструкции).
2. Соблюдайте периодичность проведения ТО.
3. Используйте соответствующие детали, артикулы которых соответствуют маркировке автомобиля.
4. Установить своими силами датчик несложно, но опыт при этом все же приветствуется. Если ранее работы не выполнялись вообще, рекомендуется обратиться в специализированные мастерские.
5. Нельзя устанавливать датчики от иных технических средств, несмотря на их внешнее сходство. Полноценная функциональность не будет гарантирована.

Ресурс эксплуатации датчиков в среднем составляет более 80 000 км, но с условием правильной замены и ухода за элементом согласно инструкции предприятия-изготовителя.

Проверка датчика на работоспособность

Проверить датчик детонации довольно просто. Для этого необходимо знать номинальное сопротивление рабочего датчика для конкретной модели двигателя. После этого датчик демонтируется с блока цилиндров и при помощи мультиметра замеряется его сопротивление. При любом отклонении от нормы, датчик подлежит замене. Цена его — в пределах 1200-1500 рублей в зависимости от модели автомобиля.

Также можно проверить состояние датчика более точно. Для этого необходимо также демонтировать его с двигателя. Мультиметр переводится в режим измерения 200 мВ, щупы прибора подсоединяются к массе датчика и сигнальному выводу соответственно. После этого, зажав датчик в ладони, необходимо его встряхнуть или слегка ударить о твердую поверхность. В результате вибрации будет вырабатываться напряжение в пределах 15-30 мВ в зависимости от модели датчика.

При установке нового датчика необходимо соблюдать номинальный момент затяжки, что влияет на точность показаний устройства. Удачной всем диагностики и ровных дорог!

Датчик детонации, как и другие устройства, установленные в автомобиле, имеет свойство периодически выходить из строя

Вызвано это может быть различными причинами, и нередко небольшая поломка может сопровождаться полным отказом такого важного узла, как двигатель

Среди наиболее популярных причин выхода из строя датчика детонации следует отметить:

• обрыв провода;
• повреждение изоляции;
• обрыв экранирующей оплетки;
• проблемы в работе самого датчика;
• поломки в программной или аппаратной части блока управления ДВС.

Позволит диагностировать неисправность проверка датчика детонации. Осуществляется она с использованием специальных измерительных приборов или посредством визуального осмотра устройства.

Так, например, если возникло подозрение в том, что в процессе работы датчика произошло короткое замыкание, потребуется отключить зажигание и отсоединить устройство от электронного блока управления (ЭБУ). Только после этого можно будет приступать к проверке конструкции с помощью омметра.

Иногда работоспособность проводки, подключаемой к датчику, проверяют с помощью вольтметра. Выполняется это при включенном зажигании. Прибор измеряет показатели между контактами розетки и массой.

Сам датчик рекомендуется проверять с помощью мультиметра. Для этого во время проверки следует создать искусственную вибрацию, постучав по корпусу устройства. Если данные прибора не изменяются, значит, элемент вышел из строя.

Если появились первые признаки неисправности ДД, то до принятия решения о замене необходимо проконтролировать работоспособность измерителя

В первую очередь следует обратить внимание на то, есть ли ошибка на экране бортового компьютера. В случае если ДД подает слишком высокий или низкий уровень сигнала, это фиксируется электроникой и водитель получает оповещение

Точно проверить исправность ДД можно только на стенде. Все остальные способы лишь косвенно показывают работоспособность устройства.

В первую очередь важно проверить сопротивление между контактами. В нормальном состоянии оно должно быть около 5 МОм

Любое существенное отклонение говорит об неисправности измерителя.

Еще одним методом проверки является измерение напряжения. Для этого следует:

Снять датчик.
Подсоединить к клеммам мультиметр или вольтметр.
Небольшим металлическим предметом, например, пассатижами или болтом постучать по рабочему тору измерителя.
Проконтролировать информацию на приборе. Если скачки напряжения отсутствуют, то датчик непригоден для дальнейшей эксплуатации

При этом важно учитывать, что даже если скачки напряжения есть, то это не является поводом считать ДД полностью исправным. ЭБУ работает в узком диапазоне амплитуд и частот, соответствие которых невозможно уловить мультиметром или вольтметром.

Для того, чтобы самостоятельно поменять датчик детонации на автомобиле Шевроле Нива необходимо придерживаться нижеизложенной инструкции.

Рассоединить клеммную колодку.

Отвести разъем в строну, чтобы он не мешал дальнейшему демонтажу.

• Ключом «на 13» открутить болт крепления ДД.
• Снять датчик.
• Установить новый датчик.
• Подключить разъем.

Как провести диагностику ДПКВ самостоятельно

Поломка датчика отмечается, если возникает детонация при существенных нагрузках на движок, нестабильность при работе на холостом ходе и снижение мощности мотора. В каком из состояний находится узел, можно убедиться несколькими способами, но для этого нужны специализированные приборы.

Для снятия и проверки, стоит провести следующие операции:

1. Колодку с проводами снять с датчика.
2. Винт, предназначенный для крепления коленвала, снять.
3. С помощью тестера проверить исправность элемента.
4. Произвести установку детали в обратной последовательности.

Внешне несложно определить состояние колодок, повреждение контактов и корпуса датчика. Если не обнаружено визуальных дефектов, то можно перейти к непосредственной проверке прозвоном.

Этот узел относится к основному в электронике, отвечающей за управление движка. Если последний выйдет из строя, запустить его будет невозможно. Чтобы не возникало проблем в процессе эксплуатации, лучшим решением будет брать с собой запасной элемент. Проведение диагностирования и замены займет немало времени.

Где расположен датчик положения коленвала?

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра.

19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Данный комплектующий элемент располагается в кронштейне, который установлен в центральной области шкива на приводе генератора. Как правило, на большинстве современных автомобилей он установлен не впритык, а с зазором 1-1.5 мм около конструкции самого зубчатого шкива.

Для удобства отсоединения и регулировки ДПКВ к нему подсоединяют 50-70 см провод, который имеет необходимые разъемы для ключей. Для выставления и корректировки положения необходимо только регулировать шайбу, закрепленную над посадочным гнездом самого элемента. Регулировка шайбы может производиться как вами самостоятельно, так и специалистами в автосервисе – в любом случае она позволит избежать скорой поломки цилиндров двигателя и значительно снизить расход топлива.

Датчик положения коленвала

Расположение датчика положения коленвала

При появлении неисправностей в датчике коленчатого вала бортовой компьютер автомобиля лишается возможности выставить ряд необходимых для работы системы зажигания характеристик:

• Подсчитать количество необходимого для впрыска топлива;
• Выявить нужный момент для впрыска;
• Поменять угол поворота распределительного вала;
• Определить, произошло зажигание или нет (актуально для бензиновых моторов).

Назначение датчика детонации

ЭБУ контролирует приходящее с ДД напряжение. Несоответствие амплитуды и частоты нормальному диапазону значений говорит о возникновении детонации. Для ее устранения блок управления корректирует работу двигателя.

Ликвидация излишней вибрации и детонации позволяет уменьшить паразитные разрушающие нагрузки, воздействующие на силовой агрегат. Поэтому к основному назначению ДД относится задача своевременного определения появления детонации и увеличение ресурса двигателя. На изображении ниже показана схема подключения ДД.

Этой деталью оснащаются транспортные средства, работающие исключительно на бензине, с инжекторным типом двигателя. Датчики детонации (ДД) управляют процессом сгорания жидкого топлива, нормализуя работу мотора. Происходит это с помощью электронного блока управления (ЭБУ), который в случае неисправности датчика перестает видеть процессы детонации, происходящие в цилиндрах.

При высоких нагрузках на автомобиль (крутой подъем, бездорожье) в камере сгорания двигателя происходит разбалансировка между моментом впрыска топлива и его воспламенением. Это влияет на появление сильных механических вибраций. ДД устраняет подобные явления, посылая специализированный электрический сигнал на ЭБУ.

Причиной детонации может быть некачественный бензин с низким октановым числом либо конструктивные особенности двигателя. Положительный момент в работе датчика — то, что он своевременно предохраняет силовой узел от разрушения, производит существенную экономию горючего и позволяет автомобилю развивать максимальную мощность

Все это крайне важно для внедорожника

Принцип работы двигателя

Как и любая деталь автомобиля датчик испытывает воздействие вибрации, подвержен загрязнению и окислению. Поэтому периодически возможен его выход из строя. Чтобы понять, в чем причина поломки и что делать в каждой конкретной ситуации следует исключить возникновение следующих проблем:

• обрыв проводки
• появление окиси на контактах
• разрушение изоляции проводов
• механические повреждения корпуса или его внутренних компонентов

Для этого можно произвести определенный комплекс мер для проверки состояния датчика. Обычно для проведения таких работ требуется наличие мультиметра. Датчик извлекается из посадочного места. К контактам подключается положительный щуп. Минусовой замыкается на «массу» автомобиля. Мультиметр должен быть переведен в режим измерения минимальной мощности.

Существует второй способ диагностики. Для этого не требуется демонтаж датчика. Автомобиль приподнимается при помощи домкрата, затем к датчику подключается мультиметр. Для появления необходимо вращать колесо, наблюдая за показаниями прибора. Если значение не изменяется, датчик является неисправным.

Первое на что следует обратить внимание при неработающей системе, на то, в каком состояние находятся предохранители, которые расположены под передней панелью, со стороны пассажира,  в специальном монтажном блоке.  За работу охлаждения  отвечает пара предохранителей,  если выходит из строя правый, то оба вентилятора перестают работать, а если левый предохранитель перегорает, то один элемент может продолжать свою работу

Помимо этого в монтажном блоке имеется три реле, которые отвечают, за работу вентиляторов на разных скоростях. И если, реле отвечающая за работу на малых скоростях перегорает, то система охлаждения правильно работает только на большой скорости, а на малой скорости  двигатель начинает греться.  Питание на реле подается через специальный предохранитель, который так же может выйти из строя, что спровоцирует выход из строя системы.

Если после проверки все, предохранители, реле и датчик в порядки, следует обратить внимание на вентиляторы. Рано или поздно данный элемент приходит в негодность

Как правило он выходит из строя из-за того что изнашивается внутренняя обмотка, в этом случае работа двигателя происходит с перебоями. И от того насколько износился датчик можно судить по работе двигателя.  О том, что датчик распределительного вала вышел из строя могут говорить следующие признаки:

Рано или поздно данный элемент приходит в негодность. Как правило он выходит из строя из-за того что изнашивается внутренняя обмотка, в этом случае работа двигателя происходит с перебоями. И от того насколько износился датчик можно судить по работе двигателя.  О том, что датчик распределительного вала вышел из строя могут говорить следующие признаки:

• КПП может заклинить на одной из передач, и пока двигатель будет работать, разблокировать ее будет невозможным. Это, как правило,  может происходить время от времени.
• Происходит потеря скорости, и движение машины происходит рывками
• Происходит потеря мощности
• Глохнет двигатель
• Появляются хлопки в выхлопной системе, теряется динамичность, происходят осечки, когда включается зажигание
• Пропадает искра

в нашей группе вконтакте

ДИАГНОСТИРУЙТЕ ВАШЕ АВТО САМИ!

обороты коленчатого вала двигателя больше 1300 об/мин; температура охлаждающей жидкости выше 60°С; амплитуда сигнала датчика детонации выше порога. При возникновении постоянной неисправности лампа «CHECK ENGINE» загорается через 2 драйв-цикла.

1. Проверяется существование условий для возникновения кода Р0328.

2. Проверяется исправность экрана проводов 2 Б и 88 Г .

1. Подключите кабель-адаптор к диагностическому разъёму. Запустите двигатель и прогрейте до температуры охлаждающей жидкости 60°С. Установите обороты коленчатого вала двигателя больше 1300 об/мин.

Код P0328 — непостоянный. Если в данный момент он неактивен и отсутствуют другие коды, проанализируйте условия возникновения кода. Проверьте на слух работу двигателя на наличие посторонних металлических шумов и стука (не отрегулированы клапаны), при обнаружении устраните их. Убедитесь в том, что жгут с проводами датчика не проложен вблизи высоковольтных проводов. См. карту «Проверка системы гашения детонации».

2. Проверьте исправность экрана, соединения экрана с массой двигателя. Проверьте момент затяжки гайки крепления датчика детонации.

Если выявлены замечания, неисправен датчик или контроллер.

После ремонта запустите двигатель, сбросьте коды и убедитесь в отсутствии сигнала лампы «CHECK ENGINE».

Где стоит датчик детонации, мы узнаем только тогда, когда сталкиваемся с его неполадками. И прежде чем говорить о его расположении, стоит понять, что это за элемент, и для чего он нужен. С этого и начнем!

Что такое и для чего нужен датчик детонации?

Эта деталь встречается в автомобилях, где в качестве топлива используется бензин. Он предназначен для инжекторных типов двигателей. Располагается датчик на блоке цилиндров мотора. Это важная деталь системы управления, главной целью которой является контроль уровня детонации.

По данной теме есть похожая статья —

Давая ответ на вопрос, за что отвечает датчик детонации, нужно отметить, что благодаря ему реализуются следующие возможности автомобиля:

• Экономия топлива.
• Возможность двигателя развивать максимальную мощность.

Датчик контролирует систему завода автомобиля, регулирует его правильную работу.

Из каких основных элементов состоит датчик детонации?

Основные детали этого механизма – это:

• Вибрационная пластина.
• Электрический элемент типа пьезо.
• Сигнальный провод.
• Оплетка.

Проблемы детонации мотора на автомобиле Шевроле Нива

Проблема детонирования знакома и автомобилю Шевроле Нива. Будучи родом из внедорожников, Нива имеет особенность к частым поездкам не только по бездорожью, но и по возвышенности и гористым местностям. Поэтому поднимаясь на низкой скорости и повышенной передаче, порой слышится звук металлического цокота. Это явление способно привести к таким видам проблем:

• Поломка двигателя, возникшая в результате действия разрушительной силы на головку блока цилиндров и кривошипно-шатунного механизма;
• Выгорание прокладки ГБЦ (головка блока цилиндров), которое наступает при повышении температуры до критических значений во время детонации. Зачастую первой приходит в негодность и требуется немедленная замена;
• Прогорание поршней. Появляется коррозия днища поршня и с частым воздействием такого явления, приводит к прогоранию.

Поэтому необходимо контролировать работу мотора при движении вверх на низких оборотах и включенной высокой передачей. Детонация может способствовать выходу из строя блока цилиндров, поршней и коленвала автомобиля Шевроле Нива, которые можно будет исправить только лишь путем их замены на новые, что обойдется практически очень дорого.

Истинные причины возникновения такого явления на Шевроле Нива

Возникновению данного явления подвержены все автомобили. Основными причинами, которые приводят к возникновению этого эффекта, являются:

1. Обстоятельства, при которых эксплуатируется Нива Шевроле. Это как раз и является тот случай, при котором осуществляется поднятие на крутую горку на скорости ниже 40 км/ч и на четвертой передаче;
2. Качество топливной смеси. Если октановое число будет низким, то возникновение детонации гарантировано. Высокое число обеспечивает детонационную стойкость;
3. Конструктивные характеристики мотора. К ним относятся: состояние свечей зажигания и их расположение, форма камеры сгорания, степень сжатия и форма поршня.

Какие способы защиты предусмотрены в Шниве от возникновения детонации

Шевроле Нива оснащена датчиком детонации. Он предназначен для защиты мотора от этого эффекта, а также для отображения процесса его возникновения в виде световой сигнализации. Датчик представляет собой чувствительный элемент, изготовленный из пьезокерамического материала. На Ниве Шевроле он располагается в области блока цилиндров. Принцип действия датчика таков:

1. Когда появляется явление детонации двигателя, амплитуда вибраций его повышается;
2. Встроенный контроллер на панели приборов делает поправку угла опережения зажигания, что способствует гашению явления;
3. Сигнал к контроллеру подает датчик, который генерирует поступающий сигнал напряжения, возникающий при определенных параметрах вибраций двигателя;
4. Контроллер способен также отображать неисправность датчика в виде световой сигнализации на панели приборов. Сигнализация представлена знакомой всем водителям надписью «CHEK ENGINE», которая подсвечивается красным цветом.

Признаки и причины неисправности расходомера Нива Шевроле

Поскольку контроллер, отвечающий за фиксацию ошибок OBD-II на Шеви Нива, зажигает лампу «Check Engine» только после полной «смерти» пациента, симптомы неисправности лучше знать самому.

• на непрогретом моторе бессистемно плавают холостые обороты;
• при нажатии на акселератор до упора, и резком сбросе газа, обороты зависают на 1500;
• затруднен старт холодного мотора;
• под нагрузкой автомобиль может заглохнуть;
• при равномерном движении двигатель дергается.

Почему выходит из строя датчик расхода воздуха?

Естественная кончина наступает не быстро, при нормальных условиях эксплуатации, ДМРВ (особенно BOSCH, произведенные в Германии) живут и здравствуют несколько лет.

Качество бензина или использование ГБО на них не влияет. Все причины субъективны, и связаны с нежеланием владельца, вкладываться в обслуживание своего авто.

1. Проблемы с воздушным фильтром. Именно он является источником загрязнений, убивающих чувствительные элементы расходомера. Под этот пункт попадает несвоевременная замена фильтра, кривая установка (наличие щелей), неплотное прилегание ДМРВ к фланцу корпуса фильтра. Отдельными пунктами идут фильтры нулевого сопротивления и некорректно установленные шноркели (характерно для ШНивы).
2. Попадание воды в воздушный фильтр (после преодоления бродов). Количество жидкости недостаточно для гидроудара, но капельки проникают в датчик расхода воздуха, и разрушают сенсоры.
3. Масло во впускном коллекторе. Речь не о ЕГР (его там просто нет), при проблемах с клапаном вентиляции картерных газов, масляная пыль запросто проникает в воздуховод, вплоть до воздушного фильтра.

В результате расходомер выглядит примерно так:

В лучшем случае он будет работать некорректно, в худшем — быстро выйдет из строя.

Все эти пункты можно забыть, если своевременно проверять узлы автомобиля при техническом обслуживании.

Chevrolet Niva › Бортжурнал › Замена датчика детонации

В одной из предыдущих записей шла речь об ошибке 0327. Учитывая небольшую стоимость самого датчика, решил поменять его. Предварительно по совету nik-n купил подходящую шпильку, гровер и гайки. Шпилька крепления приёмной трубы от классики. Проверил новый датчик мультиметром, постукивая им по молотку. Какие-то милливольты показывает.

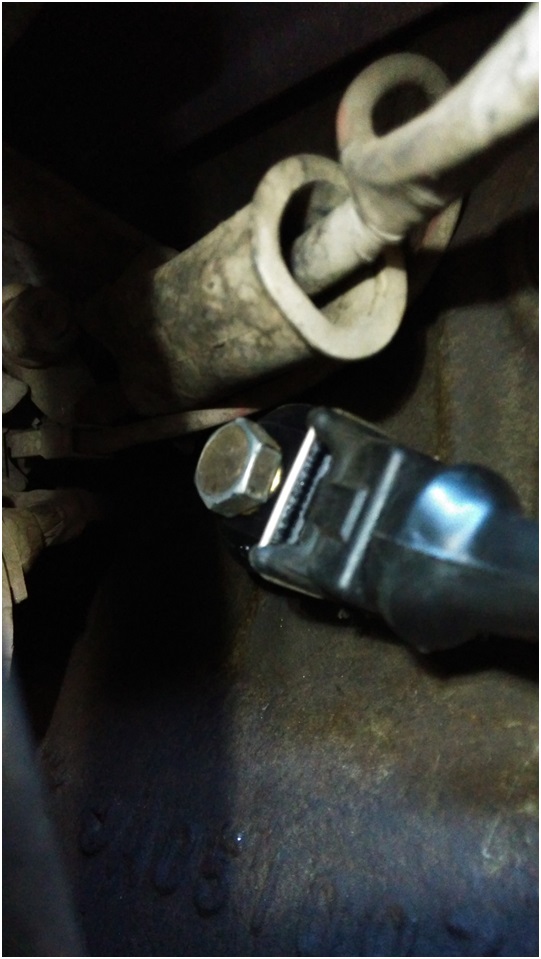

Добираемся до самого датчика. Для удобства рекомендуют открутить опору ресивера, но делать мы этого, конечно же не будем)

Открутив, вытаскиваем датчик с проводом на верх.

На шпильку наворачиваем две гайки, стягиваем их и устанавливаем в блок.

Не очень удобно одной вытянутой рукой орудовать двумя ключами, но всё же как-то получилось убрать гайки.

Одеваем гровер и протягиваем гайку.

Буду надеяться, что прижим датчика тот, какой нужен. Поездим, понаблюдаем.

Старый датчик проверил таким же образом.

Те же показания, точнее те же изменения показаний. Будет запасным.

Цена вопроса: 250 ₽ Пробег: 124 500 км

Расхода воздуха

Расход воздуха Нива Шевроле контролируется при помощи датчика термоанемометрического типа, располагается который между шлангом впускной трубки и воздушного фильтра.  Величина постоянного тока зависит от направления и количества движущего воздуха который проходит через него. В случае неисправности системы заносится в память код и активируется сигнализатор.

Чтобы  заменить нужно приготовить ключ на 10 и отвертку и проделать следящие:

1. От датчика отсоединяем колодку
2. Ослабляем хомут воздушного патрубка
3. Выкручиваем болты которые крепят датчик и уплотнительное кольцо
4. Устанавливаем новый

Замена датчика детонации Chevrolet Niva своими руками. Цепь датчика детонации, низкий уровень сигнала

Ошибка датчика детонации 0327.

Комментарии к теме Замена датчика детонации Chevrolet Niva

• Алеф
• на халостом машина нормально работаеть ездишь километров 20 25нагретом движке тяго теряетсья что делать бензонасос менял катушку менял свечу менял
• Шираз Лдебедев

I drive a Subaru Impreza. It ran fine when the check engine light was off but when it was on (because of the knock sensor) it was majorly down on power.

1. Расима Ашмарина
2. Please make a video on how to remove the cup holder on the 2015 ford explorer thank you
3. Недоступ

простите, может я конечно что то не понимаю, но откуда в впуске у вас масло? у вас что турбина масло гонит во впуск?

• Лист
• лишнее убери с записи по делу ближе
• Леопольд
• для чистки форсунок достаточно кроны, для срабатывания клапана в ворсунке, так и чистим лет 12 уже (раз в год перед летом), полёт нормальный, форсунки родные ещё
• Лила

салам, эффект есть???? хочу тоже так сделать.

1. Алик
2. У меня 0327, хотел в перепрошивке отключить, но с резинками, проще и лучше!
3. Lia
4. а его калибровать не надо?
5. Генрих

I just wanted to thank you for such a wonderful idea. You saved me money. Not having to buy a smoke machine that I did not need. Also not paying an exhaust guy to charge me, for a really simple fix. What would have cost me $65.00+ dollars. Cost me about 20 minutes and a tube of copper seal. Thanks again

• Арнур
• Сам придумал походу
• Микки Понушин

Вапрос таком машина без атово датчика заводица?? Вапше

1. Фахриддин Астапкин
2. Подскажите, как дворники в вертикальном положении зафиксировали при снятии накладки салонного фильтра?
3. Watt

Заказывал датчик на известном Китайском сайте по артикулу b595-18-921, цена 600 — 900 рублей.Установил на dw5w, на них только провод немного короче.

• Петраш
• У меня ваз 2107 на ходу падает температура Двс до 60-70 градусов термостат заменил перед установкой проверил проблема не ушла спасает только 2 картонки с одной тоже не прогревается на году
• Асель Котова-Потатуева

ПРИВЕТ. ПОДСКАЖИ,ЕСЛИ В КУРСЕ ГДЕ НАХОДИТСЯ ДАТЧИК УРОВНЯ МАСЛА.

1. Ируся
2. how do I fix a water leak on the evaporator on my 2003 Mercury Grand Marquis LS
3. Залим

при отключений дмрв машина глохнет и не заводится если заведется очень тяжело 2114 1.6 8кл эбу я7.2

Селеско Чеслав

Этот датчик влияет на тягу. И может ли он быть неисправен если диагностика его не показывает. Приора не тянет. Уже не знаю куда смотреть

Akin

Я хондавод…руля аккордом 2000 года выпуска. Родители искали себе кросовка попробовали хитрилу, трибюта и т.д.

а жрет на порядок больше…хонда всегда делала классные авто! кто не катался, тому не понять…

Carley

is there a gasket under that valley pan that can leak? im doing all this to fix leaks and want to replace it if so.

Написать комментарий

Система управления двигателем ваз-21214

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*;

4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топ­лива; 10 — колодка, присоединяемая к регулятору холостого хода;

11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная ба­тарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса;

22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты элек­троподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива;

А еще интересно: Схема центрального замка Шевроле Нива: что делать, если не работает замок с ключа, где находится блок управления, реле

31 — модуль зажигания; 32 — датчик положения ко­ленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугон­ной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажи­гания;

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной системы; в — индикатора состояния автомобильной противоугонной системы; г — датчика скорости; д — агрегата центрального впрыска топлива; е — электробензонасоса и датчика концентрации кислорода; ж — модуля зажигания; з — датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.

0) на автомобилях ВАЗ-21214: 1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы сис­темы охлаждения двигателя; 4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомо­бильной противоугонной системы;

6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки; 11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода;

14 — датчик дето­нации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем; 22 — реле включения электробензона­соса; 23 — реле включения электровентиляторов;

24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки; 30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4;

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной систе­мы; в -датчика расхода воздуха; г — датчика скорости; д — индикатора состояния автомобильной противоугонной системы; е — элект­робензонасоса и датчика концентрации кислорода; ж — дроссельного патрубка; з — модуля зажигания.

Читать новости о новой Ниве

• Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
• Как устранить вибрацию раздаточной коробки ВАЗ-21213
• Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
• Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
• Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214, 2131 lada 4×4
• Шпилька колесная М12х1,25х41 2121, 21213, 2131, 21214, 2123 задняя
• Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?
• Как осуществляется замена ШРУСа на Шевроле Нива?

Распредвала

Подробнее о том, где расположен датчик распредвала ВАЗ и как произвести его замену в гаражных условиях, вы можете узнать из ролика ниже (автор видео — Vitashka Ronin).

Датчик распредвала Нива Шевроле создает стабильную работу двигателя. Работа основана на эффекте Холла. Благодаря ему происходит контроль за наклоном газораспределительного устройства согласно колнечатому валу. Система которая контролирует работу свечей и поступление бензина получает соответствующий сигнал.

Он работает отталкиваясь от контроля разности потенциалов нужного электричества, и связанна с работой анализатора положения коленвала. Проще сказать он информирует нахождение поршня цилиндра ДВС, при этом последовательно происходят все циклы такта работы цилиндра. Если он перестает работать то происходит включение устройства и индикатора благодаря которому происходит смесь воздуха и топлива, дозирование приостанавливается и включается резервный режим. Производить  замену рекомендуется каждые пять лет. Если он неисправен бортовой компьютер выдаст следующие ошибки, РО343, РО342, РО340.
